[DIY] 很强大的飞机磨机,还是签名版的,转来给各位看看

[复制链接]

200

主题

6632

帖子

61

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
8
注册时间
2008-8-20
发表于 2011-3-5 18:43 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
2011-3-5 11:52

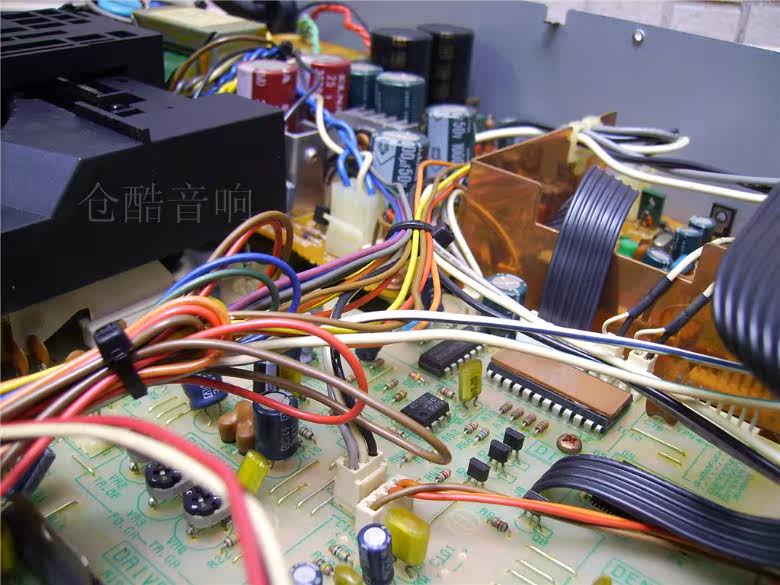

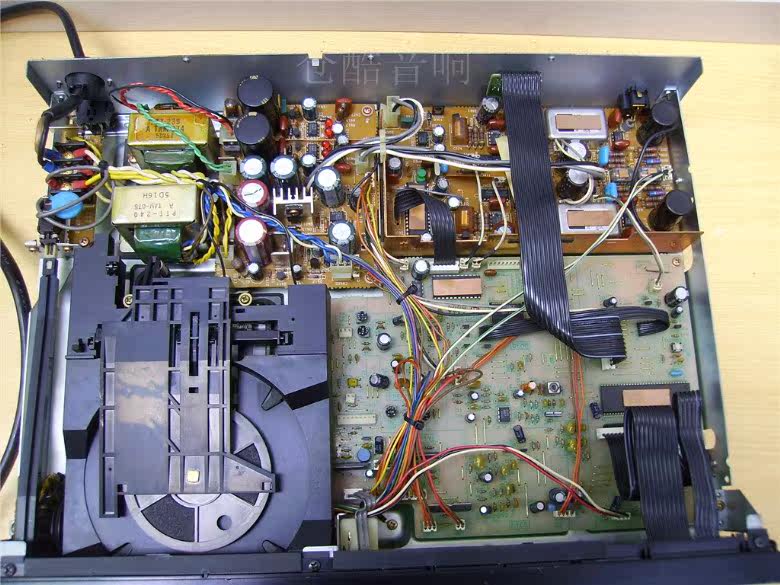

                                                                                                DSC05479.JPG                        (35.79 KB)                                                                        2011-3-5 11:52

                                                                                                DSC05482.JPG                        (36.98 KB)                                                                        2011-3-5 11:52

                                                                                                DSC05486.JPG                        (58.2 KB)                                                                        2011-3-5 11:52

                                                                                                DSC05488.JPG                        (67.58 KB)                                                                        2011-3-5 11:52

                                                                                                DSC05490.JPG                        (54.17 KB)                                                                        2011-3-5 11:52

                                                                                                DSC05491.JPG                        (61.14 KB)                                                                        2011-3-5 11:52

回复

使用道具 举报

0

主题

125

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2005-6-9
发表于 2011-3-5 19:36 | 显示全部楼层
太老了吧,那个年代的啊
回复 支持 反对

使用道具 举报

0

主题

31

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2008-7-14
发表于 2011-3-7 10:19 | 显示全部楼层
911cd.........看着眼熟,
回复 支持 反对

使用道具 举报

好记的用户名 该用户已被删除
发表于 2011-3-7 10:44 | 显示全部楼层






[size=+3]Pioneer PD-9010X
\149,800(1986年頃)


先進技術を投入して、ピュアトランスミッション思想を具体化したCDプレイヤー。

ディスクの不要な振動を抑えるため、ディスクスタビライザーを採用しています。

ピックアップは、非球面対物レンズや複合型レンズを採用し、レーザーパワーの伝達ロスを低減しています。
また駆動部には、正確で高感度なフォーカスとトレース性能を得るため、フォーカスパラドライブ機構、クロスパラレルサスペンション方式を採用しています。
これらの光学メカニズムを精密ダイキャストボディに保持することで、外乱に強くしています。

ディスクの傷や汚れによる音飛びを防ぐためリニアサーボシステムを採用しています。
3ビームトラッキング方式の長所を生かして、先行ビームがピット列と異なる傷や汚れを手前で検出し、ピックアップが傷などに追従してトラック飛びを起こさないよう、適切なサーボ量にコントロールしています。

複数個のLSIで処理されるデジタル信号処理を一つのマスタークロックによって同期処理する方式を採用しています。
これにより、デジタル信号にジッター成分が含まれたり、各信号間でビートを発生することを防ぎ、サーボ回路やオーディオ回路への影響を少なく抑えています。

オーディオ回路には、デジタルフィルターを採用し、急峻な特性をもつローパスフィルターを使う必要がなくなるため、20kHzの高域に至るまで位相まわりの少ない低歪の特性を得ています。

より高純度の伝送を実現するため、ピュアトランスミッションシステムを採用しています。
デジタル回路とアナログ回路を明確に分離するとともに、デジタル部ではディスクスタビライザーによるディスクの不要振動を低減し、外来ノイズによるデジタル信号への悪影響を排除しています。
またオーディオ部では、基板上のオーディオ回路間近にローノイズ低出力インピーダンスレギュレーターを配置し、各ブロック回路へは、インピーダンスの上昇を抑えて供給しています。
さらに、L、R共通のICの使用を排除し、L.R対称のストレートパターンとしています。

安定感のある音を生み出すために、高剛性で振動減衰率の高いインシュレーターを採用しています。
また、振動を嫌う光学系メカをフローティング構造にし、外部振動を減少させるオーディオインシュレーションを採用しています。

サーボ、デジタル系とオーディオ系の電源をトランスそのものから完全に分離したツインパワートランスとしています。
これにより、サーボ回路やデジタル回路からオーディオ回路への影響を低減しています。
さらに、オーディオ回路用のパワートランスには、オリエントコア材に高純度OFC巻線を配し、引き出しにもOFC線材を採用しています。

高純度な伝送のためパーツも厳選したものを採用しています。
ガラスケース電解コンデンサー、OFC電源コード、ファーストリカバリーダイオード、銅箔スチロールコンデンサー、FOC接続コード(金メッキプラグ)、黄銅キャップカーボン抵抗などを使用しており、さらにオーディオ回路にOFCリード線、OFCバスバーを採用しています。
特にオーディオ回路に使用する抵抗は、すべて許容差1%以内のものを使用し、厳選したオペアンプとの組み合わせにより、調整用の半固定ボリュームを全て排除しています。

ポーズプログラム機能、プログラム精算時間表示、トラックディスプレイ、10キープログラム機能、全曲/プログラム/1曲リピート、インデックスサーチ、3速マニュアルサーチなどの機能を搭載しています。

ボリューム付ヘッドホン端子を採用しています。

[size=-1]型式[size=-1]CDプレイヤー
[size=-1]ピックアップ[size=-1]3ビーム半導体レーザー方式
[size=-1]DA変換[size=-1]16ビット直線
[size=-1]周波数特性[size=-1]2Hz~20kHz、±0.3dB
[size=-1]SN比[size=-1]98dB
[size=-1]ダイナミックレンジ[size=-1]96dB
[size=-1]チャンネルセパレーション(1kHz)[size=-1]95dB
[size=-1]ワウ?フラッター[size=-1]水晶振動子精度
[size=-1]高調波歪率[size=-1]0.001%(1kHz、0dB)
[size=-1]高調波歪率+雑音[size=-1]0.0022%(1kHz、0dB)
[size=-1]出力電圧[size=-1]2Vrms(0dB)
[size=-1]チャンネル数[size=-1]2チャンネル(ステレオ)
[size=-1]電源[size=-1]AC100V、50Hz/60Hz
[size=-1]消費電力[size=-1]15W
[size=-1]外形寸法[size=-1]幅457×高さ95×奥行310mm
[size=-1]重量[size=-1]6.6kg
[size=-1]付属[size=-1]リモコン


[url=][size=-1]オーディオの足跡[/url]
[url=][size=-1]パイオニア/エクスクルーシブの製品をYahoo!オークションで検索[/url]
[size=+3]Pioneer PD-9010X
\149,800(1986年頃)

[size=-1]解説
[size=-1]先進技術を投入して、ピュアトランスミッション思想を具体化したCDプレイヤー。

ディスクの不要な振動を抑えるため、ディスクスタビライザーを採用しています。

ピックアップは、非球面対物レンズや複合型レンズを採用し、レーザーパワーの伝達ロスを低減しています。
また駆動部には、正確で高感度なフォーカスとトレース性能を得るため、フォーカスパラドライブ機構、クロスパラレルサスペンション方式を採用しています。
これらの光学メカニズムを精密ダイキャストボディに保持することで、外乱に強くしています。

ディスクの傷や汚れによる音飛びを防ぐためリニアサーボシステムを採用しています。
3ビームトラッキング方式の長所を生かして、先行ビームがピット列と異なる傷や汚れを手前で検出し、ピックアップが傷などに追従してトラック飛びを起こさないよう、適切なサーボ量にコントロールしています。

複数個のLSIで処理されるデジタル信号処理を一つのマスタークロックによって同期処理する方式を採用しています。
これにより、デジタル信号にジッター成分が含まれたり、各信号間でビートを発生することを防ぎ、サーボ回路やオーディオ回路への影響を少なく抑えています。

オーディオ回路には、デジタルフィルターを採用し、急峻な特性をもつローパスフィルターを使う必要がなくなるため、20kHzの高域に至るまで位相まわりの少ない低歪の特性を得ています。

より高純度の伝送を実現するため、ピュアトランスミッションシステムを採用しています。
デジタル回路とアナログ回路を明確に分離するとともに、デジタル部ではディスクスタビライザーによるディスクの不要振動を低減し、外来ノイズによるデジタル信号への悪影響を排除しています。
またオーディオ部では、基板上のオーディオ回路間近にローノイズ低出力インピーダンスレギュレーターを配置し、各ブロック回路へは、インピーダンスの上昇を抑えて供給しています。
さらに、L、R共通のICの使用を排除し、L.R対称のストレートパターンとしています。

安定感のある音を生み出すために、高剛性で振動減衰率の高いインシュレーターを採用しています。
また、振動を嫌う光学系メカをフローティング構造にし、外部振動を減少させるオーディオインシュレーションを採用しています。

サーボ、デジタル系とオーディオ系の電源をトランスそのものから完全に分離したツインパワートランスとしています。
これにより、サーボ回路やデジタル回路からオーディオ回路への影響を低減しています。
さらに、オーディオ回路用のパワートランスには、オリエントコア材に高純度OFC巻線を配し、引き出しにもOFC線材を採用しています。

高純度な伝送のためパーツも厳選したものを採用しています。
ガラスケース電解コンデンサー、OFC電源コード、ファーストリカバリーダイオード、銅箔スチロールコンデンサー、FOC接続コード(金メッキプラグ)、黄銅キャップカーボン抵抗などを使用しており、さらにオーディオ回路にOFCリード線、OFCバスバーを採用しています。
特にオーディオ回路に使用する抵抗は、すべて許容差1%以内のものを使用し、厳選したオペアンプとの組み合わせにより、調整用の半固定ボリュームを全て排除しています。

ポーズプログラム機能、プログラム精算時間表示、トラックディスプレイ、10キープログラム機能、全曲/プログラム/1曲リピート、インデックスサーチ、3速マニュアルサーチなどの機能を搭載しています。

ボリューム付ヘッドホン端子を採用しています。

サブコード出力端子を搭載しています。




[size=-1]機種の定格
[size=-1]型式[size=-1]CDプレイヤー
[size=-1]ピックアップ[size=-1]3ビーム半導体レーザー方式
[size=-1]DA変換[size=-1]16ビット直線
[size=-1]周波数特性[size=-1]2Hz~20kHz、±0.3dB
[size=-1]SN比[size=-1]98dB
[size=-1]ダイナミックレンジ[size=-1]96dB
[size=-1]チャンネルセパレーション(1kHz)[size=-1]95dB
[size=-1]ワウ?フラッター[size=-1]水晶振動子精度
[size=-1]高調波歪率[size=-1]0.001%(1kHz、0dB)
[size=-1]高調波歪率+雑音[size=-1]0.0022%(1kHz、0dB)
[size=-1]出力電圧[size=-1]2Vrms(0dB)
[size=-1]チャンネル数[size=-1]2チャンネル(ステレオ)
[size=-1]電源[size=-1]AC100V、50Hz/60Hz
[size=-1]消費電力[size=-1]15W
[size=-1]外形寸法[size=-1]幅457×高さ95×奥行310mm
[size=-1]重量[size=-1]6.6kg
[size=-1]付属[size=-1]リモコン



[ 本帖最后由 好记的用户名 于 2011-3-7 10:45 编辑 ]
音联邦
回复 支持 反对

使用道具 举报

1

主题

40

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-11-12
发表于 2011-3-7 10:54 | 显示全部楼层
这种机从少年儿童摩到白发老人也摩不出超高气息和线条感[s:14] [s:14] [s:14]
香港弦声音响
回复 支持 反对

使用道具 举报

30

主题

284

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2005-6-29
发表于 2012-4-9 16:06 | 显示全部楼层
老的东西水太深,还是算了吧。
我不可能听过所有的器材,但是我一定把玩好我能拥有的器材。
回复 支持 反对

使用道具 举报

0

主题

732

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2011-3-10
发表于 2012-4-9 22:33 | 显示全部楼层
前面飞利浦,后面先锋,难道来了个杂交品种?????????
回复 支持 反对

使用道具 举报

60

主题

1万

帖子

12

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
2
注册时间
2007-5-10
发表于 2012-4-9 17:34 | 显示全部楼层
做工 用料不错。早期的机器比现在的实惠多了。
回复 支持 反对

使用道具 举报

57

主题

3168

帖子

-6

威望

禁止访问

交易诚信度
11
注册时间
2011-3-30
发表于 2012-4-9 15:56 | 显示全部楼层
老机是什么味道呢?
回复 支持 反对

使用道具 举报

152

主题

1005

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2011-9-25
QQ
发表于 2012-4-7 15:55 | 显示全部楼层
很老了吧  线乱乱的啊
回复 支持 反对

使用道具 举报

44

主题

895

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2011-9-25
发表于 2012-4-25 18:27 | 显示全部楼层
骨哥87 发表于 2012-4-9 22:33
前面飞利浦,后面先锋,难道来了个杂交品种?????????

国父眼力好,[s:97]
