英国之宝561改电压！非常简单！

billid · 发表于 2011-2-25 10:16

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

刚从本坛一位老烧手中购得此机，配合HTPC看高清，钱包扁下去的同时，声音的提高确实让自己享受许多。试机时用的一日本变压器转110V的。功能一切正常。但拖个变压器，总觉得不甚舒服。在国外AV坛里搜到有人成功改过电压，并且只是跳几根线的小改动。为了使用更方便，还是决定动手。

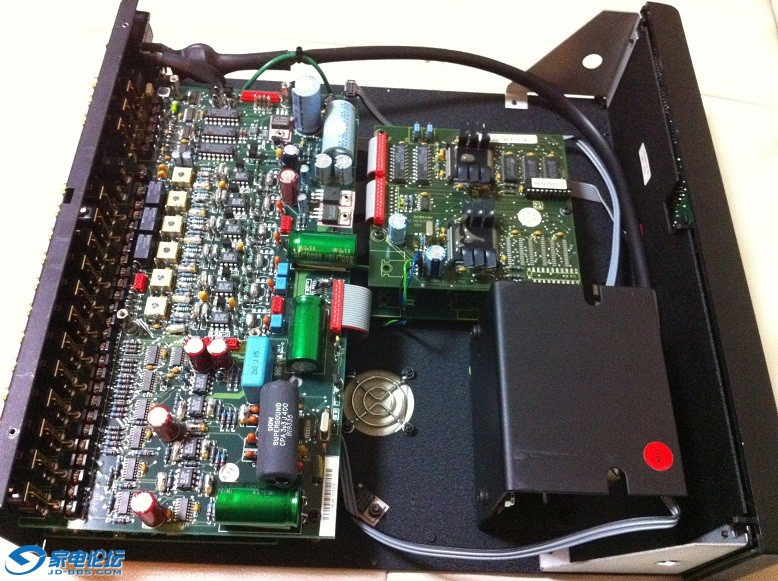

拆机：机底六颗、机后四颗、机顶塑料板下两颗内六梅花螺丝。拆开外壳全景：

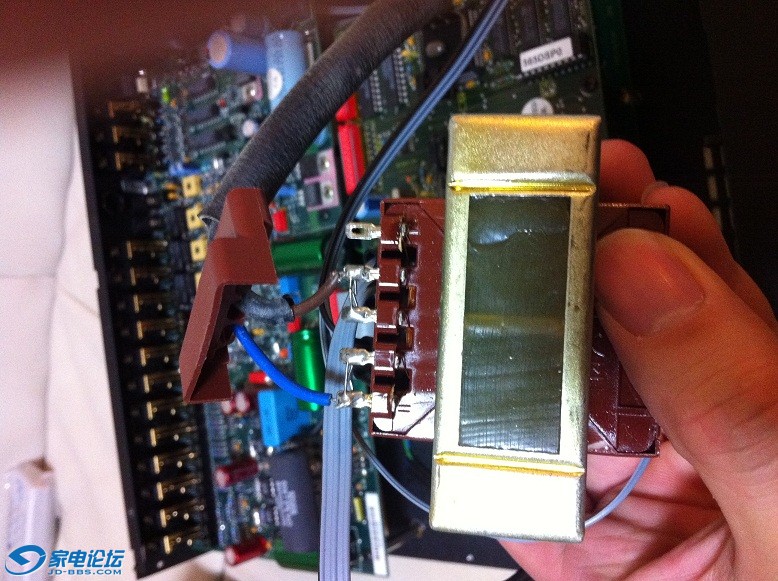

我这台机器看来是后期出的，变压器配有一个U形支架。这支架非常厚实，目测厚度超过1.5mm。这玩意在meridian官网有关561的PDF文档里有专门提及。说是为了专门改善某些情况下E牛的共振问题。拆开支架，拨开E牛焊接端保护套的样子。

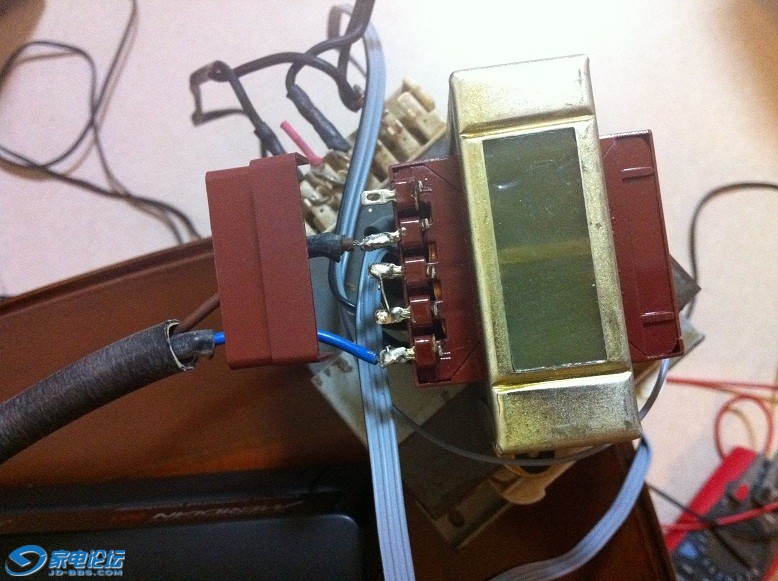

改动很简单，有点动手能力的一就看明白。完成图如下

改动前顺手量了一下输出电压，在120V输入时输出是大电流双9.5V和小电流双8V。改完再量，没啥变化，装回试机，一切正常。
补充一点：上面空的那个接头其实也是有用的，这头牛的初级有两个绕组，应该是0-115，0-115-120，变更不同的组合能适应更多的电压。非常方便。

[ 本帖最后由 billid 于 2011-2-25 10:21 编辑 ]

billid · 发表于 2011-2-25 10:32

交易区新帖推荐

发个牢骚，这机器的设置让人头大，最后还是通过串口线连接搞定。比遥控器慢慢比划，方便太多了。谢谢坛里提供帮助的“38度”和“larryhao"
串口线确实要用232交叉线。至于USB转接头，我买了一个8块钱的，线是两块钱的，一开始怎么都连不上，后来在设备管理器上把缓冲及连接速度都调小就搞定了。
由于561挺老了，设置程序是用legacy configuration program才能成功连接，升级固件我也是用这程序，升级操作也很容易，选中固件，上传，等个十来分钟就完成了。从听感上说没听出升级前后有啥变化。看来还是木耳朵。
