投影综合改造贴

WIN555

我会把这个帖子发完，不管最后是否成功。

家里有一个斜顶的阁楼，规划主要用来做影音室，兼做其他用处。
但同时也要尽量不妥协达到最好的视听效果，所以要进行一系列的改造。
改造的过程本身也是乐趣。
发这个贴记录一下，也为大家提供一些思路。

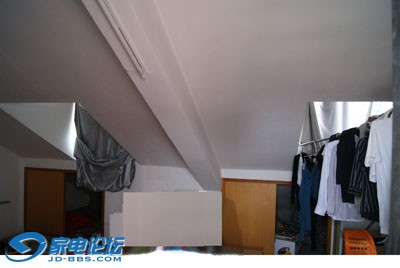

先上几张图。
斜顶的缺点非常明显，投影装在地上明显不行，装在天上掉投，但又是斜顶，吊不高。

规划如下：
沙发傍边打算放功放，htpc等。
既然有了一面4米宽的墙，那么想要效果好，最重要的就是大屏幕，当然要把墙最充分的利用，一切改造就以这个为出发点。
但投影的位置因为是不是超短焦，所以，必须远一些。投影的位置必须在沙发的后面，或者更远。即cad图中三角形的顶点，或者离屏更远的延长线上，但如果要有3.8宽的屏幕，这个顶点的位置，要么在阁楼地面的储藏空间内，要么就在窗外了。囧。。。。。。
而且，即使放在窗外，投影的左边光线会被墙挡住（左边是指面朝屏幕时的左边。）

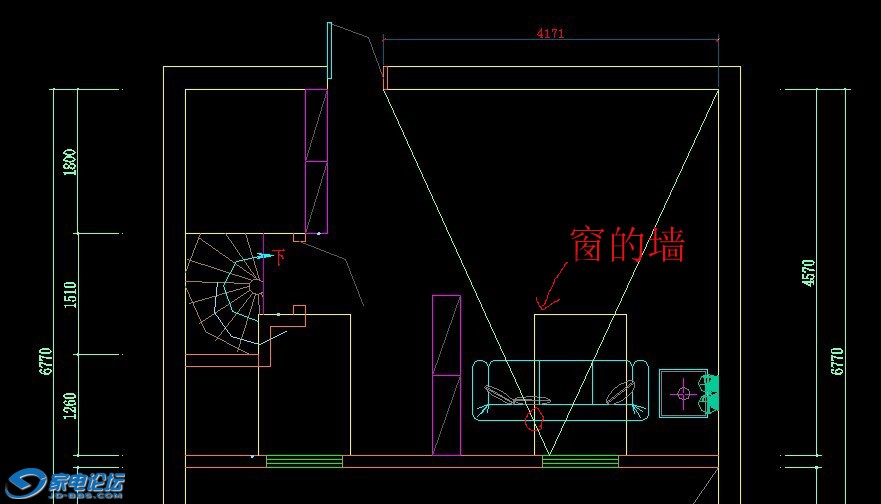

CAD图，黄色的代表两个窗。三角形代表投影光路，可以看出，黄色线所代表的墙挡住投影光线了。

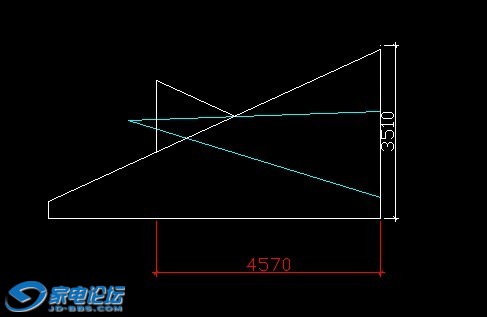

立面图：


[ 本帖最后由 WIN555 于 2011-1-20 20:34 编辑 ]

5楼的Z

先沙发，后旁观
我也打算顶楼斜顶房间改成影音房，不过我的倾斜度比较大，低的一端1.5m，高的一端3.5m。面积15左右。

WIN555

投影其实在色彩，对比等很多方面都比不上液晶和等离子，它的最大好处就是大。既然阁楼的墙不包括门在内的宽度是3.8M，白墙肯定是要充分利用这个宽度，对于我自己和家里人的习惯观看距离来说，也刚好。后期如果上幕的话，甚至把门的宽度都利用起来，达到4.8M，210寸的大小。当然这个宽度就有些太大了，玩玩就可以。

问题：投影长度不够，且不在正中。

解决方案：
1，超短焦，带镜头位移的投影。但现在不想入新投影，打算等到3D，1080p便宜了再说。
2，改造：利用前置镀膜反射镜增加实际距离，利用凹透镜增加投影的长度宽度比例，以及少量镜头位移。

改造首先要设计光路，看看能否可行。
光路的设计要考虑的主要问题是两个：
1，因为位置的限制，投影不管在左右上还是上下上，都不能达到最佳位置，所以，要考虑凹凸镜能提供的偏移量。
2，要考虑前镀膜镜片的放置位置，和投影的投影方式。如图：


设计光路之前，先做实验看凹透镜能提供的屏幕位移量，经过测量如下：
横向最大14cm，竖向最大19cm，如果同时横竖方向上移动，即左下，左上，右下，右上，那么在横向上可以移动12cm，竖向上可以移动16cm。

[ 本帖最后由 WIN555 于 2011-1-22 12:23 编辑 ]

WIN555

2楼，。。。。

WIN555

3楼，，先占位

WIN555

4楼，展位

WIN555

应该够了吧。再占两个

qsq001

希望楼主坚持更新下去，顶楼主
