自己制作的经济实用平衡连接音频线

bearfire

家里的音响还在用购买是赠送的十几块的音频线，这种线虽然打的是什么什么品牌，看起很粗，其实都是橡胶粗，芯线不过是十几支含铁铜线。器材到了一定档次后，就可以在考虑改进线材了。

作为穷人来说，几百块的发烧线买不起，考虑做几条过得去的线。

特别说明，这种线对于万元级的器材没什么用处，不用考虑。

对于使用几千块的工薪阶级器材，线材应该采用几十到百把块钱一跟的，一套下来也是几百块。
爱折腾，又想节约线材支出的朋友们可以参考自制。
总的花费不到百元，做4、5对，普通家庭应付几千块设备够用了。

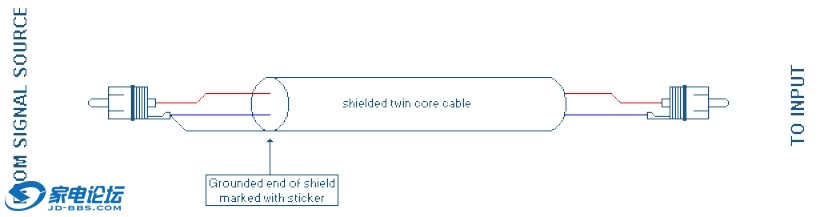

优先采用平衡连接方式，拖个原理图过来：

想知道为什么用这种方式，参看这篇文章：
http://www.vandenhul.com/userfiles/docs/Ground-End_Marking_Stickers.pdf

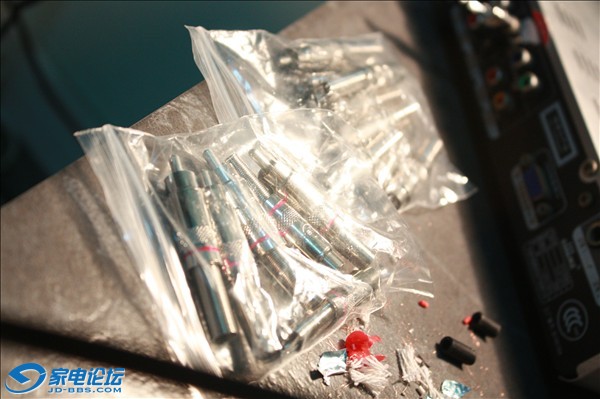

两包甬声正品RCA插头，40块，质量中规中矩：

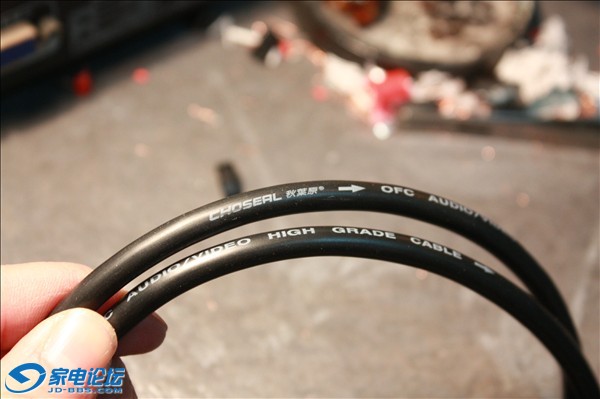

0米秋叶原双芯屏蔽线，多少支没数过，够粗。35块。

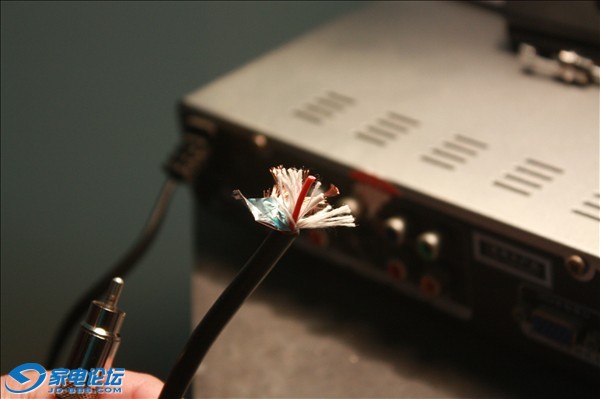

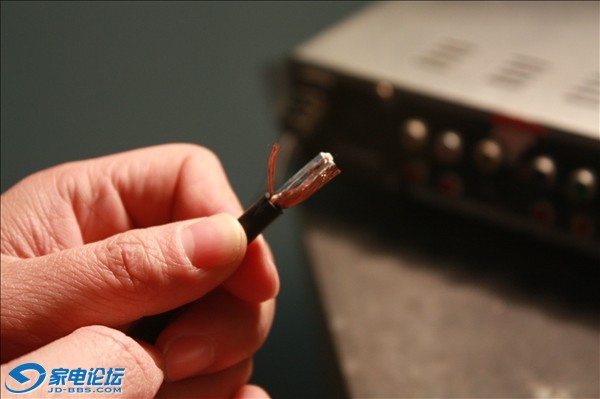

剥开后是这样的：

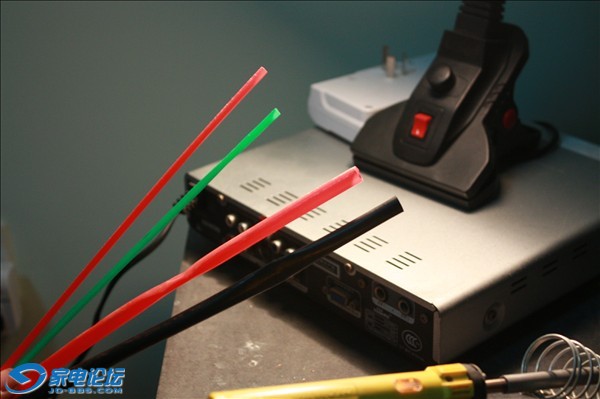

几块钱的热缩管：

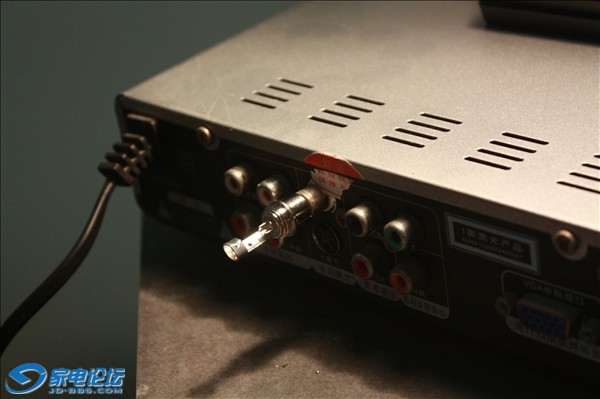

准备一个带RCA插座的设备，焊接的时候方便点：

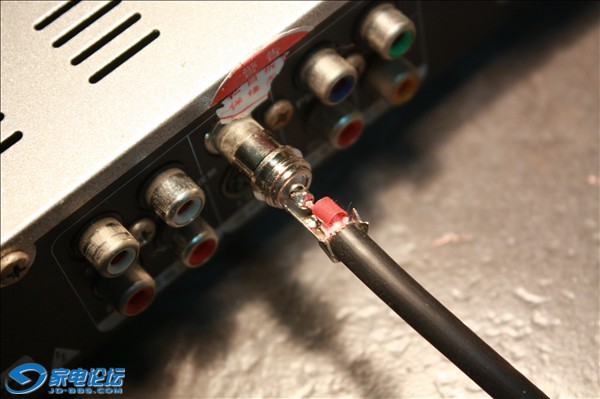

先制作屏蔽层接地的一头，在靠近白色芯线的一侧分20支左右屏蔽层线，跟白色芯线焊在一起，再一同焊到负极上：

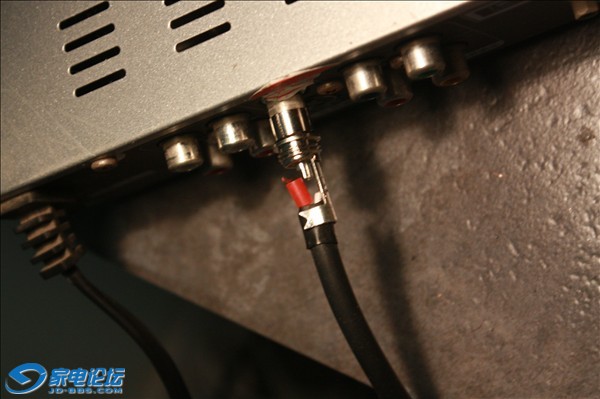

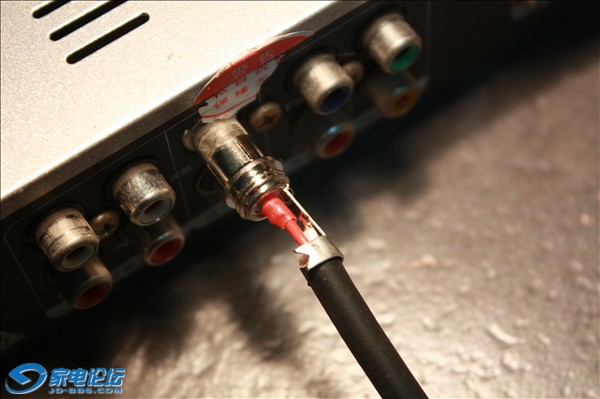

红色芯线做热端，焊在中心柱上，焊之前加段热缩管：

bearfire

交易区新帖推荐

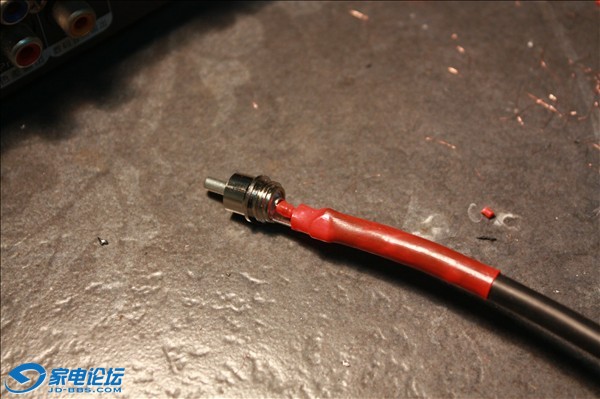

缩出来很漂亮：

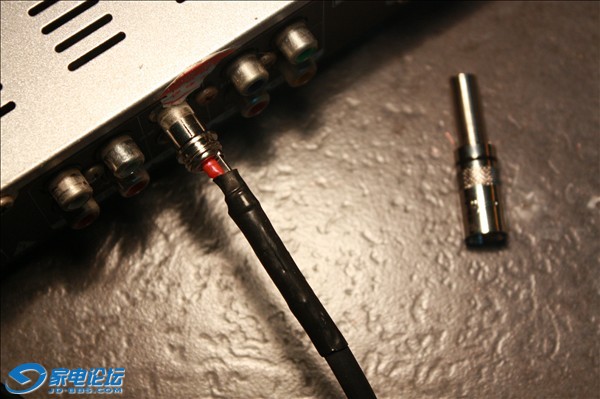

用钳子收紧夹片，再用热缩管全包：

另外一个红色的：

把弹簧和外壳从背面穿进，上好。屏蔽接地的一端就做好了。

bearfire

再做另外一端屏蔽层悬空的，首先要把外壳和弹簧穿进线里。
剥开后把整个屏蔽层都截断，只留两跟芯线。

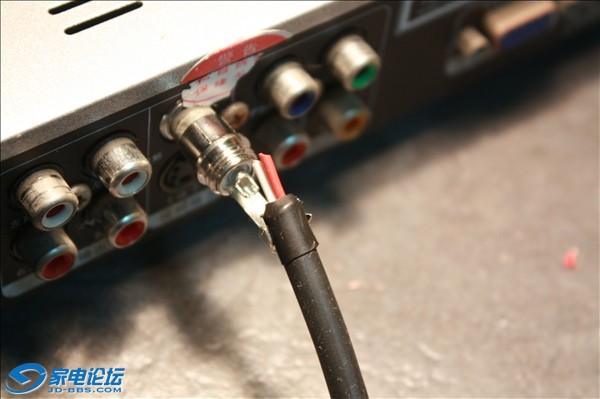

用一截短的热缩管做好绝缘，只用白色芯线做冷端，焊在负极上：

热端红色芯线同样加段热缩管

焊好后是这样的：

直接把弹簧和外壳上好。

bearfire

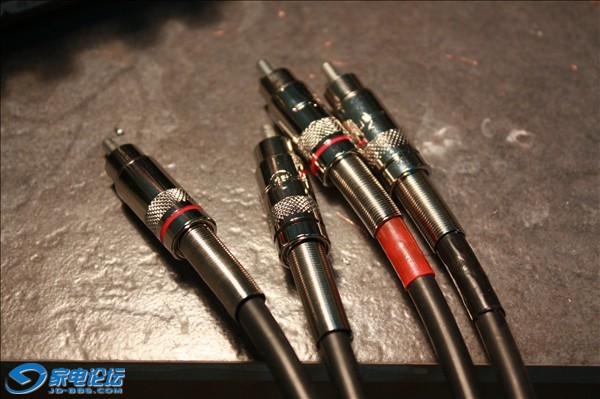

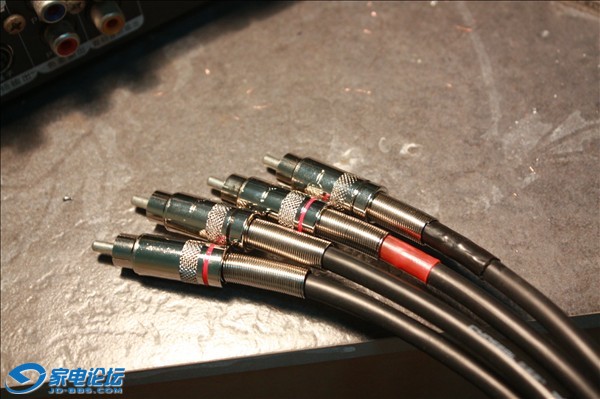

成果：一对音频线

留了一截热缩管在外的表示屏蔽接地端，通常插信号源。

如果用更好的线材和更好的接头，上百元每米的线，几十块一个的全铜镀金插头，可以应付上万元的器材，自己做下来也不过几百块，当市场价格千元级别的线，不过普通家庭用并不一定经济。

tiqi

应该称为单端接地 非平衡接法。

whpin

交易区新帖推荐

这是——非平衡音频线。

gordon133

楼主动手能力很强。

21潮人

同轴？

103802694

I不是同轴线！同轴线必须带两层屏蔽以上，不过非专业技术人员解释也是多余的。。。。。。

whycanotin

MARK. 明天看看是否需要自己做2条
