请勃总替我看下

Xy770509 · 发表于 2011-1-3 22:10

您需要登录才可以下载或查看，没有账号？注册

x

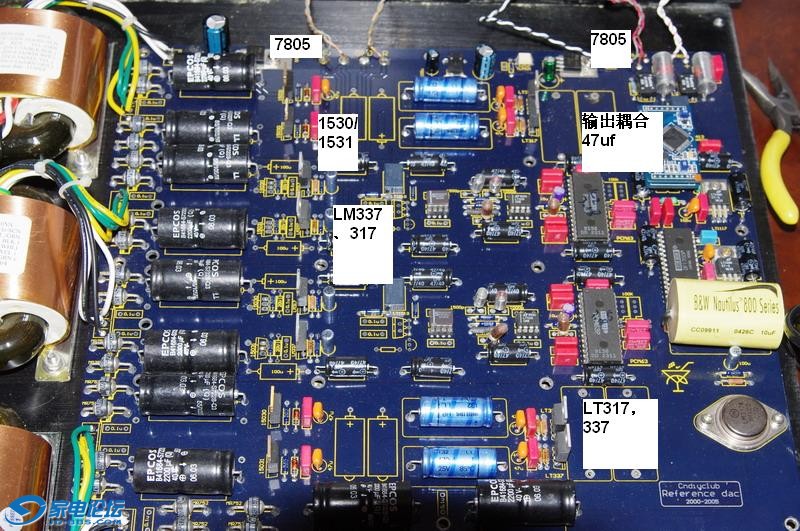

勃总你好。多谢今天指点。我按照你的方法测了一下。5534的4,8脚都是15V. L7805两端的电压很奇怪。三个脚的电压都低于0.1V

另外测了耦合旁边的LT317和337，面对这个三端稳压，三个脚从左到右依次是3.6V，4.8V，9.6V（317），3.5V，9.2V，4.7V（337）

Xy770509 · 发表于 2011-1-3 22:20

应该是L7805烧掉了是吗？所以造成LT317/337的两端电压不对。

发烧族 · 发表于 2011-1-3 22:22

L7805两端的电压很奇怪。三个脚的电压都低于0.1V

说明整流部分有问题或保险丝断了或线路板开路。[s:97]

勃总 · 发表于 2011-1-3 22:23

7805的输入电压没有了，查7805的1脚关联的整流电路！5534的正负电压脚应是4、7脚。输出为第6脚！

意志的胜利 · 发表于 2011-1-4 00:21

7805没有输入电压，查一下哪里开路了

shinyue · 发表于 2011-1-4 16:07

337 应该是负值而317输出4.8V 如果没有测错的话与负电压不够严格对称. 7805输入电压断路同时检查输出端负载是否正常
