打磨改造先锋VSX-820-K功放！兼改前级的方法

佛山杰杰

入手先锋VSX-820-K次世代功放不到2个月，经过仔细把玩后，觉得音质开始越来越不能满足了。主要问题，音质有脱节现象，声音比较浮，高频粗！低音炮大动态输出时有破裂失真现象！而且音质不纯。于是心里有了把它打磨一番的想法。

警告：以下内容，如果你对音质要求不高，或不是一名动手能力强的发烧友，或害怕失去保修的同学，请直接忽视！

首先拆开机器，发现做工还不错，各细节都做得很好，各个信号处理板整整齐齐的，飞线的地方都用扎带固定了，很典型的小日本机器做工风格。

再分析下去，可能是低价机器的原因，元器件是代工的。特别是电容，素质不怎么好。打磨机器，最直接、最简单的方法就是换电容了。根据线路走向，找出来音频处理部分的信号通道电容，就从这里下手吧。

根据打磨发烧的经济原则，一台机器的基本音质，已经由线路模式、电源供电等因素决定了，换很贵的发烧补品也是没很大作用的，只是在此基础上尽量提高音质而已。

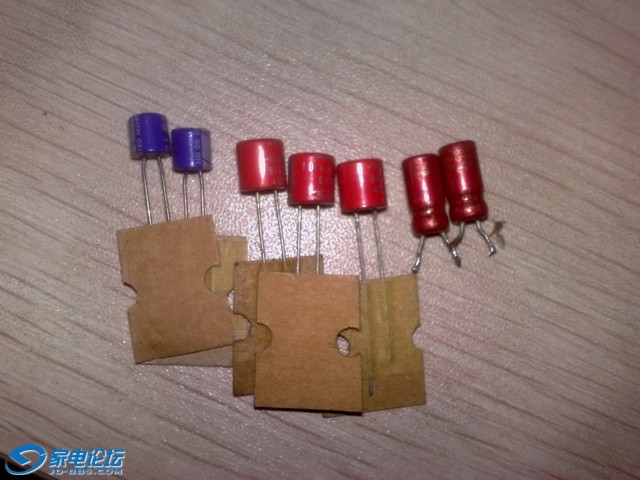

首先，找到解码板，找到信号输出通道的电容，用下面的电容试一下。


最左边的是三洋的固态电容，10u/25V.对这电容我一直存怀疑态度，网上很多品论说这电容用在信号主通道低频不好。先不管，换上试试。换上后开机一听，中高频倒是比原机好，就是声音还是比较粗，比较燥。心里有了初步印象，拆下，换另一种电容。

再换右边的电容，这是烧友中玩得最多的补品电容，日本Elna的 C 系列电容，相比三洋的固态，声音温文很多，中频比较有音乐味，但大动态时声音比较慢，有点跟不上。但人声表现已经没有的原机的明显脱节现象，比较开始接近HiFi的要求了。
最后换上了中间的那种电容，这是在电子零售店无意中发现的，店主存货也不多了，不到10个。这个就是美国马可尼（Marcon),玩胆机的朋友都知道声音很好的，声音像丝般顺滑，低频松软。但电解电容不知道声音表现怎样？把这个换上，发现声音是柔合了ELNA的中频和三洋固态的清晰高频。表现比较全面。细节表现非常丰富，再放熟悉的电影试音，后环绕的细节多了很多！包围感也增强了很多！就这个电容了，把包括后信号输出的7个声道的电容全换上!


换完后就是这样子的，蓝色圈里面的，是低音通道的电容，特别用了一个ELNA的棕神2代电容，这里用到了100U,以增加低频信号的下潜输出能力。ELNA的棕神2代电容，低频比较厚实，低频下潜很好，所以选用在这里。
红色圈里面的，就是解码后的信号输出，改前级时就改这里，稍后会提到。
换完解码板的电容，音质已有很大的提升，但功放输入板上，也是有信号输入电容啊！这里有两个处理方法，一个是把这电容也换掉，另一个是把它直接短路了。我把它直接短路了，以取耗损最低的方法，同时低频量感也会增加。但短路后有个问题，就是在转换输入和转换功能时，音箱会发出短暂的电流冲击声，但不算大，如果你很在意这个问题，建议换电容，而不要直接短路。
焊功放板上的输入电容时，要特别小心，因为功放板的用料比较差，铜箔很薄的，线也很细，要很小心，万一把线焊断了，要用细线补上！

用手机拍的照片，不能把5个声道的输入电容全拍上。你们跟一下信号走向就行了。

改前级输出的问题
这个功放，看上图已经知道，就是解码板输出那排线就是信号输出，千万记得不能直接拨下，否则会锁机！
其实解决方法非常简单，那排线共有10根线，对应FL\FR\C\SL\SR等信号，每根信号线旁边都有一根地线，我的方法就是用针把那6根信号线挑出来，保留其他那6根地线，就不会锁机了。再在解码板上用细线引出到另外的信号插座就行了。我暂时还找不到好的6声道功放，暂时就不改前级输出了。
换完信号通道电容，但感觉声音还是有点不满意，这时候，就要向电源板下手了。因为一台功放，电源才是音质的根本。我把整台功放后板拆散了，才拆出电源板。把那两个主电容换掉！我换上了拆机的原装日本ELNA 的10000u/50V，声音完全改观，高频纤细顺滑，低频富有冲击力！图中红圈的里的就是被我换掉的电容。换这电容是要小心，它是用白色的胶固定的，不能硬拆，否则会把PCB板弄坏。拆的时候，用吸锡器把原电容脚的焊锡吸干净，让它独立出来，用点力一摇，就能把电容拆下了。


锁机后的解锁方法
锁机后，因为整个功放都没反应了，按任何按键都没反应，有些烧友就慌神了，以为坏了。也有些烧友打电话问维修中心，维修中心说固件坏了，需要重新刷固件，收费200元左右。其实都是忽悠！
在通电后的待机状态，同时按住电源开关键+功放面板上的ADV键，按住4秒钟就能解锁！

换好电容后，用测试话筒重新测量一下，之后你就慢慢享受有HiFi味道的家庭影院吧！

打磨这功放暂时完毕。各同学有什么新的见解，欢迎再补充。

小新3434

交易区新帖推荐

[s:15] [s:15] [s:15] [s:15]

zcwuhua

我正想买820改的呢，这贴来得及时

zcwuhua

楼主，我虽还没看到样机，但看看你那有红圈着的那块板应该是接模拟6声道输入的吧，是直接解码后从这里输出的吗？你自己有没有改取后试过？

pandong

值得学习，楼主动手能力很强，我就只能看看了

x-y

交易区新帖推荐

楼主厉害，佩服，不知道我的雅马哈465改一下会怎么样，谢谢[s:97]

佛山杰杰

原帖由 zcwuhua 于 2010-12-26 15:34 发表
楼主，我虽还没看到样机，但看看你那有红圈着的那块板应该是接模拟6声道输入的吧，是直接解码后从这里输出的吗？你自己有没有改取后试过？

我虽然没有改成前级，但测试过从这里信号输出是正常的，可以直接连RCA座就能输出信号了。地线的连通取其中一根就行了。

佛山杰杰

原帖由 x-y 于 2010-12-26 17:06 发表
楼主厉害，佩服，不知道我的雅马哈465改一下会怎么样，谢谢[s:97]

雅马哈465不存在锁机问题，找到解码输出，直接拔了线就能改。

09bybye

我和一位同学一样是雅马哈465的  也想改前级  就是自己动手能力太差！楼主是哪里的？我上海的，如果是上海的 就好了！可以找你帮忙了！

lph791216

请问搂住，图片中这两颗电容原装机用的多大电容？什么品牌？

佛山杰杰

原帖由 lph791216 于 2010-12-28 18:13 发表
请问搂住，图片中这两颗电容原装机用的多大电容？什么品牌？

2471189

原机是6800u/63V，我也不知道是什么品牌的，应该是先锋厂向电容厂家订购的。但以这机器的价位，所用电容品质也不会太好，经过试听对比，这电容的中高频比较飘、浮！有脱节现象。

我换上的是日本ELNA的10000u/50V原装电容。为什么说是原装呢？因为是我亲手从日本原装进口功放上拆下的，与现在外面卖的ELNA电容音质分别很大！但可惜只拆了2个！

这先锋820K的功放直流供电刚好是+-50 V，用上标称耐压50V的电容，可能有些烧友会担心会不会由于市电电压波动会爆电容。其实不用担心的，一般质量好的电容，最高耐压承受能力跟标称电压都会有大约30%的余量。市电最多10%的上下浮动，都在安全范围内。

佛山杰杰

原帖由 09bybye 于 2010-12-27 10:01 发表
我和一位同学一样是雅马哈465的  也想改前级  就是自己动手能力太差！楼主是哪里的？我上海的，如果是上海的 就好了！可以找你帮忙了！

我的ID不是已经说明了我所在的地域了吗？广东佛山嘛。如果你也经常去这论坛的HIFI版，应该也会经常见到我啊。HIFI版的名人上海的勃总、上海老娘舅、老浦东、杨维忠、谭工等都跟我很熟的啊。

lph791216

我换成这个怎么样？ELNA 10000U 63V。。。。淘宝29一颗

佛山杰杰

可以的，但电容直径不要超过30MM,否则板上装不下。

angelhj

谢谢楼主的经验，
我的920也应该差不多，
等过保修了也折腾看看，
不过本人木耳朵，可能换电容不太听的出来。
