山寨720P DLP投影机LJAV-DLP-01A硬件揭秘

蓝舰电子 · 发表于 2010-12-28 00:23

计算机信号的模数转换电路AD9884A: 140Msps最大数据传送速率，具有500MHz模拟带宽，显示分辨率达到1280x1024@75Hz(SXGA)，提供0.5V到1.0V的模拟输入范围，提供节能模式，内置锁相环回路，达到小于400 ps p-p 锁相环时钟抖动，三态CMOS输出数据、时钟和帧、行同步信号，支持高分辨率的交替像素取样。

图像格式处理器Scaling、帧频的转换、微处理器MCU、屏幕显示OSD、存储器Memory电路等PW364：高分辨率，图像捕捉和显示输出从VGA640*480到UXGA1600*1200，图像输入端口，达到210M像素/秒，24/48位RGB，输入时钟频率为105MHz，视频输入端口，达到30M像素/秒，24/16位RGB或YUV，输入时钟频率为30MHz，输出端口，达到125M像素/秒，24/48位RGB，输出时钟频率为100MHz，定时功能可编程，帧频转换，独立的输入和输出帧频，均为50~100Hz，具有内置32M存储器DRAM，图像缩放和自动图像优化，具有高质量、水平和垂直独立的数字信号处理缩放器，支持非线形缩放，对取样时钟频率和相位、黑白电平、图像位置和色平衡自动进行优化，支持画中画（PIP）和屏幕显示功能OSD, γ校正，对比度、亮度、色饱和度、色调和色温控制，内置微处理器x86系列，兼容外部设备如：UART、定时器、24位I/O口、红外遥控接收机及外部ROM和RAM接口存储器——EEPROM、FLASH ROM和RAM 16Kbyte EEPROM，8MBit FLASHROM用于数字图像处理时的数据交换和数据存储，为实现图像的数字特技奠定了基础。

蓝舰电子 · 发表于 2010-12-28 00:28

方案2:采用AD9884+PW171 组合(备用主板)

蓝舰电子 · 发表于 2010-12-28 00:37

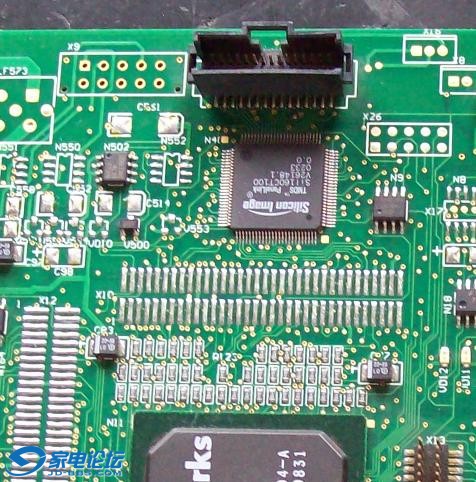

数据传输Sil140/141：Sil140/141ct64发射器/接收器对，数据传输。发射器将24位的CMOS/TTL数据、同步信号、时钟以一定的方式编码成4对TMDS（TMDS 传输损失最小化差分信号Transmisison Minimized Differential Signaling）的数据流通过双绞线传输，TMDS数据传输速度可达到860Mbps。接收器是一个解码过程，将4对TMDS信号恢复成原来的信号，从而实现高速/低功耗数据传输。其优点是抗干扰能力强和传输距离长。

蓝舰电子 · 发表于 2010-12-28 00:46

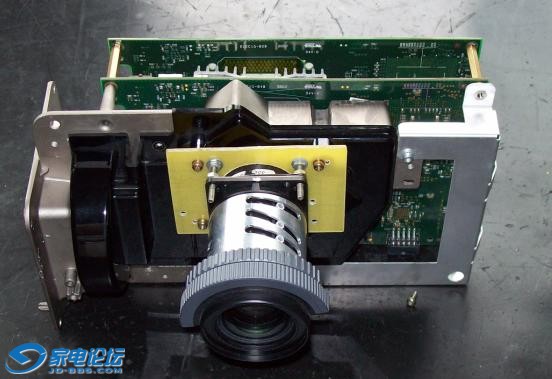

安装镜头

蓝舰电子 · 发表于 2010-12-28 01:14

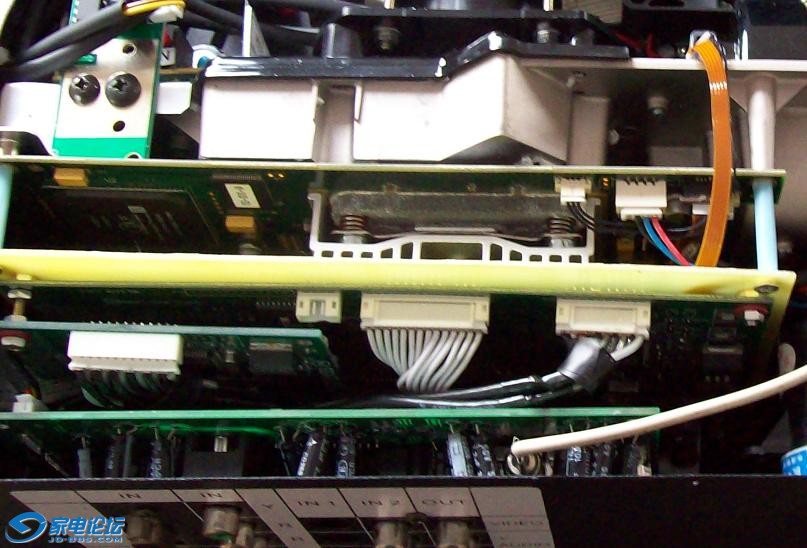

已调试安装调试好的半成品整机。

共4块板,叠层安装,依次为信号输入板、

图像增强和逐行扫描NV320（NDSP ）、AD9884+PW364板、DDP1010板，虽然该机箱相对较大，但机箱内部较紧密。

firmware · 发表于 2010-12-28 09:39

是不是DLP背投闲置材料的废物利用啊？

jinshu · 发表于 2010-12-28 13:31

看这个镜头像是3LCD的镜头[s:15]

z800cn · 发表于 2010-12-28 21:02

淘宝上有网店吗？

zpf551939 · 发表于 2010-12-29 17:18

你的论坛注册不上 zpf551939@tom.com

zangzl · 发表于 2010-12-29 22:16

没看到hdmi接口，样子太难看了。

clinsbull · 发表于 2011-2-15 16:22

梯形校正如何实现？没看出来

hh968 · 发表于 2011-2-15 17:59

支持山寨，但是工业设计需要加强。

yekai · 发表于 2011-2-17 12:57

原帖由 蓝舰电子 于 2010-12-25 13:49 发表
LJAV-DLP-01A采用了0.8英寸16：9比例的HD2 DMD显示核心 , 采用了飞利蒲I2C控制的高频调谐器，使用VPC3230D视频数字解码器，使用 NDSP Corporation的 NV320作图像增强和逐行扫描。使用AD9884A计算机信号的模数转换电路，使用Pixelworks Inc的 PW364作图像格式处理器。使用Silicon Image Inc的Sil140/141ct64作数据传输。DMD装置驱动采用DDP1010。

从这些来看，这个方案真的是老得不行。
算是2005年左右的芯片了。

2011年，谁还用VPC3230D，NV30，AD9884A啊。SiI140也不支持HDMI输入。

nDSP都被PW收购了N多年了。

[ 本帖最后由 yekai 于 2011-2-17 12:58 编辑 ]

笨蛋 · 发表于 2011-2-17 13:58

最最要的屏射居然没有～··　[s:127]

wjfdongcheng · 发表于 2011-2-17 23:39

呵呵，感觉叶开兄说的有点道理，楼主你那什么射频接收现在还有谁用啊，现在都数字电视了，要用还得用机顶盒才可以看电视，就这一块变成鸡肋，没有什么意思，就我简单对投影机来说，我主要是看电影，接口方面除了VGA和HDMI输入，因为是家用，那内置的音频系统也是无用的，所以你剩下那么多的接口估计要是我都派不上用处，呵呵。还是高点实际一点的好，实用为主，支持山寨DIY。打破高价神话，我支持你，等你更进一步的更新于开发！
