AV功放无前级输出的烧友有福了

cdwy

本人用YAMAHA

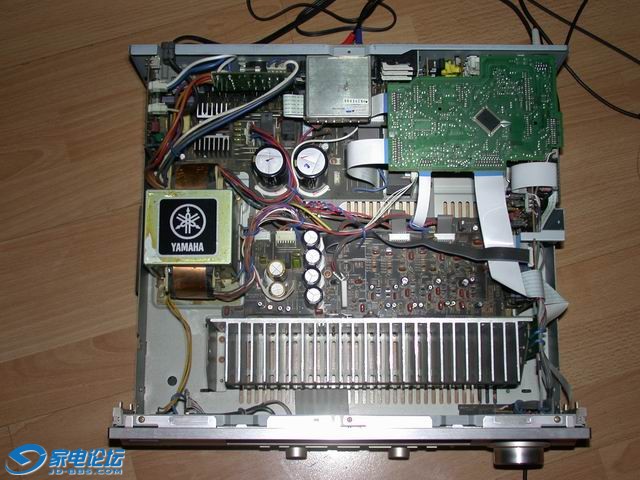

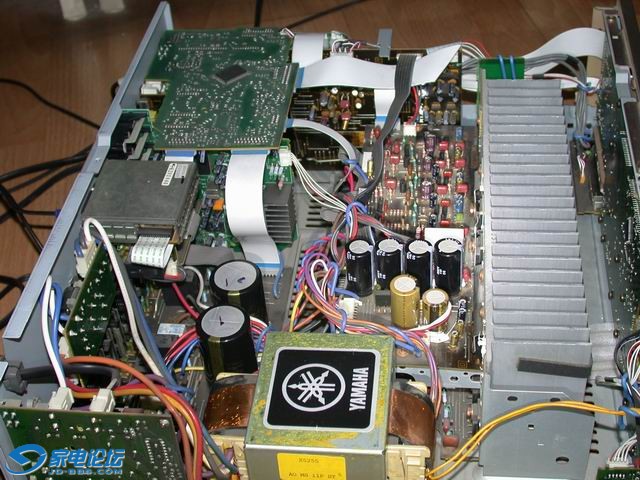

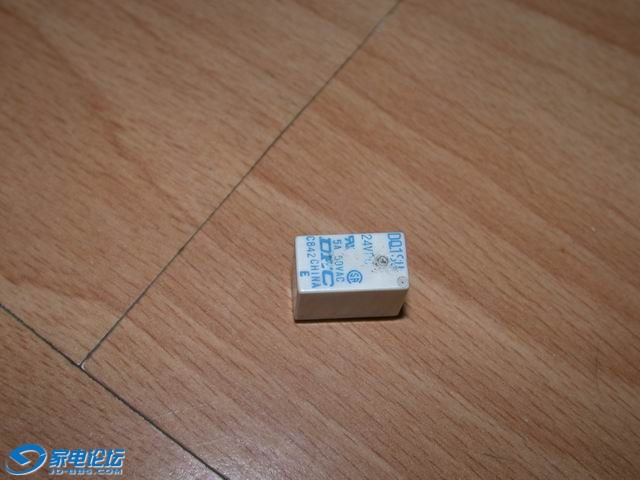

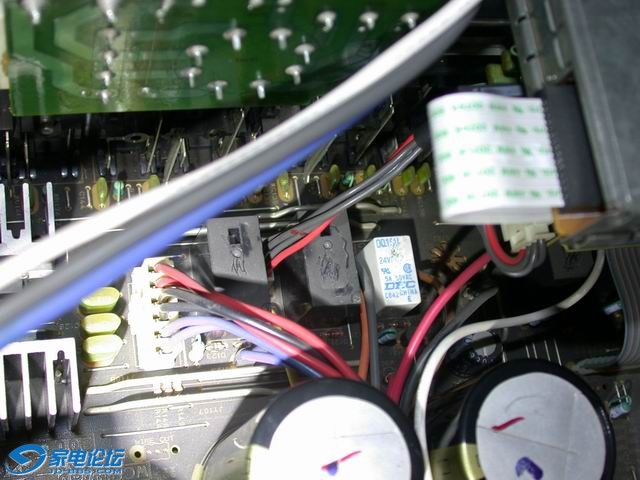

RX-V750有几年了，此机在8欧的负载下的最小功率为100Wx7,但由于主箱（双10寸）和中置（双8寸）都是大箱子，所以主声道和中置声道还是外接了后级，也是事出偶然，这段时间经常出现中置声道声音变小且高频朦胧的情况，经过多方面排查确定问题出在750的前级输出信号的问题，也就是750本身出问题了。知道问题后立马拆机检修，又费了一番周折最终确定问题出现在中置声道的扬声器保护继电器上(由于没有相同的继电器更换我就直接短路了继电器，问题迎刃而解，不过以后一定要注意开机顺序)。通过仔细查看线路板，发现YAMAHA的前置输出信号竟然取自功率放大后的扬声器保护继电器之后，当继电器出现接触不良以后就影响了前置输出信号，只不过前级输出信号是在功率放大后经过了简单的电阻衰减，测量得知中置声道的衰减电阻为1.2K,其他声道也应该差不多。YAMAHA公司这样的设计，可能是为了尽量保证前级输出信号的功能完整性吧。

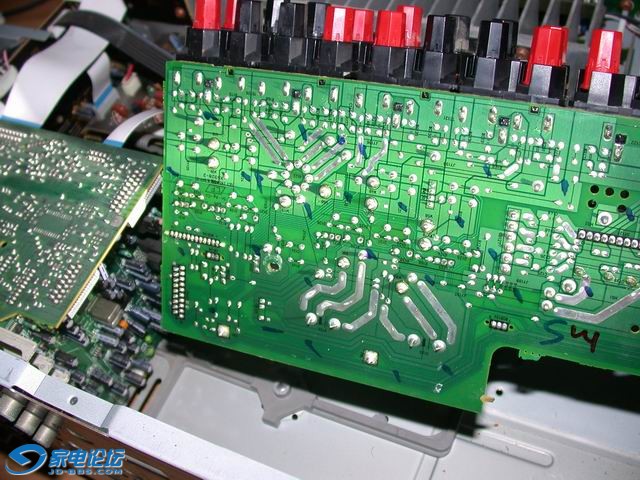

   这样不管你的AV功放有没有前级输出，外接后级其实只需要从扬声器输出经过简单的电阻衰减再连接后级输入就行了，根本不需要开盖改机，原来困扰大家的前级输出竟然可以这样简单，有兴趣的朋友大可一试。(最后一张就是前级输出电路板，通过排线与喇叭输出板相连）

[ 本帖最后由 cdwy 于 2010-12-8 19:30 编辑 ]

闲云孤鹤

交易区新帖推荐

呵呵，这样出来的信号肯定是劣化的。

563406

感谢分享经验，学习了

cdwy

YAMAHA功放的前级输出应该都是这样设计，不过高端机就不知道了。天龙，安桥不知道是不是也这样设计，望高手解答。

wangwlb

继电器问题倒是很常见的，我的onkyo 575里面全部被我换成了16A超大触点的finder继电器了

qiufengye00

交易区新帖推荐

晚上吃晚饭研究一下看看是否像你说的那样



http://www.qudd110.com
http://www.1-build.com

times2010

[s:15]

mengxing

汗啊，无语中………………
moncler womens coatsmoncler winter bootsmoncler winter coatsmoncler winter jacketsmoncler vest for menmoncler vest salesmoncler vest womenmoncler vests for womenmoncler mens coatmoncler mens shoesmoncler mens vestmoncler menswearmoncler milannhl jerseys manufacturersnfl jerseys exportersnfl jerseys offersnfl jerseys distributorsnfl jerseys suppliersnhl jerseys wholesalenhl jerseys for kidscheap youth nhl jerseysnhl jerseys manufacturersnfl jerseys suppliersdiscount authentic mlb jerseyscheap authentic mlb jerseysauthentic cheap mlb jerseyswholesale nfl jerseys authenticpersonalized nfl jerseys cheapdiscount authentic nfl jerseyscustom authentic nfl jerseyscheap custom nfl jerseysauthentic womens nfl jerseysauthentic nfl jerseys cheapnba jerseys for sale cheapcheap nba jerseys wholesalecheap nba jerseys for salebuy authentic nba jerseysauthentic nba jerseys wholesaleReplica NFL jerseysCheap NHL jerseysAuthentic MLB jerseysNBA Jerseys WholesalersNBA Jerseys ManufacturersNBA Jerseys OffersMLB Jerseys FactoryMLB Jerseys OffersNhl Jerseys WholesalersNhl Jerseys WholesalersMLB Jerseys For DogsNhl Jerseys FactoryNfl Jerseys FactoryExporters NFL JerseysNfl Jerseys WholesalersNfl Jerseys ManufacturersNfl Jerseys OffersCheap Wholesale Nfl JerseysBuy Nfl Jerseys OnlineNhl Jerseys ReebokReplica Nhl JerseysMLB Jerseys For DogsMLB Jerseys For CheapNfl Jerseys For SaleNfl Jerseys For SaleMoncler Fitted PufferMoncler Jackets WomenMoncler Coats Womenmoncler jackets official websitemoncler jackets reviewmoncler jackets torontomoncler jackets wikimoncler polo shirtmoncler polo shirt menmoncler polo star blackwholesale moncler clothingmoncler women down jacket

cdwy

原帖由 wangwlb 于 2010-12-8 16:10 发表
继电器问题倒是很常见的，我的onkyo 575里面全部被我换成了16A超大触点的finder继电器了

我已经仔细查看过了，就是这样取的信号。实际使用中也没觉得不好，信噪比很高，没有一丝噪音，小日本的电子产品指标很高的。你还别说，说不定其他品牌也都这样取信号，只是你没有拆开研究罢了。因为这样做的好处是可以保留功放所有功能做前级输出（因为有些功能的控制就在功放部分）。我自己还有一台安桥676（有前级输出)，不过继电器也有点接触不良，经常用用会好点，只是676比YAMAHA还难拆，继电器在功放板上，没有单独的输出板。

[ 本帖最后由 cdwy 于 2010-12-8 19:59 编辑 ]

刀疤叔叔

小日本忽悠我们这些烧友把后记信号衰减给你当前及
你还窃喜
狂晕
我还把他拆掉换上真的前级信号呢

刀疤叔叔

等你测试了这两个信号的品质再来说话

cdwy

原帖由 刀疤叔叔 于 2010-12-8 20:05 发表
小日本忽悠我们这些烧友把后记信号衰减给你当前及
你还窃喜
狂晕
我还把他拆掉换上真的前级信号呢

我不是窃喜，只是觉得这也是一种可行的接后级解决方案。其实要YAMAHA取真正的前级信号也不复杂，这样做肯定有它的道理。我不知道我那台安桥的676的前级信号取自哪里，当年近7K的机子，同样用前级输出，和YAMAHA 也没听出什么信噪比上的差别。

[ 本帖最后由 cdwy 于 2010-12-8 20:43 编辑 ]

孙大人

这么多电子元件，干扰会不会很大？？

angelhj

不管怎么说，也要感谢楼主给我们一种新的思路。
不过的确不知道其他牌子的机器是否也这样处理。

wangwlb

原帖由 cdwy 于 2010-12-8 19:38 发表

我已经仔细查看过了，就是这样取的信号。实际使用中也没觉得不好，信噪比很高，没有一丝噪音，小日本的电子产品指标很高的。你还别说，说不定其他品牌也都这样取信号，只是你没有拆开研究罢了。因为这样做的好处是 ...

感谢你的认真；
如果确实是这样的话，就非常的奇怪，因为从前级引出信号显得更方便和合理，我们争取找到相关机器的SM，看看到底是咋回事；

继电器也确实麻烦，为何各个品牌的AV功放都有这问题，我未换之前打开看过-触点默默黑，打磨后，过段时间又会出现，所以最后换掉了。另，onkyo的板，好像没有看上去的yamaha的这样麻烦，不用拆这么许多板子

[ 本帖最后由 wangwlb 于 2010-12-9 07:05 编辑 ]
