安桥MD-105MD机分解重装全过程图解.............

verymd

安桥MD-105是小型台式机中较多玩家使用的机型，这种机器长时间使用或放置机器内就容易堆积灰尘，如果灰尘太厚再加上受潮，就可能会影响机器的正常运转。
最近收到一台可能是放置多年的同型号机器，就是这种状况：打开机器上盖一看，发现里面灰尘不少，特别是靠近机器后部上盖有散热窗的地方，由于灰尘堆积得太厚，机器主板上的零件编号都看不清了。这种情形用通常的清扫方法可能就行不通了，电吹风一开，软毛刷一扫，那就满屋子都是灰尘了。简便快捷的方法不可行，只能用最繁琐的办法来解决：整机拆解，分别处理。
机器的上盖和底壳，后面板，前面的铝合金面板和塑料件可以用清水冲洗，然后用干毛巾吸去水分，再用电吹风将其吹干。
线路板和排线及其他连接线用软毛刷蘸水甩干后，轻轻扫去其表面的灰尘；线路板零件密集的地方可以用小毛笔（最好是小号油画笔）进行清扫，然后用电吹风将其吹干；要把线路板吹的发热才能保证其彻底干燥，并注意要把零件脚上的纤维状残留物清理干净。
MD机芯的清洁方法留待下次再讲。
以下是安桥MD-105MD机零部件分解图：
MD机芯（图1-1）机芯主板排线（图1-2）和数码线（图1-3）：

显示板正面（图2）：

显示板反面（图3）：

机器主板正面（图4）：

机器主板反面（图5）：

电源板及变压器（图6-1），外接电源插座（图6-2）：

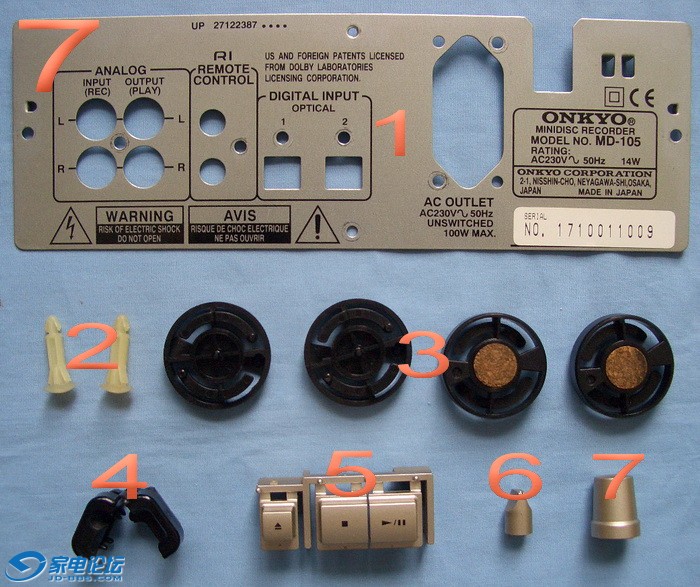

机器背面板（图7-1），机器主板支撑架（图7-2），机脚（图7-3），电源线固定夹（图7-4），可拆下的前面板按键（图7-5），录音电平调节旋钮（图7-6），选曲键旋钮（图7-7）：

合金铝面板（图8-1），前面板按键支架（图8-2）：

机器上盖（图9）：

机器底壳（图10）：

下面开始重装：
把机器底壳反过来，在这两个位置（图11-1.2）把机器主板支撑架装上去：

安装机脚，把机脚（图12-2）反过来对准这个位置（图12-1），顺时针一拧就可以装好了：

这是安装好以后的机脚和机器主板支撑架（图13-1.2）的位置：

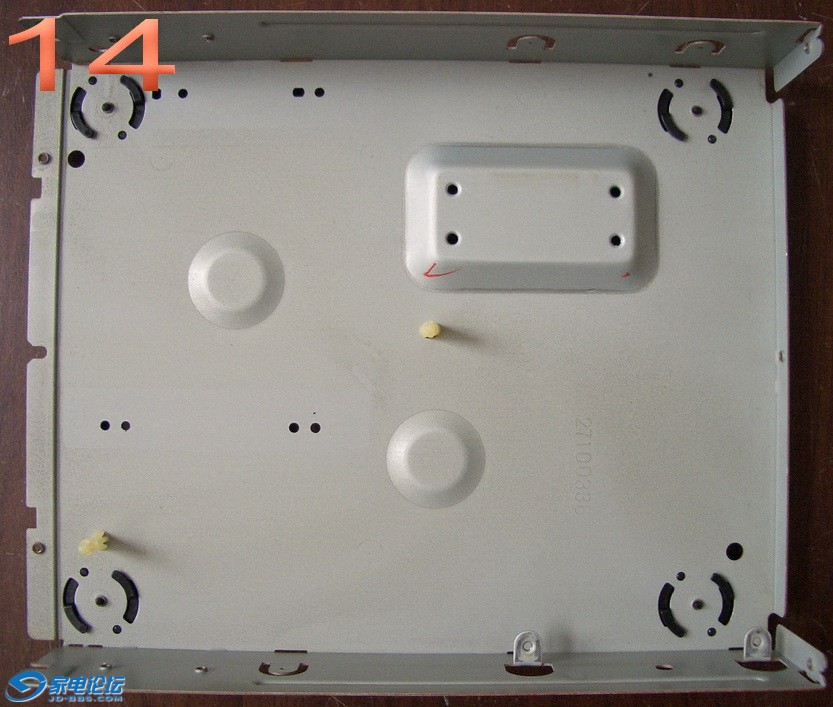

把机器底壳摆回正常位置（图14）：

装上机器主板，要注意对准机器主板支撑架（图15-1.2）的位置：

确认那两个位置对准后，再拧上这个锣丝（图16-1），此时先不要拧紧：

装上电源板和变压器，拧好这两个锣丝（图17-1.2）：

安装这条排线（图18-1）时要先用手向下压排线插座（图18-2）：

要注意排线有黑边线（图19-1）的位置，确认安装到位后放开压住排线插座（图19-2）的手就可以了：

安装机器背面板，先看一下这些位置（图20-1.2）是否已对准：

确认已对准后先把这个锣丝（图21-1）拧好，再依次把其他的锣丝拧好：

这时要记得把这个锣丝（图22-1）拧紧：

安装前面板之前，先把这组按键（图23-1）装到这个位置（图23-2）上：

前面板按键支架装好那组按键（图24-1）后的图片：

把显示板装到按键支架上，要对准这两个位置（图25-1.2），同时还要卡到这两个位置（图25-3.4）；还要看一下这两条线（图25-5.6）引出的位置是否正确：

确认无误后拧上这三个锣丝（图26-1.2.3）：

把合金铝面板装到按键支架上，确认安装到位后再装上这两个旋钮（图27-1.2）：

把前面板总成装到机器底壳上，要注意对准这两个卡位（图28-1.2），然后把这条排线（图28-3）插好，再把这两条线（图28-4）穿过这两个地方（图28-5.6），把褐色线插到这里（图28-7），灰色线插到这里（图28-8）：

把电源线插到电压板的插座上（图29-1），再把电源线固定夹卡到后面板的缺口上，请留意它的正确位置（图29-2）：

把MD机芯装到机器上，先插好这条线（图30-1）：

再把机芯主板排线插好（图31-1）：

将机器侧面向上立起，同时用手顶住MD机芯，把这四个锣丝拧好（图32-1.2.3.4），再把前面板的两个锣丝拧好（图32-5.6）：

装上机器上盖，先把这三个锣丝拧好（图33-1.2.3）：

再把机器两侧的锣丝拧好（图34-1，图35-1）：

安装完成后通电试机，一切正常（图36）：

安桥MD-105MD机分解重装全过程介绍完毕，MD机芯光头的清洁和更换有待下回分解。
以上过程可能有错漏和不完善之处，在此有待各位行家高手的指正。
欢迎各位进来交流，共同探讨，一起分享。
