用Spyder3+HCFR调校LV925A色温、白平衡及色彩

LV925A

      LV925A使用已快一个月了，这一个月来，俺从开始的兴奋到逐渐的理性，从最初的感官评判到较为严谨的测试，逐步对LV925A的特点、优点、不足甚至缺陷有了一个客观的认识。
俺是一个用户，既不是枪手也不是黑手，不想仅仅凭自己的感觉说LV925A怎么怎么好，也不想说它怎么怎么差。既然买了，就应该想办法调校到最佳状态，最大地发挥其性能。
虽然因为时间关系，仍未达到这个目标，但我愿意在这里将我目前对色温、白平衡和彩色的调校心得写出来，供有兴趣的网友参考。

一、测试环境
电视机：60LV925A
色度计：Spyder3 Elite
测试软件：HCFR Colorimeter V2.1
信号源：PS3 + AVCHD REC709测试盘 + 自制测试图
测试环境光线：夜间关闭全部照明灯
电视机图像模式：电影模式，该模式色彩较为柔和，色温是所有模式中最低的。

二、出厂模式的测试情况
为了避免有关特别处理参数设置对测试的影响，俺对电影模式出厂参数中的智能光控、画面流畅、晶睿画质、动态对比度、自动降噪等功能进行了关闭。
测试结果如下：

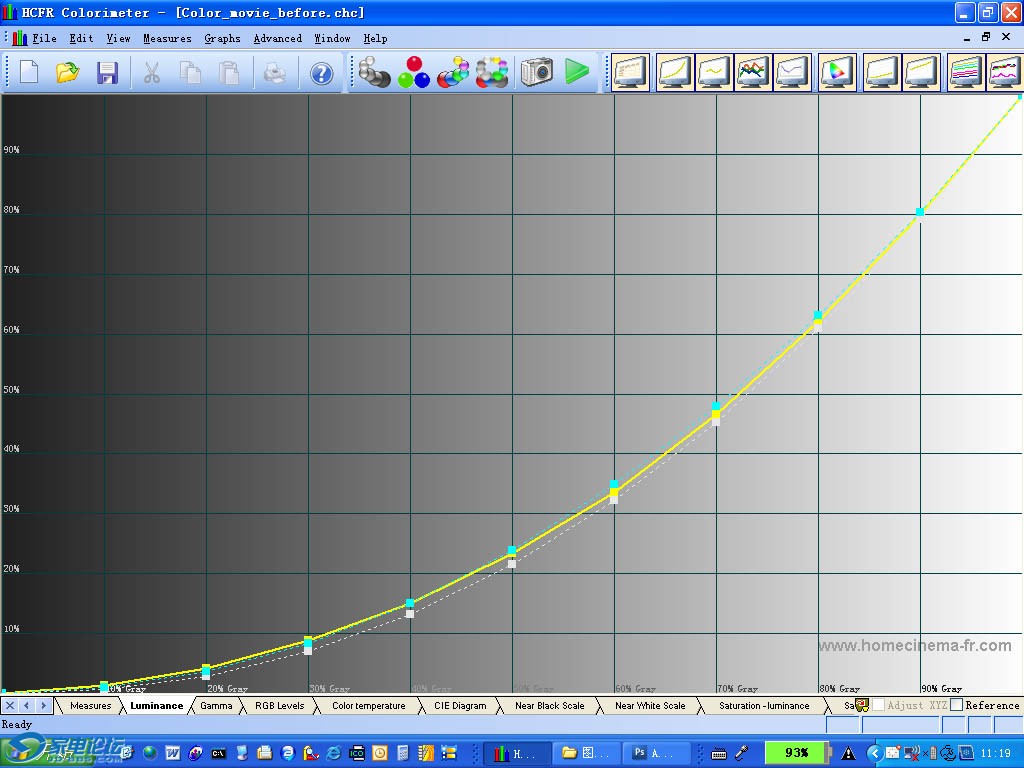

1、明度曲线

      如图，白色虚线为目标曲线，蓝色虚线为实测平均值，黄色实线为实测值，从图可以看出，在各级灰度下，明度偏高。
2、Gamma



     理想的为白色虚线，蓝色虚线为实测平均值，黄色实线为实测值，也可印证在各级灰度下，明度偏高。
3、RGB Levels



     由于HCFR能设置的色温最高为D75（7500K）, 实测的三色值不应该都为100%，但是应该都是一条水平直线。这里说明画面较D75基准偏蓝，而且在暗部是偏蓝青，红色不足。

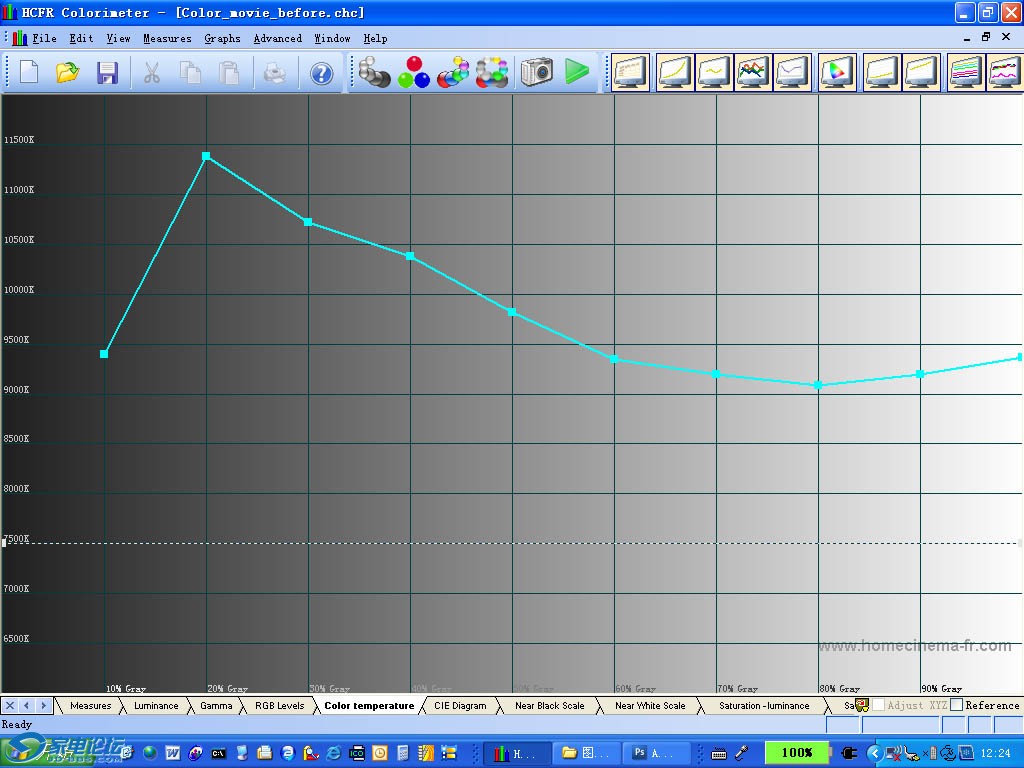

4、色温曲线

     理想的状态应该是一条水平直线，说明色温出厂参数存在严重问题，不但不是一条直线，峰值高达11500K，而且平均值超过9300K，离大家喜好的6500K也很远。
5、CIE色度图-----灰度点

     图中这些灰点，理想的状态应该尽可能靠拢，这也印证了色温出厂参数不好。

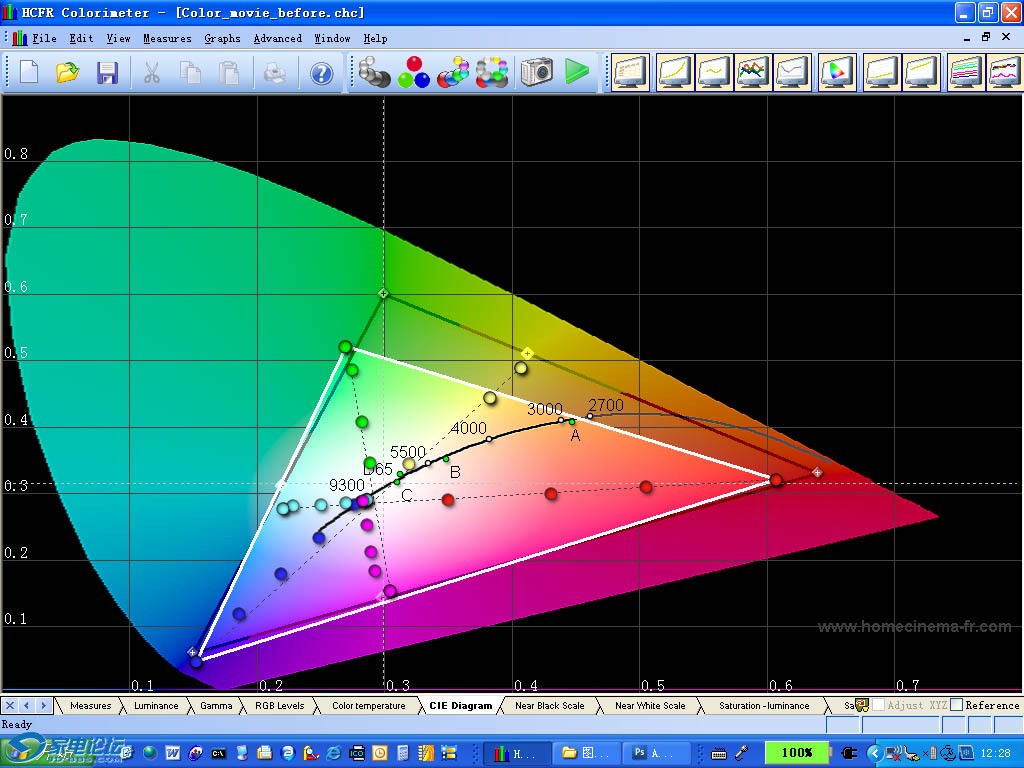

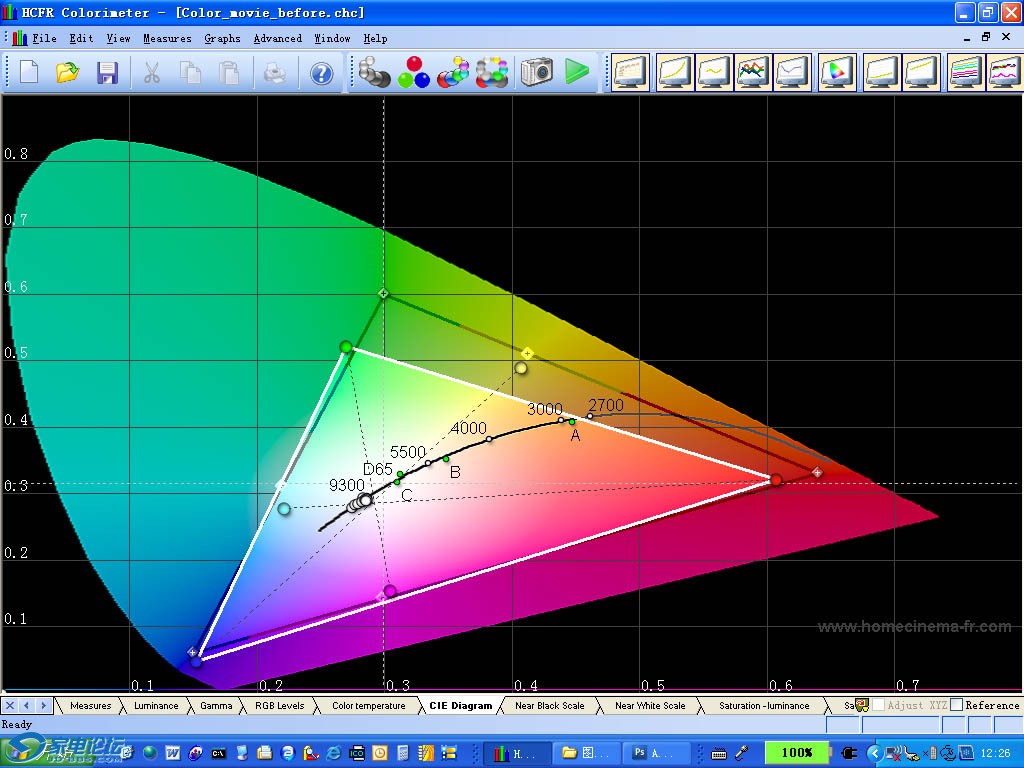

6、CIE色度图-----色饱和度

     说明几个问题：（1）色域：由于是四色屏，黄色部分增强明显，三角形变成了四边形，色域能达到标准的90%以上。
                              （2）三原色与CIE标准相比，有偏离，绿色偏青且饱和度不能达到标准的100%，红色饱和度不能达到标准的100%，蓝色饱和度比较准确。
                              （3）红、蓝、黄、青色比较纯，而绿色、品红色有一定的偏色。

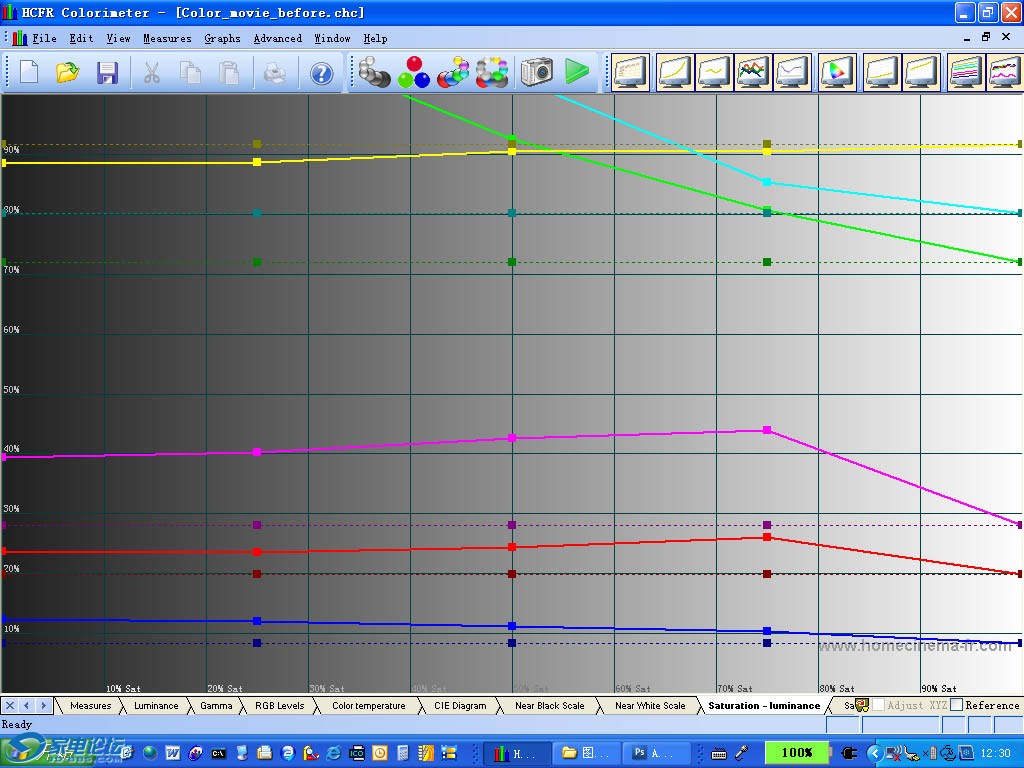

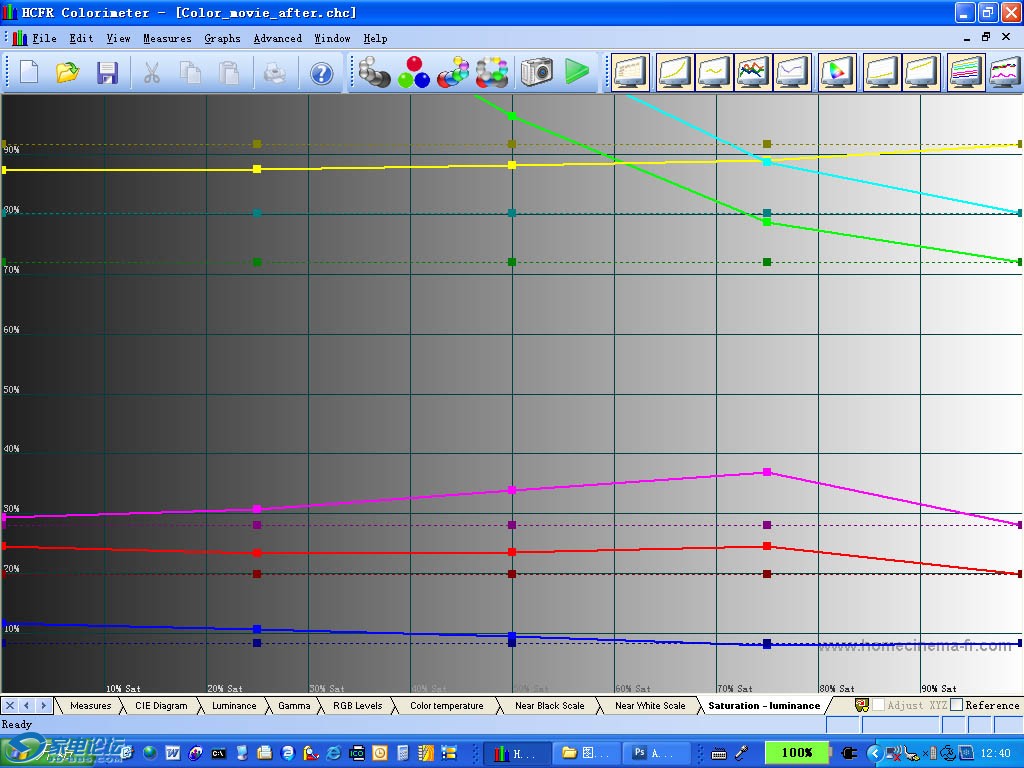

7、色饱和度-----明度




      说明各颜色明度与D75参考点的目标值均存在偏离。当然这些值有可能是因为色温参考点D75不是预期的目标引起的绘图误差。

三、调整步骤、参数设置几调整后的测试情况
1、背光、对比度、亮度和伽玛校正
     用Near Black 和Near White 信号组测试表明，背光、对比度、亮度出厂参数不用作调整， 而伽玛校正应设为 -2 。
2、三原色
     彩色、色调选项先不做调整。
3、调整色温
     色温：低
     R增益（低）+15
     G增益（低）-5
     B增益（低）-15
     R增益（高）0
     G增益（高）+1
     B增益（高）-4

     这个调整很麻烦，看样子不大可能调整成一条理想的直线。

4、调整彩色管理系统中的色度、饱和度、亮度
      这个调整也很复杂，俺尝试了很多参数，都很难达到协调统一。最后俺只好妥协，用我自己认为的目标标准来设定：
      不管三原色是否偏色，但尽可能做到各种饱和度下，红----青、绿----品红、蓝----黄都是一条通过设置的色温点的一条直线，并保持这条直线上的各个点距离均可能均匀。
      参数如下：
     （1）彩色管理系统----色度：
       R: 0
       Y:+8
       G:+8
       C:0
       B:+2
       M :+8
    （2）彩色管理系统----饱和度：
       R:-16
       Y:-8
       G:+10
       C:-2
       B:0
       M:+8
    （3）彩色管理系统----亮度：
       R:-6
       Y:-2
       G:+2
       C:-5
       B:-6
       M:-4

5、重新测试

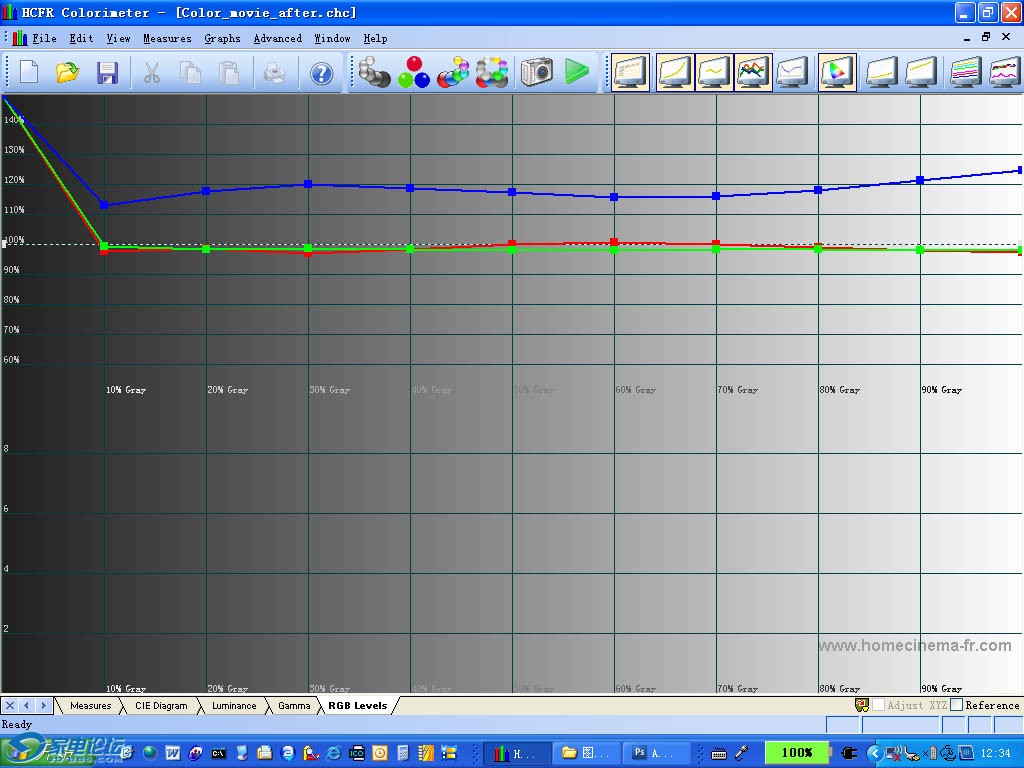

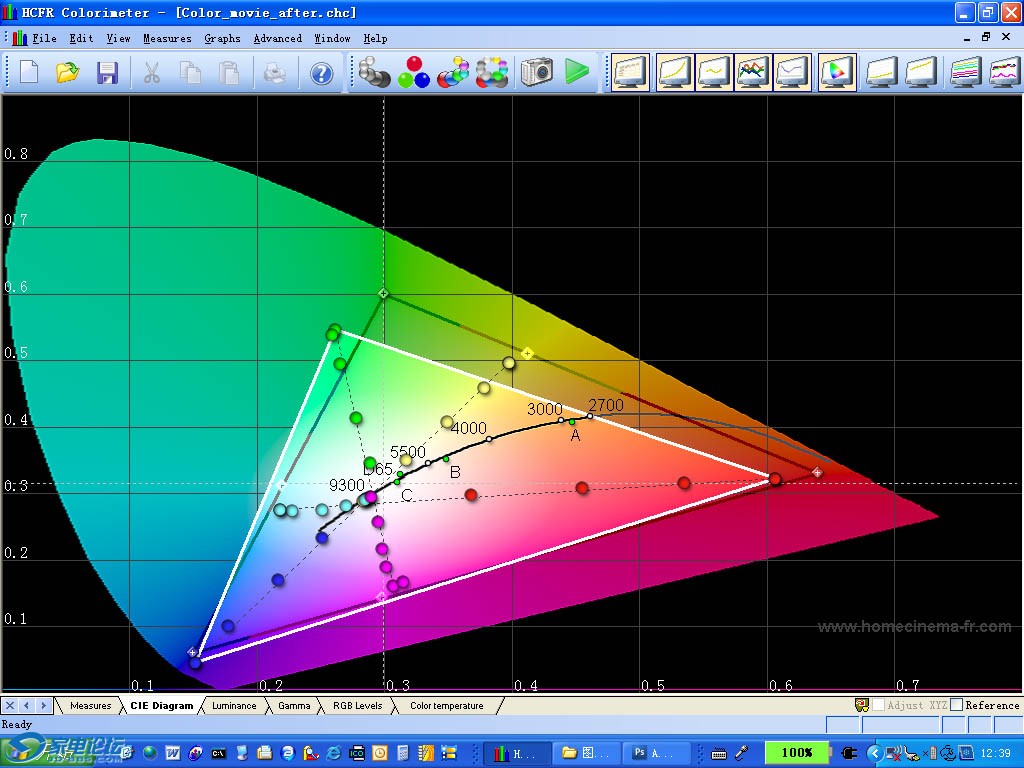

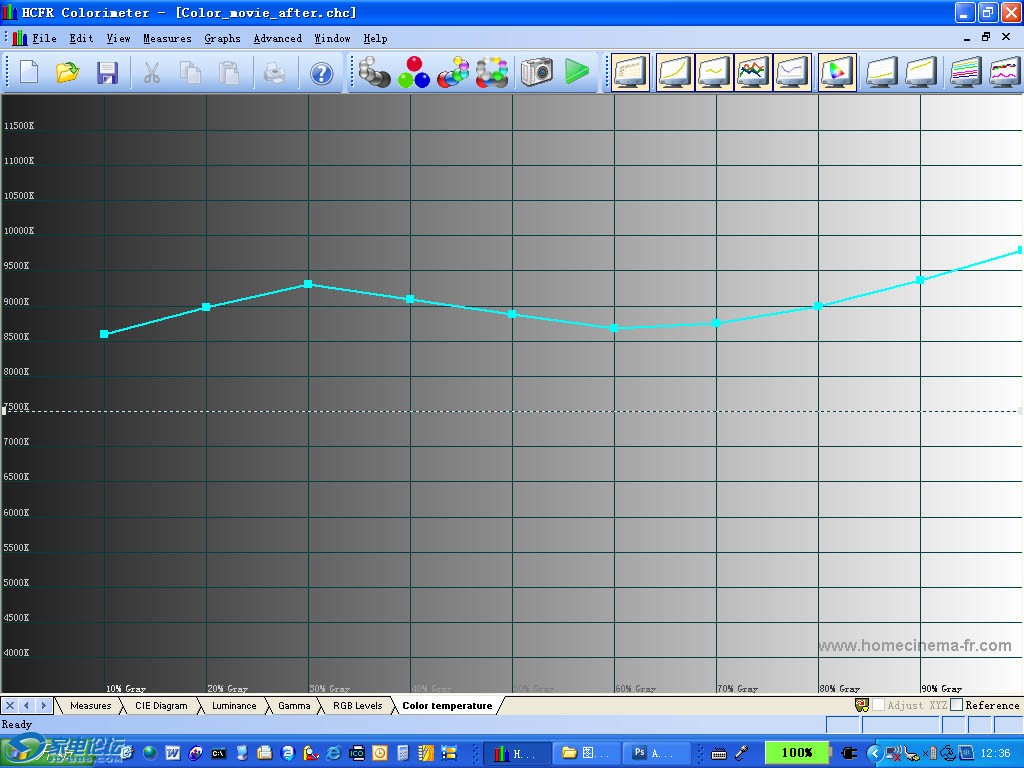

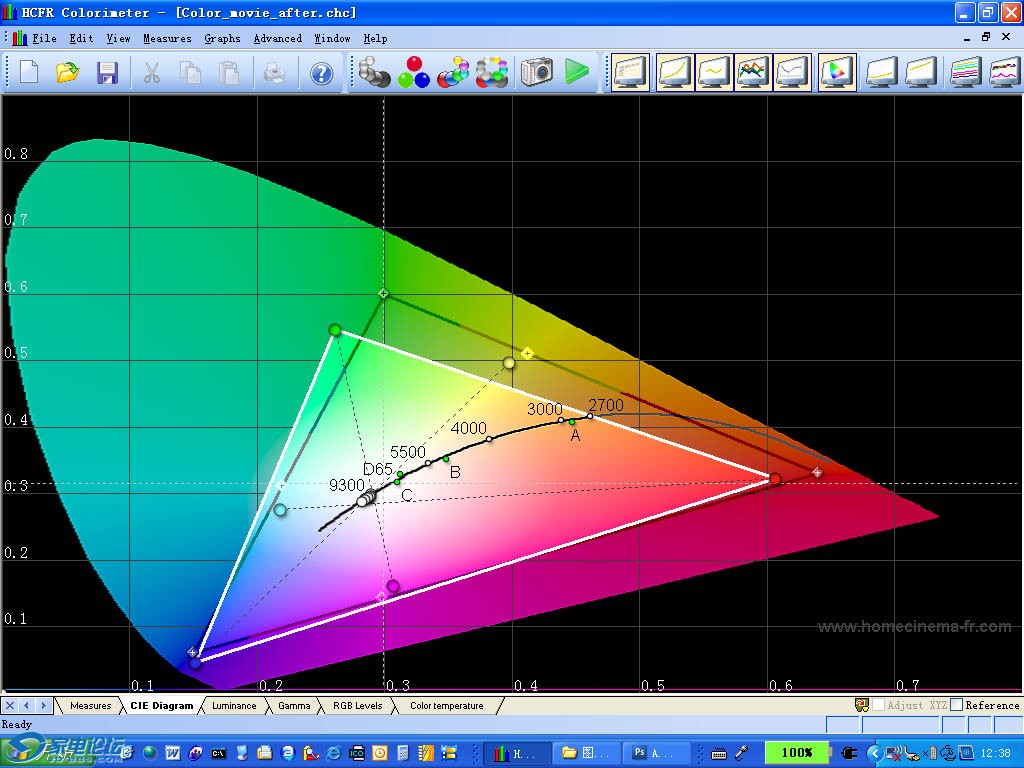

     测试结果各图分别如下


























6、用自制的图片看效果
7、用熟悉的电影看效果
8、打开其他参数
    锐度：+1
    画面流畅：扫描
    晶睿画质：高
    动态对比度：开启
    自动降噪：自动

经过上述调整，我感觉画质效果令人非常满意。当然如果有空，并且完全掌握了各参数的调整规律，我会继续进行更精细的调校。










[ 本帖最后由 LV925A 于 2010-10-18 21:26 编辑 ]

climber

顶楼主，晚上就回去试试这个参数，期待有进一步的测试报告发布。

斯特洛夫斯基

专业好帖

cybercube

VT20要是也有这么专业的设置评测就好了.

60LV925A

继续贴图

再贴图

nidemm1987

技术贴，顶

zhangbinworld

这个要顶起来！！！！！
家电论坛应该多出这样的好贴啊！！！！！！！

zhangbinworld

楼主，其实夏普的各个模式也无非是其他参数的预设值
所以，为什么不直接调整色温呢？色温到最低的话，我估计色温曲线就没那么离谱了
但是话说回来，现在液晶的色温普遍都较高……

枪手脑残

顶

难得的技术贴啊

LV925A

谢谢各位顶贴！

LV925A

原帖由 zhangbinworld 于 2010-10-18 19:17 发表
楼主，其实夏普的各个模式也无非是其他参数的预设值
所以，为什么不直接调整色温呢？色温到最低的话，我估计色温曲线就没那么离谱了
但是话说回来，现在液晶的色温普遍都较高……

电影模式的出厂参数色温就是设为最低的。已经不大可能再调了。LV925A色温设到6500K基本上不可能。

sdh168

最近已经难得一见的纯技术贴啊！！支持楼主！

zhangbinworld

原帖由 LV925A 于 2010-10-18 19:39 发表


电影模式的出厂参数色温就是设为最低的。已经不大可能再调了。LV925A色温设到6500K基本上不可能。

恩，但是LV925色温调到“低”，基本上和VT20的中低色温差不多，具体我也不知道是什么数值
我记得电影模式的出厂参数的色温是中低，“低”色温要在高级选项里面调节
希望楼主继续测试，给我们最佳的技术参数

steven_joe

LZ的系统是这个设置参数，但是其它的就不是了，因为信号源不一样的，PS3的指标与BD或是DVD的视频参数肯定不一样，
绝对不是一样的画质，ISF是很严谨的，我是每年做一次校准的。
我试过的，用不同品牌的DVD播放机，测量的参数完全不一样的，电视调节的比例也不一样的。
我与ISF的人沟通过，不同播放源，不同的信号线，甚至是电源滤波器，都会对最终的画质产生不一样的效果，
这是我自己试过后确认的，建议各位不要盲目的把他人的参数设置在自己的电视机上。当然，可以做为参考使用。
但是，绝对不是在你的电视机上最符合ISF 的色彩标准。
