原创）解析松下双单元耳塞结构（HV-100 HV-70维修过程）
引子。。。。。。。。。。。。。。。
纵观随声听历史 好像就是SONY 和AIWA 两大巨头的PK 史，PANASONIC可谓是默默无闻，让我们来看看下面的对话：
SONY ：AIWA? ，我发明第一台WALIKMAN的时候 他还不知道在干啥呢，怎么这我也算随声听的祖师爷吧。。。
AIWA : 第一台随声听有啥了不起啊？ 我P9 可不是吃素的，外形和声音都不是一般的强.。我的耳塞V9 高频已经达到了40000HZ 。你行吗？
SONY: 我的MDR-E282 就是针对你V9 生产的，听人声基本无敌了
AIWA ： 我把 高科技 钛合金技术都用在PX1000 上了，那叫一个漂亮，牛吧？
SONY: 没错，你的老机是挺牛，可是哪个老机电容不漏液呢？ 还是看看我的DD9 双马达直驱吧，超级稳定，连配塞都是MDR-E575。 更何况我的顶级耳塞 MDR-E484 有B D W G 四种版本。
AIWA : [s:29] NND 敢揭我短？！ 我的V99 V9 D9 J9 俗称“爱华四个9” 随便挑出一个灭你得484 都不成问题。
。 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 PANASONIC : 两位前辈，看看我造的双单元HV--100，给指导下。。。。
AIWA SONY : 哈哈，就凭你[s:41] 。。。。。。想和我们两平起平坐，再练两年吧。[s:108]
PANASONIC ：给指导一下，拜托了。。
SONY :：我靠，牛啊 ，水平在我282 484 之上啊。[s:106]
AIWA ： 我以为我的V99 的双导管 天下无敌了，你咋整出个双单元。真好听啊
AIWA SONY : 以后咱两还是少吹NB 吧，看来山外有山，人外有人啊。。。。。
言归正传之前，仅以此对话博大家一笑，望大家烧机愉快。[s:97]
前一段时间一个好朋友送给我一个HV70（换A60线），但一侧略有破音。偶然间又得一个有偏音的HV100。
HV100 HV70 算是松下双单元耳塞的代表作了。虽然在家电上也有不少对其声音进行讨论，但少有对结构做剖析，本人也趁维修的机会把内部结构图展示给大家，希望能为各位烧友做参考。也顺便和大家交流一下自己修耳塞一些小技巧。。。。。
先说说我认为偏音和破音吧的原因吧，个人观点最主要的有这么几个：
1、 振膜上有杂质，比如有些金属网罩上的铁屑
2、 杂质堵住金属网罩
3、 振膜塌陷 （一种是由于按压造成的振膜塌陷，第二种是由于振膜的老化无法支持自身的重量造成的塌陷）
4、 杂质从背孔进入到磁铁与线圈之间，妨碍了振膜的运动
这其中 1 和2 都比较好处理，清理干净就OK 了。
第3 的第一种情况把用针振膜挑平就OK 了 ，第二种我的处理方法是需要 把振膜从单元上拆下，在塌陷处用镊子放很小很小一点的软胶就 ，基本不影响音质，然后 重新引振膜线
第4 种也是需要拆振膜，清理磁体支架内部的杂志，重新引振膜线。
（提示：拆震膜，重新引线，高手自然不必多说，但初玩者慎重）
先来看看HV-100的震膜吧
HV-100不但后盖是金色的，连震膜也是金色。非常漂亮。我见过的耳塞的震膜大部分是都透明或者半透明的。也只有HV100 是金色的，足以看出当时的松下打造的顶级耳塞的决心。
先说说这个HV100情况吧。成色不错，据卖家说前不久从日本弄回来。但一耳朵就可听出偏音，右侧高音有问题。初步认为无非是以上几个原因，不难解决。还是很有十足的把握的。。
但当打开HV -100的前盖时顿时傻眼，心想：“完了，这个HV-100 基本上废了。。。” 震膜褶皱区有一层厚厚的胶，害的我大半夜破口大骂，小日本真弱智，简直是糟蹋东西。
分析下小日本主人的想法：金属网罩可能不是很牢固，经常掉下来。他想放点胶粘住，没想到一下子倒多了， 就成了这个样子。。。。
但还是抱有一线希望，活动了高音震膜，中间部分发现好像还有活动的空隙，没有和胶完全粘上。但边缘部分胶和震膜已经粘住。
用镊子很小心试着把边缘的胶和震膜游离，这个过程也是非常小心，生怕把震膜撕破，惊奇的发现胶和震膜能够分开。（原因下文分析）
但无奈这种胶和耳机外壳一样坚硬，在征求了几个朋友和卖家的意见后，决定使用溶胶剂。
以前没用过这种东西。还是在别的东西上试了一下，非常厉害的，很容易的把硬塑料溶解。所以也很就危险，一旦碰到震膜绝对会把震膜溶掉。
我非常小心的用棉签沾着溶胶剂在震膜胶上来回擦，（但绝对不能让溶胶剂碰到震膜） ，当发现震膜上面的胶开始软化的时候，再用镊子一点点的掰下来。生怕一不小心震膜撕破。搞了差不多两个多小时吧，终于把震膜上的胶水清理的干净，这个过程提心吊胆啊，总是担心，把胶掰下来的同时把震膜撕破。。。。
总结一下：
1 、当把胶水从振膜上剥离下来之后，从振膜上粘下来一层金色物质，一部分震膜变成透明的。说明震膜本身是透明的，金色物质是喷或者渡上去的。但具体是什么物质却不是很清楚。 能够把这层厚厚的胶剥离下来，也多亏这层金色涂层，如果胶直接粘在震膜上，估计他两根本没办法游离。
2 、震膜的褶皱很浅，这样的震膜的基本上不会塌陷，所以松下的双单元的耳塞如果出现破音，基本上不会是因为震膜塌陷造成的。 而 AIWA 和SONY的震膜 不一样。 褶皱非常大，经常会因为自身或外力的原因塌陷 从而造成破音或偏音
3、所见过的耳塞线圈的引线方向和震膜的褶皱方面相同。而HV100却是相反，搞不明白其用意是什么。但褶皱浅倒也不会有什么影响。
褶皱程度对比一下V99的

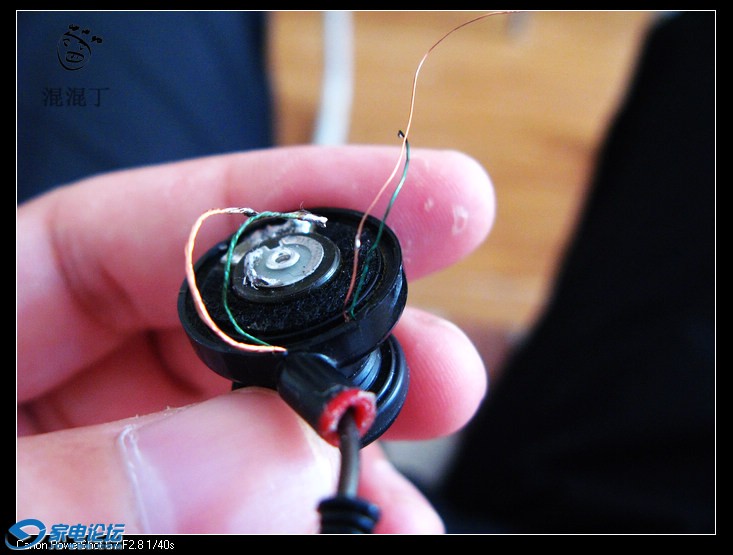

打开后盖看看吧。看一下低音单元。高低音单元是通过两根线串联起来的，而非并联。低音单元背孔处吸音海面
看看后盖内侧，还有一层吸音海绵，也就是说低音单元后面有两层吸引海绵，从而保证低音
到此HV-100维修基本完成，声音左右恢复平衡。接下来就是漫长的调音的过程了。
再次问候小日本。。。。。
可能这个时候各位看官说了。连低音单元的震膜都没有看到。拆的不够彻底啊？
这条HV100低音单元本身没问题，所以没必要在冒风险拆低音单元。
但是别急，朋友送给我一个松下HV70 。左侧低音有些破音。因为HV70 的结构和HV100 的结构基本相同。就以这条HV70来满足各位看官的好奇心吧， 这次我将拆的非常彻底。。。。
先来看看并对比HV70的高音单元吧。（曾经引过震膜线）
高音单元背面，周围背空后也有吸音海绵，老化，被我清理掉
相比HV100 就非常普通了，无金色物质，褶皱更小
低音单元后除了后盖壳 和HV100 相同。
直接看看他的低音震膜吧。
在清理了低音单元上震膜外的杂质后发现还是有破音，基本可以判断，磁铁内部有杂物防止线圈的运动。所以出现破音。接着拆。。。。
低音单元支架:
低音 高音 外壳 合影
耳机壳结构
低音单元低音是通过这五个小孔传到高音腔的。
低音和高音单元又是通过一个两根线串连起来的。高低音腔间有个小孔，让细线穿过。
把低音单元的震膜装回并引线，高音连接好，串联，焊接，维修完毕，声音完好。
到此基本完成， 但比较遗憾，没有看到HV100 的低音震膜单元是什么样子。
这次是整个HV100 和hv70的整个维修过程，两者不但是松下双单元声音的典型代表，也基本代表了其结构。
在家电 绝对零度版主 精华文章里说到HV100超过V9 ，本人对此持不同观点。想有时间另开帖讨论。
特此感谢天津的“月光充电器”赠予的HV-70 和 广州 “啦爷” 提供的帮助
个人观点，望抛砖引玉
原创文章，转载请注明
[ 本帖最后由 混混丁 于 2010-10-10 05:38 编辑 ] |
