无损改造天龙1611道前级输出、输人

wzhzzhf1 · 发表于 2010-9-13 09:06

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wzhzzhf1 于 2012-2-23 16:28 编辑

自9月份购得天龙1611用，用其去推我的bose4001，音质大打折扣。跟本没有原八达210BK推的好。本想去购套jbl260.5、jbl200.5、金榜120、，可去家电城转了一圈，老板们都推荐我用落地箱。在专业房里试听了尊宝落地箱+12寸尊宝炮+天龙1911，那效果是嘎嘎的。
      回来后决定改家里的1611，可1611在保期期内要保修怎么办，要是那天真坏了，自己不一定修的好。所以改造的方案:
         1:确保保修问题，不能像他人改1610一样，割线  路板改用功放后RC;
         2:天龙1611主声道前级音源可输出，去推外接功放。内部原主声道可连前高环绕组成7.1（充分利用原功放）。
         3:在不外接功放时，可方便还原，和没改过时的功能一样。

  时间过的很快，一转眼又到2012年2月，功放买了都一年多了，早已经过保了.期间也接到好先人打电话问，说明该功放也有不少售出，今天又突然接到个电话问我1611改造的事情，我好长一会才反应过来。当时那样改是为了保修，线路也乱线也用的差，所以主声道是有噪音的,哪天有空还要再改改（滤波电容首当其中加上）。目前主音箱还是用八达211BK推博士4001，其它用金榜120的5.2音箱，这样主成7.2声道，大家可能想不通为什么是5.2、7.2，其实只是用了2只同样的金榜低音炮，看看电影也还算入门（关键是片源要好）,朋友一万多买的整套雅马哈，他说效果和我的相差很大，为了安慰他我也说这套花了一万多，哈哈。

      今天看了刀疤叔叔的关于先锋820改前级5.1输出，其实天龙1611完成也可这样改，

把信号输入到放大板的插头（13脚）拔出，串入如他做的板，然后引出。当然也可以到电子市场去买一根13脚带公母插头的排线，然后从中间剪断用屏蔽线接长引出，这样天龙1611就变成7.1输出的前级解码器了。以下引用刀疤叔叔的图

希望有1611功放有一定动手能力的朋友试试。
今天看了老秦的天龙1611改前级输出，觉的是不错，因为1611后面的插口很少，是需要加。而且1611比1311多了自动调整功能（会根据各音箱的不同频响、位置等自动修补），而这恰恰弥补家庭影院调整难的问题，是入门级的首选。其功放部分品质很一般，很有必要将解码后的前级引出，有时间也改改，下面是老秦的图。未命名22.jpg

wzhzzhf1 · 发表于 2010-9-13 09:27

交易区新帖推荐

说是无损，其实还是有一点改动（盖子要螺钉的松动等），只不过细心动手能力强的人可以恢复回去，厂家很难发现有改动过。

wzhzzhf1 · 发表于 2010-9-13 09:41

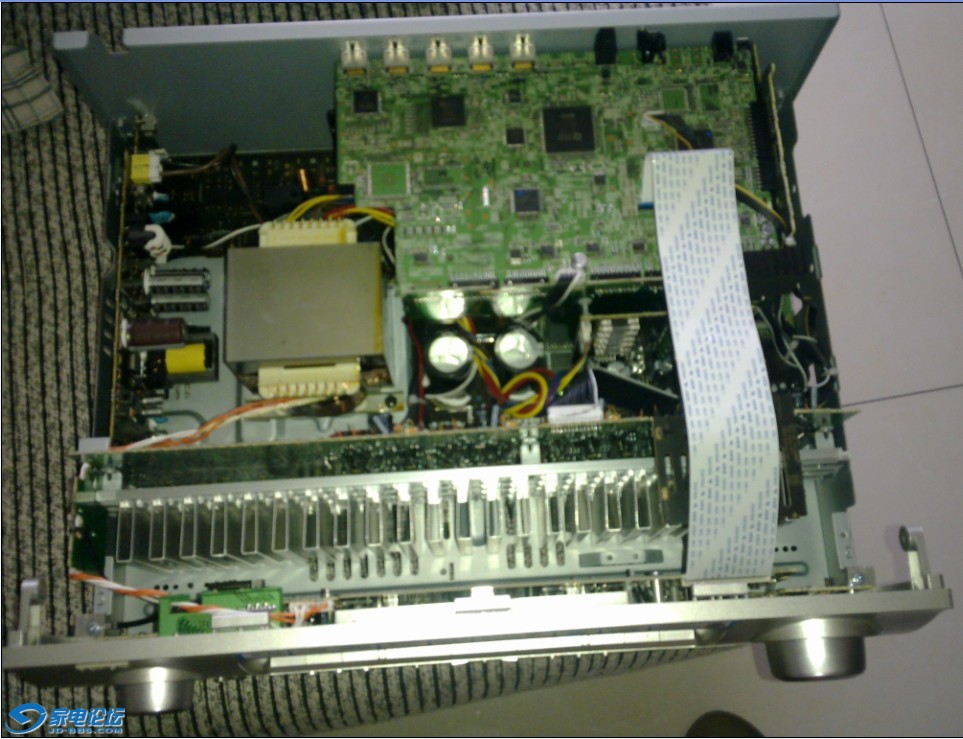

这是打开的内部，用手机拍的，改好的用相机拍还在家里。过几天上，如想更多了解可电话13757112185.

中尉 · 发表于 2010-9-13 09:59

很有意思呀。

等下文！

merycan · 发表于 2010-9-13 10:16

终于有人动手了。。。密切关注。。
PS：那个变压器真小气啊。。。

wzhzzhf1 · 发表于 2010-9-13 10:42

交易区新帖推荐

实在是忍不住了，哈好！上张寒室的图，

wzhzzhf1 · 发表于 2010-9-13 10:52

等过了保修期把6800-75V 的电容给换了。现在功放最热的是变压器。一般功放最热的是散热器。

博爱 · 发表于 2010-9-13 10:54

进来学习的，等看下文。

布罗林 · 发表于 2010-9-13 13:12

1611能改，1610是不是也可以改啊，哪位先吃个螃蟹呗？

wzhzzhf1 · 发表于 2010-9-13 14:05

1610早就有人改了。1611他买不改是怕保修，我也是忧郁了好久才决定改的，由于1611后面RC接口太少，突然间想到。其实是很简单，最低级的改。。

布罗林 · 发表于 2010-9-13 16:24

原帖由 wzhzzhf1 于 2010-9-13 14:05 发表
1610早就有人改了。1611他买不改是怕保修，我也是忧郁了好久才决定改的，由于1611后面RC接口太少，突然间想到。其实是很简单，最低级的改。。

咋改，摆摆

wzhzzhf1 · 发表于 2010-9-14 08:56

再来一张

wzhzzhf1 · 发表于 2010-9-14 08:58

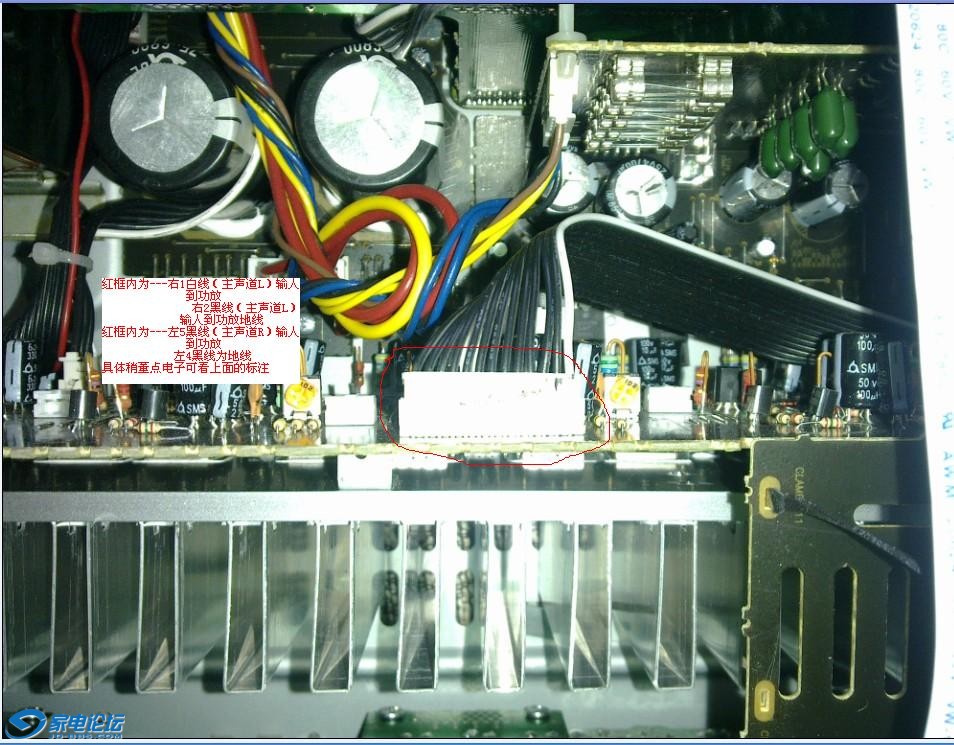

手机微距拍的，电路板标识已经看的清楚了，有电子知识的应该清楚了

wzhzzhf1 · 发表于 2010-9-14 09:09

今天又传不了了，图片超量了[s:97]

wzhzzhf1 · 发表于 2010-9-15 08:52

正面图
