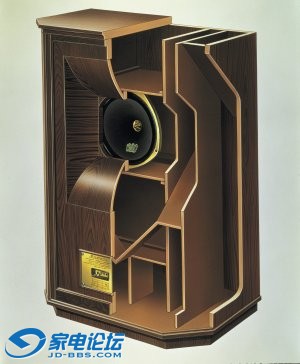

[音箱] 试在仿天朗西敏寺箱体装604E

[复制链接]

0

主题

15

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2010-8-26
发表于 2010-9-2 12:28 | 显示全部楼层
超靚…期待靚分頻的面世!

[ 本帖最后由 hj9008 于 2010-9-2 12:49 编辑 ]
回复 支持 反对

使用道具 举报

18

主题

660

帖子

16

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2009-1-28
发表于 2010-9-2 13:02 | 显示全部楼层
李老师这木工活可以的
回复 支持 反对

使用道具 举报

58

主题

1985

帖子

25

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
6
注册时间
2005-7-14
QQ
发表于 2010-9-3 11:43 | 显示全部楼层
手工赞一个
多熟一份世故,即多一分机智。多一分机智,即少却一分高雅。
回复 支持 反对

使用道具 举报

1

主题

189

帖子

-1

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2010-8-16
发表于 2010-9-3 11:51 | 显示全部楼层
难怪中国那么多地方发洪水,原来木头都被用了这地方,真浪费,还不如用来给老百姓造房子[s:14]
音联邦
回复 支持 反对

使用道具 举报

159

主题

1620

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2010-1-25
 楼主| 发表于 2010-10-13 01:41 | 显示全部楼层

焊好未调整的分频

搁下多时,现重新上图。线路板是以前设计的,还可以顶着先用。
香港弦声音响
回复 支持 反对

使用道具 举报

3

主题

214

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2007-9-20
发表于 2010-10-13 12:19 | 显示全部楼层
呵呵 做好后当真品卖出去
回复 支持 反对

使用道具 举报

47

主题

2034

帖子

118

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
10
注册时间
2006-11-28
发表于 2010-10-13 14:41 | 显示全部楼层
[s:41] [s:41] [s:41]
发烧痛并快乐着。。。 。。。
回复 支持 反对

使用道具 举报

47

主题

974

帖子

2

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
15
注册时间
2008-3-4
发表于 2010-10-13 16:54 | 显示全部楼层
原帖由 一意孤行 于 2010-8-28 11:26 发表
希望HI-FI论坛这样的贴子多一些!    那些光说不练的,吵架垃圾贴少一些吧!

[s:20] [s:20] [s:20]
回复 支持 反对

使用道具 举报

159

主题

1620

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2010-1-25
 楼主| 发表于 2010-10-14 02:45 | 显示全部楼层

接上未调试分频器的频响曲线

接上焊好的分频先测试和试听,根据图形和听感分析具体问题。逐步调整。
回复 支持 反对

使用道具 举报

0

主题

13

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
5
注册时间
2006-2-25
QQ
发表于 2010-10-14 15:00 | 显示全部楼层
真是牛人,设备也牛
回复 支持 反对

使用道具 举报

159

主题

1620

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2010-1-25
 楼主| 发表于 2010-10-15 02:20 | 显示全部楼层

分频器设计分析

未调分频604E曲线.jpg 下面分别是单元空测,进装箱后测,接上分频后的测试图。图一红线代表低音单元,白线代表高音单元。图二白线代表低音单元,绿线代表高音单元。从图一和二可以看到,高低音单元的分频点理论上应设在2000HZ,由于上述的604分频线路是经多人多次实践而成,虽箱体变化了,也决定先试试,图三绿线即是单元装箱并接上上述分频的频响曲线。从图中可以看到,中低频段从150HZ到400HZ 装箱后的604E高低曲线.jpg ,中高段1800HZ和3000HZ,分别有隆起6db以上的峰,从听感上分析,会掩盖100HZ以下的低频,做成箱音和声音偏亮,偏薄,某些弦乐突出。分析形成的原因一是箱体的前方号角。提升了部分频段的效率,二是分频器设计不合理,在高低音叠加的过程中在分频处形成很多峰谷。
回复 支持 反对

使用道具 举报

159

主题

1620

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2010-1-25
 楼主| 发表于 2010-10-17 02:38 | 显示全部楼层
最后调试完成的分频器和频响曲线。
回复 支持 反对

使用道具 举报

60

主题

2259

帖子

85

威望

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

交易诚信度
34
注册时间
2008-11-13
发表于 2010-10-17 09:55 | 显示全部楼层
原帖由 李齐车 于 2010-10-17 02:38 发表
最后调试完成的分频器和频响曲线。
这条线整滴漂亮!李老师厉害![s:20]
回复 支持 反对

使用道具 举报

159

主题

1620

帖子

24

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2010-1-25
 楼主| 发表于 2010-10-17 15:49 | 显示全部楼层

回复 43# 豆根 的帖子

夸奖了,实在不敢当,因在中频上截和高频全段还有很多不尽满意的地方,假以时日一定会有所改进。现在客人听后巳非常满意,说收货了。试听时用的也是超线性抽头6V6并联推挽20W胆机,客人自已用的是美国CALY300B胆机,十点音量在53平方店内巳是足够有余,以听四重奏和交响为主。有了仪器,对调声准确性帮助极大。
回复 支持 反对

使用道具 举报

7

主题

222

帖子

11

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2009-3-2
发表于 2010-10-17 19:16 | 显示全部楼层
从40Hz---15KHz频响曲线尽管有些峰谷,但基本还是不错的,似乎15KHz以后衰减较明显,要想将最后一段频响拉直比较困难,估计是高音单元先天特性所致,对听感影响不会很大,既然客人满意就收货。以上看法仅供参考。
