本人新房装修，急求7.1系统布线方案

pulan

本人新房装修，但对家庭影院一知半解，素闻论坛高人辈出，望能指点一二。
需求：中档7.1影院，显示设备47寸左右平板电视，要求能看高清，实现7.1环绕。
客厅面积19.3平米左右，详细情况请见下图，望各位能推荐下线材品牌种类接口、如何走线、音箱定位等，拜谢！！！



[ 本帖最后由 pulan 于 2010-8-10 15:11 编辑 ]

pulan

交易区新帖推荐

万能的家电论坛，[s:8] 求回复啊！

听风人

不接投影的话，，就是7声道的喇叭线预留。。就好了。其他直接可以在外面接的。。

还需要高清线从播放机到功放。功放到电视

还有低音炮线。。

别的貌似不要了。。。

[ 本帖最后由 听风人 于 2010-8-10 16:56 编辑 ]

o1345

47寸平板还不如投影算了。

音箱           音箱             音箱
   ||                 ||                   ||
   ||                 ||                   ||
   ||                 ||                   ||
   ||   ||=====]]  -------------]]
功放+CD 沙发沙发沙发
音箱 ||============音箱
                    投影机

在沙发边上（左边右边都可以）弄个小柜子，用来摆放功放、CD、电脑(无线键鼠)。
前主音箱、中置等所有离功放远的箱子通通预埋好地线。
这样子走线的好处是，操作方便，犯不着为了换个碟子还要跑前面去。前面中间只有中置，空了好放投影幕。
如果你喜欢在家里卡拉ok一把，如果是有线话筒，不用让话筒线横跨客厅，可以从沙发后面过来，这样话筒线不会跘住脚，也减少了话筒掉在地上发出恐怖声音的次数，还保护器材。
无论你接电视还是投影，都要预埋视频线，（要注意显卡接口与电视、投影机接口的匹配）如果你像我一样喜欢从网上下载电影的话，那就可以把电脑的电影画面接入到电视、投影里面，这样就不用忍受电脑的小屏幕了，如果你下载的是1080p带DTS电影，那就蓝光播放机都省了，你还可以试一下用这套设备玩魔兽世界啊，还可以听ape、flac音乐，这就是真正的家庭娱乐中心了。

[ 本帖最后由 o1345 于 2010-8-11 21:41 编辑 ]

rdaniel

我也有同样的问题请教大家

现有个30平方的影音室，打算做成7.1系统＋卡拉OK，视频用投影机＋HTPC。由于怕麻烦也怕室内污染，所以不打算搞复杂的吸音、扩散等处理，就没叫专业公司来做。

在网上了解到，影音室一般需要预埋的布线如下：
1、预埋环绕音箱线4根、卡拉OK音箱线2根；（这个比较清楚，没有疑问）
2、HDMI线2根，色差线、网络线、数字电视线各1根。（其中一条HDMI和色差线应该是从功放到投影机，网络线应该接到HTPC，不知另一条HDMI线和数字电视线要接到哪里？）

中尉

交易区新帖推荐

另一条HDMI线：讯源到功放也要一条。

数字电视线：接入机顶盒的有线电视信号线？

功放到投影机也不用接色差线吧？

o1345

要预埋的HDMI线1根就可以了，当然是直通比较好，又何必经过功放这个中介呢？功放是处理声音的，带个HDMI接口纯粹增加成本，偏偏有功放就带，有的投影机也是，屁股后面附带声音输出输入、甚至里面还有个喇叭。

反正我认为直通比中介好，处理声音的就只处理声音，处理图像的就只处理图像。

Ciy

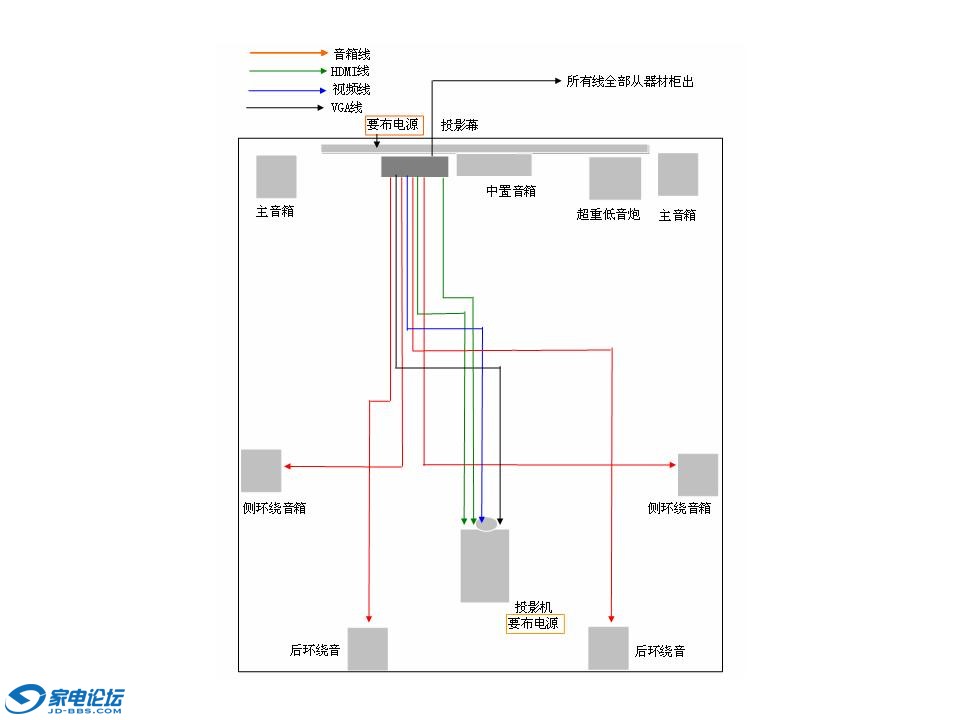

给你做个参考，前置中置炮需预埋？那就一并布上。

pulan

万分感谢楼上各位的回帖
另请教4.5米的净宽 如果上投影的能上多大的幕布，投影仪的位置有什么讲究？

haqian

http://www.DTSHD.com/doc/0/370/370185_4.shtml
把DTSHD换成pcpop，音箱布局

Ciy

100-120寸没问题，lcd的位置相对简单点，dlp就相对讲究了

o1345

投影的话一定要窗帘，窗帘最好3层，外面白、中间黑、里面花，白色反光，黑色隔光，花的装饰。

pulan

多谢各位大虾的意见
另11的朋友，DLP的摆放有讲究的话，有具体的测算办法吗？[s:15]，DLP是置顶的，有这么长的成品电源线吗?
我看了下上面有位朋友的布线图，挺不错的，器材柜哪位有图样吗（简单实用，俺是粗烧啊）。

[ 本帖最后由 pulan 于 2010-8-13 21:08 编辑 ]

pulan

[s:15] 自己顶一下[s:97]

o1345

照着这个样子自己请木匠做，不知道如你意不。

http://item.jd-bbs.com/item.htm?id=5466270160
(点击链接然后把那个jd-bbs替换成taobao)

如果有电脑，机箱又是立式的，那就在边上加个一半宽的就可以。

[ 本帖最后由 o1345 于 2010-8-15 23:03 编辑 ]
