看来液晶电视背光确实可以换哦，而且自己都可以DIY！

dw0425

原帖由 jimmyguo 于 2010-8-6 12:40 发表
个人觉得一万小时以上，都属于数字游戏，每天看5个小时，天天看，一万小时也得看5年半，很少有人用那么久吧？

至于LCD六万的寿命还是PDP10万的寿命，意义不大，而且，即使灯光寿命到了，换套背光用不了多少钱，PDPDP屏要是寿命到了，估计只能买新的了吧？而且貌似前阶段松下黑位劣化的事件，才千把小时吧？坏倒是没坏，画质下降不一样是问题么？ ...

蘑菇滴说法看来确有事实啊！！看文！！[s:97] [s:97]

拆到你想哭！独家拆解三星26英寸宽屏好久没有为大家献上液晶显示器的拆解了，在这新年之际，我们将为各位爱好液晶显示器的朋友，带来意想不到的“拆解大餐”。可以说以往的拆解相比这一次都是小打小闹，跟随我们，将让您看到泡泡网小编怎样暴力拆解到液晶的“背光灯管”。

准备看小编暴力拆解三星首款26吋宽屏2693HM

这次被我们开刀，还是一个非常抢眼的角色——三星首款26吋宽屏2693HM。下面大家就跟随小编看看三星2693HM华丽的外表下到底都有什么装备……

三星2693HM支架与屏幕靠4颗螺丝固定

我们首先将支架上的螺丝卸下

将屏幕与支架分离，下面就可以拆解屏幕了

三星2693HM屏幕背部拥有4颗螺丝固定，都集中在底部

背部的4颗螺丝已经全部拧下，不过该机缝合还是比较严实，将后盖揭开还真不易

从屏幕底边突破，通过一个细缝，将其前后外壳分离

初次拆机，一个人显得有些困难，多一个助手要轻松一些，LCD频道主编王竹岩老师不幸成了小编的助手^_^



由于怕把该机的卡扣处跷坏，拆机时我们格外细心，费了九牛二虎之力终于把前后壳掀开

哈哈！拆解第一阶段告破，后盖已经打开，三星2693HM采用什么面板即将揭晓……

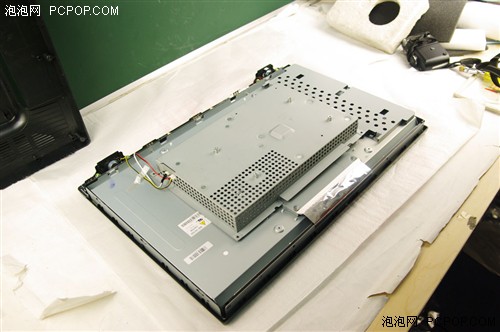

本以为拆开后壳，就能够看到该机的面板型号，可以我们错了，还有一层需要揭开

上图中，最上一层凸起的屏蔽罩下就是三星2693HM的供电模组和信号接收处理单元。而大家所关心的面板型号埋在这个屏蔽罩下面……

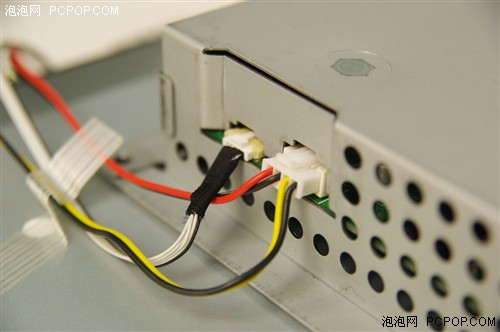

现将连接线拔下，上图中左侧为按键单元与电路板的接口，右侧为音箱的接口

这里是供电模组与背光灯管供电单元的连接



右上图中的电路是用来驱动液晶面板的关键部分

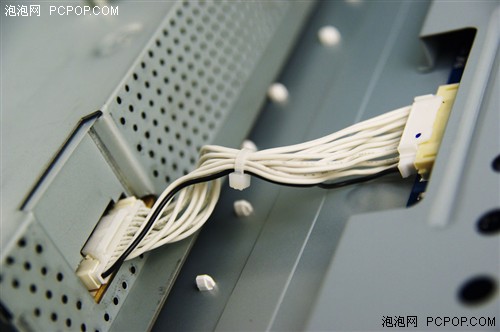

而左上图则是其与信号处理单元连接的接口，此接口拔出很费劲，并且不是防反插设计

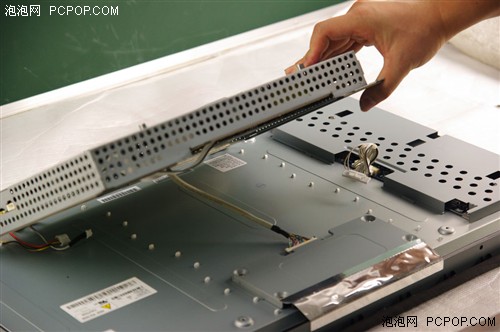

将各个接口拔下之后，终于可以将上层拿开了，面板型号就在下面

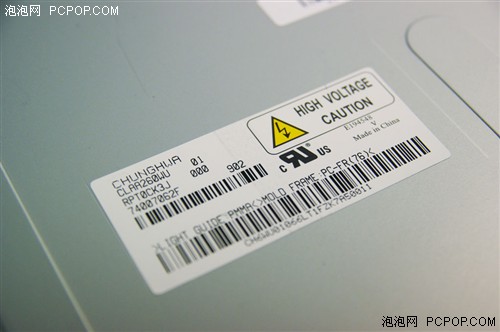

找到了！中华映管25.5吋TN液晶面板CLAA260WU01

从三星2693HM确认为25.5吋宽屏之后，我们就已经知道了其采用的并不是三星液晶面板，因为三星SDI仅有比25.5吋大0.5吋的26吋TN液晶面板。所以三星2693HM采用谁家面板，自然锁定到友达、奇美、华映三家台系面板大厂。

经过之前的“面板门”事件，网友对于同一型号液晶采用不同品牌的液晶面板进行了错误解读。其实简单的说，三星显示器和三星面板厂是两家公司，各负盈亏，这样一来，三星显示器仅仅是三星面板厂的众多客户之一，而三星面板厂也只是三星显示器众多供应商的其中之一。而这就不会造成，三星面板厂出现业务上的困难而使三星显示器遭拖累的问题出现。灵活的面板采购，才符合显示器品牌的经营。此外，每个显示器品牌都有自己完整的一套品控体系，无论是韩系还是台系面板，显示器厂商都是按照统一标准操作，所以不存在该型号采用三星面板的就强，采用其他品牌面板就差的说法，当然这是建立在同是TN液晶的基础上。关于对液晶显示器面板上的相关解读，请参阅本站强文《从三星变屏到AOC换厂 揭密液晶潜规则》

拆到你想哭！独家拆解三星26英寸宽屏

转载：泡泡网 作者：周冰 编辑：Arthur　2009-11-24 17:30:42 [投递]

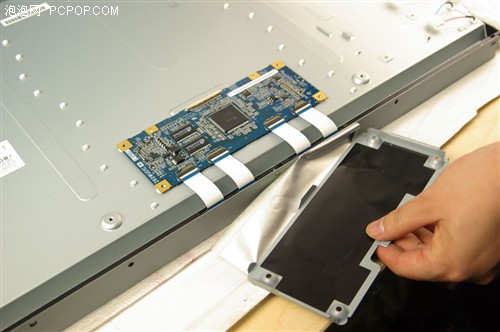

看完液晶面板品牌和型号，我们继续往下拆解，首先将供电模块和信号处理单元拆下 拆信号处理单元时，需从外部将接口上的固定螺丝拧下 这就是三星2693HM的信号处理单元，可以处理来自HDMI、DVI、D-Sub的视频信号以及音频信号的输入和输出 右侧的两个接口分别是与外置音箱和按键连接的接口，用户在使用按键进行调节时，对信号的处理调节都在这一块电路板上完成。处理好的信号，通过上端左数第一个接口传输到液晶面板驱动单元，最终驱动液晶面板完成相应的操作。 供电模块底部垫有一块塑料板，有绝缘作用 这就是整个三星2693HM的后勤保障，看起来相当养眼。没有稳固扎实的供电系统，其他设计再牛也白搭     驱动液晶面板的处理单元就在这块屏蔽罩下 将固定屏蔽罩的4颗螺丝拧下，就可以看到液晶驱动单元的真面目了 从这里可以看到屏蔽罩下面还有绝缘层 接着我们再来拆解背光灯管的供电部分，这里总共有6颗螺丝固定 很不错的做工，六项供电回路告诉我们三星2693HM采用了6组背光灯管的设计 三星2693HM拆解第二阶段结束 　　经过不停地拧螺丝，和暴力拆解，我们已经将面板与显示器的IC部分分离，这样看来，貌似整个拆解已经结束，不过为了给大家带来惊喜，我们决定冒着危险继续拆下去……

拆到你想哭！独家拆解三星26英寸宽屏

转载：泡泡网 作者：周冰 编辑：Arthur　2009-11-24 17:30:42 [投递]

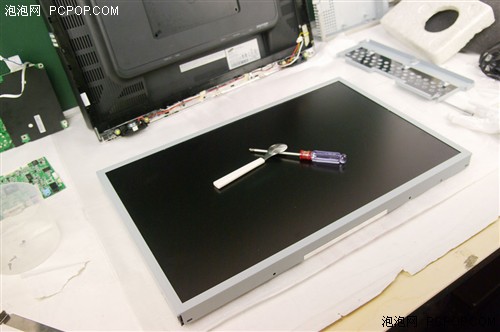

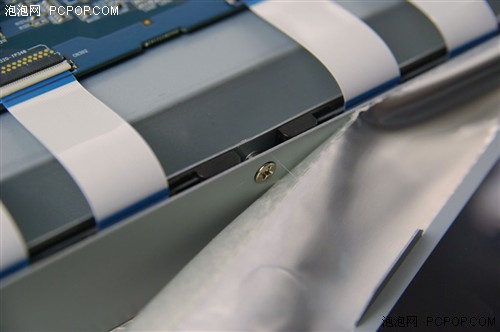

剩下只需要两个工具，一个是螺丝刀，另一个则是我们主编大人的“御用饭勺”^_^ 拆之前先留影纪念一下 开始拆解以后，怎样也取不下固定的边框架，最后发现问题出在这里 上边框有一处被胶纸粘住，而其下面则有一颗固定螺丝 将其撕下，螺丝就可以拧下来了     螺丝拧下来后，金属固定框架终于松动了，激动人心的时刻即将到来

拆到你想哭！独家拆解三星26英寸宽屏

转载：泡泡网 作者：周冰 编辑：Arthur　2009-11-24 17:30:42 [投递]

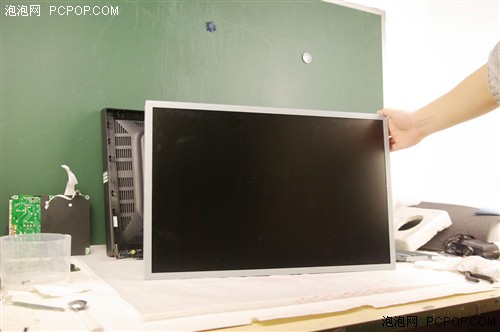

为了让大家清晰的了解到液晶面板的基本结构，我们附上上面的详解图 您没看错，那个如黑色镜面的“玻璃片”正式液晶面板，它大致由偏光板、彩色滤光片和液晶分子层组成，其中偏光板有两层 液晶面板基本工作原理 液晶分子本身不会发光，也不能显示颜色，那么它到底是怎样显示亮度不一、色彩丰富的画面的？由于液晶分子不会发光，需要借助背光来辅助，而驱动单元控制液晶分子的偏转角度，可以使光线亮度透过程度不同，从而呈现出不同的黑白灰阶层次，这样我们就能看到具备层次感的画面。光线在向外透射，将会透过彩色滤光片，这是液晶面板出“色”的组件。彩色滤光片上R.G.B（红.绿.蓝）三个子元素为一组，对应液晶上的一个像素，而彩色滤光片上子元素的不同调节，就会调节出该像素上的颜色，众多像素的不同颜色和灰阶层次就组成了一副完整的具备生动色彩的画面。这是液晶显示画面的大致原理，其实整个过程是非常复杂和精密的，不过对于玩硬件的朋友来说，这些知识已经足够了，并且还可以帮助您理解液晶亮点、彩点产生的基本原理。 液晶面板的横截面特写，从这里可以看到液晶面板的基本结构层次，其中最厚的那层玻璃则是液晶分子层 用游标卡尺量一下，华映25.5吋液晶面板厚度为1.84mm 这个镶嵌在液晶面板四周共10片的薄膜物，是液晶分子的相关驱动单元，其中左侧两个、顶侧8个

拆到你想哭！独家拆解三星26英寸宽屏

转载：泡泡网 作者：周冰 编辑：Arthur　2009-11-24 17:30:42 [投递]

液晶面板背面拥有明显的反光特性，可以当镜子用 拿起液晶面板层时，感觉这层玻璃很脆弱，因此搬动时都异常小心 从这里看，液晶面板层还有明显的透光性 游标卡尺的“身影”清晰可见，不过具体细节看不清 这让小编想起了以前曾经有一网友指出其购买的液晶显示器内居然有一只压扁的苍蝇，还会移位，其实这只苍蝇就是卡在了液晶面板与背光层之间。其指责该液晶显示器品牌“不仁不义”，不过小编看来，LCD品牌检查不利负有一定的责任，不过连浮尘都有严格苛刻要求的面板生产车间，居然还会有苍蝇飞进去，面板厂应付全责，当然这是建立在该用户自己没有DIY其液晶的基础上。 看到了液晶面板层和背光系统，是否已经拆解结束，NO！我们还将继续拆，看看白色底板下的背光灯光究竟是啥模样……

拆到你想哭！独家拆解三星26英寸宽屏

转载：泡泡网 作者：周冰 编辑：Arthur　2009-11-24 17:30:42 [投递]

首先我们要将一端固定的液晶面板层拧下，方便背光系统的拆解 主编大人的饭勺终于用上了 哈哈！一不小心，把固定背光系统的塑料边框撬开了 框架拆解完毕，真是让人激动不已 背光系统最上面的则是三片白色薄膜和一层很厚的扩散板 我们先来看一下液晶背光系统的结构示意图 这样我们大致可以了解到，我们所看到的三层白色薄膜分别是两张棱镜片加上最上面的保护膜，而最厚的那一层则是将背光扩散均匀的扩散板。 扩散板的厚度达到1.54mm，与液晶面板层（1.84mm）的厚度相差不远

拆到你想哭！独家拆解三星26英寸宽屏

转载：泡泡网 作者：周冰 编辑：Arthur　2009-11-24 17:30:42 [投递]

将保护膜、棱镜片、扩散板拿开，终于看到了激动人心的CCFL冷阴极背光灯管 该面板拥有6组长“0”形的冷阴极背光灯管，这样的灯管布置，可以改善大屏液晶的亮度均匀性，使画面更加出色 灯管极细，与粗钢丝的直径差不多 量一量！其直径大概3.37mm 由于灯光极细，因此非常脆弱，我们再用游标卡尺测量其厚度时格外小心，手都不敢抖一下，并且屏住呼吸。不过测量时也不免出现一些误差，因此数据仅供参考。 每一组灯管都有供电接口 到此，我们已经拆解完成，如果再往下拆的话就是把灯管拆下来，不过小编还没有这么高的技术，并且这么贵的机器，想一想还是免了吧！要不真的是喝着西北风过大年了。 整个拆解过程，让我们感受最深的则是，这东西比撬罐头还要费劲，因此小编手指上多了几个口子，不过好久都没有拆得这么爽，想想也值了。此外，三星2693HM的整体做工还是非常出色的，每一部分设计都严谨扎实。在拆完会装的时候，我们也遇到了不少麻烦，如液晶面板背部的清洁，一些接口的插拔等等。

sdwflzg

高手，太能搞了！

avava

我想知道他怎么装回去。

枪手脑残

夜里面板组装 拆卸都必须在无尘环境的

现在就是装回去也不能用了

stefxia

知道液晶显示器构造有多简单了吧? 那还会被LED给忽悠么? 如果不是那么简单,也不会有那么多手工作坊做LCD组装

ralfjones

谁这么有空会去拆，用的差不多了也可以换了。另外小蘑菇的那段话完全没有意义，首先松下黑位劣化只不过是松下某一个机型的设计缺陷，并不代表等离子，液晶有缺陷的机型也很多，拿上来讲算什么意思呢？何况即便是那个黑位劣化所有等离子都有也是人眼很难察觉的程度，劣化大家都有，液晶用过两三年背光也会变色变暗。其次，研究什么6万小时10万小时本身就是吃饱撑了，CRT显像管的寿命也就几万小时，但当时买电视的时候谁去关心过，十几年用下来的人多得是，买来就放心用，液晶和等离子市场上经过多年的考验都已经是很成熟的产品，寿命问题根本不值一说，不值一比，我单位05年前买的那批42寸等离子展示机一天10小时用下来不是照样好好的，屏幕说没有劣化是不可能的，但是起码眼睛看不明显，这已经足够了。成天比来比去有什么意思吗？

[ 本帖最后由 ralfjones 于 2010-8-6 13:41 编辑 ]

枪手脑残

原帖由 stefxia 于 2010-8-6 13:39 发表
知道液晶显示器构造有多简单了吧? 那还会被LED给忽悠么? 如果不是那么简单,也不会有那么多手工作坊做LCD组装

大哥，你这个论断下的太草率了

   一个B/L中的材料技术更新，就够3M公司研究了那么久的了。。。

何谈LCD简单？？？

根号2

原帖由 枪手脑残 于 2010-8-6 13:36 发表
夜里面板组装 拆卸都必须在无尘环境的

现在就是装回去也不能用了

能用的.电脑城就有灯管卖可以换的.
有些二手翻新显示器和本本都换过.
相机的屏幕简单点.但基本一样.我的相机断过背光灯排线.我自己拆开搞过.
里面基本上一样.就是里面不是灯管.是几个小灯.
现在相机又能用了.[s:14]

枪手脑残

呵呵 不能的哦

图中已经把导光板 扩散片等全部拆了

装回去肯定不行的~~~

城里的雨夜

说不定未来就有定制的电视了
某品牌的面板，某品牌的背光组，等等
最近有个什么盘古好像就搞什么DIY

根号2

原帖由 枪手脑残 于 2010-8-6 14:27 发表
呵呵 不能的哦

图中已经把导光板 扩散片等全部拆了

装回去肯定不行的~~~

你是指背光部份那几层东西么?

枪手脑残

恩~~~~

根号2

我的相机就是给我拆到一片屏幕+屏幕面壳+背光部份.
背光部份拆开是3层白色东东.一层银色,跟镜子一模一样的膜.然后是一组很小很小的灯.可能是LED灯吧?加一个铁壳.好像是4个灯.焊死在排线的末端.

老艾

换灯管的事情，有公司这么干的，主要是接控制室的工程，一换一批的做监视用的液晶显示器。但是灯管不是随便买到的。全球做CCFL灯管的厂家如下：
日本：1）东芝哈里森  2）三肯 3）NEC  4）日立 5）松下（已经关闭）；6）斯坦雷（已经关闭）
韩国：1）锦湖        2）喜新 3）物里  4）汉索
台湾：1）威力猛,威友  2）奇耀 3）成创  4）台达电（已经关闭）
中国大陆：宜昌劲森
各显示器使用的灯管数量不同，管径和长度不同等等性能参数是不同的。最好能买到其使用的品牌和规格替换。
要是买不到，只能拆下没有损坏的旧灯管去找个中国的厂家测试数据，订做。
中国大陆有很多小厂做类似CCFL灯管的。但是除了宜昌劲森可以做TV用，这些小厂的灯管大多只能做广告灯箱照明用，不可以用做显示器用。

根号2

原帖由 枪手脑残 于 2010-8-6 14:50 发表
恩~~~~

如果你指那几层东西的话.拆了没关系的.能用的.你不弄脏了就行.我拆过了.我的背光灯封在里面.不拆很难修.直接飞线焊过去[s:68]
