关于SONY KSS-150A、210A、212A的代换！！~~~~~~~~~~~

叶荣玉

[s:68] [s:68]


关于SONY KSS-150A、210A、212A光头的代换！！~~~~~~~~~~~
网上有很多关于上面三个光头的代换话题，，[s:68] [s:68] 在此也不妨水水我的看法！！！当然也是亲历亲为后的感受。，，，，











[s:6] [s:6] 注意——图上剪头所标的210A说是这个红色的DD是电阻。

        这是一个特大的错误，这DD是PF级的“鉭电容”！！！！



[s:68] [s:68] [s:68]

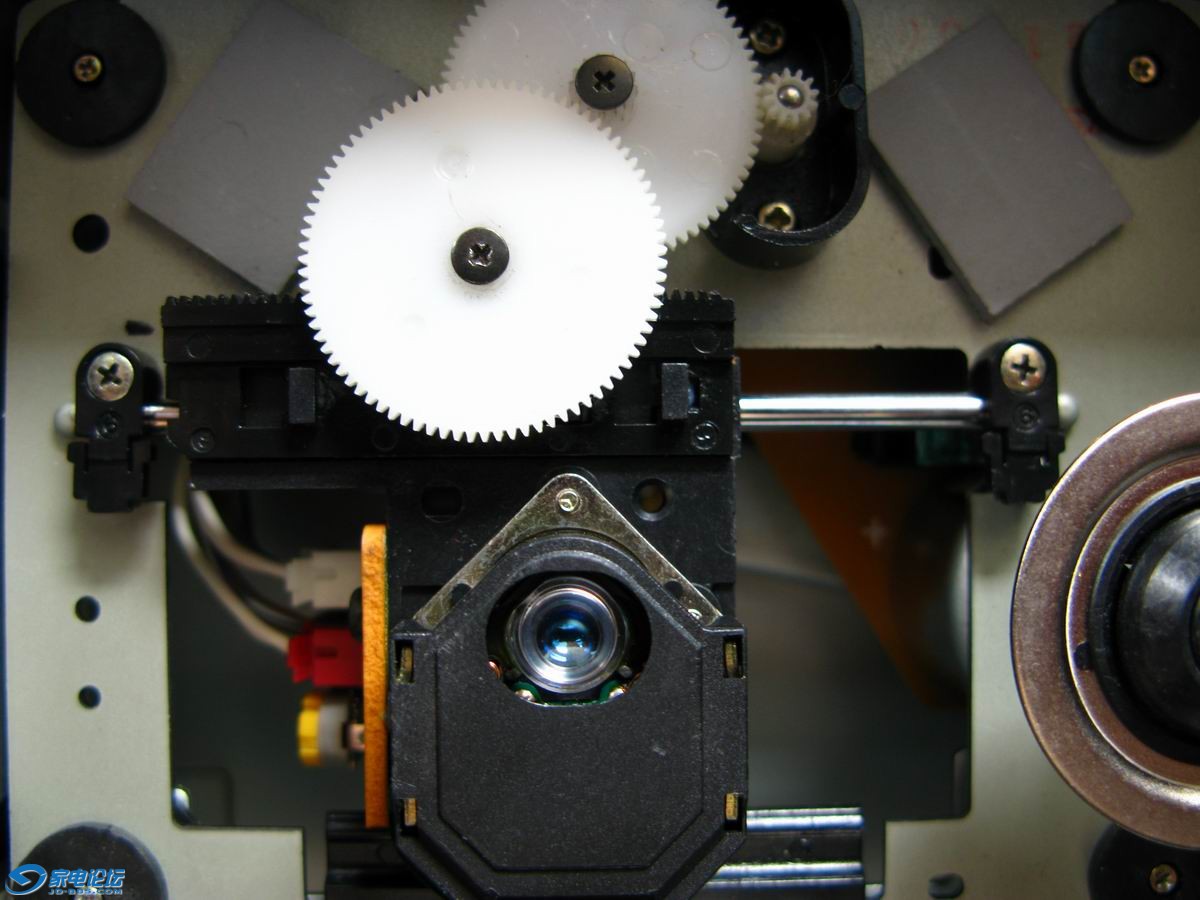

看看如何卸下KSS-150A————看图：

A：松开图片上三个螺丝（金属杆两端的固定锁螺丝两只，，上面的传动齿轮上一只），，即可轻松拿下150A光头，，然后拔下连接线（也可没有卸螺丝前，，用小捏子拿下）。。



B：换上相同规格的新光头，一定要看先看准并记下原先光头微调电位器在什么位置，这样新光头的起始调整就变得异常轻松。

一次不行，那就要重新多调几次，每次都只能是极其的“微调”之。因为是相同规格的光头代换，机器上其它有关的微调都无须也没必要去动它的！！！！这一点，，一定要切记！！！！


一旦读碟完全OK，，就算是万事达吉！！一台全新的机器又来了！！！


[s:41] [s:41] [s:125] [s:125] [s:125] [s:125] [s:125]



C：如果是不同规格的，，如150A换上了210A，。。。那就要慢慢调整了。，，，，


D：在没有监测仪器的条件下，不同规格的光头一经调换后，，猛一听，似乎听不出有多大的变化，但细细听之，就很不对劲了。，，，，尤其时盲目的调节了线路板上的聚焦、寻迹、增益等微调电阻后，，，麻烦的事就更大了，，，


————监测和调试CD光头一个很重要的步骤，，，就是CD眼图的观测，，，，这可不是一般人能做的！！！


E：万不得以只能将就着用，，，那已经部式原来的CD了，！！！！[s:41] [s:41]




[ 本帖最后由 叶荣玉 于 2010-7-17 16:54 编辑 ]

叶荣玉

交易区新帖推荐

[s:97] [s:97] 继续上图——看图说话更方便~~[s:97] [s:97]

[ 本帖最后由 叶荣玉 于 2010-7-17 09:01 编辑 ]

黄埔军校校长

[s:39] [s:39] [s:39]

叶荣玉

原帖由 黄埔军校校长 于 2010-7-17 08:56 发表
[s:39] [s:39] [s:39]

[s:40] [s:67] [s:66] [s:37]

叶荣玉

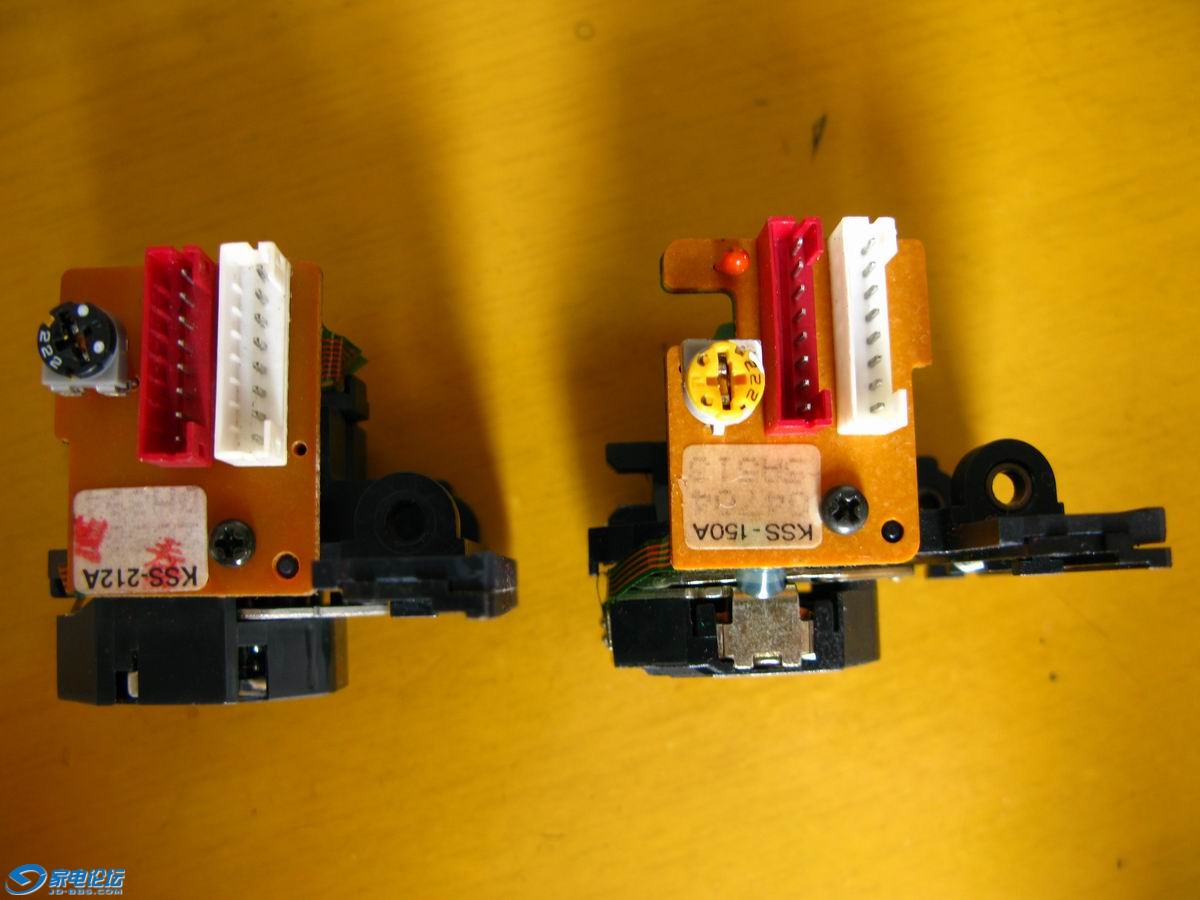

[s:37] [s:37] [s:127] [s:127] [s:127] 二楼的图片时原装的SONY KSS 150A和212A的图片，，，
】

先看第二张的，，，



除了一楼刚注明的解说的那个PF级鉭电容，，150A有，，，而212没有之外，，，其它的仅从障碍了的视角PP，，，就似乎看不出有太多的区别，，，




2010-7-17 09:01

叶荣玉

交易区新帖推荐

[s:97] [s:97] [s:97] 再仔细的看看，，，，那区别就大了去了，，，，




2010-7-17 09:01





[s:18] [s:18] 恐怕还有人没有看出来————着不仅仅是外形体貌，，，关键是两个光头的“激光发射器”————棱镜的焦距长度大不相同！！！！！这就像傻瓜相机的广角与可以变焦的长角镜头一样有着天壤之别！！！


[s:15] [s:15] :shutup: :shutup:

叶荣玉

[s:97] [s:97] 还有啊！！！！！再仔细的看看光头前后移动的滑动套轴孔，，，易个是金属铜，，，一个彻头彻畏的塑料，，，，，[s:18] [s:18]

andyyao

210A,152A,150A等光头的引脚图,方便代换时修改.

叶荣玉

[s:29] [s:29] [s:29]


看了以上俩个光头组件经纬分明的分野，，，，你还会觉得它们一样可以代换吗？？？？


仅从“完全一样的”配线连接端口的代换上看，，，似乎“完全可以”！！！！————但是，，这个要命的但是，，却完全击跨了一些追求完美的发烧友那点焦脆而虔诚的心！！！！[s:41] [s:41] [s:41]




那么，，，到底能不能直接代换呢？？？？？？？？？？？？？？



的确能，，，，但，，，呵呵，，就这个但是————[s:14] ，，代换后的音质效果，，，有人说很明显，，，有人说，，差不多！！！

到底有多少区别呢？？？我说，，，很大，，，非常大，，，而且，，代换不好的话，，，简直就是拿DD一起自焚！！！！！[s:41] [s:41] [s:41]


既然能，，，那么怎样代换才能保证CD机如往常一样兢兢业业，一切照旧，绝不偷懒呢？？？

有————一可用150A代换210A，，或212A，。，，也就是由高向下兼容，。，，显然，。，，150A比210A、212A高级很多！！！！！

[ 本帖最后由 叶荣玉 于 2010-7-17 09:31 编辑 ]

叶荣玉

原帖由 andyyao 于 2010-7-17 09:20 发表
2:funk: :funk: 10A,152A,150A等光头的引脚图,方便代换时修改.

:funk: :funk: 来人了，，，高手，，，咱先闪一下，。。。[s:102] 认真听讲，，，，[s:125] [s:125]

聆至静

送只210A原装全新头来吧叶老.[s:14] :victory:

叶荣玉

原帖由 聆至静 于 2010-7-17 09:46 发表
送只210A原装全新头来吧叶老.[s:14] :victory:

[s:97] [s:18] 木油

andyyao

原帖由 叶荣玉 于 2010-7-17 09:33 发表




:funk: :funk: 来人了，，，高手，，，咱先闪一下，。。。[s:102] 认真听讲，，，，[s:125] [s:125]

高人谈不上,只是前几日刚修过台安桥701CD机.这类使用KSS150A,152A其实光头很耐用,读片不良大都是主轴电机炭刷不良,通电在酒精中转几分钟都能恢复使用.只是这类光头全新品在市场上找不到,所以才用KSS210A代换,至于音质也不能苛求,总比报废整机要好些吧.图中光头引脚略有区别,代换时对换排线就可.

叶荣玉

原帖由 andyyao 于 2010-7-17 10:00 发表

高人谈不上,只是前几日刚修过台安桥701CD机.这类使用KSS150A,152A其实光头很耐用,读片不良大都是主轴电机炭刷不良,通电在酒精中转几分钟都能恢复使用.只是这类光头全新品在市场上找不到,所以才用KSS210A代换,至于音 ...

:funk: :funk: :funk: :funk: 安桥C701是东芝的线性行磁光头的啊！！！！！也能用SONY 150。。150代换？？？？？？[s:20] [s:20] [s:20] [s:6] [s:6]



这个东芝的光头我有完好的，，，就是CD机多年前就挂了，，，，[s:6] [s:6]

andyyao

原帖由 叶荣玉 于 2010-7-17 10:14 发表




:funk: :funk: :funk: :funk: 安桥C701是东芝的线性行磁光头的啊！！！！！也能用SONY 150。。150代换？？？？？？[s:20] [s:20] [s:20] [s:6] [s:6]



这个东芝的光头我有完好的，，，就是CD机多年前 ...

安桥C-701XD是用SONY KSS152A光头,叶兄的701后缀字母不同吧.
