真正的平衡放大与平衡传输端口，以及假平衡传输的识别~~~~~~~~~~~~~~~~~~

叶荣玉


             真正的平衡放大与平衡传输
        以及假平衡传输的识别




    所谓的平衡式线路放大，就是在一路（看好了这儿说的是一个声道！！比如L或R[s:97] [s:97] ）音频传输中，使用三条线来同时输入音频信号。其中一条为地线，而剩下两条分别传输音频信号的正半周和负半周。

   在采用真正平衡式音频放大技术的功放内部，这两组信号分别使用两套放大器（或者差分输入输出的放大器）进行放大，然后将放大后的正半周和负半周信号再在负载上耦合成一个完整波形输出。

   之所以要使用平衡式输入，是因为在平衡式输入中，地线是独立悬浮的，而它的每条线路只传输一个半周的信号，这样将原有音频信号的交变式信号变成了差动式的信号，减少了交流串扰和外界的干扰，从而减少了信号的噪音。

    但是，平衡式输入的原理本身，要求它使用两套完整且完全相同的功放电路分别对正负半周的信号进行放大。而且更重要的是，它对于两套电路的配对性要求极高，否则信号就不能完美的耦合。 因此，真正的平衡式放大，要放大R / L立体声信号就需要4个放大器，所以成本要比非平衡高很多。

    对于功放的音频电路来说，平衡式放大由于每个放大器的电流方向相反，正好弥补了电源电压的波动，从而使得供电更加稳定。这样一来，由于电源内阻造成的分离度的影响可以得到有效的抑制，因而声场更为开阔，背景更为纯净。

   由此可见，在音频信号的放大与传输过程中，采用完全彻头彻尾的平衡式放大线路，是追求音频信号完美放大与传输的最佳途径之一。但是，成本的增加也是显著的。

   带有XLR输入或输出接口的音响器材，并不一定代表它就是采用了真正的全平衡放大技术！！！！[s:6] [s:6] 很多时候，这种看似很“专业”的XLR接驳端口，其实，充其量也就是一个平衡输出或平衡输入连接端口而已。


   很多初哥一看到器材上有XLR接口，就想当然的认为：这肯定是全平衡式的音频放大器。[s:97] [s:97] 最好还是看看说明书厂家是怎么说的吧！！而这种带有XLR的I/O端口的机器是否是真平衡或假平衡，不用拆开机器就可以用以些很简单可行的方法进行识别。既使一些机器的I/O输出输入是真正的平衡连接，也并不代表该机器就具备或采用了真正的全平衡放放大（线路）技术。[s:15]






[ 本帖最后由 叶荣玉 于 2010-7-15 06:04 编辑 ]

叶荣玉

交易区新帖推荐

   在采用真正平衡式音频放大技术的功放内部，这两组信号分别使用两套放大器（或者差分输入输出的放大器）进行放大，然后将放大后的正半周和负半周信号再在负载上耦合成一个完整波形输出。

    立体声的LR声道，就意味着四套放大器（线路）！！！[s:41] [s:41] 我的乖乖龙的洞，一般的放大器怎么能容得下这许多的线路啊！！[s:14] [s:14]

叶荣玉

[s:37] [s:37] [s:37] 上面是摆渡来的，，，不要砖我喔！！！！！[s:54] [s:54] [s:54] [s:54]

zhangjian1965

叶帅 俺的是真正全平衡

zhangjian1965

电路原理图 [其中一声道的半周]

[ 本帖最后由 zhangjian1965 于 2010-7-14 15:08 编辑 ]

叶荣玉

交易区新帖推荐

原帖由 zhangjian1965 于 2010-7-14 15:07 发表
电路图

[s:21] [s:21] [s:21] [s:6] [s:6] [s:6] [s:68] [s:68] [s:68] 这个我早就知道的！！！！[s:20] [s:20] [s:20] [s:20]

zhangjian1965

简单地说真正全平衡是从头到尾  似四路  而对对归一

[ 本帖最后由 zhangjian1965 于 2010-7-14 15:32 编辑 ]

死磕

原帖由 叶荣玉 于 2010-7-14 14:48 发表

        真正的平衡放大与平衡传输
      以及假平衡传输的识别




    所谓的平衡式线路放大，就是在一路（看好了这儿说的是一个声道！！比如L或R[s:97] [s:97] ）音频传输中，使用三条线来同时 ...

你懂个P！垃圾佬臭要饭的。

叶荣玉

原帖由 zhangjian1965 于 2010-7-14 15:11 发表
简单地说真正全平衡是从头到尾  似四路  而对对归一

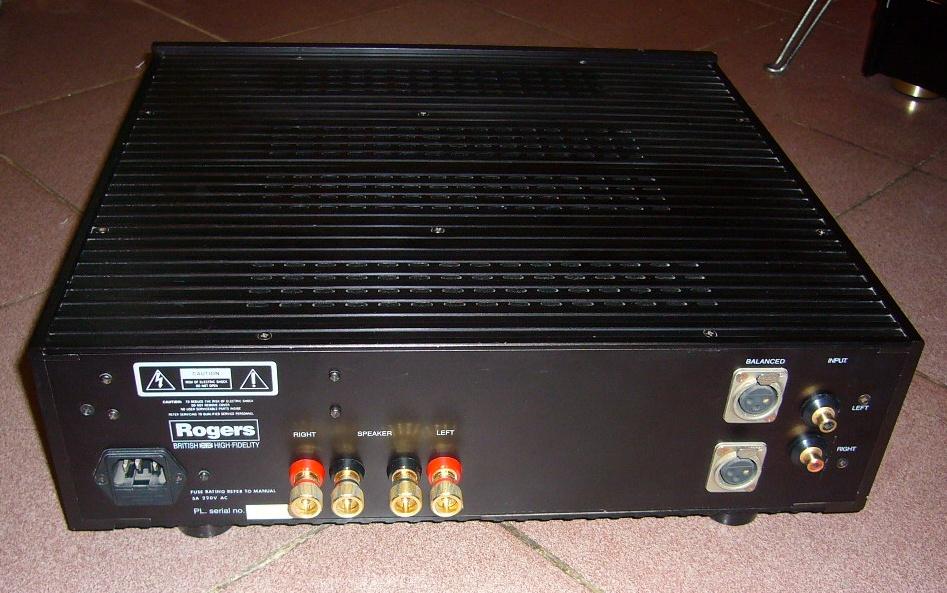

[s:97] [s:97] 张兄帮俺看看，，俺刚到手的DD，，是不是全平衡放大！！！！！？？？？[s:139] 面板上有平衡输入输出切换开关！！！！！









[ 本帖最后由 叶荣玉 于 2010-7-14 15:22 编辑 ]

imidazole

[s:197] [s:197] [s:197]

44061716

进来学习

叶荣玉

原帖由 imidazole 于 2010-7-14 15:16 发表
[s:197] [s:197] [s:197]

[s:21] [s:21] [s:21] [s:21] [s:6]

死磕

原帖由 叶荣玉 于 2010-7-14 15:15 发表



[s:97] [s:97] 张兄帮俺看看，，俺刚到手的DD，，是不是全平衡放大！！！！！？？？？[s:139] 面板上有平衡输入输出切换开关！！！！！


http://hifi.gxcnc.net/hifidb/getdata-db.html?id=26905&&type_x= ...

又捡回了新垃圾。

zhangjian1965

原帖由 叶荣玉 于 2010-7-14 15:15 发表



[s:97] [s:97] 张兄帮俺看看，，俺刚到手的DD，，是不是全平衡放大！！！！！？？？？[s:139] 面板上有平衡输入输出切换开关！！！！！


http://hifi.gxcnc.net/hifidb/getdata-db.html?id=26905&&type_x= ...

无电路,看照片看不清.  看输入处象是假的.只是猜[s:97]

ntyz680

晒真正全平衡的前驱板和OBD后驱板
