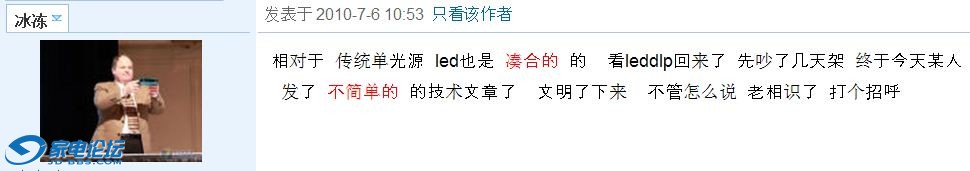

相对于 传统单光源 led也是 凑合的 的 看leddlp回来了 先吵了几天架 终于今天某人 发了 不简单的 的技术文章了 文明了下来 不管怎么说 老相识了 打个招呼
平射这个东西主要靠摄影技术 别人普通使用者很开心的随手发了平射 是想和大家愉快共享的
先简单介绍一下卡西欧在世界上申请了 60项专利技术 的内部构造图
基于对新技术的关注我们是非常迫切的想知道他的技术原理。虽然casio放出了一些描述图，如上面的图片，但是作为我们来说，当然是不能满足的，我们同样有我们的方法，拆开看看。
Doch eine erste interessante Beobachtung machen wir direkt schon auf der Unterseite: Hier befindet sich ein aufschraubbarer Deckel, ähnlich einem Lampenschacht. Öffnet man diesen, kommt eine Art Modul zum Vorschein.
我们首先观察下底部。底下是一个可拆开的盖板。拆开它可以见里面的模组。
Dieses lässt sich, ähnlich eines typischen UHP-Lampenmoduls, nach Lösen weniger Schrauben aus dem Gerät ziehen. Zum Vorschein kommt aber natürlich keine Lampe, sondern das Lasermodul des Hybridbeamers.
这个模组和UHP还是比较象的，当然没有UHP的灯泡，而是混合光源。
Nicht ein einzelner Laser, sondern gleich
24 an der Zahl sorgen für das blaue Licht
图片可见，不是一个激光灯，而是24个组成的模组
Und hier erleben wir eine erste große Überraschung: Das blaue Laserlicht wird nicht durch eine einzelne Diode erzeugt, sondern durch eine ganze Batterie, 24 an der Zahl. Im Bild oben sind die einzelnen Mini-Linsen zu erkennen, die jeder Laserdiode vorgeschaltet sind. Ein Blick in den nun leeren Schacht zeigt den Beginn des Lichtweges:
惊奇，蓝色激光不是由一个二极管发出的，而是整个24个组成的，图上的每个小孔就是一个。
Acht senkrechte Spiegel, im Winkel von 45° zum Lasermodul ausgerichtet, reflektieren das Licht eines jeweiligen Diodenpaares „um die Ecke“ in den gemeinsamen Lichtkanal. Die Bauweise mit von Außen wechselbarem Lasermodul wirft Fragen auf: Geht der Hersteller etwa davon aus, dass die Laserlichtquelle nicht komplett wartungsfrei für die nächsten 20,000 Stunden funktioniert? Sollen vorzeitige Wechsel so für den Service erleichtert werden? Wieso findet sich kein entsprechender Wechselschacht für die rote LED?
8个垂直方向的小镜子成45度对着激光模组。他们反射光线，并把光线混入一条通道。这种从外部可以更换的机构设计为我们带来了第一个疑问：厂家的的设计初衷是不是同样对20000小时无障碍运行有所保留。通过这样的设计，更换的时候就比较容易一些？但是，为什么没有对应红色led的替换灯架呢？
Wir setzen unsere Untersuchungen fort und nehmen en Gehäusedeckel des Projektors ab. Im Inneren zeigt sich ein typischer Aufbau mit oben liegender Signalplatine.
我们带着这样的疑问继续了我们的探索。
Bei der langen Metallröhre oben links handelt es sich um die ausgeklügelte Projektionsoptik. Um einen großen Zoombereich zu ermöglichen, wurde sie nicht in die Breite, sondern Länge gebaut. In der Mitte (rechts von der Signalplatine) sehen wir das oben bereits erklärte Lasermodul, rechts im Gehäuse die Stromversorgung mit entsprechender Schaltelektronik.
图盘左上的金属管状物是镜头模组。为了实现大变焦他采用了细长的设计而不是短粗。中间的部分，电路板的右侧是激光模组，最右侧则是电源模组。
Wir entfernen die Signalelektronik, auf der sich keine besonderen Komponenten oder Chips befinden, es handelt sich bei der Bestückung um typische DMD-Steuerchips aus dem Hause Texas Instruments.
我们拆下了电路板，他的上面没有特别的部分和芯片，其功能为DMD的控制，来自于德州仪器。
Unter der Platine sind wir schließlich am Ziel, hier kommt jetzt der gesamte Lichtweg zum Vorschein. Auffällig ist dabei der offene Teil zur Lichtbündelung, bevor der geschlossene DLP-typische Teil des Lichtweges beginnt.
电路板的下面我们找到了我们要找的部分---光路部分。
Wie funktioniert nun das Beleuchtungssystem aus Laser + LED + Phosphorrad? Die Realisation ist so einfach verständlich wie genial:
混合光源是如何发生作用的呢？其实他的实现还是很容易理解的
Wir beginnen mit dem roten Anteil, der von einer LED emittiert wird. Letztere befindet sich rechts im Bild und wird von einem Flachbandkabel verdeckt. Sie leuchtet geradewegs durch einen halbdurchlässigen Spiegel hindurch (langer roter Pfeil), bevor der Lichtstrahl durch einen halbdurchlässigen Spiegel nach unten in den verkapselten Lichtweg umgeleitet wird. Von hier wird es auf den DMD gelenkt, der die Helligkeitsanteile pixelbasierend moduliert, bevor es den Projektor durch die lange Optik verlässt.
我们从红光说起吧。红色光箭头标示了红光的路径，红光源位于图片右侧，首先直射出来并通过一块半透镜，然后通过45度镜反射入光路，那个挡住的空间里。这里是由dmd控制的，主要是控制像素对应的亮度。
Komplizierter wird es bei den blauen bzw. grünen Spektralanteilen der Farbdarstellung. Um dies genauer zu erklären schauen wir uns erst einmal das dazugehörende „Farbrad“ an, das nur so groß wie eine 2Euro Münze ist. Statt aus herkömmlichen Farbsegmenten besteht es aus einer Aluminiumscheibe, die am Rand fast vollständig mit Phosphor beschichtet ist. Nur ein ganz kleiner Teil besteht aus einem transparenten Glasfenster.
蓝色和绿色就有相对复杂一些了。为了进一步解释，我们还是先来看下色轮吧。其大小如同2欧硬币。与一般色轮不同的是，这是一个大部分铝制的涂满磷涂层的，只有一小部分是透明玻璃的色轮。
Das Farbrad wird im Lichtweg direkt von dem durch die Spiegel gebündelten blauen Licht des 24-Dioden-Lasermoduls belichtet. Trifft es auf den kleinen „Fensterglas-"Abschnitt, passiert es unverändert das Farbrad. Gelangt es aber auf den hellen Phosphorstreifen, emittiert dieser angeregt durch die Laserenergie grünes Licht, allerdings nicht in die selbe Richtung, sondern entgegengesetzt reflektiv. Es handelt sich sozusagen um eine Phosphor-Spiegelschicht.
当要显示蓝光时，光将直接透过玻璃部，路径见蓝色箭头。当要绿光时，蓝光将被磷涂层色轮反射并变为绿色，路径见绿色箭头。
Damit das grüne Licht nicht zurück in die Lichtquelle strahlt, muss es von einem halbdurchlässigen Spiegel abgefangen werden. Dieser reflektiert es nach links weg (grüne Pfeile), wo es von einem weiteren Spiegel ebenfalls in den verkapselten Teil des Lichtweges Richtung DMD-Chip / Optik gelenkt wird. Durch dieses einfache Prinzip entsteht abwechselnd rote und grüne Beleuchtung. Der Energieverlust durch die Phosphorumwandlung wird durch die längere Leuchtzeit ausgeglichen, deshalb ist das Fenster auf dem Farbrad im Verhältnis zum Phosphor so klein.
为了防止反射回的绿光混入入射光源，他将被通过一块45度半透反射镜反射并通过半透镜，然后再次45度反射进入dmd控制区。由于绿光的光路比较长，能量消耗也就多，为了平衡蓝绿光的能量，才出现了色轮上透明区域少，图磷区域多的设计。
Typisch für einen solchen Single-Chip Aufbau ist die sequentielle Farbdarstellung, die Grundfarben werden stets zeitlich hintereinander auf der Leinwand abgebildet. Durch den Einsatz zweier Lichtquellen ist es aber im Casio Beamer möglich, Rot bei Bedarf zeitgleich mit Blau oder Grün zu mischen. „Echtes“ Magenta oder „Gelb“ wird so zusätzlich ermöglicht, was eine bessere Helligkeitsnutzung und höhere Farbreinheit ermöglicht, als bei herkömmlichen RGB-Farbrädern.
这种比较简单的设计是基于光的先后到达并混色的原理。基本光连续不断的到达幕布，然后通过红和蓝，红和绿的混合来实现洋红和黄。对比以前RGB色轮，这种方法使更高的亮度和更好色彩成为可能。
西欧蓝色激光模组 有人现在买回来拆了做激光笔，蓝色二极管目前别处找不到
K0gEGk~$(KGrHqUOKiUEwSBd,NPwBMGMDd5oYg~~_12.JPG)
qj!BGk~$(KGrHqMOKi8EwIcdp4VSBMGMGCbHy!~~_12.JPG)
有比较专业的点的平射 偏偏某些人要装瞎子
某使用者 相对算是摄影爱好者的 平射和平射说法
我用的是珠光白幕，平时投幻灯的，增益应该比较高
经过EPSON色彩管理设备调整前后的对比
色彩管理之前：

2010-6-15 00:45
色彩管理之后，基本上准确了
2010-6-15 00:45
把色彩管理文件共享给大家，释放出来每次用投影的时候使用，应该色彩会准确一些
 DISPLAY1_Native.zip (7.31 KB)
DISPLAY1_Native.zip (7.31 KB)
下载次数: 265
2010-6-15 00:48
上一张动态的，BBC《家园》，720P格式，仅仅裁剪，未作任何处理，个人感觉色彩比较准确了，蓝色非常纯，很骚
发图受到限制，再来一张试试。家园的片头，那个蓝色真的非常舒服，从来没在其他投影上看到过。。。。
2010-6-15 00:52
发现没有发图限制了。。。再多上几张，以蓝色为主，毒一下大家
德文介绍
Verarbeitet werden alle gängigen Auflösungsvarianten von VGA bis UXGA, wenn auch letztere mangels nativer Auflösung herunter gerechnet werden muss. Maximal mit WXGA Auflösung werden die Casio Hybrid Beamer derzeit ausgeliefert. Damit sind sie immerhin „HDready“, zumal sie auch alle Videoauflösungen und Signalstandards (NTSC, PAL, YUV) verstehen. Es gibt allerdings eine schmerzliche Ausnahme: 1080/24p hat unser Testgerät nicht verarbeiten können, was eine Filmprojektion mit originaler Kinofrequenz unmöglich macht. Für viele Fans ist dies ein K.O-Kriterium, doch kann man dies dem Gerät kaum vorwerfen, denn es handelt sich schließlich nicht um einen Heimkinoprojektor, sondern lediglich um ein Präsentationsgerät.
分辨率支持从VGA到UXGA.最大的分辨率为WXGA,因此可以被称为Hdready了。
国内唯一评测过此机的aif824对720p的看法
1:720P,HDREADY,不是低档的代名词,1080P更谈不上高档,777一样卖5W+,单片的D2010一样可以买1W+.
作为画质整体评价来说给人最直观的映像:顺序是,色彩纯净度(比如CRT投影),色彩饱和度,色彩准度 (比如HD950),锐度,ON/OFF对比度,ANSI对比度,THX下的规定亮度,最后才是终端分辨率.特别是都片源都HD以后.
2,899美元恐怕不算贵
3,新技术带来了色彩纯净度的提升和ANSI对比度的提升,以及亮度的大幅度提升,这是画质上的,使用上,它可以即开即关,2W小时寿命,我认为是革命.
4:行水问题不计,两边都有爱好者.但是话题扯远.水货不仅只有CASIO,保修也不仅是行货.
5:CASIO平直的亮度衰率减就是UHP的死穴,UHP500小时后画质和亮度下降非常快!
6:见仁见智,玩家怎么使用是自己的事,据我所知,美国的720P-HDTV(60P)是要超越1080I的HDTV.
转家电论坛zzyycc 的看法
720P的机器
分了不少档次
如果以入门级720P来讲的话
5000上下可以买到了
但是中高端机器 不是这个价格
比如中端的老机器 三菱D2010 夏普Z12000 马兰士12S4等 二手成色好的机器 现在价格8000以上
高端的富可视777 3DLP 当年的720P旗舰 现在库存新机成交价在8万左右
呵呵 中高端720P的机器实际效果 是强于甚至是远强于现在入门级1080P的
和旧款宝马比新款雅阁强大 是一个道理
实际观感构成很复杂 分辨率只是一个因素
另：卡西欧的实际观感 经过显卡三基色调整 个人认为达到720P中端的水平了
关于一些说法 个人看法 jd aif824我想各论坛版主都认识 技术和为人如何应该是说的过去的 他的评测贴在jd是坑你版主长期加精的 而且首页评测贴非常明确的贴出了团购地址 而以他这样身份的人是不会随便推荐机器和卖机器的 这个我想两个论坛的版主都应该知道和了解 既然他推了 也卖了 说明他这个可以说是专业人士的人是有信心和觉得这个东西是好东西可以卖的 而根据目前来说国内起码有50台机子的使用者从没找过一直力挺该机器的本人麻烦来说 机器使用者是满意的
转 使用者的一些说法 http://www.jd-bbs.com/thread-2318477-1-1.html
论坛之怪象横生。不知道为何那么多人劝不让买！现在我们这些真正的用家为何懒得再出来说话，因为我们天天晚上都在家里享用！我的230看了近60个小时了。几乎是每天必看！现在放暑假了，天天在家猛看！从不心疼！最近几天，电压不正常，空调用着有时都不行，是因为天热用电量大的原因。卡机没事，很稳定，电压很宽，使用正常
传统光源投影机的，基本很少接电视信号看，就算看也只是看看晚会或者足球，很多人对用投影机看电视的实际效果
并没有感观印象。
其实看电视和看电影有很大区别，电视画面相对电影而言，要亮一些，艳一些，客厅开灯对看电影的影响比看电影
要小很多，2000流明的机器，晚上看电视就算开个100W的灯也可以看，效果能接受的，当然电影还是关灯的好。
下面这张图，我把客厅大灯全开，加起来接近200W了，用的是节能1，画面效果虽然有影响，但基本能接受，如果只
开个50W左右的话，不管你在客厅做什么亮度都够，画面效果也过得去。
卡西欧是有保修的
看买家是否找到有能力保修且费用便宜的商家啦
我的机器有1年保修，也可以3年保修，当然要加钱，保3年也就多付几百元
维修时只付国内运费，几十元而已。。。
卡机缺点有的
收到机器已经写了简单使用感想
但从我个人角度讲，优点多多，缺点几乎可以无视
现在也是每天必用，看球，游戏，电影。。轮番轰炸，不亦乐乎！
[ 本帖最后由 冰冻 于 2010-7-6 11:26 编辑 ] |
|
