楼主: gxabin

[其它] 打造最强合并机，高手请进来指导一下（直播贴）。

[复制链接]
gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-5 18:58 | 显示全部楼层
原帖由 谈秋水 于 2010-6-5 17:42 发表
看看，提下个人意见：
PCB排版太挤，
ARC伺服稳压电源中的两个75K并联电阻功率容量不够，至少每个2W；170K接地电阻的功率容量也不够，要1W以上。。。。。

[s:15]


嗯，我注意到了。两个75K电阻是有点热，但在正常的范围内，用1W够的了，170K接地电阻，用180K，0.25W不见有发热的现像。

PCB只有这么大空间了，机箱限制。
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-6 15:08 | 显示全部楼层
KSA50 PCB试板回来了，有得忙。上图分享一下！！！
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-7 01:16 | 显示全部楼层

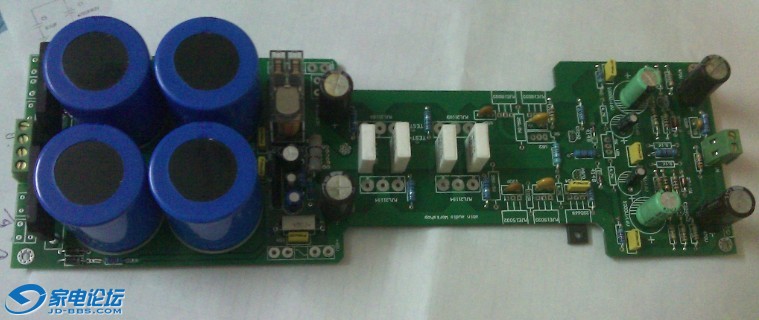

一个声道装得差不多了，上图。
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-7 01:18 | 显示全部楼层


今天本胆前级开声了，总得来说由于电源很优秀，底噪控制得很好，即使没有机箱的情况下也很牛。下面说说听感吧：
1、高音有少许毛刺，不圆。
2、中音很好，厚而实，不散。
3、低音控制的一般，少许混，没力，控制得一般。
总得来说第一次试听不如人意，还得改，请各位胆高人指点。
音联邦
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-9 02:10 | 显示全部楼层
再上后级的情况，今晚全部装完，关完成了电流跟保护电路的测试，正常，明天先上一对管测试，看图。
再上后级的情况，今晚全部装完，关完成了电流跟保护电路的测试，正常，明天先上一对管测试，看图。

通电前照一张，怕一通电就成炭了。

通电前照一张，怕一通电就成炭了。

电压放大部份，因为是试板，另件能用就可以了。

电压放大部份，因为是试板，另件能用就可以了。

电流放大部份

电流放大部份

UPC1237 保护电路部份

UPC1237 保护电路部份

双25A 整流桥

双25A 整流桥

开丝中

开丝中

上铜柱，手机照的最好是这张了。

上铜柱，手机照的最好是这张了。

装上散热器

装上散热器

1000W EI牛

1000W EI牛
香港弦声音响
回复 支持 反对

使用道具 举报

wenlin

17

主题

408

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
1
注册时间
2009-6-4
发表于 2010-6-9 14:17 | 显示全部楼层
这是我见过布局最合理的KSA50了[s:198] [s:198]

帮顶
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-12 15:31 | 显示全部楼层

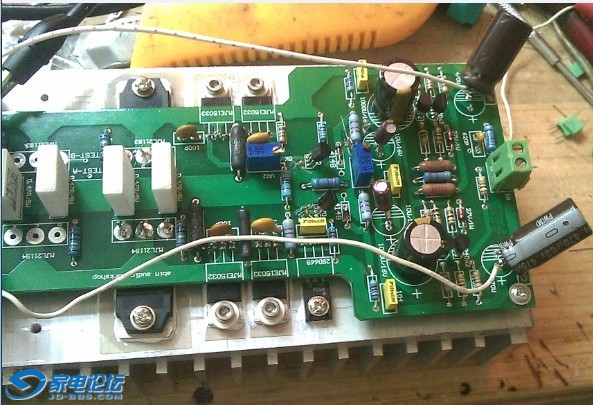

最新进程，测试基本完成，测试只装一对管，AC32V供电，上360mA电流，下面是测试情况
1、开机20秒左右电流上到360mA 并非常稳定。
2、由于PCB厂过于好心，帮我改动了一下PCB文件，结果差不多用不了。
3、底噪控制的很好，见图。
4、目前没有试音，因只装了一个声道，不想试。
下面上图与大家分享一下

示波器本身底噪

示波器本身底噪

KSA50开机30秒后的噪声，非常满意。

KSA50开机30秒后的噪声，非常满意。
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-12 19:55 | 显示全部楼层
上KSA50原量图。
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-13 20:24 | 显示全部楼层
似乎不有人对这感兴趣呢。[s:57]
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-16 02:24 | 显示全部楼层
后级PCB重新修改后传给PCB厂再次出试板，做了以下修改。 1、地线，再把地线细分，除原来的信号与整流地分开外，再做更细的修改，希望信噪比还有更高的提升。 2、电源输入、喇叭输出端子改为大电流K14端子。 3、加多3个镙丝固定位 4、C2240 A970封装改为“品”字型 5、大电流处增加镀锡。
KSA50 1.jpg
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-18 23:14 | 显示全部楼层
后级PCB在PCB厂制作中，现在修改一下前级的电源，力求最完美的。
回复 支持 反对

使用道具 举报

草原小烧

21

主题

819

帖子

8

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
2
注册时间
2009-9-25
发表于 2010-6-19 06:14 | 显示全部楼层
:victory: 支持DIY，俺的儿时梦想~
回复 支持 反对

使用道具 举报

gxabin

5

主题

113

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-7-31
QQ
 楼主| 发表于 2010-6-20 19:05 | 显示全部楼层
原帖由 草原小烧 于 2010-6-19 06:14 发表
:victory: 支持DIY，俺的儿时梦想~



谢谢支持！！！
回复 支持 反对

使用道具 举报

我为音乐

39

主题

1214

帖子

1

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
10
注册时间
2006-3-26
发表于 2010-6-20 19:16 | 显示全部楼层
支持一下
什么时候上听感
回复 支持 反对

使用道具 举报

无名dhg

6

主题

433

帖子

13

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
1
注册时间
2004-11-7
发表于 2010-6-20 19:54 | 显示全部楼层
顶LZ

[ 本帖最后由 无名dhg 于 2010-6-20 21:37 编辑 ]
回复 支持 反对

使用道具 举报
