再仿JADIS JP200真空管前级

迷你组合音响 · 发表于 2010-5-23 18:15

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

1983年创立的法国真空管厂家 JADIS，设计者JEAN-PAUL CAFFI本身是一个对音乐很执迷的人，对现场音乐的物理特性非常了解。他坚持维系品牌纯A类、真空管自给偏压、三极管推挽放大一贯的特色，产品保有法国人一贯的浪漫传统，无一不体现精美尊贵。JP200是JADIS推出的极受欢迎的旗舰前级，它由12AX7两级共阴极A类及一级直偶阴极输出器组成了主放大电路，同时为了使电路的动态更宽，抗过载更好及令电路更稳定，在输出端和输入级电流回馈处引入了负回授，因此双重负回授可令失真很低，此前级扩大机有极高的指标和极好的听感
真空管前级放大器诞生由来已久，最初是用于模拟式唱机(LP机)的预放大。模拟式唱机由于其结构的关系．输出信号电平很微弱，为毫伏级，并且还要对其进行RIAA频率再均衡处理。随着科技的进步，激光唱机(CD机)以其高动态、分析力、高电平输出的特点走进了人们的生活。激光唱机的输出电平相对于模拟式LP机来说很高，达列了伏特级，而且输出频率响应平坦，不需要进行再均衡。此时前级放人器又起着调整音色的作。有的前级放火器还设置有音调和等响度电路，来调整整个音响系统的频率响应，使音色更加优美。同时通过对微小信号的捕捉放大，使音乐中的各种细带更加丰富，层次更加清晰，音场也更加开阔和深远。尤其是电子管前级放人器，其声底柔顺．音色甜美自然。正好和声底通透、动态强劲的现代品体管后级放人器配合使用．两者相互取长补短，相得益彰，能使整个音响系统的音色达到自然平衡。
优秀的电子管前级放人器有很多．像有名的Marantz-7、McIntosh—C22、Matisse等电子管前级放大器，其音质各有特点。这一次制作的是一款音色最为平衡的、最有音乐乐感染力的Jadis JP-200电子管前级放大器。
原理图

迷你组合音响 · 发表于 2010-5-23 18:18

交易区新帖推荐

电路原理介绍

上图所示是本电路的放大部分电路图，左右声道完全相。使用的l2AX7是一只优秀的小信号音频电压放大管，具有高μ值、高内阻的特点．原来主要用于MM唱头放大和输入级放大，其音色优美，胆味浓郁，国产型号为6N4。另外还有一款优秀的小信号音频电压放大管6N2，与l2AX7的各项参数基本一致，音色相近，只是灯丝接脚不一样，电路上能完全予以代换，而价格却便宜很多。本着节约发烧的原则，本机选择6N2作为放大管。只是要注意，在接6．3V灯丝电压的时候，6N2灯丝电压要加在第④脚和第⑤脚之间，l2AX7要先将第④脚和第⑤脚并联，灯丝电压要加在并联脚和第⑨脚之间。
放大电路中所有元件的数值均忠实于原作，为全并联两级共阴极放大，附加阴极跟随器输出，并施加有大环路的负反馈。Cl3为输入耦合电容。输入级为共阴极放大，Rl6为输入衰减电阻，同时还起着防止高频自激的作用。R14为栅极电阻，R19、R20串联是阴极电阻，为阴极提供偏压，R18为阳极负载电阻，R26为栅漏电附。本级有两处负反馈：一是由R14和R20组成本级电流并联负反馈，目的是防止大动态信号时的输入级过载；二是由R19和R20组成本级电流串联负反馈，目的是稳定工作点，降低本级开环增益、拓展频宽，本级增益约为30。放大级也为共阴极放大．R30为阳极负载电阻，R31为阴极电阻，为阴极提供偏压，同时也组成本级电流串联负反馈，以稳定工作点、拓展频宽，本级增益约为70。缓冲级为共阳极放大(阴极跟随器)，R36为阴极电阻，为阴极提供偏压，同时组成本级l00％的电压串联负反馈，降低本级的输出阻抗，提高带负载能力。C23为输出耦合电容，起到隔断直流输出的作用。R38、R40为负载网络，并为输出级提供良好的匹配。本级增益约为0．9。缓冲级向输入级施加有大环路的负反馈，反馈量约为45dB。R34为负反馈电阻，C21为超前补偿电容。通过施加深度大环路的负反馈将整个前级放大器的增益确定为11左右。

迷你组合音响 · 发表于 2010-5-23 18:24

在原机电路基础上稍作改动而成。高压部分采用整流管整流，电阻电容丌形滤波，电子管稳压供电。基准电压由l50V的晶体稳压管提供，EF86电子管组成误差电压放大，EL84作电压调整管，组成电子管串联稳压电路。其输出电压稳定、纹波系数小、分把充晶体管整流的动态大和电子管电压调整的胆味足的特点相结合，达到平衡音色的目的。低压灯丝供电部分也采用直流稳压供电，采用大功率三端可调稳压集成块LT1085，此集成块为TO封装，为大电流高稳定的稳压集成块，其输出电流、内阻、纹波系数大大优于LM78系列的三端稳压集成块。放大电路部分和稳压电路部分的电子管各自单独稳压供电，以减少相互干扰。为减少功耗提高供电效率，稳压电路部分的电子管EL84和EF86则用正常的6．3V供电.。

迷你组合音响 · 发表于 2010-5-23 18:29

各位烧友要注意了，Jadis JP200采用了三种不同的电压输入，并且有不同的整流和稳压模式。一般电子管的运作，不外乎需要一组高压电源源和一组灯丝电源，那为何会多了一组0-6.3V的输入呢？答案很简单，Jadis JP200采用了EL84和EF86担任高压稳压的工作，这组0-6.3V就是以交流方式供应这两个电子管的灯丝电源。高压电源不低，输入的是380V的高压电，在上电测试时勿別小心。

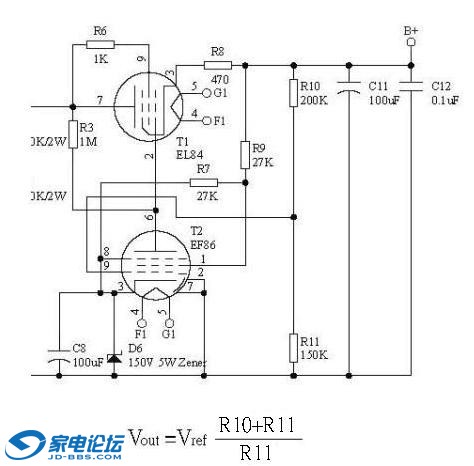

各电源连接完成后（注：先不要插上6只12AX7，本电路有一颗150V/5W的稳压二极管，是提供稳压后电压的参考点，因此经过电子管稳压后的电压应该如下列计算：

其中Vref就是稳压管的两端电压，为150V，R10为200K，R11为150K，因此B+应为(200+150)/150*150，计算結果为350V。因此，我们只要测量R10、R11外侧两端的电压是否为350V左右，即可知道高压稳压部份是否正常。再来量12AX7的第四、第五脚步间的电压是否为12.6V。先关断总电源，插上6只12AX7，注意先把你的功率放大器和本前级的音量电位器关到最小，防止有强信号输出损坏你的设备。插上电子管后，打开电源开关，慢慢调节音量电位器，此时当你听到优美的音乐从你的设备中传出，恭喜您你的DIY成功了！
