用REVEL单元的冷门JBL 4312SP低音炮开苞图、调校心得、听感

Jacky.Lam

JBL有只4312SP的低音炮可能知道的朋友并不多，到目前为止还没有从百度搜出国内有音响店头作展示和试听演示。可算是非常冷门的低音炮，连JBL民用网站也找不到该低音炮资料，只能在JBL PRO网站见到踪影。本来定位就是在录音室监听用的，因此知道的一般玩家并不多。

鉴于也是监听系列，因此我想买一只监听的低音炮和我的4425喇叭配对，组成一套哈曼JBL西装。（我的系统http://www.jd-bbs.com/thread-2240742-1-1.html）

经订货20天，前天晚上收到货，开箱准备“点灯”。



先找来网上一段官方翻译的介绍文字：


精准的监听可令混音更加完美且事半功倍，JBL 4300系列监听音箱就是一组非常精确的监听设备。其设计应用了JBL的线性空间参考技术，使得其精确的波导几何设计与它的传感器和交叉网络结合，从而优化在混音的频率响应。
　　每个扬声器内均结合了JBL的下一代RMC房间模式校正系统以及强大的分析器，可以自动分析和补偿由于低频驻波和邻近边界频带所引起的问题，从而确保了在混音过程中传送高质量的混音信号。
精良元件 高端技术
　　喇叭单元水平高：4300 系列采用了 HARMAN 集团顶级喇叭品牌 REVEL 才使用的低音单元，该单元为复合纸盆，钕铁硼磁路，双短路环结构，互调失真极小，在设计过程中使用了 KLIPPLE 激光测试设备分析优化了音圈在磁路中的位置以降低音圈运动带来的不对称失真；高频驱动器是专利的星状散热器/后腔一体化设计，而这个高音设计也把 25mm 高音的性能推向了行业的顶端：灵敏度 96dB，额定功率 25W，并且谐振频率在 600Hz 左右，是 JBL 多年来首款高档丝膜高音( 以往都是钛膜或者铝膜)。
　　功放采用的是 BI-AMP 电子分频，与 LSR6300 系列一样的 LM3886 做放大，低音采用两片，高音一片，电路特点挪用了 LSR6300 系列的设计方案，优点自然是得到充分发扬；电源变压器部分余量保持美国功放一贯的作风，余量大，我记得 HARMAN KARDON 的 av 供放就是岀了名的大马力小标称，顶级的 AVR7000 系列的标称功率一般都在 105WX5 左右，标称总功率不过 600W，但是电源部分却使用的 1200W 的功率容量，充分保证大动态的“后勤补给”，而 LSR4300 系列音箱倒相管/散热器一体化的设计保证相对狭小的散热面积有足够的散热效率，即便是大动态播放，背部依然是温暖而已。这也是来自同门兄弟 EON 上的设计。
自动校准 中央控制
　　LSR开辟了专业混音领域的新局面，具有划时代的革命意义：将LSR4300校准麦克风内置在扬声器内，并且在扬声器上设置一个按钮便可以完成。最好的音响效果要正确处理房间的声学缺陷，做适当的低频吸音，中高频吸音也是不可或缺。否则严重影声相定位。这些都需要复杂专业的声学设计计算，但是 LSR 系列的 RMC 提供了一个简单而容易获取的良好低频的方法，只需要 1 分钟便可取得明显的效果。LSR4300上的表头提供了系统内每个扬声器输出作为参考。这样使得在一个经过校准的监听环境内，监听扬声器与房间参数协调一致，从而创建了一个非常清楚、清晰的声音平台，可以帮助我们制作可靠的作品并忠实的传达出来。
　　内置 DSP 电路能够完成通讯与控制的功能，使得中央控制得以实现。LSR4300 系列可以用一台装备 LSR4300 CONTROL CENTER 软件的电脑用 USB 线连接，而其他所有音箱之间用网线联机，在电脑中既可以分别确定每个音箱的不同设定，也可以同时操作所有音箱做同样的设置变动或者其他动作，这些设定可以保存以供下次调用。在这个电脑软件中还可以看到 RMC 对房间测试结果所作出的 EQ 变动，可以通过鼠标任意调整变化该 EQ 曲线。内置的解码器可以自动根据音箱后部身份 (ID) 设定，播放自己声道的信号，而连接只需要把 S/PDIF 或者 AES/EBU 混合数字型号接到其中一个音箱的数字输入口。
　　控制系统电平，独立扬声器 SOLO，输入源选择，高低频 EQ 设置，以及所有参数调整均可以通过系统红外遥控或 LSR4300 控制中心软件在每个扬声器的前面板完成。为了更好的性能表现和便捷操作。LSR4300 结合了新的 Harman HiQnet 协议，它能够对所有扬声器进行调整校准，对环绕声系统智能化配置，以及对系统中所有扬声器同步控制。
　　每个扬声器上的固定安装点方便了定位以及多声道环绕声系统的安装，它可以在任意混音应用，任意环境内安装。
　　LSR4300 经过 JBL 扬声器耐用性测试，在此测试中的系统均在极高电平驱动下工作超过 100 小时。面对比其他扬声器制造商高出许多的标准，JBL 苛刻的测试保证了 LSR4300 在长时间使用后仍能提供给您精确的混音。
LSR4300系列包括三种型号：LSR4326P两分频系统，带有6"低音和1"球顶高音扬声器；LSR4328P两分频系统，带有8"低音和1"球顶高音扬声器；以及LSR4312SP，450瓦、功率强大的12"次低音扬声器。
JBL LSR4312SP 是一款功率为 450 瓦的 12 英寸低音扬声器，采用低频驱动器，其室内模式校正功能能够有效的补偿停滞波形所带来的问题，着实是监听系统低音扬声器的一个理想选择。
　　特征：
　　RMC 房间模式校正系统；
　　450 瓦的 12 英寸低音扬声器；
　　频率响应可低至 20Hz 范围；
　　设置了均衡的模拟和数字输入接口；
　　广泛的低音控制能力；
　　对于使用 LSR4300 系列监听器的用户来讲是一款理想的环绕声系统；
　　通过 Harman HiQnet 协议的网络化；
　　可配置软件的设置。

[ 本帖最后由 Jacky.Lam 于 2010-5-5 14:12 编辑 ]

Jacky.Lam

交易区新帖推荐

当我找到这段文字看到“4300 系列采用了 HARMAN 集团顶级喇叭品牌 REVEL 才使用的低音单元”吓了一跳。是真的吗？
我查到了REVEL的网站http://www.revelspeakers.com/imagelibrary/index.asp?categoryID=24&productID=88图片库，找到了一款REVEL型号B120的低音炮。

Jacky.Lam

外观设计和4312SP几乎一样，只不过没有了4312SP单元顶部一排按钮和指示灯。而且4312SP单元螺丝钉“收”起来更美观一些。从图片看4312SP真的使用REVEL单元。

Jacky.Lam

单元的裸体大图

Jacky.Lam

这个单元还有银色的

Jacky.Lam

交易区新帖推荐

拆开牛皮纸包后发现里面还有一层彩色包装，双层包装好处是防止运输途中污损。值得一赞！包装体积很大，小朋友可以作为参照，小朋友可以弯低腰躲在后面。彩色包装背面还包含了4300系列的4328P和4326P图片和4312SP的详细介绍。

[ 本帖最后由 Jacky.Lam 于 2010-5-5 13:11 编辑 ]

Jacky.Lam

揭开发泡胶看到低音炮的体积非常大，几乎占据纸箱。

glock

貌似以前有一个大侠用过这个炮，还是双炮系统

Jacky.Lam

光看4312SP背面巨大的散热片和多个卡侬接口就感觉非常专业，REVEL B120的背面就相对简单的多了，B120还多了一条天线。这条天线可以配对可选配售价120美金的TX1无线信号传输器，可同时控制2台低音炮。

Jacky.Lam

随机配件：一条网线、一条电源线、说明书、光碟

Jacky.Lam

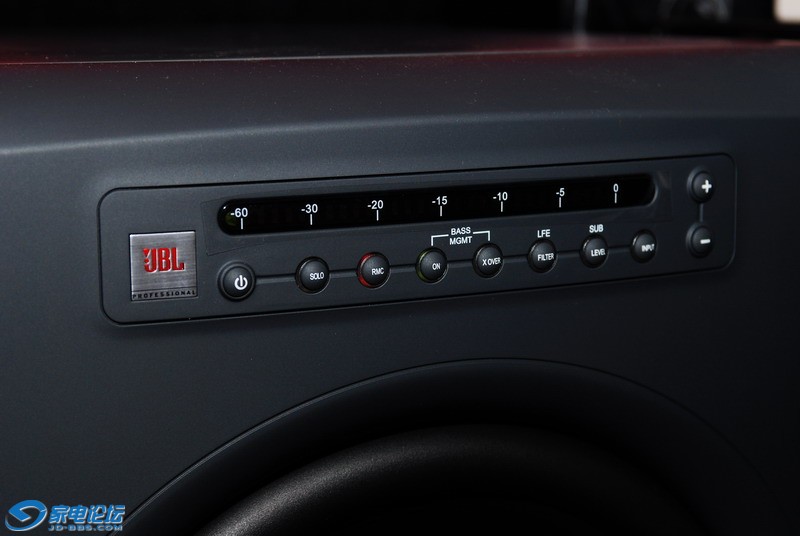

箱体做工很扎实，29.5公斤的重量令我要搬上影音房中途在楼梯歇一次。正面是一层防滑硅胶，质感非常好，仪表面板和按钮的设计有别于市面上产品设计，比REVEL B120也要好看。唯独没有面罩，如果在客厅玩的养猫狗宠物的朋友就要小心了。两边的挽手表明这是一只专业监听用低音炮，这个挽手设计在专业音箱常见，因为要流动演出。4321SP和同是12寸单元的YAMAHA SW-315放在一起比较，体积相差很大。翻倒，底部有一个相孔。放在音响架旁边个头还不小。

[ 本帖最后由 Jacky.Lam 于 2010-5-5 14:09 编辑 ]

中尉

原帖由 glock 于 2010-5-5 13:10 发表
貌似以前有一个大侠用过这个炮，还是双炮系统

我记得好像是会意兄

Jacky.Lam

接上电源和低音炮线，按开关，原来JBL的金属铭牌背面也加了红色LED灯，好型！可以用唯一用“点灯成功”形容的低音炮。JBL下方的英文字母告诉你这是一个专业低音炮。

[ 本帖最后由 Jacky.Lam 于 2010-5-5 13:56 编辑 ]

Jacky.Lam

开齐所有设备，但没有声音，搞了近2小时还没有声音。最后没头绪，打电话给代理。最后搞清是我接错线，我将哈曼355功放的低音RCA莲花头输出插入低音炮S/PDIF接口。正确接法是功放RCA脸花头转卡侬平衡接入4312SP左上角LEF IN借口。昨天在海印问一个做专业音响的朋友借了条自制“鸡线”，晚上直奔回家接线，终于开声，总算“点灯”成功。

i-do

好炮。。。。。。  低频质感应该是很好的。。。   口水中[s:139] [s:139]
