自己做了视频线接色差，比AV好一点，还有其它重大发现

xceo

自己用好的线接莲花头做了线接机顶盒色差，原先我用普通AV线充当色差线不行有水波纹，现在和AV接口反复对比，看出区别，AV的字往往有淡淡的毛边，而色差没有了，这说明整体图像的清晰度也会有提升，提升了10%到15%左右吧，认真看了，不止这个数

机顶盒YPbPr接口接长虹50618A（H）后面YPbPr





[ 本帖最后由 xceo 于 2010-4-22 20:16 编辑 ]

yekai

发个老文章给你看：

四种视频连接线比较

作者：yekai

整理时间：2002年11月23日


--------------------------------------------------------------------------------

我相信很多朋友都会有这样的疑惑：我需要去买一根专门的色差分量线来配我的逐行DVD机吗？使用色差分量线有多大的好处？

为简化问题，我只测试了下面这4种线的频率响应。其实还有很多传输特性和线材有关系，比如抗干扰能力、对微分相位的影响等等指标。这些太专业，也太复杂，不是一篇短文章可以介绍完的。在这里，我仅以最简单、最直观的频率响应来解释各种线的差异。

一、四种线材

普通视频线 (步步高逐行DVD机DV935附带) 色差分量线(市价大约80元)

较好的视频线 实验室普通信号线


二、实验设备

1、信号发生器：Gruandig VG100

测试信号：

0.5/1/2/3/4/5/6MHz多波群信号，普通视频信号带宽为6MHz左右。

1/3/5/7/10/15/20MHz多波群信号，逐行视频信号带宽为13MHz左右。

2、数字示波器：LeCroy

3、75欧姆负载

Tektronix的75欧姆负载：



4、RCA-->BNC转接头

因为普通视频线和分量色差线是RCA头的，而信号发生器和数字示波器是BNC头的，因此需要用RCA-->BNC头来进行转接。



5、BNC T型转接器

用于连接75欧姆负载。



6、测试连接图



三、测试结果

普通视频线  色差分量线 较好的视频线 实验室普通信号线
0.5/1/2/3/4/5/6MHz多波群信号
1/3/5/7/10/15/20MHz多波群信号

四、结论

相信这个测试结果一目了然。使用普通视频线来传输隔行视频信号还勉强凑合，而用来传输逐行视频信号就是图像效果大打折扣。

而色差分量线、较好的视频线、实验室普通信号线这三种线之间在频率响应上则没有太大的差别。

如果你已经花了近1000元买逐行DVD，4000元以上买逐行电视机，请不要节约这一点色差分量线钱。买一根专门的色差分量线吧！

xceo

晚上认真看了看，色彩，清晰度，都变好了，没有噪点噪波了，还有的是对比度也发生了变化，很黑处不像AV线有点灰，而是变得更清晰了

还有一个发现是，最下面滑动的字幕变得非常平滑了，与CRT无异，原来接AV有点顿措感

移动画面也和CRT无异,非常平滑清晰,原来以为等离子就是这样,有点顿挫感呢
顿挫感就是指画面有顿挫，抖动，好象还有拖尾和模糊，现在则变得象一片树叶从水面漂过一样流畅清晰


用的视频线太好了，有金属铜线屏蔽层

屏射了，不是高清哦，普通机顶盒有线，仅供参考

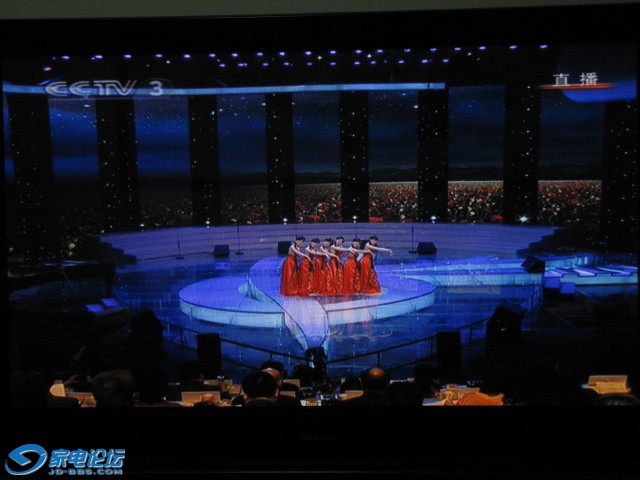

再上几张昨天拍的

[ 本帖最后由 xceo 于 2010-5-9 11:18 编辑 ]

wudele1108

不错的，自己动手还是很有乐趣的。不过看你的接头质量并不很好，建议购买较好质量的接头焊接，还要注意焊接的质量。实际上算下来，不如花钱买个了，成品线的焊接质量普遍还是不错的。

xtjxj

普通有线效果看起来很好啊

szf229

很好，进步明显。50寸看有线这个效果很不错了。

[ 本帖最后由 szf229 于 2010-4-23 12:51 编辑 ]

y-sw

你用的莲花头是合金的，质量一般。用好的莲花头+监控用的SYV75-3的线应该效果很好。

我给某电视机厂做过几批色差线，是用在公交电视上的，最长的有30米，两头接头后面用红、绿、蓝三种颜色的热缩套管包一下，既好看，又容易区分颜色。

[ 本帖最后由 y-sw 于 2010-4-23 18:36 编辑 ]

xceo

我用的就是SYV75监控线

[ 本帖最后由 xceo 于 2010-4-24 18:53 编辑 ]

cqthxin

直接购买色差线的话什么牌子能达到LZ这种效果？

长虹卖电视时一般会赠送高清AV线，用赠送的线接电视和这个有多大差距？

[ 本帖最后由 cqthxin 于 2010-4-25 15:25 编辑 ]

北京老左

为什么不用S端子呢？自己实验证明：S比色差好，色差比AV好。高清HDMI只是看高清频道好，看标清频道还是S最好。

yekai

原帖由 北京老左 于 2010-4-25 15:48 发表
为什么不用S端子呢？自己实验证明：S比色差好，色差比AV好。高清HDMI只是看高清频道好，看标清频道还是S最好。

你那个只是特例。
理论上，色差一定比S端子好。[s:97]

军刀

[s:15] [s:15] [s:15] [s:15] [s:15] [s:15] [s:15]

大稀泥

怎么做呢？

sunny20070771

劳苦的群众也有大智慧!!!

szf229

可惜我的机顶盒根本没有色差口，他妈的广电送的太监机。
