东芝34D9UC的问题

肆加壹

求助：有部东芝的彩电34D9UC，看AV机顶盒电视的时候有时有彩色，有时黑白图像，如果直接接视频电视，就只有黑白图像，且没有声音。但如果接DVD就没问题。这也是数码盒的问题吗？

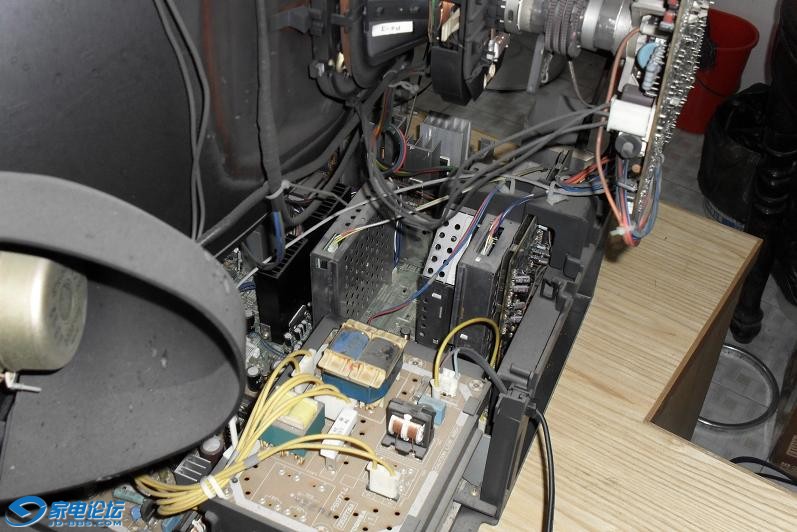

打开后盖有三个盒子，不知道那个是数码盒？（见图）
初始化存储器之后，S模式自检BUS CONT那里显示DGCON（见图）
蓝色背景开的时候就只有蓝色屏了
关了才可以正常显示DVD（见图）
请问这台电视什么地方出问题了？？？？

[ 本帖最后由 肆加壹 于 2010-7-13 22:42 编辑 ]

EX-CBH

这个型号是日本原装的吧？
按楼主描述，应该不是数码盒故障！

magic123

原帖由 肆加壹 于 2010-4-5 16:30 发表
求助：有部东芝的彩电34D9UC，看AV机顶盒电视的时候有时有彩色，有时黑白图像，如果直接接视频电视，就只有黑白图像，且没有声音。但如果接DVD就没问题。这也是数码盒的问题吗？
打开后盖有三个盒子，不知道那个是数 ...

好端端干嘛进总线初始化[s:31]

[ 本帖最后由 magic123 于 2010-4-5 17:26 编辑 ]

肆加壹

原帖由 EX-CBH 于 2010-4-5 16:33 发表
这个型号是日本原装的吧？
按楼主描述，应该不是数码盒故障！

嗯。是日本原装的
刚才我调了一下D模式的OPT1
从6AH调成D2H
自检正常了。且开DVD开蓝色背景也能显示图像了
但接AV机顶盒电视还是黑白且开蓝背景也只能显示蓝色
会不会是高频头的问题或者是D模式的数据没调好？？
那位有34D9UC的D模式数据发一份给我。谢谢

肆加壹

原帖由 magic123 于 2010-4-5 17:12 发表
好端端干嘛进总线初始化[s:31]

刚开始拿回来
色彩感觉不是很好
然后就调乱了
以为初始化就好了，但还越来越乱[s:8]

magic123

原帖由 肆加壹 于 2010-4-5 17:19 发表

刚开始拿回来
色彩感觉不是很好
然后就调乱了
以为初始化就好了，但还越来越乱[s:8]

制式调成自动试试。
东芝34SH9UC在用机数据（仅供参考）


RCUT   58H                    8VLI      OFH
GCUT   67H                    8WID     65H
BCUT   84H                    8PAR      1FH
GDRV   37H                    8CNR     19H
BDRV   31H                    8TRA     43H
CNTX   7FH                    8CPAR    O6H
BRTC   90H                    8HSC      11H
COLD   50H                    8CSAW   O5H
HPOS   33H                    COLC      23H
VPOS   89H                    COLP      FBH
HIT      41H                    COLS     1BH
VLIN    OEH                    SCNT     1FH
WID     53H                    TNTC     1FH
PARA    23H                    SBY       O4H
CNR     18H                    SRY        O7H
TRAP    4EH                    MWBRC   OOH
CPAR    O5H                   MWBR     OOH
HSC      OFH                   MWBB     OOH
CSAW   O5H                   MWBG     OOH
8HPO    46H
8VPO    93H
8HIT     41H

[ 本帖最后由 magic123 于 2010-4-5 17:43 编辑 ]

yddy1

彩色制式电路的问题。

肆加壹

原帖由 magic123 于 2010-4-5 17:29 发表
制式调成自动试试。1938445
东芝34SH9UC在用机数据（仅供参考）


RCUT   58H                    8VLI      OFH
GCUT   67H                    8WID     65H
BCUT   84H                    8PAR      1F ...

我有s模式的数据
但应该关键的是D模式的OPT0，OPT1，OPT2，OPT3。OPT4，OPT5
这几个应该是控制总线的

肆加壹

原帖由 yddy1 于 2010-4-5 18:09 发表
彩色制式电路的问题。

DVD是正常的
只有电视信号的时候才会黑白
电视信号也会有时是彩色的
就好像插头松了似的，时有彩色，时黑白。
刚才我调OPT1到D2的时候，DVD开蓝色背景的时候也正常的
但我想蓝色背景的作用应该只是在没有输入信号的时候转成蓝色背景的，
为什么OPT1那里可以调得到DVD信号
那是不是电视信号也可以调？

yddy1

才开机器，扳动一下主板、数码盒等部件，看颜色的变化不？如果能时好时坏地跟着变化，就应该是接触不良。

magic123

原帖由 肆加壹 于 2010-4-5 19:03 发表

DVD是正常的
只有电视信号的时候才会黑白
电视信号也会有时是彩色的
就好像插头松了似的，时有彩色，时黑白。
刚才我调OPT1到D2的时候，DVD开蓝色背景的时候也正常的
但我想蓝色背景的作用应该只是在没有输入 ...

F7SS机芯画中画彩电各机型的功能设置项目与数据
OPT0 参考数据00H-------- 2999UXE除外02H
OPT1参考数据52H
29G9UXC         53H
29G9UC/DC     52H
2999UXC          53H
2999UC            42H
2999UH            02H
2999UXE          02H

肆加壹

原帖由 magic123 于 2010-4-5 20:48 发表

F7SS机芯画中画彩电各机型的功能设置项目与数据
OPT0 参考数据00H-------- 2999UXE除外02H
OPT1参考数据52H
29G9UXC         53H
29G9UC/DC     52H
2999UXC          53H
2999UC            42H
2999UH    ...

34D9UC是F0DS机芯。
东芝的维修书上只给出了34D9UXC的数据
OPT0   00H
OPT1   6AH
OPT2   04H
OPT3   0FH
但这只是34D9UXC的数据
在34D9UC上不适用
34D9UC好像比较少人用
现在都不知道去那里找一份D模式的数据

肆加壹

顶顶。
求34D9UC的D模式数据[s:15]

dongdonghu2

好电视啊。当年的梦想啊！

肆加壹

原帖由 肆加壹 于 2010-4-7 19:22 发表
顶顶。
求34D9UC的D模式数据[s:15]

用N制式看电视有彩色
不过色彩很失真！
