红绿的视听室打造日志（更新完毕，31楼更新，器材到位）

波波仔

装修说了好多年，无赖我是凡人，世事皆有所扰，一再耽搁；现在房子装修的七零八落，老婆也就给我批了个自留地留作视听室用，面积不大4.5*3.6，也就16个平方的空间。小小蜗居，估计以后都会是我快乐的小天地。这个小天地也倾注了我很大的心思，也就为实现我儿时的梦想--建造属于自己的“天堂电影院”。
        首先看看我的户型，无赖之举了，将客卧撤掉，中间隔断，一半衣帽间，一半视听室。

     好了，废话说了一大把。汇报下进度，首先是器材选择，综合了论坛和自己实际观影感受，定了杰士650 THXU2的7.2套装，环绕是2对KS525。对于炮，虽然房间小了，但是实际试听商家的推荐（当时用的就是杰士KW-120-THX，无源低音炮无赖必须配杰士炮放），放的是《金刚》中野猩猩大战霸王龙，当时自己就彻底败了，我很希望杰士双炮，不瘟不火，但到关键时刻又能展现强劲的爆发力，啥也不说了，就它了！
     功放呢，参考了朋友的推荐和实际对比，前后级暂时不上了，若要上的话估计圣歌是我的选择；安桥5007搭配杰士的这款箱子感觉十分和谐，速度感和爆发力也是中规中矩，声场也很宽广，莫非杰士的THX箱子本身就很好推，呵呵！
     视频方面，我能比较的简直少之又少，本来初定松下的AE4000，可实际看了后很不喜欢那浓烈的数码味（估计跟朋友调试有关，请别拍砖），倒是爱普生4500，很合我的胃口，画面很细腻，跟我感觉就是水彩画般的感觉；不过这个东西不急，看我装修后的预算，若有剩余估计我的目标是JVC的HD750。
     幕布已定了菊池的KCFM-120HD W外加画框幕，本来我的房间就做了声学处理和遮光处理，白幕应该很适合我的。
     声学处理和设计我是找的成都爱威，毕竟专业的比我草根设计强的多。因为CAD图，我是用的不好，等我转成JPG图再上传图片了。
     好了，前期工作准备就绪，那就开始对小房间大刀阔斧的开干了。

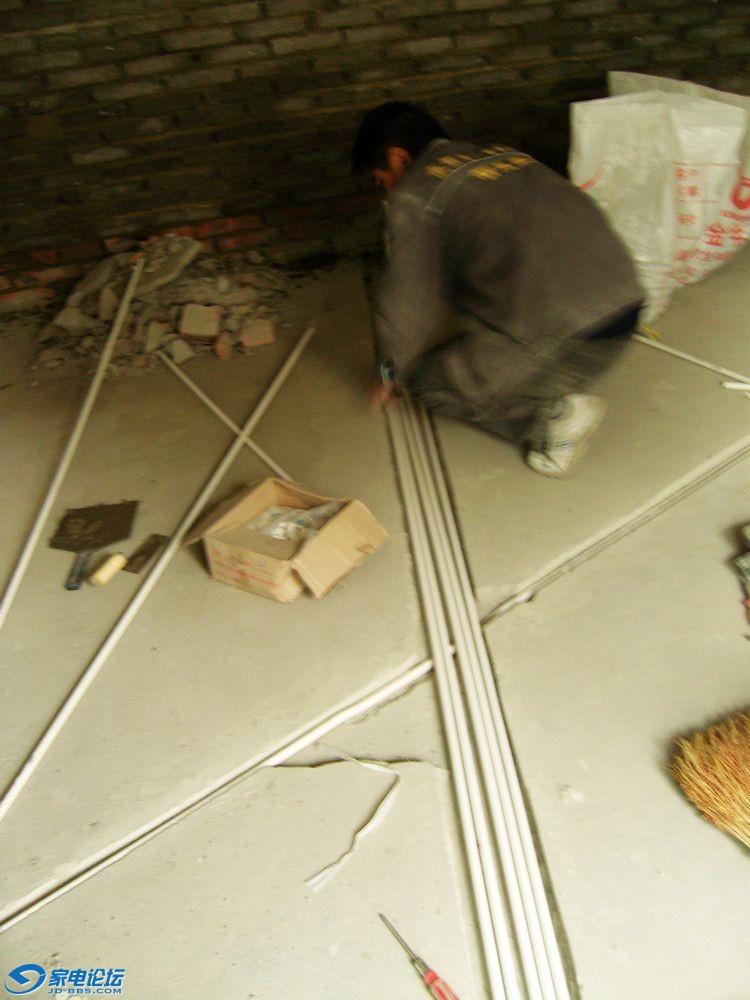

     第一，肯定是电气改造，从电源配电箱单独引出2根6平方毫米的电源线，以防止其他电器对影音设备的干扰。

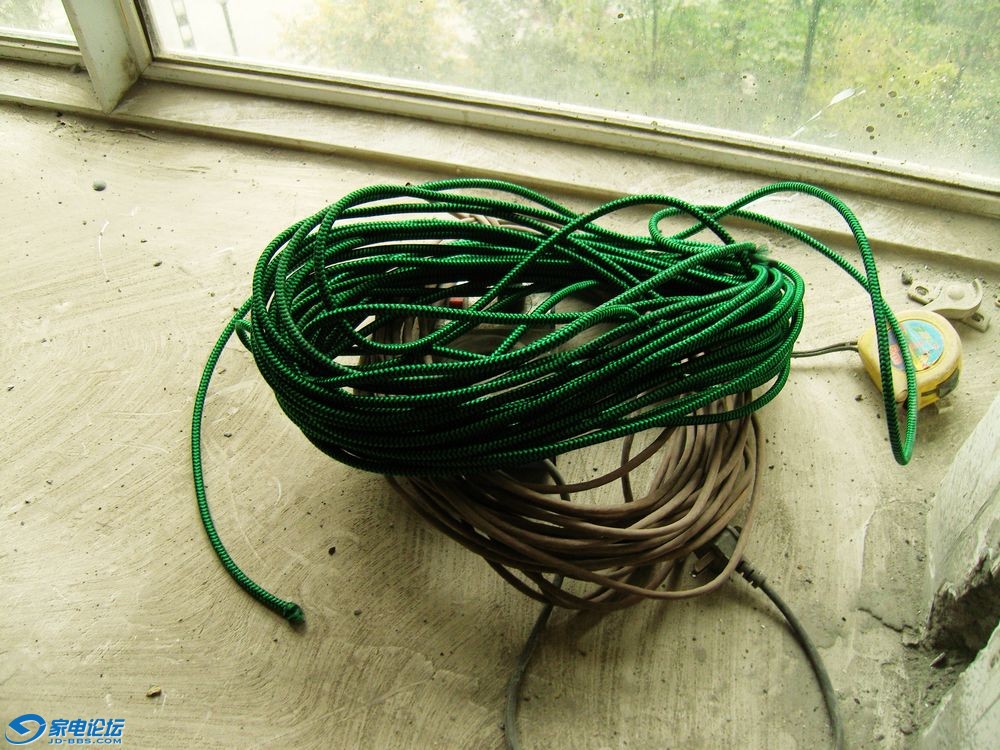

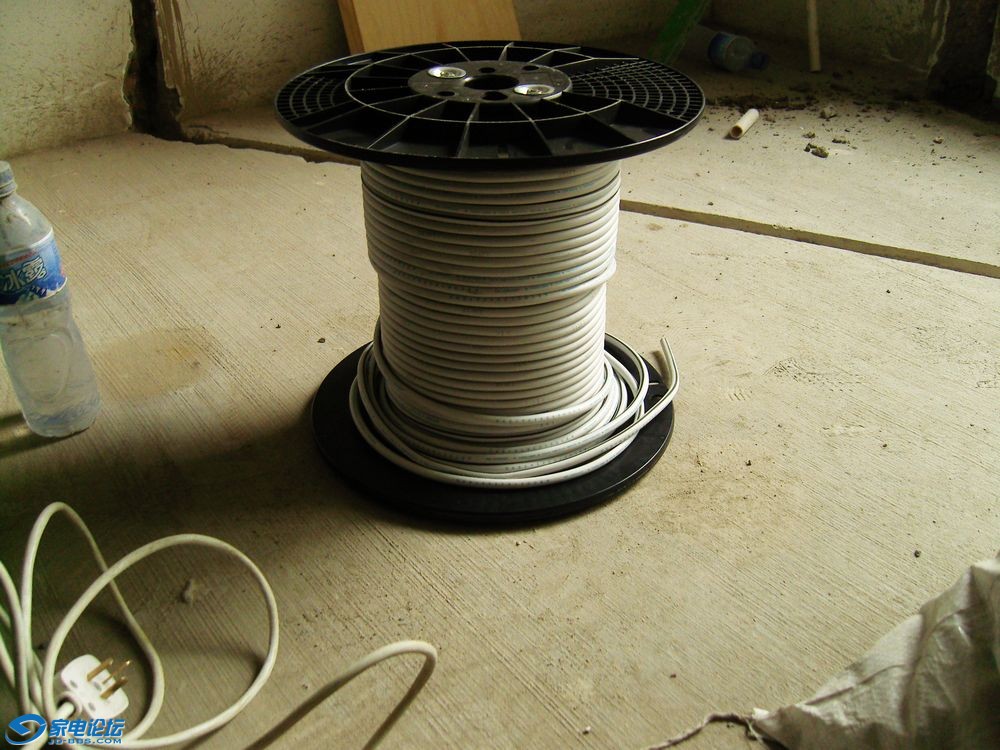

         第二，就是环绕线和低音炮线布线；环绕线选择了AQ的2芯线，低音炮则选择了AQ的蛟蝮蛇，呵呵，好炮要配好线哈！

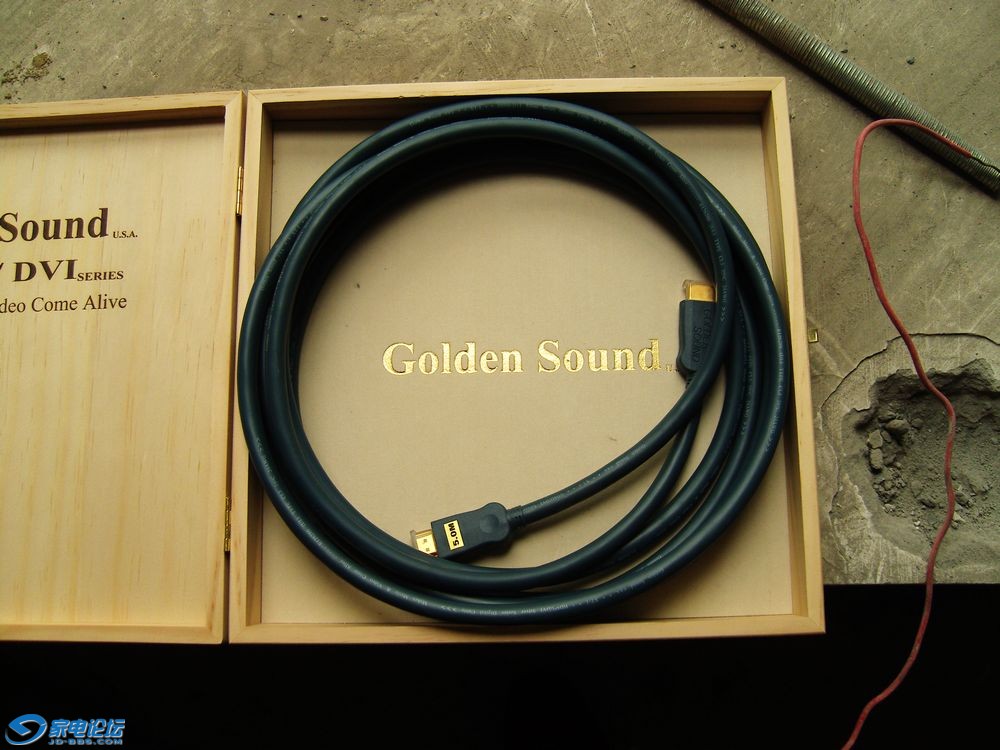

HDMI我则选择了Golden sound H的5米线，价格还是可以哈。

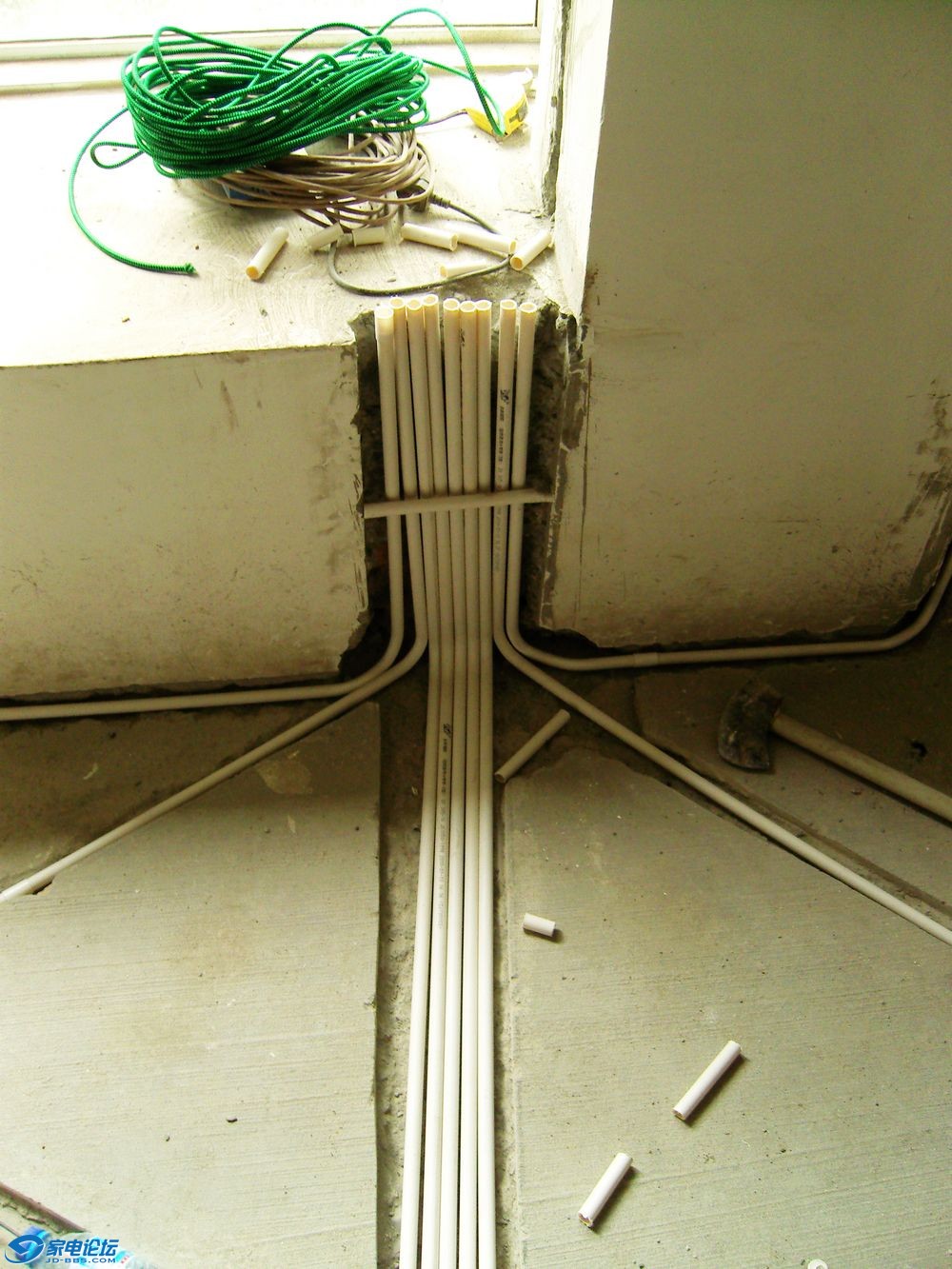

        看看这些错落有致的布线都从这里集结，还是很壮观的，呵呵。



        今天的进度，到此为止；接下来就该声学处理了，等开工后在做汇报，呵呵。

[ 本帖最后由 波波仔 于 2010-9-30 01:05 编辑 ]

咖啡男人

交易区新帖推荐

图看不了！

咖啡男人

严重关注，我的是原始4.8*3.4*2.8，实与我的差不多少！学习了！也可以交流，同样是待装修

波波仔

呵呵，要的哈！我也是新人哈，属于下潜很深的一类人。

alpacino1982

mark关注一下，到时候作参考

rr_yuan

交易区新帖推荐

支持这样的帖子 我也准备这样装修  所以严重关注中

basen32

谢谢分享，三个月后装修！

波波仔

好久没有更新视听室日志了，主要因为装修公司进度安排有问题；不光照顾视听室打造，但大局还是房屋的整体进度；所以我的作业也就大大放慢了进度，不是烂尾哦！

    视听室施工停下来的时间主要跟视听室的设计师沟通，因为我的视听室房间比例1：1.3左右，为了15个左右平方的房间观看120寸的屏幕，在保证最大可视范围的基础上只有放弃透声幕布，这个还是有点小小的遗憾。毕竟房间空间如此，观影位在4米左右最大限度满足THX的60°观影夹角。

    首先说说隔音，这次用的是3M新静界吸音棉，这种吸音棉的好处是不但吸音效果优于玻璃棉等吸音材料，最重要的是环保；这个相当重要，因为玻璃棉会对呼吸系统及皮肤造成永久损害，而吸音棉可以有效防止上述隐患，为了家人健康，这个成本不能少，在防火方面也不错，不会助燃。

    由于房间不大，声音扩散处理采取了第一反射点两面墙及后墙，故而吸音处理只有余下的不多面积。天花板处理也就让木工做了6个扩散板，周边采取了石膏板吊顶以灯带达到装饰效果。

    这间房间最大的问题在于飘窗，本来设计是采取把飘窗封闭处理，但是我觉得这样感觉比较压抑。因此飘窗隔音成了硬伤，为了弥补这个缺陷，玻璃窗换成了双层隔音玻璃，效果只有等最终测试在晓得了。飘窗还有一个问题就是光线处理，于是在淘宝上寻觅，最后还是相中了一块专为影院设计的天鹅绒窗帘，网购还是相当愉快；而且窗帘材质还是不错，最后的效果等漆工刷完漆，安装后再汇报。

    然后说说房间隔音框架搭接，还是采用传统的木工条，为了防止师傅偷懒，基本全程现场监督木工采用厚实的木工条；为了保证不发生共振，让木工师傅多打了一倍的枪钉，不晓得这样做有没有效果，担心！

    侧墙的扩散板做的就很简单，主要外部用隔音板封包，所以美观度就不考虑了，就让师傅把木工条采取错落无序的方式上墙，达到打散声音能量，扩大最佳听音区，并能防止回声和驻波的作用,同时起到改善声音的明亮度的效果。

    天花板的扩散板让师傅用木工板切割做的，因为在外部，考虑了美观度，就做成了5公分间隔的扩散板，效果大家自己看吧，还不错吧。

    因为房间较小，低频陷阱做在了前墙的两个角，而对低频陷阱的最重要要求是里面内填吸音棉，并且必须密封处理！这样会让低频更快速、干净。

     折腾了快一个月，木工终于在我的唠叨和懵懂中完成了框架处理。

     哎，一句话--累！

     图片如下：大家看看，提点意见吧！

[ 本帖最后由 波波仔 于 2010-5-18 21:02 编辑 ]

波波仔

这个是天花板扩散板，用了六个板子做的；准备让漆工刷漆，全部弄成黑色的。

波波仔

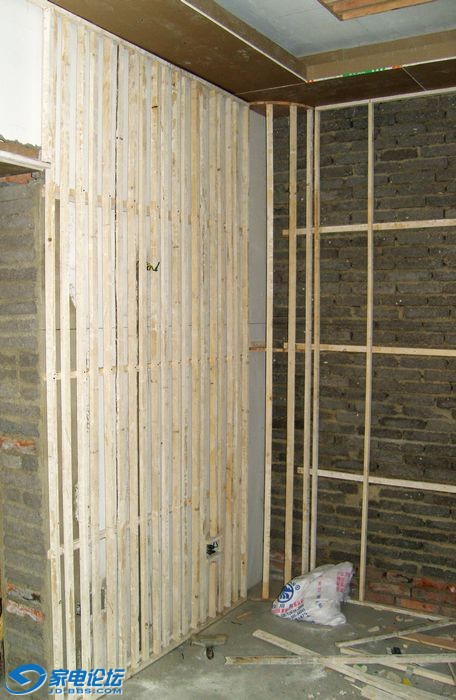

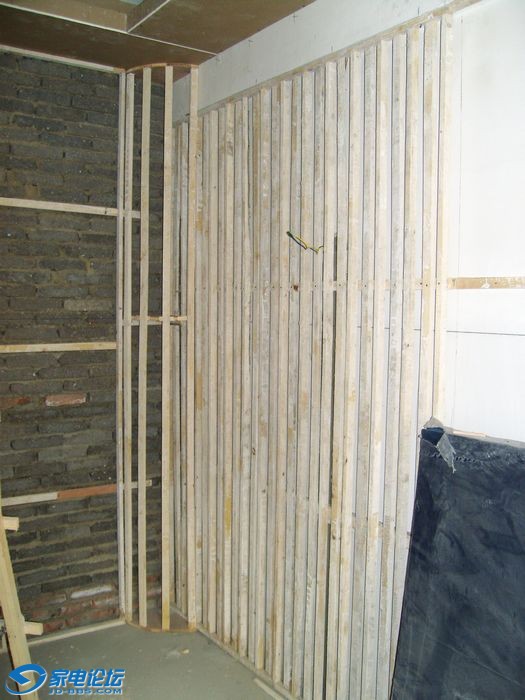

这是左边侧墙的扩散板，前面墙角是半径25MM的低频陷阱。

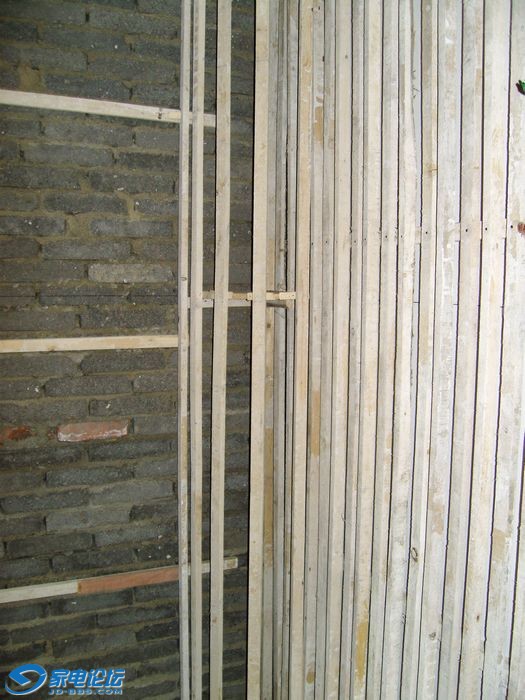

这个是右侧墙的，和左边是对称的；呵呵



低频陷阱的框架近照，由于木工条太长，为了稳定性，中间加了个木工板固定。

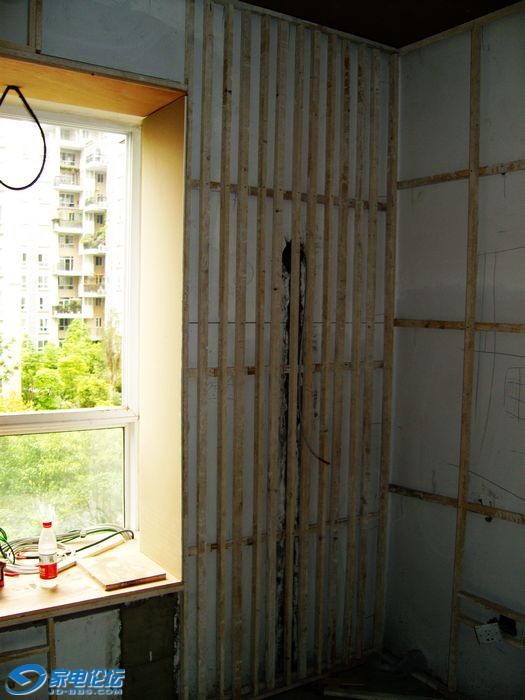

这是后墙扩散，做法跟侧墙的一样。飘窗加了个窗套，台面做了个木工板，让音频、视频线由后面引出。

波波仔

    哎，捧场的真少啊！不过呢，我的日志还是得记录下去。
    星期六参加了KEN的索尼新品展示会，马上就被sony VW85俘虏了，纯正的色彩，到位的黑位表现；特别是motionflow,动态画面应该是达到了迄今很高的水准。
    KEN，你真的好毒啊！而且刚好赶上这里搞活动，价格在我的接受范围，还送了一台索尼S370，不错啊！行货真的不错，今天到店里把货给提了；不过呢，开封照，还是留到大军都到位了再展示了，希望各位兄弟姐妹过来赏个光哈！

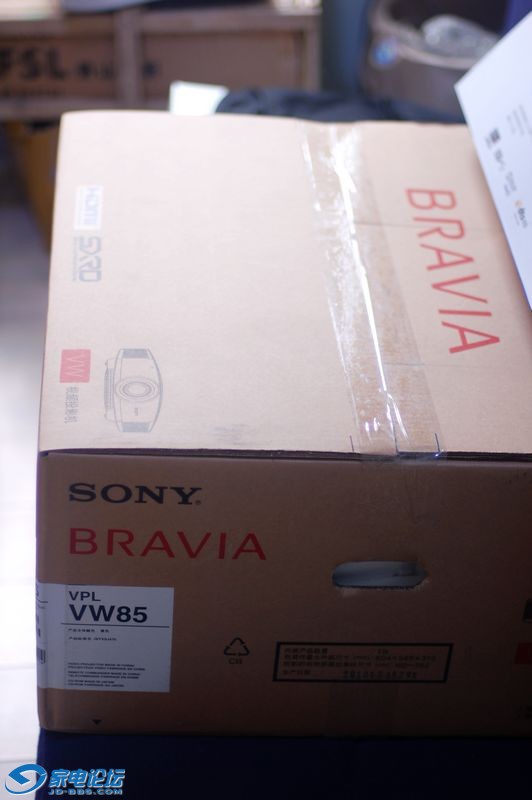

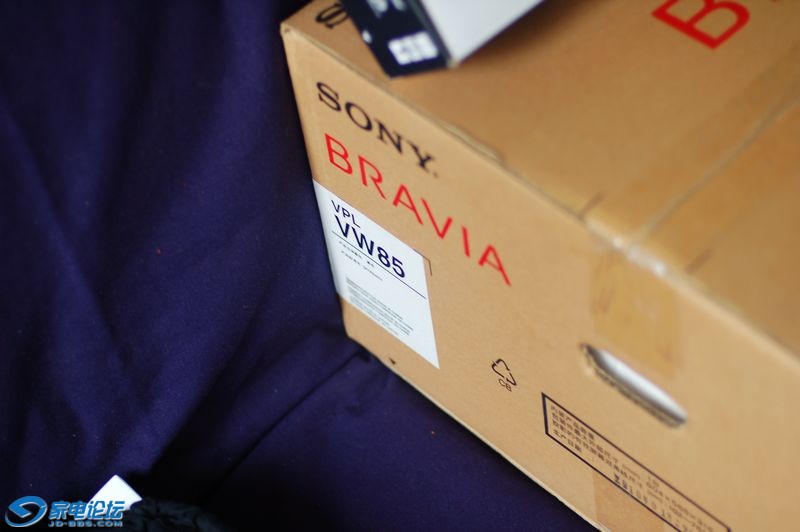

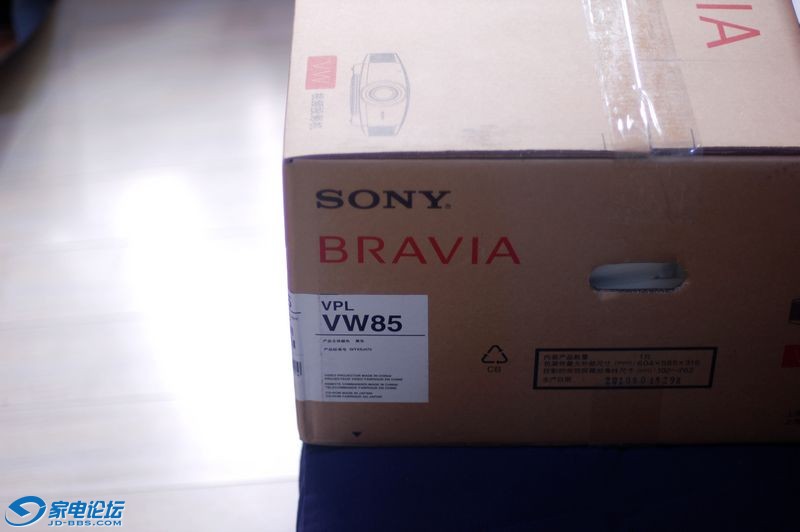

    封闭包装的东西还是展示下下了哈！


这就是送的蓝光机


只是外包装，不好意思了



索尼蓝光机没用过，不晓得到时候表现如何？

ken.li

原帖由 波波仔 于 2010-6-2 18:57 发表
    哎，捧场的真少啊！不过呢，我的日志还是得记录下去。
    星期六参加了KEN的索尼新品展示会，马上就被sony VW85俘虏了，纯正的色彩，到位的黑位表现；特别是motionflow,动态画面应该是达到了迄今很高的水准。
...

恭喜恭喜！
看来俺的工作没有白做，等兄用上以后再写一些心得吧[s:68]

circle0

这么好的文章，被俺赶上了！
持续关注楼主更新中。。。
另外，那个低频陷阱是250MM吧？
那个扩散板是怎么指导木工来做呢？
还有，那个吸音棉在哪里买的？如果是网店，请PM地址，多谢！

kevinsheng

先占个位，继续关注！

波波仔

原帖由 circle0 于 2010-6-2 21:08 发表
这么好的文章，被俺赶上了！
持续关注楼主更新中。。。
另外，那个低频陷阱是250MM吧？
那个扩散板是怎么指导木工来做呢？
还有，那个吸音棉在哪里买的？如果是网店，请PM地址，多谢！

本来想做成300MM的，由于房间宽度较小，又要上120寸画框幕，所以就只能弄成250MM，不晓得效果要打几折啊！
那个低频陷阱是指导木工做的，因为隔音板材质很软，很容易做成圆弧；为了外包牢固，在陷阱的边缘让做了2MM宽的木板间隔，便于固定隔音板；到底实际施工质量如何，还要等安装后汇报了。
