超豪华号角音箱——汇点Counterpoint的旗舰Vox Angelina

平价HI-FI

文/赖英智

老发烧友都知道美国汇点Counterpoint的胆石混血功放，创办者Michael Elliott是个极富创意的设计师。例如晶体功放使用的功率管有双极晶体管（bipolar）、金属氧化半导体（metal-oxide semiconductor）及场效晶体管（field effect transistor）等几种，而他认为场效晶体管可提供更简单更好的设计。FET又可分为垂直式几何设计（Vertical MOSFET）及横式几何设计（lateral MOSFET），多数音响产品都采用横式晶体（日立、东芝的晶体管），汇点却采用直式晶体，他们是最早使用Harris半导体公司产品的人，后来音响大师Nelson Pass也证实了其优点。再 举一个例，Michael Elliott设计的胆石混血功放也就是输入级用电子管，输出级用晶体管，取其优点互补，这样的概念很早就有了，但汇点Counterpoint却是第一个让这个概念发出好声音的产品。真空管的输入点有栅极与阴极，通常都用高阻抗输入，很容易被推动的栅极负责输入。Michael Elliott又提出异议，他认为栅极是反相的，也是非线性的，所以不怕挑战使用了复杂的阴极输入。由于阴极的输入阻抗通常在几十至几百欧姆之间，要由输出阻抗数百至数千欧姆的讯源去推动阴极而又不引起讯号损失及波形失真，必须要有输入的缓冲设计，所以他设计了互补阴极推动线路，这是Counterpoint好声的秘诀之一。

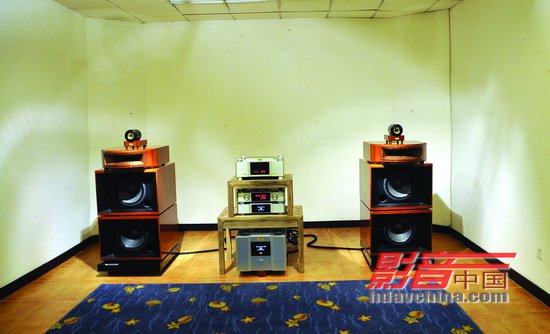

位于广州是海印广场四楼的汇之源音响陈列室，原本装设了很多扩散板，在调整这对大号角音箱把所有声学处理道具都撤除了，为的是证明即使空无一物的光墙房间依旧能发出很好的声音效果。

在1990年代数码音响风起云涌的浪潮下，Counterpoint又是第一个提出“没有规格才是最好规格”新概念的厂家，管它是18Bit、20Bit；管它是Crystal还是Yamaha，总之汇点的DA-10把选择译码芯片的权力还给了消费者。在这部译码器上译码芯片是可以与时俱进进行更换的，而且线路上无负反馈设计，直到现在广州海印广场内都还可以看到有人使用汇点的译码器，并认为声音很好。懂技术的人往往不善经营，多老牌子都是因为财务问题而不得不淡出市场，汇点在暂停营业之前还有许多雄心企划，可惜壮志未酬就告别舞台了。我们现在看到的汇点Counterpoint是由跨国公司接续经营，他们同时接收了Michael Elliott留下来的一些设计方案，当然在产品风格上会有差异，不过我接触过他家的Signature CD-12播放机，那种近乎疯狂的用料与架构只怕更胜于蓝。这部电源分体的CD机重量达到57公斤，电源盒中总共有16个密封的变压器，其中六个是滤波用的扼流圈，Counterpoint回到最传统、最有效却也成本最高的电源设计，看到这么庞大的变压器阵容应该是世界第一。CD-12使用输入、输出变压器，加上左右声道的扼流圈整机加起来就有22只变压器，利害！

在音响展会中还看到美国汇点Counterpoint全新的杰作1号Magnum Opus One 600后级与杰作2号Magnum Opus Two电源分体前级，这是Michael Elliott在尚未转换跑道之前就已经有的超级制作，十多年前后级要卖12000美元，平衡前级售价也要15000美元，折算币值今天可能都要在美金后面加个0！原始的Magnum Opus系列前后级我只有耳闻未曾见过，新的Counterpoint又是以疯狂的态度与精神来重现这套超级制作。我们看看厂方公布的资料，杰作2号Magnum Opus Two电源分体前级重量有25公斤，从电源开始真正的双单声道纯甲类全平衡结构，零负反馈线路，微型处理器电阻式音量控制、特制铂膜贵金属变压器、双面特重2盎司铜箔印刷线路板，里面当然又大量使用扼流圈等滤波设计。杰作1号600后级有立体声 / 单声道二种版本，立体声持续输出功率: 560瓦/8欧姆，4欧姆负载时增加为1000瓦（单声道版本更达到 2300瓦/4欧姆），净重有 129公斤 。这部后级采用新 A 类操作，同样是二个巨型特制铂膜贵金属变压器供电，全平衡放大、零负反馈及直流伺服耦合设计，每边道有16 颗 Motorola 功率双极管，加上双面特重2盎司铜箔印刷线路板。

在汇之源的陈列室中搭配全套汇点Counterpoint旗舰产品，包括Signature Reference CD12播放机、杰做2号Magnum Opus 2电源分体式前级，加上输出功率560瓦/8欧姆的杰做1号Magnum Opus 1立体声后级功放，这些器材无一不是超重量级产品，前级重量约30公斤，后级更有129公斤重，连同音箱的重量将近半吨，你家的楼板够坚固吗？
这套前后级看起来无比壮观，至少在目前所有进口品牌的功放中，还很少有产品能在体积、重量上和Counterpoint相抗衡的。代理商说有客人拿这套前后级去对付PMC、B&W等特别大食的音箱，效果要比一些德国制的巨无霸更好，因为Magnum Opus One后级不只有功率，还有强大的输出电流，能把大尺寸低音单元控制得服服贴贴，可是Counterpoint功放的价格却只有别人的几分之一，算起来很划算。天弦唱片公司买了一对Counterpoint的旗舰音箱Vox Angelina，刚开始他们用其它功放来推动，甚至录音室用的专业器材也出动了，却一直很难把这对高效率的号角音箱搞定，因为中高音号角的效率太高，如果低阴的能量、速度、控制力跟不上就容易产生头重脚轻的现象，最后还是一套西装换用杰作1号与杰作2号前后级才算功德圆满。不过就因为又大又重，搬运实在不容易，所以我们一直没有机会好好听听Magnum Opus系列前后级，借着这次要试听Vox Angelina音箱，可以一次把汇点Counterpoint的旗舰产品全部接触过，当然心情充满了期待。
实际上本文的主角是Vox Angelina（天使之声）这对号角音箱，白天鹅音展时委屈它摆在小小的房间中，根本听不出真正的实力，不过我得说，设计者真是有点疯了！为音响发烧而疯了！因为绝不会有其它厂商如此不惜血本的使用补料，也鲜少有其它厂商如此坚持与固执，就算有的话产品大概也是天价，而汇点的Vox Angelina音箱实售价40万元不到，当然有点疯了。目前有名的号角音箱如德国的喇叭花Avantgarde与Acapella、意大利的号令Zingali、美国的西湖Westlake、杰士Klipsch、奥高Orgue、JBL或者日本的TAD，除了最后二者为专业录音室制作的产品价格较低廉外，其它的都属于奢侈品，尤其Avantgarde与Acapella几乎都能列入世界最贵的音箱行列中。制作号角音箱专用的高效率单元同样凤毛鳞爪，不外乎飞利浦旗下的Magnavoxa、JENSEN、Altec、JBL Urei、Fostex、TAD等几家，TAD的钴磁单元已经停产，有钱都不一定能买得到。所以有些厂家干脆自己重新研发单元，美国奥高Orgue就是其中之一，他们已经能制作出媲美甚至超越TAD的天然磁铁单元。

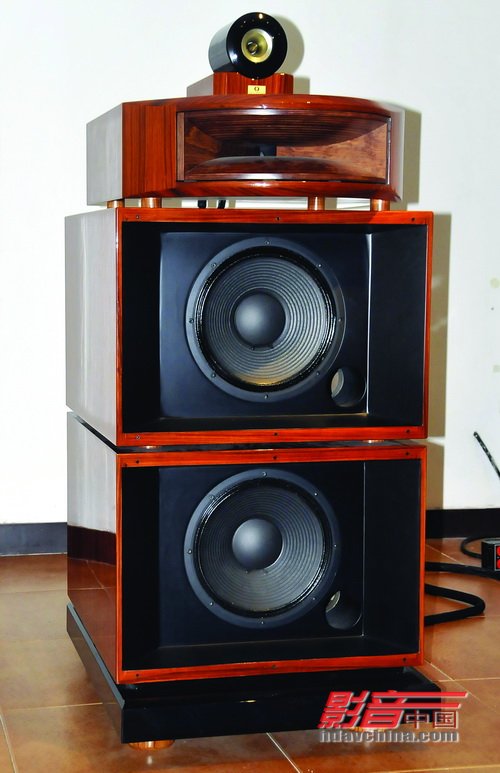

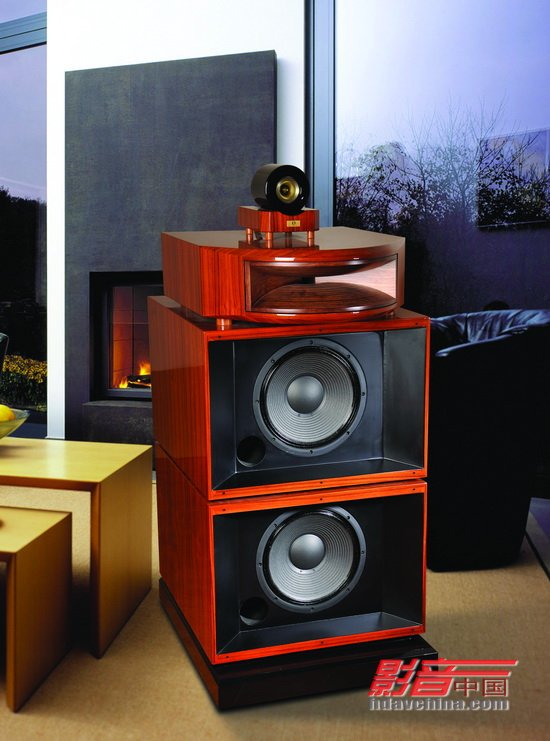

Vox Angelina（天使之声）音箱采用三分频四单元设计，超高音为1吋振膜配合圆号角，中音驱动器为2吋振膜配合木制号角，二只12吋纸盆低音分别装箱，所有单元都用天然磁铁（铝镍钴磁）结构，来自日本一个非常著名的厂家。厂方标示的频率响应为20Hz-40kHz，平均阻抗4欧姆，灵敏度有97dB，照理说用300B等单端直热式胆机就能驱动得很好，不过设计者认为要让低音有最佳的效果，还是建议较大功率的搭配。整对Vox Angelina（天使之声）音箱的尺寸为140x80x61公分，包含二个外置分音器全系统重量达412公斤，木皮加上透明钢琴漆处理的外饰非常漂亮大方，就看你家里有没有地方摆放了？

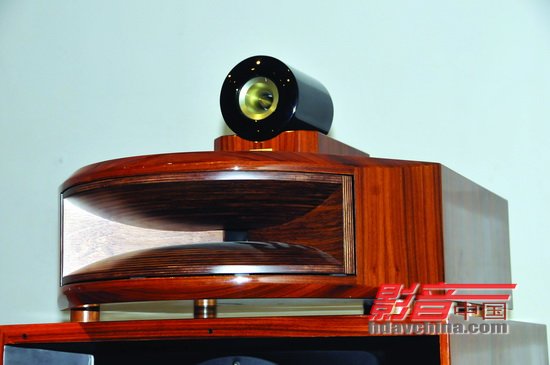

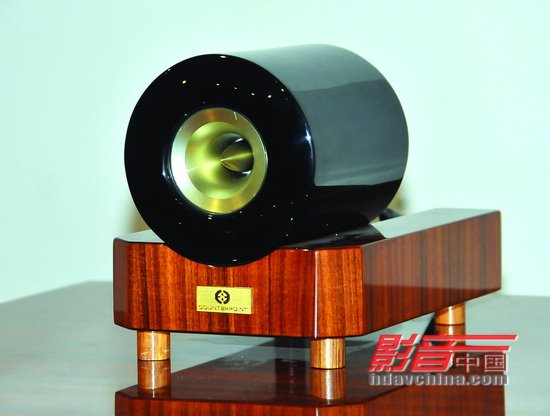

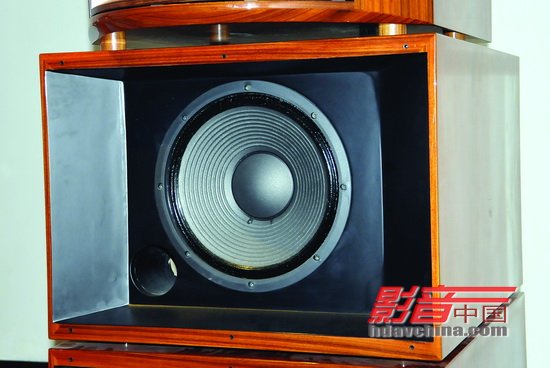

汇点Counterpoint的Vox Angelina采少量精品策略，虽然没有自己制作单元，不过他们还是向一家日本公司特别订制了昂贵的钴磁钢单元。我们说过铝镍钴磁Alnico（俗称天然磁）并非磁束密度最高的磁铁，常见的钕铁硼（Nd-Fe-B）或钐钴（SmCo）磁钢都有不错的特性，而磁束密度越高不一定越好。Alnico是将铝、镍、钴及少量其它增强磁性能的成分做成合金，再通过铸造或者烧结处理成形，有良好的抗腐蚀性能，适中的磁场强度拿来当喇叭单元的磁钢具有极佳的音乐性与温暖感，这是钕磁单元所欠缺的。Vox Angelina（天使之声）所用的四只单元全部都用铝镍钴磁，圆号角高音频率响应可到40kHz以上，灵敏度有108dB，最低频率为3.6kHz，日本有些号角音箱玩家拿它当超高音使用，汇点的设计师让它负责10kHz以上的声音，以12dB/Oct斜率分频。中音号角驱动器为2吋振膜，灵敏度有104dB，频宽达到650Hz-20kHz，非常厉害，不过社记者只让它负责1.2kHz以上的声音，同样以12dB/Oct斜率分频。中音所用的木制号角同样来自日本，每个有20公斤左右重量，可以与驱动器完美结合。12吋的纸盆低音效率有93dB，为了与中高音取得平衡所以用了2只低音，并将整个系统的效率折衷为97dB。 Counterpoint还在纸盆悬边涂上特殊阻尼涂料，据称能有效消除边缘反射和增加音盆耐用度及进一步提高音乐性。

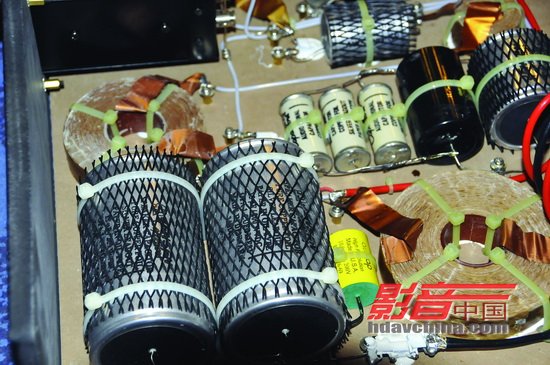

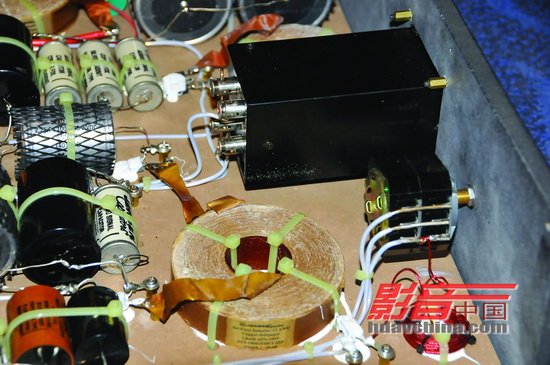

百万元级的音箱听过、看过不少，但从来没在任何一对音箱上看过如此豪华的分音器！打开每只重达22公斤的木箱分音器，里面的用料简直让人倒吸一口气，Jensen各式各样的电容铺满一地，铜箔、银箔、油浸等素材经过多年耳朵试听验证后才决定该用在哪里，Jansen的铜箔电感一个买起来要几千元，Vox Angelina（天使之声）音箱豪爽的用了好几个，连主要接线都是Jensen的纯银线。虽然让人怀疑设计者是否为Jensen的股东，不过从一些小细节仍可看出一切都以实际听感为依据，例如输出交连部分就用德国M-Kap、Jansen、Hovland等几种不同电容并起来使用，这绝对是出自发烧高手的手笔！
除了向这家日本公司购买最顶级系列的单元与木号角外，其它设计都由汇点Counterpoint的工程师完成。音箱部分采用全分离式设计，每个单元都有都有自己独立的箱室，时间补偿式结构让 低音箱的前障板略微凹陷，而中音号角与高音圆号角可以前后移动，在不同环境下都能让各发声单元同步抵达聆听位置。中高音号角的边缘尽量折角平滑，没有任何凸起之边缘以减少不良绕射干扰。Vox Angelina 的木箱用上多种厂方的特别技术，称为VA and X物料，据了解这是以40mm厚的木板制成密闭式箱体，内部有多处加强支撑，再配合多种阻尼物料来吸收谐震，为驱动单元提供一个好象隐形的驱壳。用手轻敲木箱可以发现非常的坚固札实硬朗，Counterpoint的设计师认为这样才能让单元发出纯净没有干扰的声音，也不会产生老Altec“剧院之声”号角箱那些恼人的问题。
这个观念倒是与美国西湖Westlake有异曲同工之妙。西湖的创办人Tom Hidley是一个优秀的萨士风乐手，他在1950年代进入JBL工作，率先提倡以实木来制造号角高中音扩散器，对后来号角音箱的设计影响深远。后来Tom Hidley离开JBL转投Ampex旗下，1970年代初在洛杉矶创办了Westlake Audio，设计专业监听级扬声器，他就用沥青当木箱的阻尼材料。为什么提到西湖呢？因为天弦唱片的录音师也曾用Westlake音箱当监听，却始终有不满意之处，他们还试过B&W、Avalon、PMC等许多产品，最后才在Counterpoint的Vox Angelina（天使之声）找到满意答案。并不是说西湖的产品不好，但使用TAD单元的型号价格可是高得惊人，我的意思是二个声音效果伯仲之间的产品，更凸显出汇点的超值性价比。

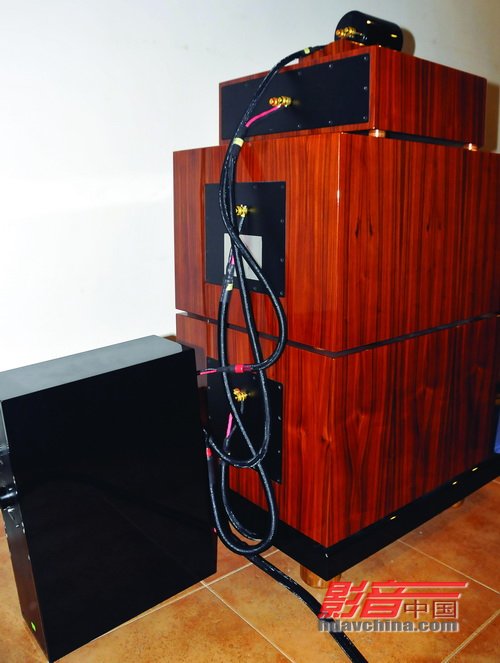

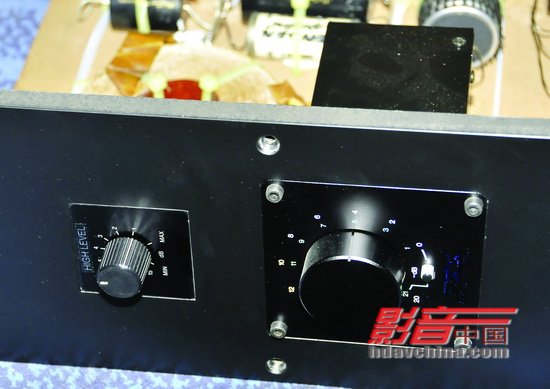

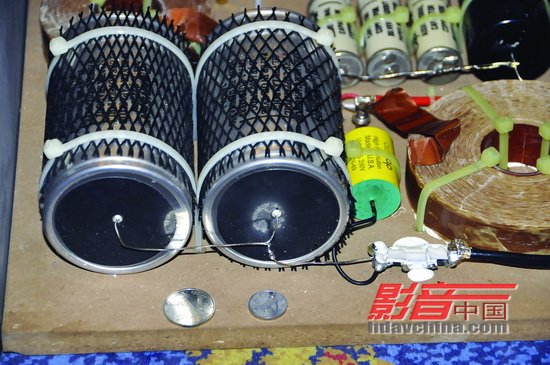

起码有一点是Westlake号角音箱望尘莫及的：分音器！Vox Angelina（天使之声）每只音箱都跟随一个无阶震X 物料制成的防磁外置分频器，这个分频器非常复杂，可以根据环境需要与个人喜好进行人手调整中/高音的能量，使用的可不是普通的可变电阻，而是日本制造的高级电位器，尤其是调整中音号角用的电位器只怕比很多Hi-End前级功放所使用的音量衰减器更豪华。打开分音器里面，相信有经验的发烧友看到都会有晕眩的感觉，满满的都是丹麦Jensen（战神）的零件，包括纯银接线、铜箔与铝箔电容、油浸电容、铜箔电感线圈…总之光是这些补品加起来几乎都能买一部进口的合并功放了。丹麦Jensen是目前极少数仍在生产油质电容公司，号称纯手工打造，拥有远优于一般油质电容的优异音色，音域宽广且响应平直柔顺，对DIY玩家来说绝对是梦幻级的组件。在疯狂用料的另一方面，我却看到设计者其实脑子与耳朵都清醒得很，Jensen的铜箔、铝箔、纸管、银箔等四种材质的电容他可是“有地放矢”，根据不同需要用在不同的地方。

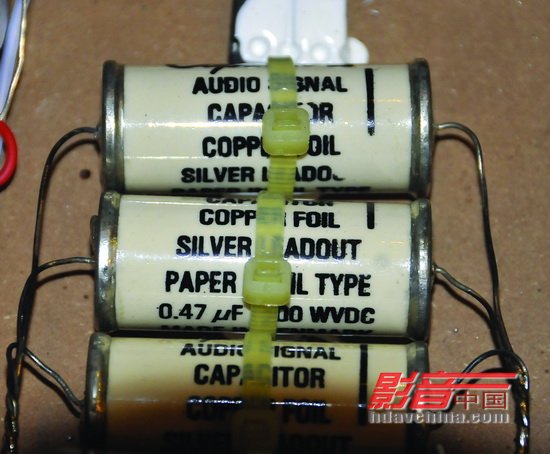

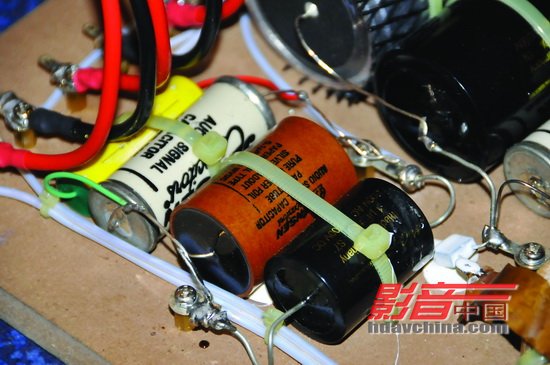

Jensen铝泊油浸纸介质电容被认为比土炮党爱用的老电容--美国思碧维他命Q油浸电容，在分析力和结像力上大幅度拋离对手，而且中频的表现很能讨好耳朵，是很耐听的电容。Jensen铜箔油浸纸介质电容被认为具有雍容华贵的声音，高音的微动与中低音的细节都清晰可闻，音场又高又大又深，难能可贵的是全频一致的声音厚度。铜箔铜管油浸电容在保持纸管电容音色通透细腻音场宽大特点的同时，动态与强弱对比更为明显，音色更为丰富多彩和浓艳，整体的声音能量感增强了许多。铜箔纸管油浸电容背景更显得宁静一些，声音的细致程度更好和颗粒更细，中高频更为飘逸，声音密度高的同时更具形体感。白色的铜箔瓷管油浸电容高频段有接近于银箔电容音表现，透出一种亮丽的贵气；中频又有点像铜管电容充满着活力；低频段却像纸管电容般有充足的量感、下潜力及弹跳力。瓷管电容 就像集合了银箔电容 、铜箔电容、纸管电容优点于一身一般。这些电容展示都能在Vox Angelina（天使之声）的分音器中看到，实在有够夸张。设计者也并非Jensen不用，例如输出端他就用Jensen、M-Cap、Hovland等四种不同的电容并起来达到所需的数值，一般设计者大概就用一颗电容解决了，显出Counterpoint精心调教的痕迹。

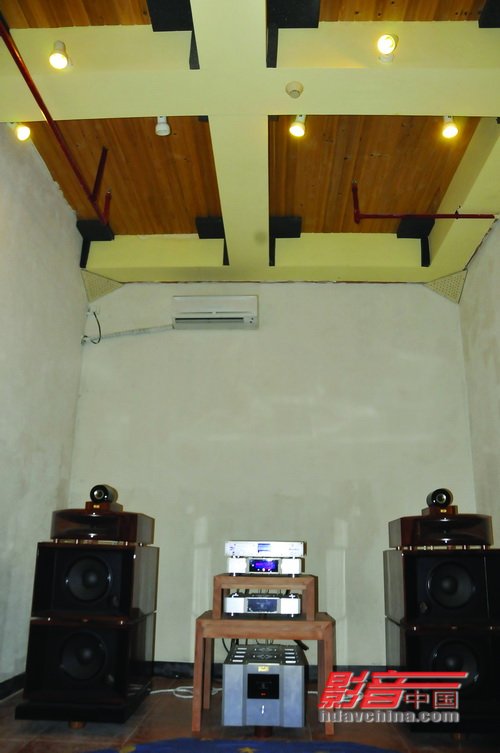

广州天弦唱片推出过许多发烧碟，在天弦唱片的试音室中同样采用Vox Angelina（天使之声）音箱作为录音鉴听，天弦唱片的老板与录音师们尝试过很多百万元级的音箱，都无法符合中性真实的严格标准，最后选择了汇点Counterpoint的旗舰产品。我们可以看到只有二十平方左右的空间对Vox Angelina（天使之声）来说似乎有些局促，屋顶非常高舒缓了一些压力，调整后并没有出现明显的驻波，细节非常丰富，使用一段时间后声音更显松容自然大气。
说了那么多，究竟这对号角音箱的声音表现如何？我必须说就算出动了Counterpoint所有旗舰产品来搭配，也没能真正听到Vox Angelina（天使之声）完整的表现。主要原因是那复杂又奢侈的分音器需要很长时间的煲熟才能渐入佳境，设计者认为至少得一年才能臻至化境，而我所欣赏的这对音箱还很新。为了证实这说法，我们还到天弦唱片的试音室坐了一下，那对箱使用了有半年多，虽然空间环境更小，但中高频的松容感却好了许多，声音更为流畅自然，搭配的同样是汇点的杰作1号与杰作2号前后级。我也发现由于Vox Angelina可调校线性的最佳时间值 Time Alignment，每一个单元的纵轴、横轴均可独立转动以配合不同聆听环境及聆听位置，所以在天弦唱片所听到的音像比较前倾突出，有利于歌唱等唱片的制作；在汇之源陈列室听到的场面比较宽广深远，动态对比也更好。

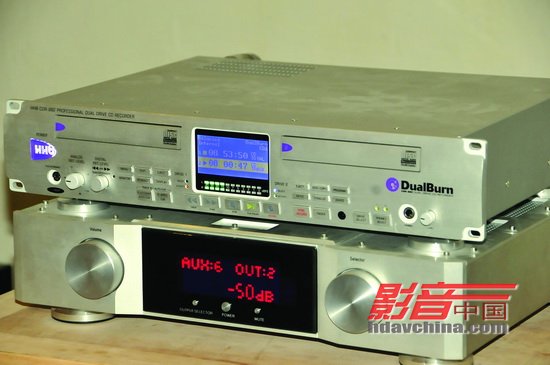

天弦唱片并没有用汇点Counterpoint的CD机，而是英国HHB的专业用CD刻录机，如果发烧友可以接受专业机那普通的外表，它们的声音效果倒是很值得肯定。
Vox Angelina具有号角音箱的所有优点：速度快、反应灵敏、细节非常多、中高频宽松有余裕、大音量时不会有紧迫感。

这对Vox Angelina（天使之声）音箱据称是美国汇点Counterpoint在1990年代未完成的伟大理想，经过多年的调试改进后终于能踏出江湖
此外Vox Angelina又一次打破号角音箱一定要用胆机搭配的迷思。没有错，小功率的直热式三极放大电子管机把动态的期待都寄望于高效率号角音箱，但号角音箱不一定非得要胆机才能让它“柔顺”，才能让它“不乱叫”。那些中高音容易吵闹杂乱的号角音箱要嘛是PA用的广播产品，要嘛是数十年前的老古董，新一代的号角系统非但干净清爽，而且还具有一定的声音厚度与重量感，想把低音能量与速度充分表现出来，有时还得出动大功率的晶体机。只不过高效率犹如照妖镜，会把功放的缺点一五一十暴露出来，太过现代化强调通透与分析力的产品可能会火上添油，恰好汇点的前后级功放力虽大而胆味浓厚，形成了很有效的互补。我们欣赏了一段有非常多电子极低频效果的录音，在几乎没有声学处理的28平方房间内，被鼓起的空气弥漫回旋，线条清晰凝聚干净，共四只12吋低音果然威力不凡，而又听不到明显的驻波。小提琴一般被认为是号角音箱的杀手，很难把它回放得滑嫩甜美有木头味，Vox Angelina却做到了！它所播放的小提琴独奏不但形体感逼真，琴箱共鸣的细节与演奏时的表情丰富，音色更是美极了，在更昂贵的号角音箱上我都没听过如此精彩的效果。
爆棚合奏气吞山河，悠扬小品勾魂摄魄，这不但是汇点自己的宣传用语，其实也是Vox Angelina音箱最佳的写照。看来Vox Angelina不仅仅是豪华得过火，假以时日让它的组件煲熟了，只怕声音也会好得让人惊叹！现在要看看大家是否有耐心请一对回家慢慢伺候了。
