我的天！！！:funk: :funk: 这都些啥呢？？？
音量单位指示器
就音频工程人员 ( Sound Operator ) 每每所接处到的声音设备里，全都会俱备讯号电平指示的工具，无论是机械式 or LED 发光二极管的架构，其目的无不时刻的表达声音讯号的动态电平，而在混音桌前即是要去控制这动态范围，让这一链级的讯号电平输出是有效益的。
就古早至今，对于音量指示器的革命倒是没有多大的格式变化，反而是朝向廉价的LED 发光二极管制程，它们几乎在当今的任何声频器材上皆会出现，有的厂家更会将它的指示方法模仿传统机械表头的特性，或是峰值指示表头，亦或是混合一起，说是优点嘛，又四不像，反而使用者自个儿要清楚当下临界点是在何处才不至混淆。
如果我们要认真严格地述说，就要应用到讯号杂音比的术语条件， ( Signal – to - Noise Ratio ; SNR ; SN Ratio ; S / N ; S / N Ratio )远早时期人们将甲地的声音讯号传送至乙地时，两系统接驳时就会有很多问题出现的，然而量度的讯号是多少和利用参考到的是什么？都要清楚明白的了解，不然所得的值不是与噪音底层相近的声音讯号，或是过大失真的声音讯号，藉由指示仪表辅助的监看加上耳朵的聆听判断，调整出可以使用的声音动态讯号，我们要将这问题带入设置于动态范围，就我们在这里所要关心的，一如使用猜测、感觉那些行为，实际上与观看指示器是同样的事物，不过你会发觉这变化是很大的，毕竟看与听是不太一样的。就一些基本的声频设备对象，来说出一些基本的电平位能与噪音底层的位置。
在麦克风方面较低的电平位准是定位在 15 dBA ~ 20 dBA左右，( dBA 是指此测试值采用A加权量测出来的 )。这电平位准 ( Level ) 是它自己产生的电子噪音，而较高的电平位准是定位在120 dBA，会将较高的电平位定在这里是在那一点上当要开始发生失真的时候，但并不是超越了此额定值其声音讯号就不可用，总知从头到尾可用讯号动态扣掉噪音底层至少要有100 dBA 的动态范围，在模拟磁带机的方面，就是传统机械式的那种磁带嘶声、磁带的材料、磁饱和，这由低限到高限的动态范围是在 50 dB ~ 70 dB 的领域内。( 机械、马达、皮带等 ) 而且这又还要取决于声轨或磁带的宽度、带速、及是否有使用到特殊的减噪系统( Noise Reduction System )，在磁带机方面，若这磁带机是数字式我们就能状态它是确切可实行的能有 80 dB ~ 100 dB 的动态范围，在射频无线传输机到接收机的环结上( 例如：无线麦克风/ 接收机 )，大致说来约于 50 dB的射频频率调变下降到大约30 dB 的振幅调变射频 ( 中波及长波频段 )。
上述说了有关于麦克风、磁带录放音机、射频条件它们相关的噪音底层上下限，再一次确切的告知表头的监视就是求取一大于噪音系数又不超过失真的适用声音动态讯号。增加多少或减少多少的动态是另一个问题，声音操作员在工作时，在混音桌前即是去控制动态范围，他们是要在人们运用的音频动态范围内，去取得一个适用的讯号动态范围，.在这，让我们集中问题正对涉及到有关「 人 」的因子，若我们以这个问题来导引，那请问必须以监听的方式去控制动态范围吗？答案是 ( 必须是的 )。操作者必须透过监听喇叭去辨别,去控制在节目内的最高电平位准，若是超过了可容许的限制，就会进行到发生失真的情况，声音的失真若是因为设备装置的过荷或磁带的饱和，输出的讯号将不适用，反之讯号过小的话，它渐渐地接近杂音底层的电平位准，这在低于背景杂音的电平位准时亦也是不合需要的电平位准，但是这比起讨厌又不满意的像似过荷失真并不会有很大的影响，现在就让我们来谈谈会帮我们解决辨识,监听的工作利器。
音量单位 ( Volume Unit ; VU ) 是节目响度 ( Loudness ) 的变化单位，这就要讲到「 量度 」的术语，我们需要去确立我们要去利用来在量测时所使用的单位是什么,它就是「 分贝 」，但我们所应要利用的是什么参考电平位准呢？我们首先要知道的是这个「 0 」( 零 )，它是电子器材装备在交换处理声学讯号时，所涉及到在响度方面的事情,因而我们要知道那「 0 」是立基于声学压力 ( Acoustic Pressures ) 上的，透过机器的输出，将人最小能听到的讯号设在这个标准 ” 0 ” 也是一个解释，因为在那可聆听到最最小的声音讯号是很难去度量的，在电子的设备装置里，我们是交换处理于电压的，而量取一个电压位能的技术要比聆听辨别容易多，事实上那「 零 」的意义，一般地几几乎是袭用采纳最初的基础于 1 milliwatt 的功率，这是起始源于在第二次世界大战之前，在当时人们视功率在声频电路内一直当作个记号， 1 mW 即是等于 0 dB ，然而这么小的功率不是很容易地就能去量度的，但电压却是能容易地去量度到它的数值的，在声频电路内现在的 600 Ω 标准阻抗就是因袭传统上的 600Ω，因为这传统上的600 Ω是老式一对的电话线之特性阻抗，这 600 Ω 的条件在某环境背景下是很重要的，如同 48V 麦克风电源由来一样，但是必竟还是像以前般的较少被利用到，若我们假设在 600 Ω 时是消耗了1 mW 的功率，然后因为W = V2 / R,因为 1 mW = 0.001 W，因此 0.001 = V2 / 600，抑或V2 = 0.6，因而这给与了我们 V = 0.775 V 的参考标准.这以少许不方便的数据交换处理,然后就成为标准了，当把它委付于当作为是「 零电平位准 」时，这就是常写成的「 0 dB 」，在这里叙述说法上会有许多其它不同的字母去表示，如 0 dBm，0 dBu，而这样会变得更混淆，针对于简单化我们在此附予它为 0 dB，其实会导致如此也是有故事的，0 dB或0 dBu或0 dBm均符合一般普通一致所采用的，我们现在就能去看看这特定的仪表，有二个广泛使用的特定音量单位指示器仪表装置，它们是 VU 表和 PP 表，当初制定此仪表是要他们在可接受的限制范围内去取得个动态范围。

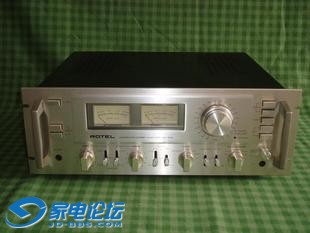

VU 表有指针读取横越整个刻度部份，是视觉可见的声音量度装置，大多数是使用于控音桌。也就现今大家所说的混音器，VU 表起初是制造在及使用在美国，展示于图的是音量表( 音量单位表， Volume Unit Meter; VU Meter )，其实它就是个简单的电压表 ( Volt - meter )，只是跨接于特定零件的电路上，在美国音量表的标准是发展进化于 Bell Telephone Laboratories ，音量表是个必须要的对象，是用于去显示量度在线路上的电平位准于协合一致的仪器，音量表在技术条件规范上有非常严格的定义，甚至包括了刻度之面版颜色，这是当你一看到那个表的样式就知道它是VU 表，它能在任何有它的地方发现。从广播音控桌到卡式录 / 放音机都有，但它的解释说明非常之少，直至今日所有实际制造生产出来的产品在外观上绝大多数都依照 Bell Laboratories 的原始意思。在本质上，它仅只是正确妥当的跨接在 600 奥姆传输在线的仪表，藉由规刻的指度，我们能去计算前述的「 零电平位准 」，在一般所公认的是多少分贝，如果100表示最大的极限电压，而 40 表示零电平位准时，那在分贝数目字的差异即是：
20 log 100 / 40 = 20 log 2 . 5 = 20 × 0 . 4 = 8
这项计算的结果是「 零电平位准 」是在可容许程度的最大极限之下的 8 dB，而就 VU 指示表的对照0 VU 的实质有效电平位准是 + 4 dBm，( 1.228V )，而表头 / 表针的起动上升时间 ( Attack Time) 和衰变时间 ( Decay Time ) 约 300 ms ，这时间是表去指示？稳输入讯号到正确 0 VU 位置之所需要的时间，或指针滞后 ( 落后 ) 到完全回到原位所需要的时间，这是相互有关连几乎完全恰是人类耳朵感知( 感官 ) 的积分 ( Integration ) 时间电平位准，定制 VU 表是意欲去给与方便、有效、有帮助的指示，是为了要调配合人们耳朵聆听特性呈对数相等之意，除了听，它指示出主观上节目之不同的片段部分，内容是有多响，在这点它做的非常好，但由于机械动作的来回迟滞，它不能做到的是对于任何实际有效讯号电平位准达到实时指示，相对地缓慢积成时间漏掉非常多的瞬时现象，这样的机械动作结果，VU 表对实际有效讯号的电平位准指示的不足相差达到 20 dB。一般通常至少有 8 dB 至 10 dB 的差，举例一颗小鼓敲击时，如果表上有峰值灯.那它将会亮起，然而指针确不会实时到达那一电平位置，了解吗？对于 VU 表而言，不过是在细节方面不能充分的读取不是非常重要的，因为 UV表是让我们对于当下时间，主观电平位准的配合，及非常简单的去读取，非常简单的去使用才是重要的，这就是在当初原本的设计用意和理念。音量单位表有个特定的动态特性和阻尼特性，这是开发的方法上去监看声频讯号的复合波形对应到响度，这对于声频操作者们，VU 表能简单的去读取并附有重要的意义价值，这是以不规则指示出复合讯号 ( 同时间产生两个以上的讯号 ) 的响度和讯号在时间上的变动，VU 表的反应介于平均和峰值读取表之间，VU 表的动态特性之定义是：瞬间突然施以个正弦波,施加委付的是 0 VU (100 % ) 的电平位准，结果指针摆动到 99 % 时偏差达 0 . 3 秒，其包含了不少于 1 % 或多于 1 . 5 % 的过渡偏转，( 意思就是指过头再回来 )，标准 VU 表有特殊设计的阻尼弹道冲击响应反应，去使它能够反应对平均声音的音量相当于单独一个声音峰值，在节目内容内的峰值反应，会通过表头而未被监看发现到。因此为了要在那里有足够的余裕去容许这些峰值动作，操作者就必须调整系统重现这不充足的峰值，譬如调整增益值，或系统得到上链的声音讯号动态本来就不能反应重现这不充足的峰值。针对于此，不必看的太严重，其实在一般广播发射机或磁带刻录系统上，本来就不能掌控过量的节目峰值。
VU 表在定义上有两种仪表刻度标示：一种是–20VU 到 +3VU，而另一种是0 %到100 %。还有一种是标示了这两种在一起，表面具有双重标示刻度.这又有两种标示的不同，一种是 – 20 到 + 3在上，而 0 % 到 100 % 在下，另一种是相反的，这两种都是 100 % 对应到 0 VU。较小刻度标示的字较小，而且从 – 20 到 0 是黑色的，0 到 + 3 是红色的，标示的刻度是在音量单位读取上用的，从 – 20 到 0 以及再从 0 到 + 3 .这个 0 是没有失真时读出的最大额定正常标准值指示。越过 0 的刻度是标示为红色的，以去指示那在这里的读数区域是「 Hot 」，在红色区域的音量指针读数，是告诉你只应许可瞬间短暂地指示到这 Hot 区域，当在表上 Hot 区域读取时，我们说它这是「 In the Red 」或「 Spilling Over 」，「 Spilling Over 」即为过多溢出的，当在表上的读数平均是 –20 时，我们说是运作于「 In the Mud 」，「 In the Mud 」即为不清析，无法使用，效益不足。( 在此谢谢黄建国老师提供数据 )标示在 VU 表上从左到右的 0 % 到 100 % 的刻度标度有个称呼为调制百分比 (Modulation Percentage )。
100 % 是满标度 ( Full Scale )，此满标度 ( Full Scale )，并不是数位满刻度的解释，,在此说明。以调制百分比作参考是运用在射频功率放送时的监看，以便了解放大器的发射效率，操作员在使用这 VU 表时，是去在节目声道 ( Channel ) 上取决所要采取的增益，取决的增益由看表，倾听鉴听扬声器，并调节电位器，以视需要去保持适合的声频电平位准，实际事实上因为标准 VU 表忽略不显示峰值的读取特性，操作员们要取决在乐音之下对人声补偿由 3 到 5 dB 去控制峰值电平位准，这就是为何音量滑臂推杆上的临界参考点，设定上下界定为 ± 5 dB or 6 dB 之意，至于另外的习惯是去给与至少 10 dB 之波峰因子 ( Crest Factor )，以去覆盖声频波形之峰值冲程偏移( Excursions )，这是因为 VU 表指示的太慢的关系，标准VU 表不是用来读取峰值的仪器，它反应瞬间峰值是在一个标准和制式均量，虽然这样但它所作的还是有一定的优势，主要大概是关系到它的价格比 PPM 表便宜和它又是直接地以分贝校正的，但不幸的是那 「 0 」的标记不是一般的零电平位准，它的 0 VU 位置换算分贝是+ 4 dBm，它是去指示最大可容许程度的电压，这是相当于 100 % 的讯号，( + 4 dBm )。而 0 dBm相当于在 - 3 VU 之间，这所造成混淆的事务，往往误解 0 VU = 0 dB，它不明的是对于不同的机构组织对于 VU 表所采用的不同校准，所以参照厂商设定的规格方面需要留心谨慎的去察查，以免误导。现今在专业装置上在消费性产品上有减少需求标准 VU 表倾向 LED 峰值指示器的趋势，但是要知道在监看上 VU 表的平均特性还是很重要的。0 VU 录音电平位准 ( 在录音电平位准表上的 0 位置 ) 是录音座之正常标准名义额定运转的电平位准，它代表想要产生录在磁带上的磁通量 ( Flux ) ( 即磁场强度 ) 以 VU 表而言，满 VU 对应一个录音电平位准，即是在磁带上录 400 Hz / + 8 dB，这 8 dB 相当 VU 表的 + 3 VU 了。在那电平位准之下将产生3 % 的三次谐波失真( Third Harmonic Distortion )，在 0 VU 的典型地失真是要低于 1 % 的，大于 + 3 VU，这是过度的录音电平位准，磁带会饱和 ( Saturate )，这样会造成失真，保持在低于 – 10 VU 时，这样的电平位准太低，会造成听到磁带的嘶声 ( Hiss )，当施加个复合波形到VU 表时，在表上读得之电压会低于峰值波形之电压，这是因为 VU 表之反应不够快去迅速的循着瞬时正确精密地反应，这种不正确错误，会造成于电平位准在设定上的问题，在磁带录音座上的电表，是用来显示录音及放音的电平位准，这些电表大部分是VU 表，在这的 VU 表上大多有内建LED ( Light Emitting Diode ) 峰值指示器，或这 VU 表是以 LED 组成的条状指示器以去显示峰值，关于视觉可见的发光电平位准量度装置。
还有其它视觉可见的和可利用的表，一个这种的装置是发光 LED 水平条状图示的，这种表是顺着LED 在条在线从左向右点亮，对应符合声频电平位准的强度，由 – 20 到 0 是使用黄色或绿色的 LED 而从 0 到 + 3 VU 是使用红色的 LED ，读取的特征像 VU 表般的平均读取特征，LED 表又能设计成垂直的甚或具有峰值节目表 ( Peak Program Meter ；PPM ) 般的特征。
峰值指示器
BA5DA
2006-01-14, 10:31
英国的声频操作员们，一般均广泛地认同对于在 VU 表上所看到读得的峰值电平位准比较少，代表性的是以 10 到 12 dB，而因如此，将视觉上的认为电平偏差来做动态的补偿，这样错觉地导入容易引起失真，所以某些 VU 表会加入一只 LED 峰值指示器 ( Peak Indicator )，这只 LED 是内建在电表的右上角，它是红色的在过荷达到最高峰时它就会闪亮，有制造厂家制作了条状图示 LED 在 VU 表面成 VU 表状，不同的是声频的电平位准之重复多重性，必须要同时看到，它们又能以真实 / 时( Real Time ) 的方式显示于彩色监视器上，显示在垂直条状图标显示的方式，就像真时频谱分析仪的显示方式，峰值指示器在录音时,因为它反应非常迅速，能显示更精确的峰值电平位准。
PPM 表
PPM 的起源是在英国，比较起来绝大多数用于英国及某些欧洲国家，它与VU 表同样的有个指针去指示，但它的弹道冲击方式是它读取声频电平位准的峰值不似平均般的，图标的是典型的 PPM 表。
PPM 在美国英文是 Peak Program Meter 而在英国英文是 Peak Programme Meter。英国广播公司 ( British Broadcasting Corporation ; BBC ) 为了响应对于符合 PPM 所订定之 BS 4297 规范，PPM 不同于 VU 有三个非常重要的细节：
1、PPM 表是黑色的，在黑色的面板上刻度是白色的以及在那面板上刻度的记号是以最少的数目字去表示。
2、PPM 是峰值指示装置的仪器，它有能力正确地去显示讯号瞬时过程 ( 瞬时现象 )，它具有个非常短的起动时间，另外具有个较长的滞后衰变时间去给与个机会，以便有可能性的次第的去捕捉获得它们使得视觉能看到那些峰值。
3、PPM 的刻度标示是对数标示的，这授与整个标示刻度范围去做精确的讯号电平位准量测，整个标示刻度范围由七个标记点组成。从1 到7 每个分割表示分配区分4 dB 的电平位准改变变化，中间的那个标记点是PPM 4 ，它是设定去指示在0 dBm 或0 dBu ，常态工作运转的最大讯号极限是PPM 6 ，或称为 + 8 dBu 。我们看了以上的三个非常重要的细节，又可以总结出以下的六点：
1、在黑色的面板上刻度是白色的，以及在那面板上刻度的记号是以最少的数目字去表示，这是当注视电表在于个长时间的时候，能减少视力产生的差错。
2、结合了电气回路成为指针在上升时能非常地快速，去指示出全部显要的峰值电压,然后能缓慢地下降回档，这样的快速地上升，缓慢地下降，一而再的如此动作，因此能简易的去读取当下的动态峰值范围。
3、中间的那个标记点是「 PPM 4 」，它是设定去指示在 0 dBm 或 0 dBu ( 0.775 V )，这相当于「 零电平位准 」这点是非常重要的。
4、在表上所列示的刻度标记,在它们之间是合规则常态的每间隔4 dB 的，注意在某些较老式的PPM 表上，在刻度1 和2 之间是6 dB。
5、以每 4 dB 的分割和 PPM 4 组成零电平位准，到随后的 PPM 6 相当于最大可容许限度的电压，这 PPM 6 是常态工作运转的最大讯号极限，或称为 + 8 dBu 。
6、虽然在表面那里仅只有少数的刻度记号，还是有可能去读得 0 . 5 dB 的差异，但这主要是要在个稳定持平的讯号之下才能办到的。
比较了这两种型式的电表，我们清楚的知道 PPM 表是比 VU 表较为优越，它是的，因此更贵。但 VU 表所指示出的在稳定而持平的纯音时能正当合理的令人满意，然而在一般上 VU 表比起 PPM 表在精确度方面会较少，这对于 VU 表是它的缺陷，在大英国协 VU 表仅大致能找到在于在 24 轨的磁带机上，或者是在低价位的装置设备上。在 24 轨的磁带机上，因在那儿它有适当足够需要的数量，对于设定机器和又能指示出满表头 + 3VU ( + 8 dB ) 所记录的声轨讯号，当然啦，主要的是他的高价和必需要所以在 24 轨的磁带机上才会用有那么多的。有的时候，或许会要求对于响度的指示器，这时 VU 表即比 PPM 表好，这就会成为一个问题了，事实上对于响度而言的指示器，它们两者都是非常非常好的。
PPM 因为是正确精准的和有效用的，为了要如同个 VU 表做完成同样的机能作用，这是对于调配合主观电平位准，操作者们会要去查看对于不同类型之节目内容的峰值电平位准列表；例如：PPM 4 适于大量压缩的通俗音乐，演讲说话适合 PPM 5 到 5 . 5 ，而 VU 表则是一直自动地做这些调节 ( 调整、适应 )，虽然它对于峰值无用的，但是它是循着节目的强度的，事实上所有其它的电平位准指示装置,都极力模仿 VU 或 PPM。两者之一的特征、特性、及特色，亦或两者皆仿，另外有欧洲别的不同的电表；是峰值型和对数型，但用不同的方法不像 PPM 的，对于当下我们更是少少的会运用到它们，有些正规专业的广播员会喜爱个变种的 PPM ，那是类似于 BS 4297 规范的动态特性( Dynamic Characteristics )，除了电平位准之外标记点是各式各样不同的且提高了 8 dB，标记点给与实际有效的电平位准值。而不是所熟知的那 1 到 7 标记点；实际有效的电平位准值高达 +16 dB 的最大值,而且是红色的，其它型式的节目量测装置或许在装置上那里的空间很少又为了减低成本，而且不需要极精确的。因此各式各样的 LED 表在这些年来变的非常热门流行，这会有用了许多不同色彩的 LED 去分段，通常绿色的指示出到零电平位准或是可能到 + 8 dB，而红色的是在较高位的读数，它的精准度不是非常地好，每个分段大约 2 dB 或 3 dB，但若有较多数目的段落部份是能做到，得到更好的精准度。
在某些 LED 指示器还能选择去选择切换成为 VU 或 PPM，有种变体的在外国被称作为「 Bouncing Ball 」是以指示的方式去表示的，其最高部份残留照 ( 点 )亮的显示短暂的联结耦合或是依照那样子的，它们通常是个粗制生产制作的产品，但是却是非常有用处的峰值指示器，更高价位的是电浆 ( Plasma ) 显示器，在那是使用了大量的发光体，它能适度相当地并精准而再加上能够授与 ( 施与 ) VU 或PPM 的任一特征。
因此它们一般相对的需要大量的电力，又因若要有非常精确的要求致使价位较高，我们述说了表头的过去与现在，不外乎是希望看了文章的同好们对于键别讯号动态的方法及准则能有帮忙，对于所调整出来的位准不就是为了与功率放送级有一标准的界定，整理出这些规格对照大致如下:
*以下 dBm = dBu = dBv = dB,
- 4 VU = 0 dBm
0 VU = + 4 dBm ( 100% 调制百分百 )
3 VU = + 8 dBm ( 满 VU )
PPM 4 = 0 dBm
PPM 5 = + 4 dBm
PPM 6 = + 8 dBm
PPM 7 = + 12 dBm
PPM 8 = + 16 dBm
0 dBFS = + 24 dBm
0 dBu = - 20 dBFS ( 美规 ) - 22 dBFS ( 欧规 ) = - 4 VU = 0 . 775 V
+ 4 dBu = -16 dBFS ( 美规 ) = -18 dBFS ( 欧规 ) = 0 VU = 1 . 228 =1 . 23V
http://www.dorrough.com，这是一个仪器学术等级的表头制造公司，各位可以参考一下。
dBFS
分贝满刻度也就是一般数字设备上的指示单位，这”满刻度”之意就是使用在一模拟讯号转换成数字讯号or 数字讯号换成模拟讯号时的过程，这转换之间所能记录编码的最大电平量 ( 在数字讯号失真切割之前 " digital clipping " )。这个最大的记录编码电平量就写成 0 dBFS ，0 dBFS 数字讯号满刻度又等于 + 24 dBu 的模拟讯号输出，然而一般的数字设备会架构于 + 18 dBu输出。几乎所有的数字设备皆是配备 dBFS 的表头，个人的经验及建议是操作混音平台时，能具备VU 表，PPM 表 LED 指示表头，那是最安全的，只要能力所及就去实现这样的架构，这对自己的专业领域提升是件好事。 |
|
