拆先锋低端VSX-519上图，祝大家春节快乐！

BlackNiuNiu

一个多月前入的，趁过年有空拆开给大家瞅瞅

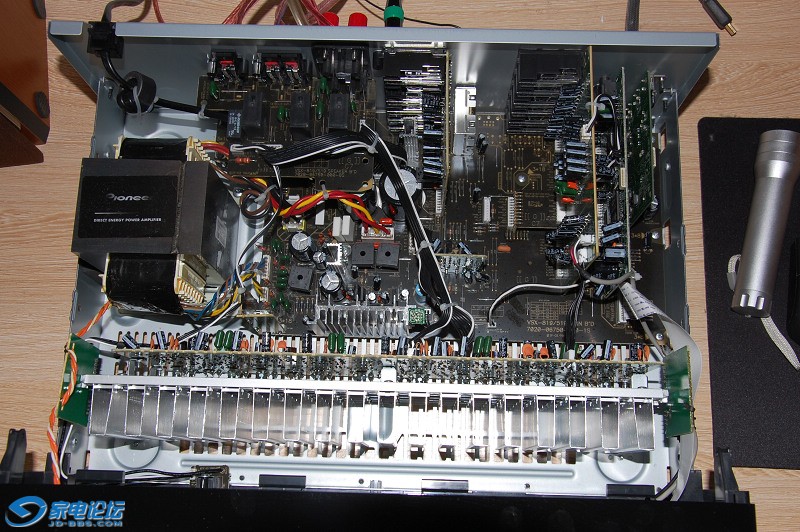

外观图就不上了到处都是，先上一张内部全景

BlackNiuNiu

交易区新帖推荐

个头不错的变压器，从标签上可以看到，应该和819是一样的
而且，在矽钢片上还用电焊划了一道, 可能起加固效果


[ 本帖最后由 BlackNiuNiu 于 2010-2-16 14:56 编辑 ]

BlackNiuNiu

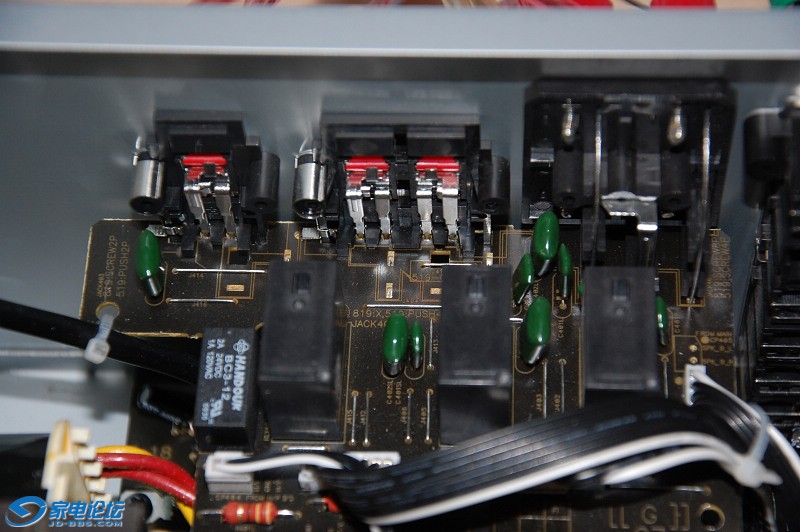

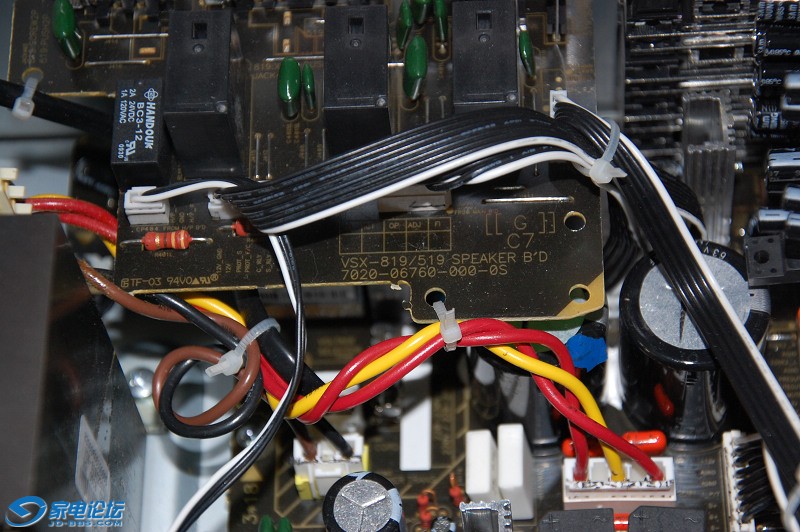

扬声器接线端子板
1. PCB本身和819通用，可以看到螺丝接线柱的开孔，但环绕和中置519上装的是夹子
2. 图中有4个双路继电器，个头大的三个是欧姆龙的，用于开关扬声器，个头小的牌子是HANDOUK，韩国货，用于开关前置耳机输出
3. 几组排线分别为继电器控制线和功率输出线

[ 本帖最后由 BlackNiuNiu 于 2010-3-30 22:53 编辑 ]

BlackNiuNiu

垂直插入底板的模拟视频接口板，与819不通用，全部韩国电容

[ 本帖最后由 BlackNiuNiu 于 2010-3-30 22:54 编辑 ]

BlackNiuNiu

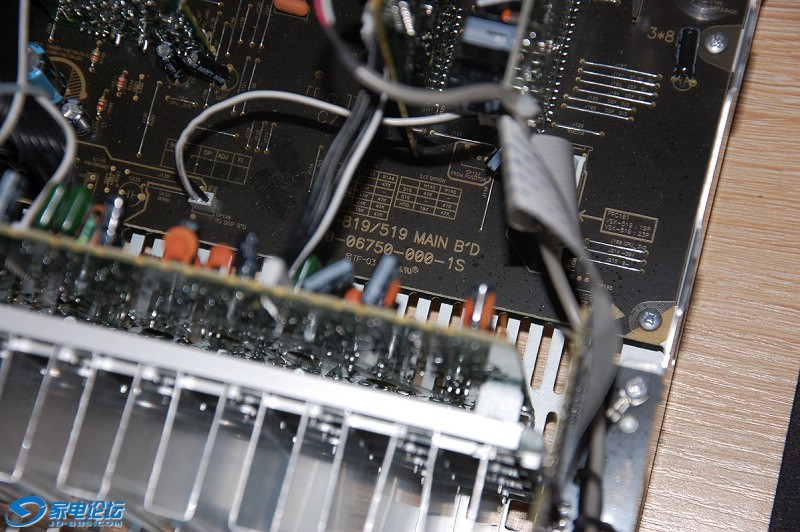

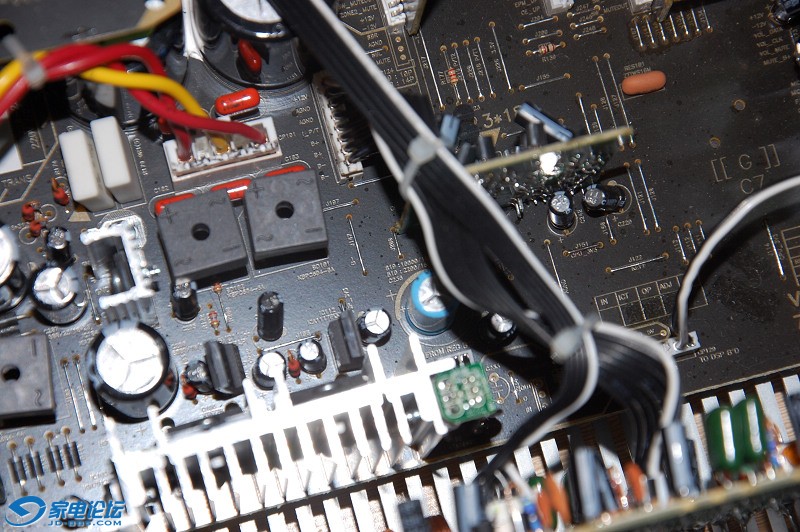

底板，PCB 519/819通用，但由于519功能少，所以空了一些，本楼第三张图中那个浅蓝色的电容也从10000u/16v缩水到了2200u/16v，看来负载有减小

xiaoyueliyou

交易区新帖推荐

[s:20] [s:6]

lyyup

支持拆机。[s:20]

BlackNiuNiu

音频输入接口板，pcb与819通用
1. 上方黑白线是和它背后光纤/同轴板的共地线，俺特意去反面看了，这两根线是短接的。
2. 右上角的三芯屏蔽线是前置 移动设备接口(Portable input)，但819是不单有这个，还有个校准麦克风接口，所以pcb焊盘是对应6pin插座的，519只用了3 pin
3. 右边的排线，插座焊盘为12pin，519用了10pin，为功放的前级输出，信号定义从上到下(12~1)依次为AGND,SW,AGND,SR,AGND,SL,AGND,C,AGND,FR,AGND,FL, 不知道819把SW信号引出去干啥，519没有引

[ 本帖最后由 BlackNiuNiu 于 2010-3-30 22:55 编辑 ]

BlackNiuNiu

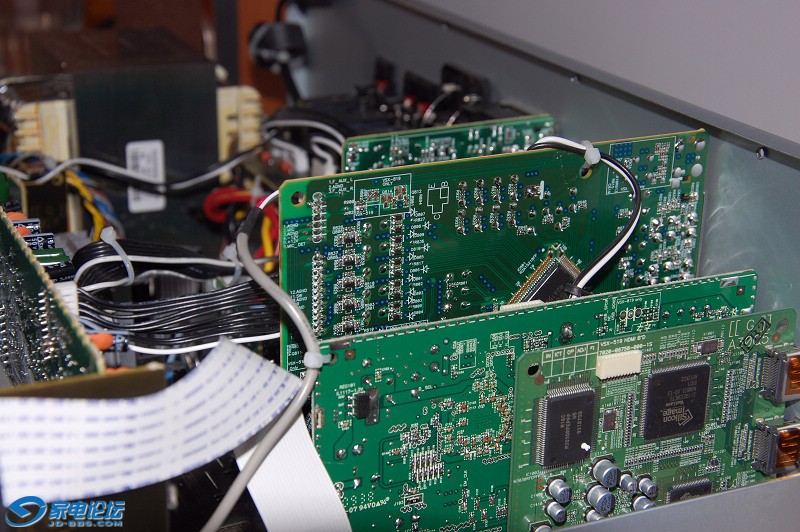

图中由远到进依次为 输入板背面， 光纤/同轴板背面， HDMI板

光线/同轴板PCB与819通用，白框中的几个器件写了 VSX-819 only

2入1出的HDMI板为519专用

BlackNiuNiu

小巧的FM/AM收音部分，金属壳屏蔽，从底部可以看出还是用了很多直插器件

BlackNiuNiu

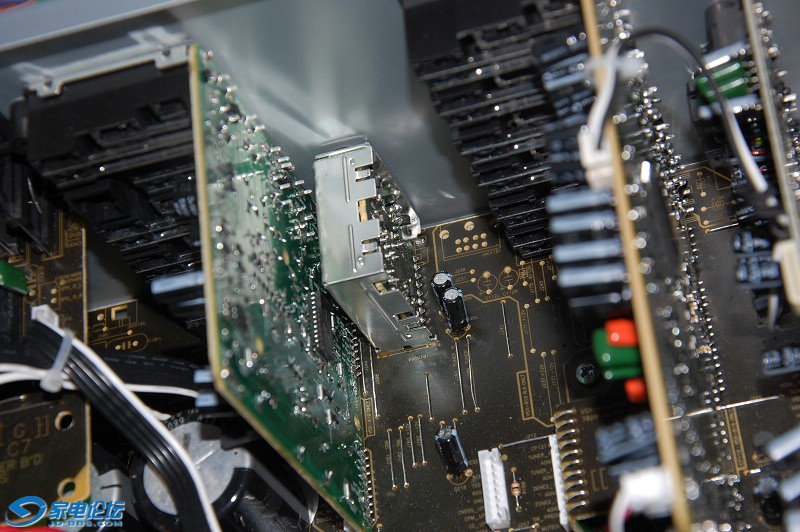

后级放大板与前面板平行放置，全景见1楼带大散热片的那个，与819完全一样
519/819同属低端机，再去单独设计pcb或者在用料上拉开差价没有必要，因为已经很低端了[s:8]

[ 本帖最后由 BlackNiuNiu 于 2010-3-30 22:55 编辑 ]

BlackNiuNiu

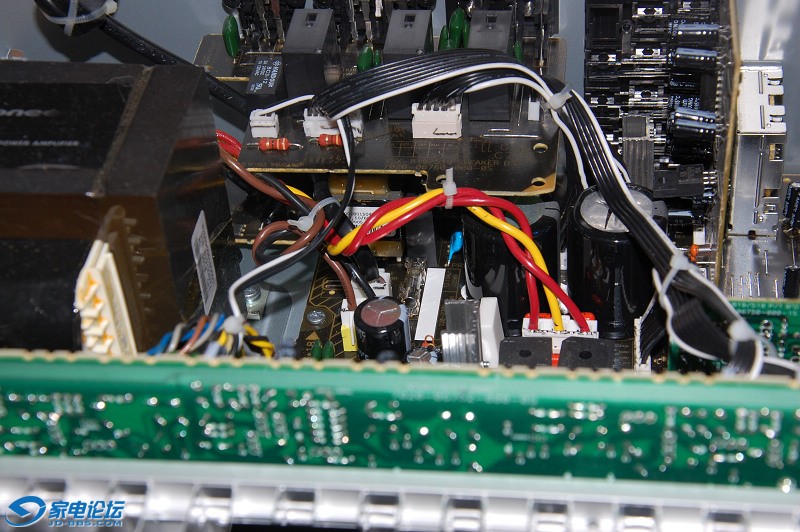

供电部分，
1. 可见电源输入滤波电容，共模线圈，保险丝等等，
2. 低压整流有用四角桥堆，也有用四个分立二极管的。
3. 红黄线，它前面两个桥堆， 和两个最粗壮的电容，应该是后级供电电路，输出正负电压

[ 本帖最后由 BlackNiuNiu 于 2010-3-30 22:56 编辑 ]

BlackNiuNiu

另外可以和兄弟们确认的是，它可以播放HDMI过来的5.1声道PCM音频

[ 本帖最后由 BlackNiuNiu 于 2010-2-16 17:11 编辑 ]

董义和

一千五的东西，推力  解码都怎么样哦？

BlackNiuNiu

原帖由 董义和 于 2010-2-16 19:15 发表
一千五的东西，推力  解码都怎么样哦？

解码只能解老的DTS5.1和DB5.1,不支持次世代音轨

推力这个问题不太好回答，因为俺是木耳，尽量量化着说
电脑通过HDMI接功放，电脑的输出电平应该和主板和操作系统设置相关，主板是技嘉GA-G41M-ES2H，系统Win7，Media Center里音量开到最大50，功放开到40+足够“响”，
功放音量的上限是80还是90，箱子是5.25寸的书架。
