SONY HZ29M80维修小记，供广大HZ，HR用家参考～～～～～～

newpoor

去年夏天卧室的HZ29M80突然不开机了，待机指示灯闪10下。查了下维修手册，应该是电源管理部分坏了。

100多斤重的家伙，一个人怎么都抬不动...送修还是算了吧，300块开机费，零件费另算还不算太过份，过份的是我的小车放不下这个玩意儿。。。。叫个车，喊2个人真TM麻烦。

于是自己干！

拆机发现有两片MCZ3001D，网购了2片，换上去了还是不开机。

于是怀疑起了网购芯片的真假，后来经过朋友到SONY去定了配件。

和维修师傅讨论了下，回家仔细排查后发现一起坏的有3样东西：
1.靠近行管的那颗MCZ3001D（出厂批次不同，PCB上面可能是MCZ3001D，MCZ3001DA或MCZ3001DB，但是都可以用MCZ3001DB替换）
2.10ERB20二极管（市场上买不到，也不知道用什么型号代换）
3.10欧电阻1/4W（这个可以用五色环电阻代换）






定上配件换好后开机一次成功，心情非常激动，终于又有电视看了。

由于老婆非常不满液晶的比例，所以坚持要修好。哎～～～

另外说明下：
网购的东西确实质量不能保证。。。不是打磨的就是拆机的。图片上面有零件号，特约维修站有关系的朋友直接可以凭零件号去订货，可以少走弯路。

luoyawei

高人呀[s:20]

scqgw

[s:20]

lige390

原帖由 newpoor 于 2010-2-15 23:11 发表
去年夏天卧室的HZ29M80突然不开机了，待机指示灯闪10下。查了下维修手册，应该是电源管理部分坏了。

100多斤重的家伙，一个人怎么都抬不动...送修还是算了吧，300块开机费，零件费另算还不算太过份，过份的是我的 ...

还好偶有朋友在索尼售后···:loveliness:

levno

我的是HS34M80 呵呵 03年买的把 现在还好好的

tinmon

这个的记住

magic123

原帖由 newpoor 于 2010-2-15 23:11 发表
去年夏天卧室的HZ29M80突然不开机了，待机指示灯闪10下。查了下维修手册，应该是电源管理部分坏了。

100多斤重的家伙，一个人怎么都抬不动...送修还是算了吧，300块开机费，零件费另算还不算太过份，过份的是我的 ...

10ERB20 快恢复二极管
1A 200V 60ns
这个可以代换
EGP10G 1A400V 50ns 高速二极管 10个2元 无货举报

• 一 口 价： 2.00元
• 促　　销：
  至全国：平邮: 6.5元　快递: 16.0元　EMS: 20.0元



• 所在地区：上海
• 浏览次数：7次
• 宝贝类型：全新

宝贝详情

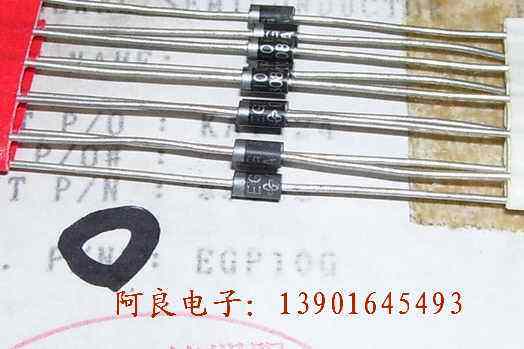

进口EGP10G 1A400V 50ns  高速二极管
10个2元  100个15元
实物拍摄 放心购买


下面是具体的PDF文件
[url=]http://www.datasheetcatalog.com/datasheets_pdf/E/G/P/1/EGP10G.shtml[/url]

[ 本帖最后由 magic123 于 2010-2-16 08:28 编辑 ]

凌珊骑妖

楼主动手能力真强[s:20] [s:20] [s:20] [s:20] [s:20]


佩服佩服 [s:41] [s:41] [s:41] [s:41]

瑁瑁2

我的HZ34音量失控。




[ 本帖最后由 瑁瑁2 于 2010-2-16 18:00 编辑 ]

nx3000

樓主是高手，全新原裝的MCZ3001DB我有，需要可PM我。

苞谷嘴

好经验分享啊

楼主还是比较牛逼的。我家里的两台HS24/29M80都坏了，都是3001D的问题。我认为如果是汽车行业，这个产品要召回的。

ffmore

留名，希望我家的HZ能看个最少8年以上。

抱歉，刚才家里的电视机型号写错了，应该是HZ34M80和HZ29M80.

fang1103

我家有HZ34M80电视,05年8750元买的,此帖收藏备用.
