富可视M1-DA转DVI转换头图纸

yiao · 发表于 2010-2-4 02:49

您需要登录才可以下载或查看，没有账号？注册

x

哪位朋友有M1-DA转DVI转换头的图纸，或者手里有这条转接线，帮忙用万用表量一下线序，多谢！

自己DIY了一条，可是没有图像，网上没找到这种转换头的图纸 M1-DA是富可视给起的名原名叫 VESA P&D (PLUG and DISPLAY)

我根据两种接头针脚定义，对应了一下针脚，可是还有几个针脚没对应上，做过的朋友帮忙看一下

（点击图片或另存为可查看大图）

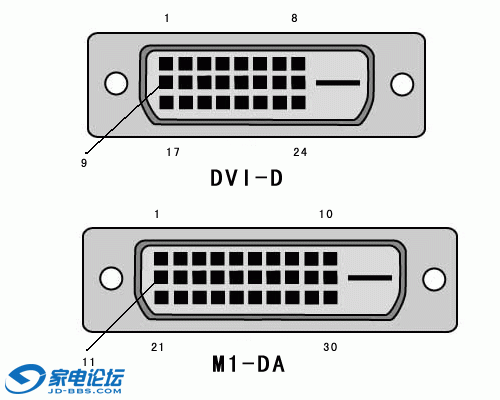

M1-DA 对应 DVI-D针脚

总结一下没找到的针脚：

DVI上 15 16 两个针脚不知道接M1的哪个针脚
M1上 8 18 25 三个针脚不知道接DVI的哪个针脚

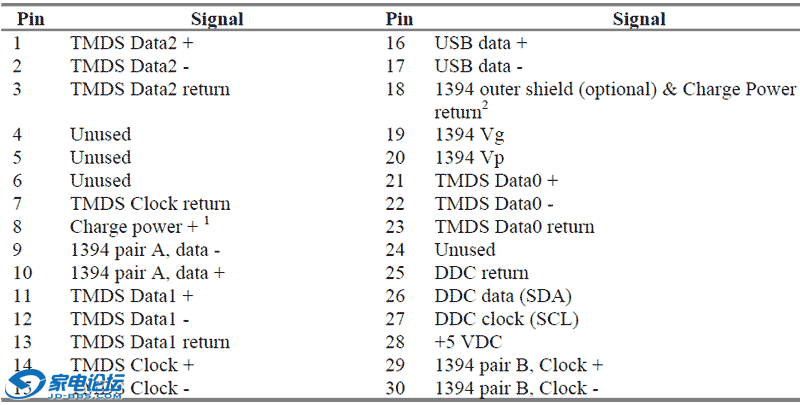

附：M1-DA针脚定义（点击图片或另存为可查看大图）

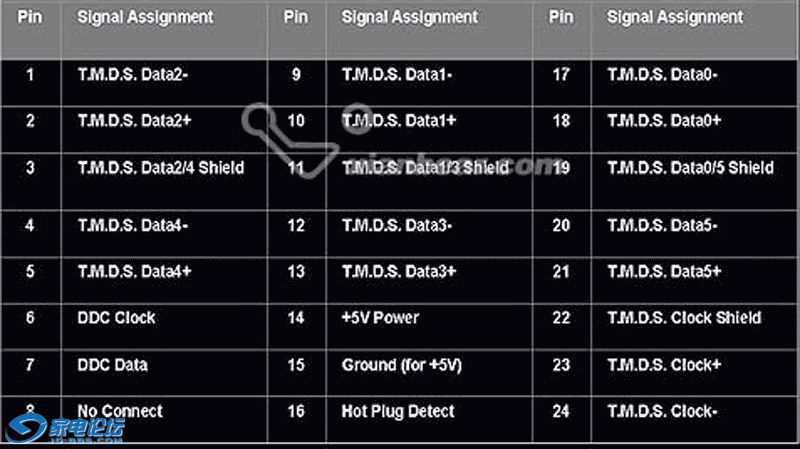

2 DVI-D针脚定义（点击图片或另存为可查看大图）

[ 本帖最后由 yiao 于 2010-2-4 12:31 编辑 ]

xke33 · 发表于 2010-2-4 11:48

你太厉害了，打算自己做？
M1-DA 转DVI 淘宝有卖70的

视觉高清 · 发表于 2010-2-5 10:16

要小心啊[s:6]

yiao · 发表于 2010-2-9 21:02

就差一点点了，哪位朋友手里有这个转换头帮忙量一下，多谢

xke33 · 发表于 2010-2-9 22:17

我有，就不知道怎么量，我发的贴有照片

聆通 · 发表于 2011-1-13 20:18

DVI上 15 16 两个针脚不知道接M1的哪个针脚
不要也行的吧.
