AE500清洗图文全程记录

hefan

家里的AE500买来算算也有5年多了，其实才1200多小时吧。因为宝宝出来后基本没用过了。不过投影到全白画面的时候，屏幕右边有几个圆圆的光斑，一直耿耿于怀。


最近找到原动力社区的一个帖子，《太阳照 来亮骚 偶的AE500投影机拆解过程》，终于敢动手清理了。

以下附上清理时候照的相片，因为当时没想到要发作业，仅仅是为了记录好安装过程，怕搞乱。到后期忙了又忘记照相，好在过程并不复杂，大家有兴趣就看看吧。

1、拆下的投影机，挂架上都是灰尘

[ 本帖最后由 hefan 于 2010-1-10 14:54 编辑 ]

hefan

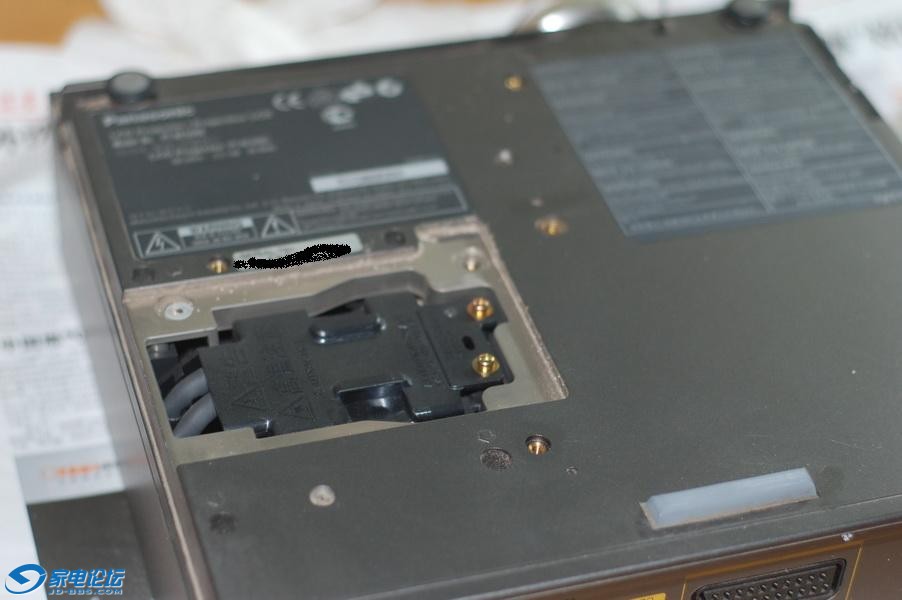

2.卸下后背上唯一的盖子，露出灯泡的位置。

hefan

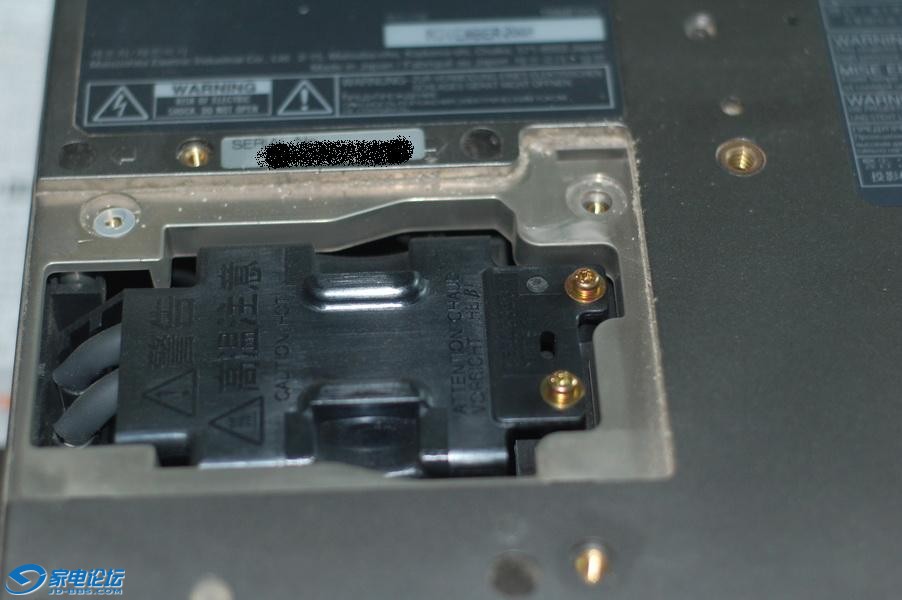

灯泡位置大特写一下，卸下旁边的两颗螺钉即可拆除下灯泡。

hefan

这次是灯泡的大写了，ET-LAE500吧。以后可以自己换灯泡不怕的了。不过我也的确觉得我的灯泡亮度明显降低了。嗨，算了，先凑合，谁让目前金融危机呢。

这张拍的明细跑焦了，照相还是菜鸟啊。

hefan

5、将投影机底部的螺丝全部拆除，侧面的一块小小的进风口海绵卸下，然后把投影机翻转为正面在上，即可拆下投影机外壳。

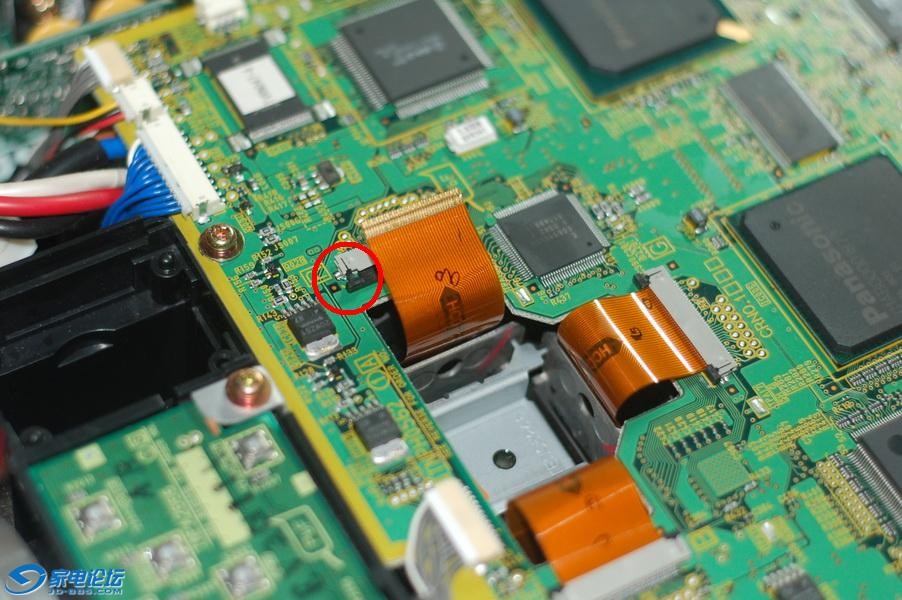

拆下外壳后，要继续拆途中红圈的部分，把黑色的卡扣往外顶，让排线脱出。

把3个排线都脱出，然后继续拆除主板上的其他电源连线。

hefan

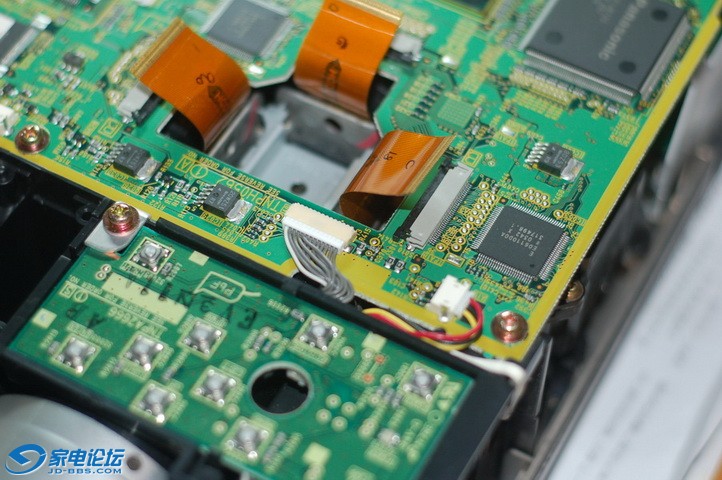

要拔下的3个连线

hefan

上面的2处连线

自此，老婆大人嫌弃我磨蹭半天没搞好，已经忍不住来看我在书房干啥了。

做这些精细活是老婆的拿手好戏，立马把我赶走，接下来的活就只能是我指挥，她动手的了。

hefan

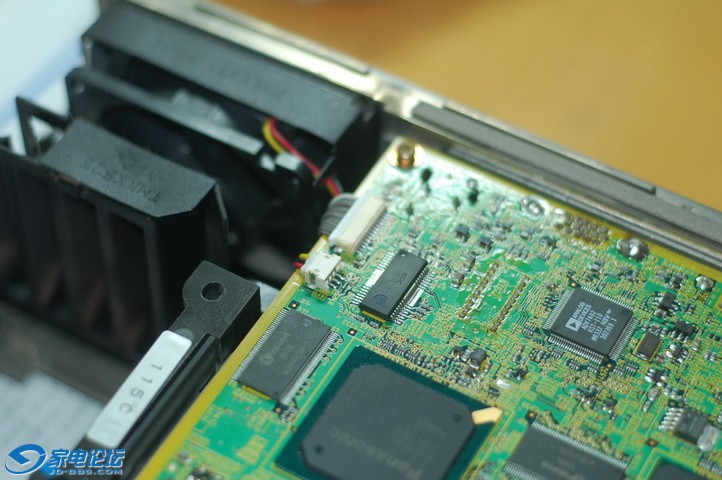

还有2个连线的地方也要拔。

hefan

再卸下底板上的4颗螺丝，即可拆下底板。

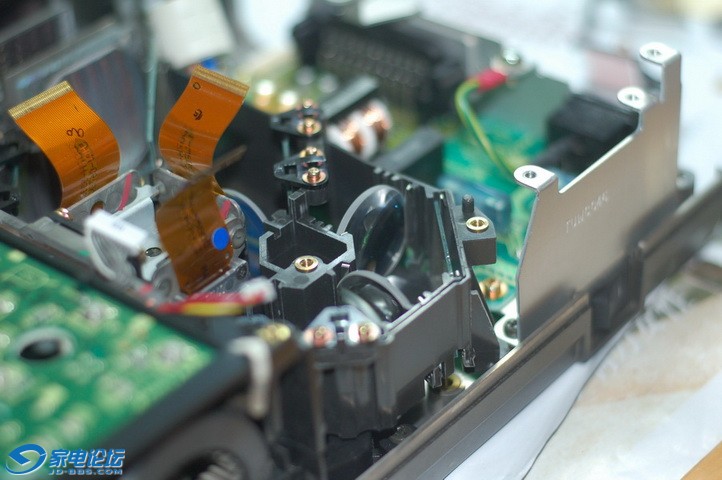

首先拆除一个银色的挡板，左上角红圈处的两颗螺丝，再拆除其他红圈地方的3根螺丝。即可卸下光路的架子。有点小注意，我的螺丝到这里滑牙了，差点卸不下最后的一颗螺丝，被老婆埋怨半天，后来找到一小瓶WD40，滴了后不知道是运气还是啥，居然能拧开了。图片底部的地方，和光路架子那里有点卡，需要松一下螺丝


自此，基本拆除工作完成

hefan

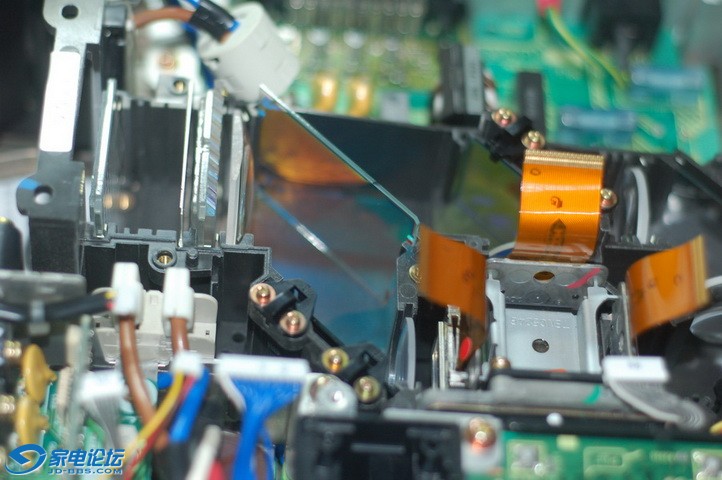

补充上图的说明，拆除图中3个蓝色的地方的螺丝，即可拆出3片薄薄的滤镜

用麂皮擦干净。不过我家的麂皮估计太差了吧。都是毛，最后我还是用镜头纸清洁的。

hefan

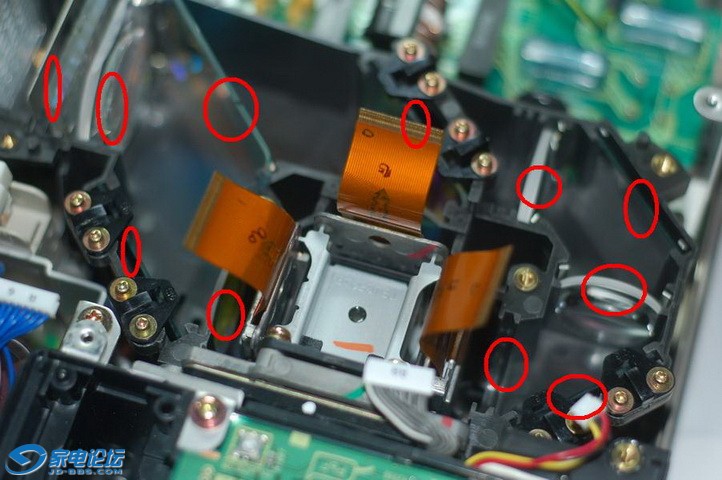

接下来看到的地方，都是需要清洗的地方的了。我家老婆大人先是把透镜都拔出来清理的。结果后面发现太麻烦了，就用镜头纸包着镊子擦来擦去，好像效果也一样。

红圈的地方都是要清理的。很多地方。

开始我们还小心翼翼，后来也觉得灰尘没法处理，好像一会又有了。

有个无尘的工作室就好了。

以上工作都由老婆动手，使用了镜头纸半包，麂皮半块，外加责怪我指挥错误等等的唠叨N句，略去不表

自此，清洁工作完成，按原样装好，接电，接PS3，投影正常，OK。


谢谢CCTV，谢谢一直支持我的老婆，谢谢家电论坛恢复。

洗洗睡。

（全文完）

晕，居然说我上传的受限制了，发的图太多了。那就发最后一张了。

再晕，发3张不行，1张也不行，那看来只有等明天了。

谢谢大家了。

[ 本帖最后由 hefan 于 2010-1-11 22:32 编辑 ]

hefan

最后忘记谢了一个人了：太阳照来亮骚，他的帖子：http://bbs.htpc1.com/thread-38952-1-1.html。大家不清楚的可以参考他的帖子。

[ 本帖最后由 hefan 于 2010-1-11 01:14 编辑 ]

doctorxk

好文，谢谢楼主分享diy经验。[s:21]

hefan

哈哈。。。自己顶顶自己的帖子

guke110

帮楼主顶一顶
dlp的机子是不是不用清洁光通道了[s:6]
