胆机贺岁---------FU-15迎新年

TONGSHENG

我认识FU-15这只胆管纯属偶然，也因此结交了一位胆机高手：欧洲奇胆FU-15。在此多谢这位远在贵州的好友的大力支持！

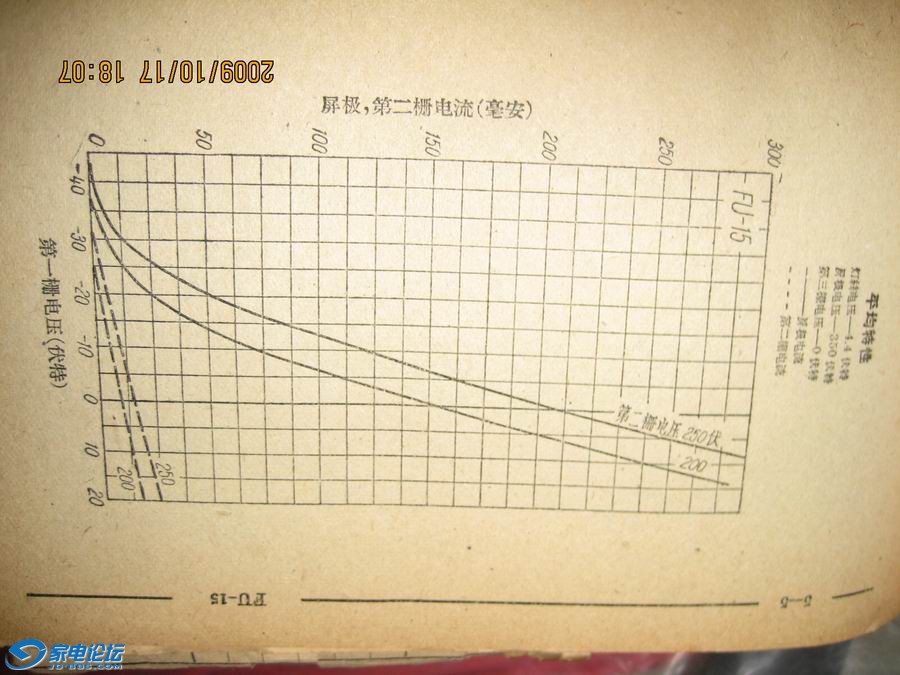

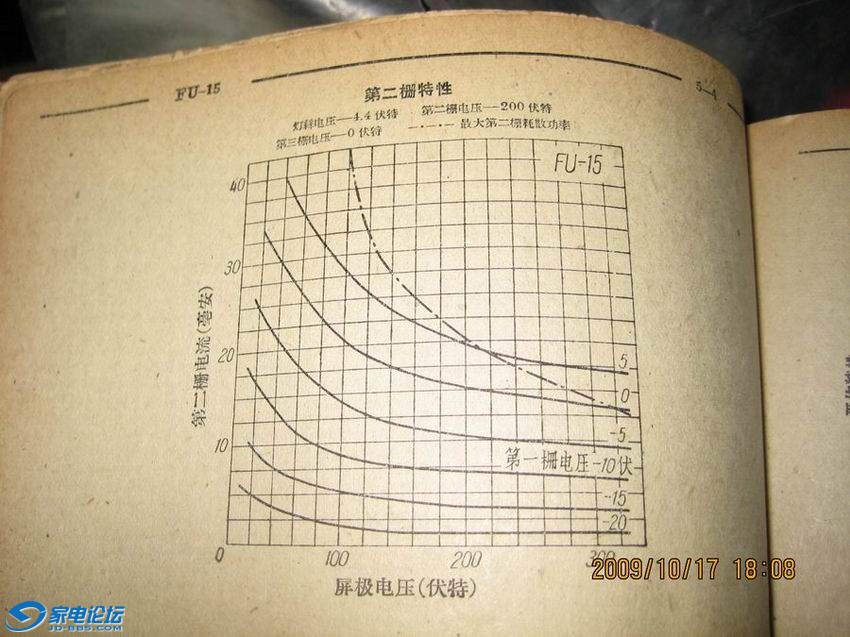

        当初我们在电话中谈及胆机制作心得，他说FU-15是他做的众多胆机中最喜爱的一款。音色甜美出众，寿命长--1000小时，很多胆管无出其右。从此FU-15在我的脑海中留下了深深的烙印。先看看FU-15的曲线图吧：



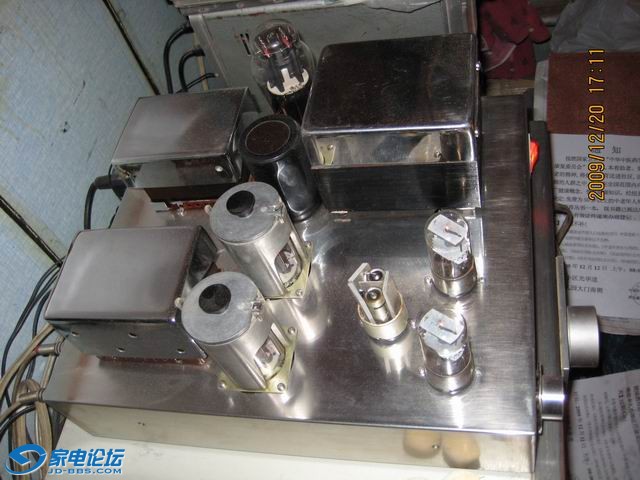

下一步，机壳制作，机壳使用了好友SUN69送的原来准备做四分体的一只电源壳，此款机壳全不锈钢制作，做工精良，前后面板都开有电源尾插孔和航空插孔，上面还有大八角孔一个，卧装电源方孔，灯丝牛卧孔和扼流圈卧孔，要想把它利用好，就要考虑从新布局。
1：加开FU-15管座孔二个，加开6SQ7管座孔二个。一个5Z3PA整流管座孔。
2：后面板的电源尾插孔壳直接利用，航空插孔闲置，左右两边加开RCA信号输入座孔;

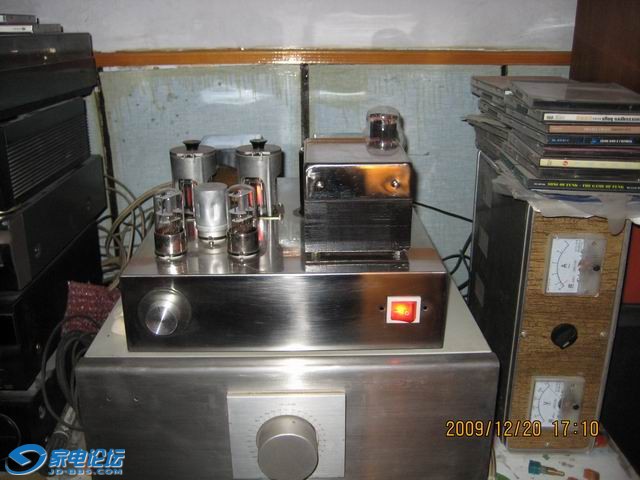

3：前面板航空插孔加一块铝板封住后，中间开孔装音量电位器；并用旋钮遮挡修饰。右边的电源尾插孔安装电源开关。
4：加开主滤波电容孔，此电容八角形，BHC金字，十分漂亮，改改风格放在机外吧，还节省内部空间。因为此电容是螺丝引脚，所以就甩掉了电容卡子，用覆铜板直接连到机壳上，当然要和机壳做好绝缘，电容负极用线鼻子做集中一点接地。

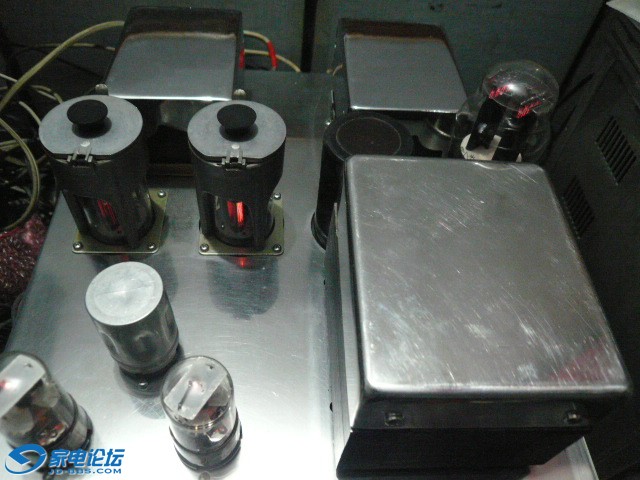

5：6SQ7和FU-15之间的原有管座孔用来安装耦合电容专用座，这是本机的特色之一;用报废的八角管子，拆下其管脚部分，焊上耦合电容，并用PHILIPS电容外壳做罩，直接插在管座上使用，顺便多做两个，呵呵，想听不同风格和音色的电容，直接换插，十分方便。
6：由于机内空间关系，扼流圈做的较小，电感量不足，所以滤波上又加了一级RC滤波，使本机的滤波变成了C-L-C-R-C,以加强滤波效果。
7：FU-15的灯丝供电使用了30A进口高速半桥，8200UF电容滤波，7805稳压供电，使本机的信噪比达到了很高的，耳贴喇叭噪音几乎不可闻。
8：阴极电容根据自己的口味，使用了SIC SAFCO 330UF电解，并入一只0.1UF的乐声小油浸，用以增加滋润性。

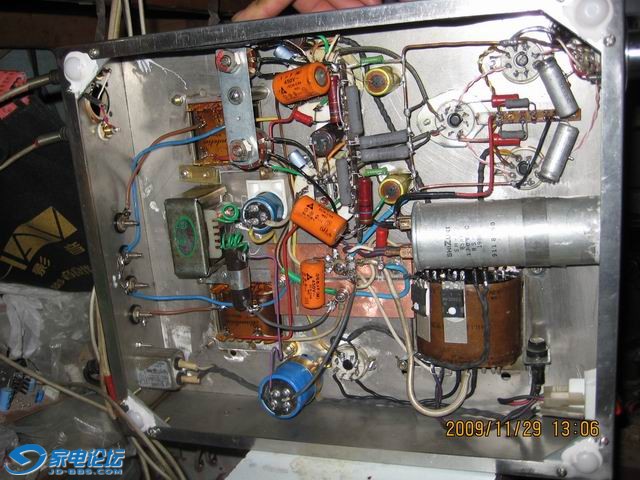

9：本机在整体布局上一改过去的接地母线方式。采用了集中一点接地的方法；由于电压放大管距主滤波电容较远，所以采用了接地母线直通主电容负极；其余的接地线全用线   鼻子直接用螺丝压接在主电容负极。
10：功率管阴极电阻，由三只不同阻值的电阻串联而成，目的有二，一是方便改变电阻值的组合调整工作点；二是可以减小每只电阻的功率和体积，分开散热，提高稳定性。
我做胆机的原则是实用为主；不是高烧的那种，所以各种元件和线材都是实用为主；但也绝不能马虎，各部分连线宜粗不宜细，以提高供足的能量；朋友的那对JBL 4435 音箱，内部喇叭连线不过一平方的多股软线，看似很普通的那种；但它的声音确是大家公认的优秀。
因此我想说；玩发烧;贵有贵的辉煌！穷有穷的清雅！
   祝大家新年快乐！！

草鞋
