请坛内的热心高手给设计计算个分频器

whdwhd

2009-12-25 20:39

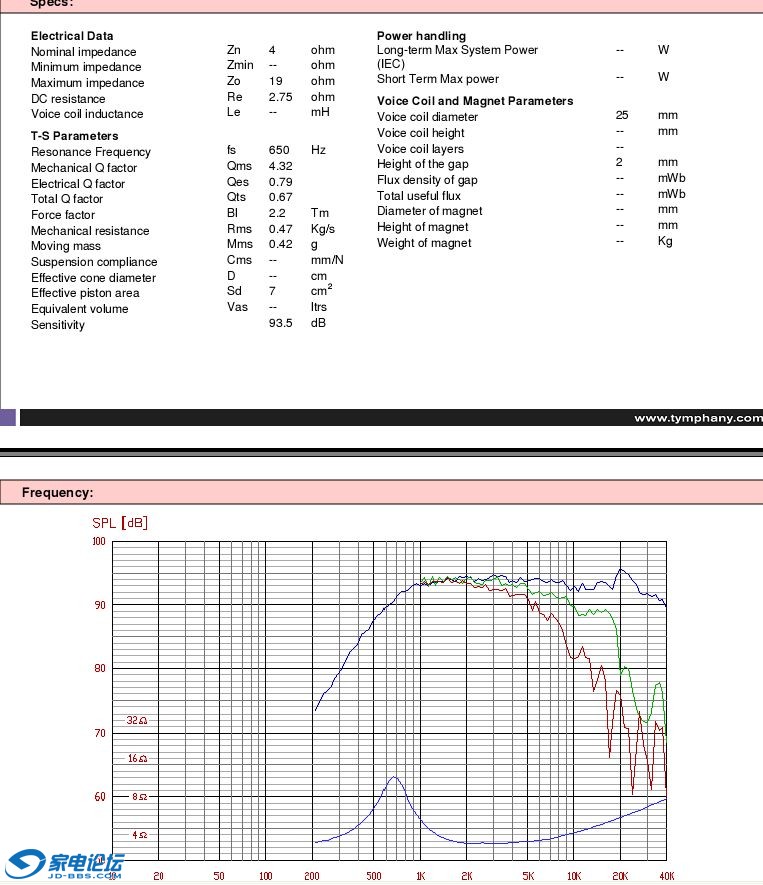

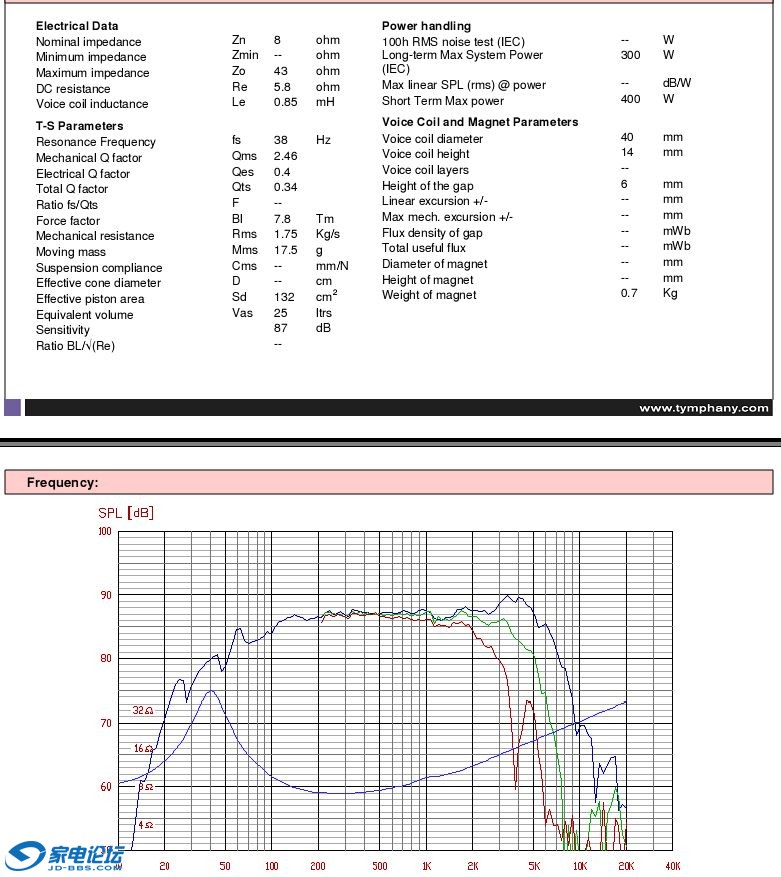

音箱是几年前的湖山e228,最近没事看了下分频器，觉得有点问题，图我就不画了，很简单，高通部分是串4.2uf，并0.18hm电感，再串2欧衰减电阻，没有并联电阻，低通部分是串0.52mh电感，并11uf电容，低音是vifa的PL18WO09-08，高音是DX25TG-05，箱体是哑铃式，双低音并联，烦请大家帮着设计一下

[ 本帖最后由 whdwhd 于 2009-12-25 21:56 编辑 ]

sunrong

交易区新帖推荐

听感是很主观的，楼主对其不满的地方，只有楼主自己清楚，别人不知情况如何帮？[s:95]

x-gry

看了一下分频器就觉得有问题?看着不顺眼?

whdwhd

原帖由 x-gry 于 2009-12-25 22:51 发表
看了一下分频器就觉得有问题?看着不顺眼?

是分频器元件数值有问题，试着算了一下分频点很高，请高手以以上参数，曲线给设计个分频器，高音衰减不必算，我自己调

sunrong

球顶高音，你还想分多低？很考验高音喇叭的，如果实在高，就把0.18的电感换成0.3的，电容换成6.8u的，试一下，怕你的高音承受不了。[s:95]

sunrong

交易区新帖推荐

原帖由 whdwhd 于 2009-12-25 23:10 发表
是分频器元件数值有问题，试着算了一下分频点很高，请高手以以上参数，曲线给设计个分频器，高音衰减不必算，我自己调

有些计算和实际是不一样的，要实际听感和计算相结合调整的。

建议用这个 音箱分频器在线计算公式  [s:15] [s:8]

铁头烧友

楼主觉得哪儿有问题（说说听感），这样才能明确方向！
看PL18WO09-08的频响曲线、哑铃式设计及低通参数，分频点衔接处不理想，嘿嘿！瞎猜的！[s:97]

音声音世

一般都是分频点衔接处不理想
