[AV 求教] 投影机色彩调校

HiViUser

[s:31][s:31][s:31]

现在於 Sony VW80 投影机內已設定 Gamma 4，相信已是最合适的

HiViUser

[s:31][s:31][s:31]

要在 Pioneer BDP-09FD 內選 Gamma Correction 伽玛校正

[s:31][s:31][s:31]

HiViUser

[s:30][s:30][s:30]

昨晚，用简单比较，只改变 Pioneer BDP-09FD 内的影像模式

再改动自订的 Gamma Correction 伽玛校正设定，分别储存在 3 个自订记忆内



(1) 原来的 Projector 标准模式
(2) 自订的最低 Gamma - (Memory 1)
(3) 自订的中间 Gamma (Memory 2)
(4) 自订的最高 Gamma + (Memory 3)

[s:68][s:68][s:68]

发现更改 Pioneer BDP-09FD 内的 Gamma 自订伽玛校正
设定，会改变投影出来影像的 Gamma

且原来的 Projector 标准模式，是相等于自订模式的中间 Gamma
伽玛校正

还有更改 Pioneer BDP-09FD 内的 Gamma 设定，不会对 Gray Scale IRE 有大改变

只是移动小许而已，并不明显！

[s:15][s:15][s:15]

HiViUser

[s:68][s:68][s:68]

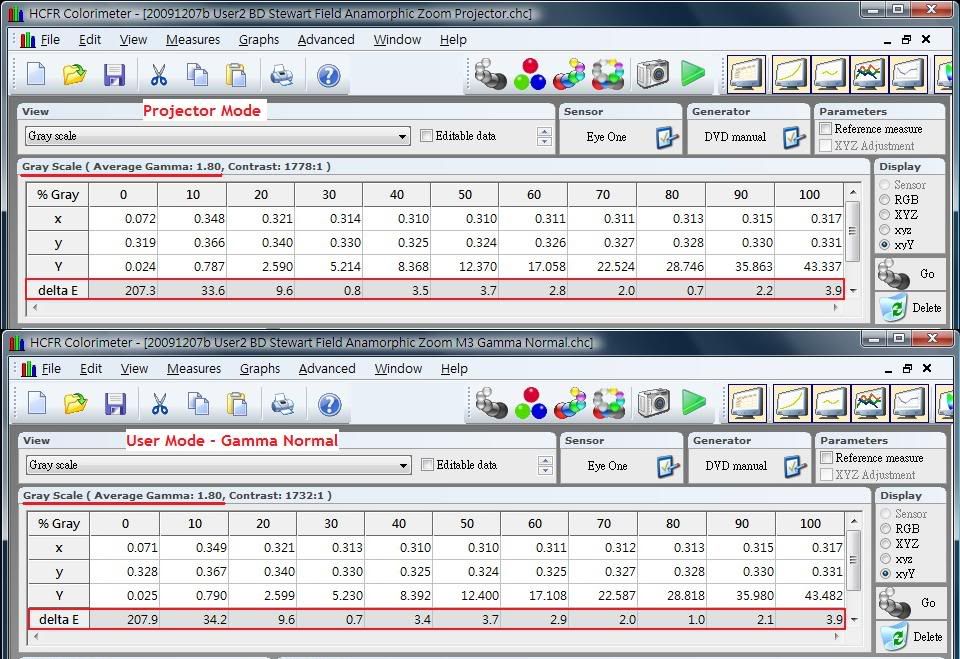

(1) 原来的 Projector 标准模式
(3) 自订的中间 Gamma (Memory 2)

影像 Gamma 相同 1.80，Gray IRE 及 delta E 变化不大



[ 本帖最后由 HiViUser 于 2009-12-8 13:00 编辑 ]

HiViUser

[s:30][s:30][s:30]

(2) 自订的最低Gamma - (Memory 1) --> Average Gamma : 1.99
(4) 自订的最高Gamma + (Memory 3) --> Average Gamma : 1.66

影像 Gamma 有分别，但 % Gray IRE 及 delta E 有小许变化，但也不是很大

HiViUser

[s:18][s:18][s:18]

请教高手们

还有什麼方法，可將现在的 Gamma 由 1.99 达至目标的 2.20 ?

[s:31][s:31][s:31]

Sony VW80 --> Gamma 4

Pioneer BDP-09 --> User Mode: Gamma -

HiViUser

[s:11][s:11][s:11]

现在的 Gamma Correction 只有 1.99







如何能达至目标的 2.20 ?

[s:31][s:31][s:31]

HiViUser

[s:31][s:31][s:31]

AIF824

你恰好说反了，I1PRO在低照度下才有问题，有些需要通过“训练”来矫正。
DP2在蓝色比值可能有些小问题。
另外GAMMA2.2不是那么容易平直和达到的。不带CMS系统，想调制标准基本上不可能。除非你再加以个外部的视频处理器做二级调整，不过会影响色域范围。

AIF824

而且恕我直言，你 的火鹰幕布在色彩反射准确性上不如ST130，红色余量多。其实VW80本来就准了，仅仅需要微调。应该搭配ST130,最中性的准确，而且真实增益高些，视角大些。或者继续搞搞RGB BIAS（不过又会影响GAMMA了）。总得来说，幕布对其有影响。

[ 本帖最后由 AIF824 于 2009-12-8 14:14 编辑 ]

AIF824

虽然这个调整只能算入门，但是D65和2.2是优先必须达到的项目，只有真正的2.2实现，画质才能大概出来。高精度的色域调整（需支持）才叫费力。

noheart

调试的结果已经很不错了,对比度对GAMMA曲线影响很大,亮度次之,需要调节对比度和亮度来观察和调整GAMMA曲线的变化.只保持RGB的GAMMA曲线都在2.2左右,画面也就差不多了,重点在80GRAY以上,80以上可以马虎一点,调整就是在色彩和整个画面亮度中找平衡,不可能两方面都完美.

HiViUser

原帖由 AIF824 于 2009-12-8 13:14 发表
你恰好说反了，I1PRO在低照度下才有问题，有些需要通过“训练”来矫正。
DP2在蓝色比值可能有些小问题。
另外GAMMA2.2不是那么容易平直和达到的。不带CMS系统，想调制标准基本上不可能。除非你再加以个外部的视频处 ...

[s:30][s:30][s:30]

谢谢提出 i1 Pro 及 i1 Display2 的问题

我正向朋友借入他的 i1 Pro 作比較

在外国网站，均表示 i1 Pro (US$900) 較 i1 Display2 (US$250) 为准

i1 Pro 是較专业級，理应更准，而 i1 Display2 只是入门級

[s:68][s:68][s:68]

[ 本帖最后由 HiViUser 于 2009-12-8 16:59 编辑 ]

HiViUser

原帖由 AIF824 于 2009-12-8 13:24 发表
而且恕我直言，你的火鹰幕布在色彩反射准确性上不如ST130，红色余量多。其实VW80本来就准了，仅仅需要微调。应该搭配ST130,最中性的准确，而且真实增益高些，视角大些。或者继续搞搞RGB BIAS（不过又会影响GAMMA了）。总得来说，幕布对其有影响。

[s:33][s:33][s:33]

你以上的论点我不太认同

我的 Stewart 火鹰幕布 SST (Stewart Sony Theater) 是 Stewart 特别为 Sony 投影机設计

如效果不及 StudioTek ST130 我则有所保留

況且我在购买Stewart 火鹰幕布前，曾到店內用 VW80 亲自比較及现看投在 SST 及 ST130 幕的表现

满意 VW80 影像在 SST 的效果后，才最終买入呵！

:victory::victory::victory:

我用播放机 Bollo NWP-SE --> Sony VW80

投放影像在 Stewart SST 幕上，完全可达至 Gamma 2.2 及 20%~100% IRE 也在 D65 呵

颜色亦沒有偏红，在 30% IRE 至 100% IRE， delta E 也是 3.0 以下，所以也可是不差

%Gray 的座标: x 也接近 0.313 及 y 也接近 0.329 (D65 的指标)



[s:97][s:97][s:97]

所以用 Sony VW80 配 Stewart SST 幕亦是可接近理想 D65 及 Gamma 2.2 的目标

[s:20][s:20][s:20]

只是用 Pioneer BDP-09FD --> Sony VW80，Gamma 尚未能达至 2.2 而已

这并非 Stewart SST 幕不好呢

[s:15][s:15][s:15]

我家中现有 3 张不同的屏幕，会一一测试，看看调校效果

美國 投影幕1         : Stewart LX110SFHSST 110吋 2.35:1 FireHawk SST 電動灰幕 (Gain 1.1)
日本 投影幕2         : Kikuchi SW-92HD 92吋 16:9 White Matte Advance   電動白幕 (Gain 0.85)
日本 投影幕3         : OS AM-H100B 100吋 16:9 Pure Mat II Plus   手拉白幕 (Gain 0.8)

:victory::victory::victory:

会再努力点在 VW80 及 BDP-09 中调校！

[s:30] [s:30] [s:30]

[ 本帖最后由 HiViUser 于 2009-12-8 16:54 编辑 ]

HiViUser

原帖由 noheart 于 2009-12-8 14:05 发表
调试的结果已经很不错了,对比度对GAMMA曲线影响很大,亮度次之,需要调节对比度和亮度来观察和调整GAMMA曲线的变化.只保持RGB的GAMMA曲线都在2.2左右,画面也就差不多了,重点在80GRAY以上,80以上可以马虎一点,调整就是在色彩和整个画面亮度中找平衡,不可能两方面都完美.

[s:21][s:21][s:21]

说实話，現在的 Gamma 数据，虽未达至理想标准的 2.2

但投放出來的影像及色彩細節也是甚为满意

[s:30][s:30][s:30]
