晒晒我的DIATONE DS-35B音相箱————————

叶荣玉




                  晒晒我的三菱大通

   DIATONE  DS-35B密闭式音箱






[s:6] [s:6] DIATONE与NHK共同开发的硼纤维振膜（B4C）高音单体也被加载于DS-35B!!!!!




[ 本帖最后由 叶荣玉 于 2009-12-28 11:37 编辑 ]

叶荣玉

交易区新帖推荐

[s:6] [s:6]

叶荣玉

[s:6] [s:6]

             DIATONE　DS-35B

1970年代後半発売。

標準価格　106,000円（税別・ペア）/台

3Way3スピーカーシステム、密閉型。インピーダンス6Ω、再生周波数帯域35～20,000Hz、出力音圧レベル91dB/W/m、最大入力80W、ク ロスオーバー周波数800Hz/5,000Hz、外形寸法：幅365×高さ655×奥行き321mm、重量：21.0kg（1台）

状態：音出しチェック行いましたが、動作上特に問題はございませんでした。外観については本体角にあて傷や天面・側面に擦れ傷が多数あるほか、サランネットに一部ダボ折れや解れがございます。（※詳しい製品状態は掲載画像をご参照ください。）

ジャンクではございませんが年代物の製品につき安価スタートにて出品いたします。輸送時トラブルを含め全ての動作、外観につきましての保証は一切いたしませんのであらかじめご了承の上、ご入札下さい。

付属品：取扱説明書有り

※なお、画像は極力実際の出品商品に近い状態に加工してございますが色合い等現物と異なる場合もございますのであらかじめご了承ください。

[ 本帖最后由 叶荣玉 于 2009-11-23 09:36 编辑 ]

K-BOY

[s:20] [s:20]

叶荣玉

[s:6] [s:6]

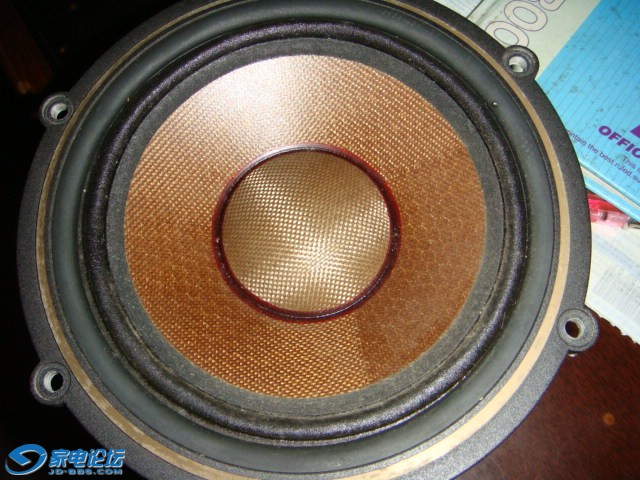

低音单元.几重手???[s:6] [s:6] [s:20] [s:20] [s:20]  现在\能有几家这么做单元的!?!?!!?[s:20] [s:20] [s:20]





[s:6] [s:6] [s:6] [s:6] [s:20] [s:20]

[ 本帖最后由 叶荣玉 于 2009-11-23 10:17 编辑 ]

叶荣玉

交易区新帖推荐

[s:6] [s:6] [s:6] 那位懂日语的老大,能否给翻一下!!!![s:21] [s:21] ??



DIATONE DS-10000 Klavier DS-10000はDIATONEが40周年を記念して発売したスピーカーです。この機種については別でページを用意してありますが、ここではこのスピーカーについてもう少し深く掘り下げた内容を書いてみたいと思います。


------------------------------------------------------------------------------- - DS-10000のベースにはDS-1000が採用されているのはご存知の通りかと思います。ベースにDS-3000やDS-2000などではなく、DS-1000が選ばれたのにはそれなりに理由があるようです。 当時のダイヤトーンでは、DS-1000がシステムの基本構成の上で高い可能性を持っていると考えられていたようで、基本構成においてはもはや動かしがたいクリティカルポイントまで煮詰められて完成された形で、ベースとなるデータも揃っていた事が大きかったようです。 ウーファーも30cmの方が良かったのではという話もありますが、27cm口径が採用されたのは、3ウェイ構成であることの必然性から出たサイズらしく、ファンダメンタルの質の高さは大口径よりも小口径の方がいい場合が多いといった結論から決まったようです（これがDS-20000、DS-20000Bも1000系をベースにした理由かもしれません）。また、ユニット配置についても研究所でコンピューター解析により音響放射パターンまで検討された結果で、もう動かしようが無いレベルまで突き詰められたものだったようです。 それでは、各構成パーツについて見てみましょう。


------------------------------------------------------------------------------- - トゥイーター トゥイーターの全体図です。 DS-1000と最も異なる特徴はボロンD.U.D振動板が、3段絞り構造となっている事です。サブフレームは見た目は似ていますが、DS-1000の真鍮製とは異なり、砲金の削り出し加工品を採用しており、細部が異なった構造となっているようです。これにより、さらに余韻の美しい高域再生を可能にしているようです。ボトムプレートには制振用のフェルトが貼られています。 　 トゥイーターの振動板です。右がDS-1000のもので、左がDS-10000のものになります。この特徴的な3段絞りはDS-5000で開発されたもので、振動板の剛性が上がり、高域再生限界が伸びるメリットがあります。ただ、製造技術に非常に硬度なものを要求されるらしく、量産モデルへの採用は出来なかったようです。ちなみに、この3段絞りが採用されているのは私が知っている範囲ではDS-10000とDS- 5000のみで同じ限定モデルでもDS-20000やDS-20000Bにも採用されていません。 　 砲金製フレームにはコルク材がはられ、フレーム部の不要幅射による 比の劣化を防いでいます。

------------------------------------------------------------------------------- - ミッドレンジ ミッドレンジユニットの全体図です。バックカバーは共振モードが一箇所に集中しないように構造的に分散させるため、手絞り（ヘラ絞りという方法）で成形されています。取り付けビスの数もDS-1000の4本から8本に改められています。ちなみに、この後発売されたDS-1000HRでは同様に8本で固定されています。 DS-10000とDS-1000のサブフレームとバックカバーです。素材の違いや作り方だけでなく、細かい部分で構造が異なっています。


------------------------------------------------------------------------------- - ウーファー ウーファーユニットの全体図です。見た目は他のDS-1000シリーズと大差ないですがアラミッドハニカムコーンは1つ1つが手造りでプレスされており、微妙なカーブが特徴です。 コーン部の写真。この状態でコーンの上に大人が乗っても壊れないほど強度があるそうです。素材はDS-1000のポリアミドからDS-10000ではアラミッド（ケブラー）に変更されています。アラミッドのハニカムは人工衛星のアンテナなどに使用されていました。 マグネット部、左のマグネットを右のフレームに組込み、固定しています。

------------------------------------------------------------------------------- - ネットワーク ネットワーク。各ユニットごとに、分割されてスプルース材の基板に取り付けられています。各ユニットへの適正な電流供給のため入力端子から放射状に配電するラジアル供給方式を採用しています。線材はLC-OFC、圧着スリーブには金メッキが施されています。ちなみに、この後発売されたDS-1000HRと非常に似たネットワークとなっていますが、トゥイーター用のコンデンサが違うようです。

------------------------------------------------------------------------------- - エンクロージャー各ユニットについても非常に拘った処理が見られますが、特にエンクロージャーには拘りがあったようです。一見では同じ1000系をピアノ塗装にしただけに見えますが、限定機種らしく非常に手の込んだ構造となっています。 ユニット取り付けビスを取り付ける鬼目ナットには、無酸素銅のワッシャーをはさんでバッフル板に打ち込まれています。また、優れた 比を実現するために、取り付けネジにはゴムキャップがついており、徹底して鳴きを抑えています。一般的なシステムではフレームやビス「鳴き」も音づくりの一環として利用したりしているそうです。 バッフル板の裏面。バッフル板はシトカスプルースのランバーコア製です。 吸音材。側板面には羊毛フェルトが全面に貼られ、ウール100％の吸音材が充填されています。一般に使われているグラスウールでは吸音材が発するヒスノイズがスピーカー自体の音を汚してしまうらしく、この素材が選ばれたそうです。 左はエンクロージャーの構成部材の違いがわかるカット写真です。側板は硬質チップボードをシナ材の多層ラミネートで挟んだもので、バッフルはシトカスプルースのランバーコア材を使用しており、局面部とバッフルの取り付け構造材には、グランドピアノなどに使われるニューギニア産のマトアのムク材が使用されているそうです。全ての素材は、ひとつひとつ吟味されて本当に厳選されて使用されています。また、右の写真はバッフル面の組構造がわかるカット写真です。側板とバッフルはマトア材の取り付け部材を使ってホゾ組されています。バッフル面の補強棧はスプルース製です。


------------------------------------------------------------------------------- - ここからは、雑誌などで掲載された開発時の資料について見てみます。 開発時の資料 　 　 初期段階のエンクロージャー。わかりにくいですが、内部の補強材などの構造がだいぶ違ういます。 最終仕様のエンクロージャー。補強桟はダイヤトーン独自の分散共振構造に基づいて配置されているため、各部材は結合されることなく、独立して各面に取り付けられています。 塗装仕上げがされていないエンクロージャー。素材が吟味されて使用されています。バッフル材と裏板は共振モードを分散させるためランバーコア材の方向を変えるなどの配慮がされています。 耐候試験やモーダル解析に使用されたエンクロージャー達です。細かく見ていくと、変更の跡などがわかり、とても面白いです。

------------------------------------------------------------------------------- - 最後にスタンドについてみてみましょう。 スタンド スピーカースタンドの開発過程で最終段階まで残っていたものだそうです。グランドピアノをイメージして作られたもので、音質的に捨てがたいものがあったそうです。

------------------------------------------------------------------------------- - 最後に DS-10000の特徴は、量産性がある程度考慮された4桁シリーズとは異なり、ピアノなどの楽器を意識してエンクロージャーの素材や組合せに拘ったもので、限定でなければ作りだせない贅沢さかと思います。 40周年を記念して作られただけあって、コストを意識したような作りではなく、本当に良いものを作ろうとして作られた一つの芸術品かと思います。 今となっては、これらの技術をもつダイヤトーン自体が存在していないのは非常に残念です。また、個人的な意見ですが、モニター系の2S-305などのＲ構造のスピーカーでも、DS- 10000、DS-20000などのように、限界まで突き詰めたシステムを見てみたかったと思っています。 2005年12月追記：今年、長年撤退状況であったDIATONEが遂に復活しました。この文章を書いている時点ではまだ製品は見れていませんが、非常に期待できるものだと信じています。

叶荣玉

[s:30] [s:68] [s:68]


                  三菱重圈出击_隆重推出经典的「DIATONE」扬声器复刻版     .

                日前复刻版的首款扬声器「DS-MA1」正式推出市场，定价折合约7万元人民币/只。




　　在上世纪日本国营的NHK电台参考BBC标准制订了BTS监听扬声器规格，三菱电机根据此一规格制造Diatone系列，当时成为了众多日本录音室的共同选择。著名的2S205与2S305按照NHK放送技术规格制造，使它们在监听喇叭领域稳据王座。经过多年停产，在99年三菱曾经因应专业定单重新生产过一批Diatone扬声器。直至今天，Diatone系列扬声器优美纯厚的声音，使之成为很多古董扬声器收藏者的至爱之一，而且二手价格昂贵！

　　三菱融合古董「DIATONE」的重要技术推出的复刻版，将会定位高级扬声器的售价，是面向纯HIFI欣赏之用。使用了「DIATONE」系列众多的经典技术，包括比音速快两倍的LCP振膜、Diatone与NHK共同开发的硼振膜（B4C）高音单体、三线交织的蜂巢形结构的中低音单体、ADMC（Advanced Magnet Circuit）的磁铁结构。

　　而且声音除了能适应如今的超高频声音要求外，仍然保持了Diatone传统的特色：超强的解析能力、优美纯厚的声音...箱体采用樱桃木板制造，以钢琴木制造工艺精制。外形尺寸是 450× 420× 1,096 mm(宽度×纵深×高度 )。重量是 73 kg。再现频率波段是 35 Hz-80 kHz。首款「DIATONE复刻版」只接受网络预定方式销售，以限量方式供应。



叶荣玉

1960～70年代，我們這批年輕音響愛好者們為之憧憬的品牌 - 「DIATONE」，1999年從Home Audio市場上消失了！但就在前年秋天，它的大名再度復活，接著DIATONE名下新品也隨之登場，這便是即將進行全面試聽的DS-MA1。 發表會上展露身姿的DS-MA1，不但完美繼承了同品牌歷來的技術、素材等，還清楚明瞭地向我們展示了它所採用的以往機型中沒有的手法工藝。

採用中型落地式喇叭箱體設計中，裝載的中音單體，採用了號角狀的前方負載號角設計 (FLDR)方式。高音單體還配備了純銅砲銅加工的圓形號角與等化器，這都是在之前同名牌產品上所不看到的特徵。

圖說：DIATONE DS-MA1喇叭，採用低音反射箱體與號角設計。

本系統採用的單體振膜素材，是該公司從80年代就開始採用並已取得豐碩成果的純硼(B4C) 材質，既輕又能確保高剛性，而且不存在內部損耗的聲響，是一種理想的振膜素材。將20微米的極細微硼粉在12,000度以上進行電漿溶射後製造出。75mm口徑的振膜僅1g，放在手面上如羽毛一樣輕，用指尖輕輕敲打，完全感覺不到象一般的金屬系振膜驅動那樣的諧振。中音單體的號角部分，經手工打造，以1.5mm厚的楓木疊合起來的，採用NC旋盤加工而成。

由於安裝了這個前方負載號角，不僅能實現出色的音質，並且會提高小音量狀態下的線性，展示出充滿動態感和實際存在感的音色。喉部安裝圓環狀毛氈，得以排除來自邊角部分的失真成分。本機不但引進了以往機型中沒有的新手法，還實行上述的高音質對策，這是在該公司的豐富經驗與真實的技術力量的基礎上才辦得到的。

30mm口徑的高音單體，採用同品牌首次設計的環形擴散器。以一種曲率特殊的非對稱環狀振膜側分散諧振，用一個單體覆蓋了5KHz～80KHz的寬廣音域。此外，在振膜前方裝備號角、在中央設置等化器，實現了與中音單體音域的自然連結。這個號角及等化器是用高比重的砲銅製成的。30cm口徑單體，低音播放反應良好，不輸中高音的靈敏反應及天然音色，材質上選用了Aramid Cross•Corn。Aramid纖維也是該公司御用的素材，它既能確保充分的強度，又使振動系的質量得以控制在僅有的70g，反應優良，且感覺不到內部損耗聲響，質感細膩天然。

高音單體和中音域都採用B4C 純硼振膜。高音單體是DIATONE第一個30mm口徑環形擴散器。中音域單體是新開發的前方負載號角設計。低音喇叭採用了二層構造的Aramid Cross•Corn。各單體音域間的銜接，及單體間的回應能力等等細微之處，都凝聚了DIATONE的技術結晶。

圖說：B4純硼，在超過12000°C的電漿火焰中進行著粉狀B4C素材的溶射製作。使用了此素材的成品中音域用的振膜僅為1g，令人訝異的輕量化。

喇叭箱體採用了用於鋼琴響板的雲杉。擁有出色的振盪衰減特性的雲杉木完美地再現了聲音揚起的波蕩、與消逝的餘韻。隔音板上施以大膽的動態表面切割技術，更為提高音場感作出了貢獻。

喇叭箱體採用三層木芯板構造的前面板，三張木芯板材將朝各方向改變90度，在確保強度的同時還控制著諧振模分佈。後板為兩層構造，表面在美國櫻桃木板上採用氨基甲酸乙酯來著色進行最後加工，終釀成此款箱體的高級感。Spruce木芯板材被用於鋼琴製造，是追求傑出音質的不錯選擇，據說這種材質是由河合樂器提供的。

播放環境的重要性自然已不必再說，本機附帶有支撐73Kg的砲銅制底座，只要不是在極端惡劣的條件下安置，都能發揮它預期的性能。

擁有極高完成度的系統

圖說：DIATONE視聽室中，針對本機與各類系統的相融性作一番試聽比對。

本機自發表至今已快2年了，透過此次的試聽讓我們能夠再一次確認此系統的高完成度。以前，許多人都覺得日本產的揚聲器缺乏個性，但個人性質的音響播放設備的聲音很有個性，這絕對不是可喜的事。我認為個性是播放系統所應該尋求的目標，否則就無法向聽眾正確傳達藝術家們的音樂觀並構築出此聲音的意圖。在這點上，本機能確保高保真度，正確描繪區分出各放大器的聲音差異與軟體的音色。再者，也有人認為以往的DIATONE產品對播放環境相當敏感，很難運用自如，將訊源與驅動放大器等的個性和弱點原原本本體現出來的高精確度。

本次準備了五組配套進行試聽，該品牌試聽室裏的參考機型 - 美國PASS Lab的X-1和X600.5，analog雜誌試聽室參考機型 - Accuphase C-2810，P-7100，自家的參考機型 - 瑞士DartZeel的功率放大器NHB-108和NHB-18NS，Audio Space的真空管前級Reference-Two和功率放大器的Three，以及德國Trigon的TRV-100&TRE-50BA。正確表現各自聲音的差異、魅力，不會讓人感到消極要素，備受好評。

低音的延伸也讓人體會到35Hz配置毫不浪得虛名，提高震動系統質量後不再有勉強擴展低音的那種沉悶感，這點令我們很吃驚。它還鮮明表現出了低音大提琴的低音域開放弦的細微餘音，這可能跟系統中高效率90dB/W/m的表現有著緊密關連。

圖說：對DS-MA1進行細緻檢查的小林氏。

三十年前我所參與制作刻錄的的Analog Disc「Alon•Together」(Three Blind Mice TBM-5003)上也明確呈現了這一點。錄音時不使用限制器，是盡可能地在高音壓下進行刻錄，不過某些專業用唱盤卻可能因此跳針，只好不情願地把它降低1dB 音壓Level後再刻錄……

當我們檢視母片和市售唱片的差異時，發現僅僅1dB的音壓差卻有令人想不到的巨大差異。多了1dB水平，可活潑再現音樂，將實際存在感提高了數倍。鋼琴、木管樂器的尺度都忠實地刻畫出來，觸鍵強弱與力量感也更為真實。從中音到高音的音色，毫無渲染，極為乾淨清晰，鮮度極高。

將細節正確描繪到這般程度的精緻音色並能如此充分地確保剛性的完美音色應該是這個箱體材質喇叭的效果吧！它的音場透明度也高，仿佛擴大到三次元空間，使空間中的音像以適度的尺寸伸展，找到明確的定位感，相當出色非凡。本機是採用少量訂貨生產的方式，購買只有通過直接銷售(可用Internet申請試聽)。普通店鋪無法購買。儘管擁有驚人完成度，竟設定了105萬日元的令人難以置信的良心價，對用戶們來說實在是極大的福音。

DS-MA1 SPECIFICATION
●設計形式：三音路低音反射，落地式。
●使用單體：低音/30CM錐盆、中音/7.5cm 凸盆（附前號角）、高音/3CM號角。
●標示阻抗：6Ω
●頻率響應：35Hz - 80kHz
●效率：90dB/W/m
●分頻點：500Hz、5000Hz
●最大承受功率：180W（JEITA）
●外形尺寸：450W×1096H×420Dmm
●質量：73Kg

新胆员

老叶怎么到处捡洋垃圾，这老旧音箱藏有很多致命的病菌，危险啊。:Q [s:97]

huang11

看着不错，顶一个[s:6]

全利88

看了你的标题，不明白，进来看，
原来就是音响，哎。。。。。。。。。。。。

叶荣玉

原帖由 新胆员 于 2009-11-23 10:28 发表
老叶怎么到处捡洋垃圾，这老旧音箱藏有很多致命的病菌，危险啊。:Q [s:97]

[s:6] [s:6] [s:42] [s:42] 这DD在我家里都呆了近十年了,,,[s:6] [s:6] [s:6] 我也没发现什么啊!?!!?!?[s:41] [s:41]

叶荣玉

原帖由 全利88 于 2009-11-23 10:30 发表
看了你的标题，不明白，进来看，
原来就是音响，哎。。。。。。。。。。。。

[s:41] [s:41] [s:41] 说的就是晒音箱的啊!>!!?!?![s:8] [s:8]

叶荣玉

原帖由 huang11 于 2009-11-23 10:30 发表
看着不错，顶一个[s:6]

:loveliness: :loveliness: [s:6] [s:6] 还可以吧!!!弄来时,,不足K米!!!

新胆员

原帖由 叶荣玉 于 2009-11-23 10:30 发表



[s:6] [s:6] [s:42] [s:42] 这DD在我家里都呆了近十年了,,,[s:6] [s:6] [s:6] 我也没发现什么啊!?!!?!?[s:41] [s:41]

原来是这样的，这就放心了，不过这些旧货应该定期拿出来爆晒一下为好，听音乐也要注意保护身体啊，尤其老叶是家电论坛一员大将，论坛更需要您啊。[s:97] [s:21]
