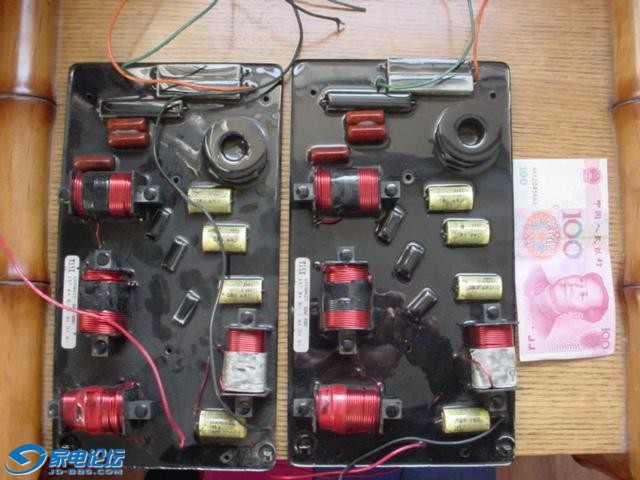

最近新买的东西

s123

就是折腾。。。

clk

交易区新帖推荐

看上去不错

huang11

一对音箱用？[s:31]

铁三角饭

哈哈哈

ltjd_007

Gauss单元，漂亮

叶荣玉

交易区新帖推荐

[s:6] [s:6] GAUSS超高及高音号角单元——————喇叭之王　美国ＧＡＵＳＳ喇叭

叶荣玉

[s:6] [s:6] Gauss5813音響系統(一切從Horn出發)

小弟搞左一年的horn喇叭, 今日算大功告成.....

話說大若上年5月, 對horn喇叭初初完成...

高音係Gauss 1502, 中音係Gauss HF4000 , 低音係Gauss 5831 15" ....
木horn係跟足"西湖"TM3 的中音木咀..
整體計設係參考"赤坂工芸音研"的PHG8000 Monitor.不過佢用Gauss 4883XR 18"低音, 我改左用 Gauss 5831 15"
低音箱係參考"赤坂工芸音研"的PHG5000 Studio Monitor II 的音箱, 再用BossBox 6Pro 電腦軟件修改..
材料方面低音箱主要用6分美國多層松木夾板.
中音Horn係"沙比利"實木制成.
點解小弟可以跟足"西湖"TM3 的中音木咀來造這對咀呢?
真係要多謝小弟的一位朋友, 他早幾年在美國了買了一對從"西湖"TM3 抵下來的中音咀, 我便措他的木咀, 跟足再做了一對....
至於分音器係用基本公式計算..






"赤坂工芸音研"的PHG8000 Monitor.



中音實木咀的制作:
"沙比利"實木
























今天的情况:

叶荣玉

原帖由 huang11 于 2009-11-19 21:42 发表
一对音箱用？[s:31]

[s:6] [s:6] [s:6]SHI 是 同轴喇叭，，可另加高音或超高


同轴喇叭


　　Guy. R. Foundtain于1926年成立Tannoy公司，1947年所设计的LSU/HF/15L单体，是38公分大的两音路同轴设计，这颗单体开启了同轴喇叭的新纪元。1953年Tannoy开始以同轴单体制造Monitor 15 Silver等录音室用鉴听喇叭，获得许多大唱片公司采用，Decca的许多发烧天碟就是这个时代以Tannoy喇叭鉴听录制的。Tannoy的同轴概念来自三○年代全音域点音源设计，构造简单，具有线性的对称与方向性、失真低，音像准确等优点。为了得到足够的低音，Tannoy不断在尺寸上加码，最后把38公分的同轴单体运用在Westminster Royal等顶级喇叭上，可产生相当深沉的低频。近年来Tannoy除了设计双音圈同轴单体外，也在高音单体装置了郁金香型导波器，提高频率响应的平顺。在Tannoy 70周年庆时，它们推出新的旗舰Kingdom喇叭，中音部份仍采用同轴设计，另外加上超高音与超低音单体，这款喇叭也说明了同轴设计的限制。

　　Tannoy的最大竞争对手是英国同胞KEF（Kent Engineering and Foundary），它们的动作比Tannoy积极，1984年推出空腔耦合技术（Coupled Caviy），104/2喇叭的独特构思与丰富低频引起许多讨论，这一年它们加入同轴喇叭市场。 1989年KEF进一步改良，推出称为Uni-Q的同轴技术，105/3喇叭同时使用空腔耦合技术与Uni-Q单体，表现更上层楼。KEF的Uni-Q单体是在同一个底盘上装设大、小两个磁铁，发音时高音利用低音的振膜当作号角，达到同轴同时的目的；Tannoy的同轴单体并不在同一个平面上，所以并非真正同轴同时。

　　各种仿同轴的设计纷纷出笼，美国洛杉矶专门制造PA与录音室鉴听用喇叭的Gauss，把高音套上一个碗状的盖子放在低音中间，有不错的评价。德国Siemens也设计了一个同轴单体，把9公分高音单体放在25公分低音前面，再以声学透镜改善扩散角度，七○年代进军剧院市场引起很大话题。

krellZou

老叶又要大折腾了[s:46]

diy高手 佩服 学习{:soso_e179:}

BOM标志

不错，关注
