祖国60华诞举国同庆!新德克MP-1国庆献礼,天进1812炮声助兴,武汉民族音响好戏连台

东湖涛声

伟大祖国六十年坎坷迎来昌盛,
民族音响二十载风雨走向辉煌!

值此祖国六十华诞暨中秋佳节来临之际,东湖涛声谨祝广大烧友及会员节日快乐!阖家团聚!万事胜意!
为了活跃节日气氛,我们特组织回天进刚推出的KT88胆机1812和新德克无源牛前级MP-1,欢迎大家前来试听

[ 本帖最后由 东湖涛声 于 2009-10-2 12:01 编辑 ]

东湖涛声

交易区新帖推荐

新德克无源前级是准备发往国外的,被我拦截了[s:30]

东湖涛声

:victory: :victory: :victory:

1991

看过,不错.物美价廉.国产的东西近几年有很大的提高,可小胡你的照像水平却[s:18] [s:29] [s:16] :funk: :loveliness: [s:31] [s:98] [s:98] [s:98] [s:98] [s:98] .

密集波

国庆活动要支持！！
这回的阅兵式，棒！！

器乐迷

交易区新帖推荐

:victory: [s:56] :victory:

Vvc-IN

[s:56] [s:56] [s:56]

东湖涛声

原帖由 1991 于 2009-10-1 16:04 发表
看过,不错.物美价廉.国产的东西近几年有很大的提高,可小胡你的照像水平却[s:18] [s:29] [s:16] :funk: :loveliness: [s:31] [s:98] [s:98] [s:98] [s:98] [s:98] .

我直接用VGA模式照的

ypx11212

[s:41] [s:41] [s:41] [s:41] [s:41] 什么是民族音响????

东湖涛声

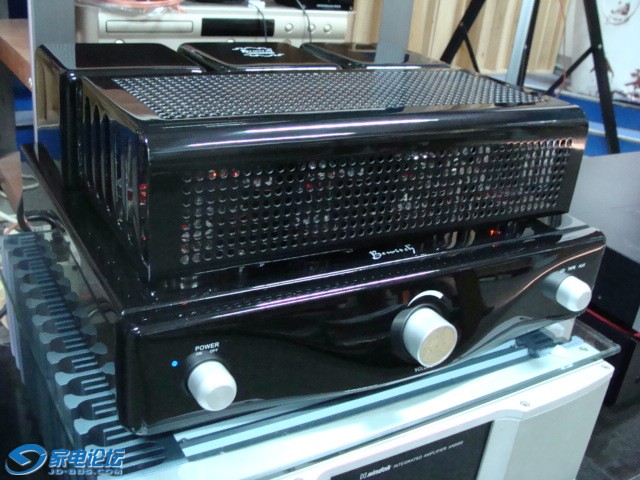

Bewitch  No.1812特点：
1.厚为35mm的面板创意灵感来源于劳斯莱斯标志“欢乐女神”，中间配以独特的“黑眼睛”设计寓意天进音响“高瞻远瞩、展翅高飞”！
2.通体昂贵的十层钢琴漆面，表面如丝绸般光滑。

3.独特绕制高对称度的大电感，低漏感平衡式输出变压器为其靓声奠定了坚实的基础。

4.550W/12000MA的EI型电源变压器为提供充足的能源供应。

5.前级和推动统统采用美国TUNG SOL 6sn7复刻版（推动级两只6sn7并联推动,将KT88推到极致）。

6.末级采用俄罗斯顶级品牌SVETLANA  KT88,四只管子统一配对，（误差<3%），达到四管任意互换之目的，做到真正配对！

7.八只特质1U/630V双引线纯紫铜封装发烧大电容（40mm x30mm x 20mm），组成壮观阵容校声耦合，音质细腻而厚润。

8. 高精度分流步进式电位器（4x24档）、英国NOBE电源开关、英国RS选择开关、美国POWER HOUSE保险丝、美国进口收藏级整流二级管、紫砂金RCA和喇叭接线柱等为其音质锦上添花。

9.该机不失真输出功率60瓦，阻尼系数为12，控制力非常优秀，轻松推动绝大多数大食音箱。

10.声音表现：细致、温暖、醇厚、力量一个都不能少。

参数:

输出功率： 60W X 2
频率响应：8 Hz-60KHz(-1dB)
信噪比：90 dB（不计权）
互调失真：0.5%
总谐波失真： 0.5%（1KHz 满功率）
输入灵敏度:500mv
选择：二组
输入选择：三组
输出阻抗： 8Ω、4Ω
输入阻抗：100KΩ
体积：（长）420x（宽）330x（高）170mm
电子管：前级TUNG SOL 6SN7x2 推动TUNG SOL 6SN7x 4   末级SVETLANA KT88X 4
重量：28Kg




http://www.tjbog.com/product_view.asp?id=10

[ 本帖最后由 东湖涛声 于 2009-10-2 14:01 编辑 ]

wzh5028

原帖由 ypx11212 于 2009-10-2 12:12 发表
[s:41] [s:41] [s:41] [s:41] [s:41] 什么是民族音响????

l楼上的，你不是武汉人吧，[s:14] [s:14]
祝小胡生意越做越好。前些时我去你们店，你刚好不在。呵呵！

东湖涛声

现代音箱如ATC、丹拿、雨后初晴、贵族等世界名牌音箱绝大多数效率都比较低，因为效率低以后，音箱失真就越小，声音就越容易做靓声。反之，效率越高失真又小的音箱非常难找，找到了也是天价中的天价。众观所有电子管中，驱动力最强大非KT88莫属，McIntosh、Conrad Johnson Ｐremier、Music Reference、Jadis、Arc Classic、VTL等名门望族无一例外的大量使用末级为KT88/6655为输出级的功放机，证明了其显赫的贵族血脉。
    但为什么国内许多发烧友对这个管子敬而远之呢？认为其“粗声”或“大公嗓”呢？原因很简单：驱动力和音质要做统一是一件非常非常困难的事,所以KT88/6550是一个非常考设计师功底的管子。休想随便选个电路，绕个变压器就装响来做KT88。用好KT88这种管子，是技术、能力、修为的综合考量，更需要迎难而上的莫大勇气！优秀的KT88机器，高频的华丽感、中频的厚润度、低频弹跳力和权威感、频带的宽松与大气等声音的全面表现力是其它绝大多数电子管无法比拟的！
那么做好KT88首先解决的是驱动力的问题。KT88如果做的没有力量，还不如玩单端300B，单端2A3。有的朋友会说，KT88本身就是大功率管子，功率做大，驱动力不是自然就有了，误区！误区！绝大误区！
    首先我们来分析驱动力要无穷大，那么归跟到底要输出级要大功率、低内阻，两者缺一不可。如果你将KT88只做到大功率、高内阻，你就是将KT88做到100瓦一样没有力量，为什么这样讲？因为KT88本身是一只高内阻管子，开环一般阻尼系数不超过1，而现代音箱几乎都是电动式，它工作时会产生反电动势，反电动势是有害的东西，必须吸收抑制,故需要功率放大要有足够低的内阻，也就是要有高的阻尼系数。要做到完全吸收反电动势，最好功放是个恒压源（而不是恒流源），当然完全做恒压源是不可能的，而要尽量接近。可以说对于高内阻的功率管加入深度负反馈来来提高阻尼系数是唯一选择。那种靠仅大管子，高电压，大电流强制提高输出功率的做法，机器虽然在假负载正弦波测度状态也能够输出大功率，但真实搭配音箱时带有复杂负载能力极差，空有表面的技术指标，徒有虚名。将屏流，屏压用到超出管子的容忍度。目的不外乎是增加动态，音色的鲜明度，加速管子老化，减少煲机时间。这种做法我们姑且不考虑它稳定如何？就是力水照样提不起来，不信拿着这种机器跟麦景图MC275比一下，不要说音色，就算力水也会差之天远！你就会明白我在批评什么了。可以说麦景图M275，马兰士9这种用高内阻束射式管子做的名机，都主要是靠深度负馈来达到阳光灿烂、普照大地，活力无限之目的的，而且别个音质一样美妙无比，这就是别个“牛”的地方。别个卖那么贵，是有道理的，不是来抢银行的。
   那么运用了深度负馈带来了自激振荡，忽然增大的相移，瞬态互调失真，声音上表现出的生硬呆滞，怎么解决？摆在面前的是一道道让你解决的大难题。故深度负反馈是一把双刃剑，用的好，声音锦上添花、妩媚动人；用的不好，万劫不复。好与不好，命悬一剑！可以说用KT88/6550这种管子主要考的就你对深度负反馈正确理解和运用.换句话也是你如何既要加深负反馈,又要将互调失真降到最小!
    闲话少说了，那么天进究竟是如何来运用KT88来做Bewitch NO.1812。，现在我们从线路、用料搭配、校音几个方面来论述。看看天进是怎样为KT88驳乱反正的!
   一、大动态的线路选择
     输入与倒相级由中放大系数双三极管6N8P组成，其中一半采用共阴极放大电路作第一级电压放大，将输入的音频讯号进行电压放大,此级的放大倍数为12。放大后的电压讯号由屏极输出直接耦合到另一半三极管的柵极，倒相级采用屏阴分割式倒相电路，屏极和阴极的负载电阻都为27K，倒相级的放大倍数约为0.9。这样在屏极和阴极即可获得一对相位相反，幅值相等的电压。屏极和阴极通过两只1u电容偶合到下级的栅极。推动级由两个双三极管6N8P各自互相并联组成，采用共阴极放大电路，负载电阻用两只47K/2W并联而成，以增大功耗，此级的放大倍数是10，能产生极大的推力去推动KT88。功率级由两只KT88组成超线性接法的AB类放大器，该级采用固定偏置，电压为-45V。该级的超线性接法反馈量约15dB，KT88的阴极与输出变压器的+/-8Ω端连接，8Ω绕组中点接地，组成阴极负反馈，反馈量约4dB。大环路负反馈，由8Ω端引出通过27K的反馈电阻接到第一级电压放大管的阴极，反馈量为13dB。总计全机负反馈量32dB。阻尼系数12。
   二、元器件的选用
1. 输出变压器的高要求!

（1） 输出变压器的对称度:推挽双臂的对称性首要条件是输出变压器的双臂对称度，它并不是输出变压器的双臂直流电阻相等那么简单，而更重要的是双臂的漏感和分布电容要一致。以独特的初次级绕组结构，手工绕制，抽头都是一定是整匝数，保证绕制的精确。制造出双臂的漏感和分布电容偏差小于0．5%的高精度的输出变压器。
（2） 输出变压器频宽:为了以确保低频的延伸和低内阻,输出变压器的前提必须是大电感量.要做到大电感量,高漏感或者小电感量,低漏感都非常容易.难就难在你要既大电感量, 又要低漏感,这是非常困难的,天进通过独特的绕制工艺, 制出了电感量:150H漏感: 2.8mH 频宽:8Hz-80KHz(-1dB) 的超宽频输出变压器.达到了高频和低频的完美统一。
（3） 输出变压器平衡输出:  采用输出变压器的中点接地组成全平衡输出变压器,目的是实现低噪音长距离的传输。减少功放对音箱的干扰，进一步提升音质。

2、功率管KT88的对称性
    功率配对性很重要，普通的配对管只是在屏极电流和负栅压一定下测量跨导，那只是一点配对。功率管在整个工作范围内是否配对，必须通过特性图视仪来测量。采用一`致性,稳定性,耐用性,音质俱佳的俄罗斯SVETLANA KT88,动用美国先进的TEK特性图视仪为末级四只KT88统一配对，保证在整个工作范围内四管误差小于3%，达到四只管子任换之目的,做到真正的配对
3、倒相电路的对称性。
它是推挽双臂的开头，它的对称性对推挽双臂的对称性有决定性的影响，采用屏极阴极负载式倒相电路只要屏极阴极的电阻相等，那么在中频和低频就有良好的对称性，在高频由于输出阻抗的差别，对称性就差一点。采用低内阻的6N8P可把不对称时的频率提高到200kHz，远离可闻域。
4、电源供应
低内阻的功率放大器，必然要低内阻的电源。采用美国3A/1500V晶体二极管整流，550W/12000MA的电源变压器，特制大容量高速电容,组成低内阻的电源，为后级提供源源不断的能量。
5. 偶合电容的采用
为了进一步减少高频的相移，偶合电容也选用了高频损耗极小的纯紫铜封装特种薄膜，而且两个电容并联组成一个偶合电容，从而进一步减少高频的相移.(1U/630V, 损耗<0.017)。
         上述技术难点的克服使Bewitch No.1812虽然整机负反馈量高达32dB,但互调失真仅为0.5%，有效的解决了驱动力与音色的矛盾问题，为其靓声奠定了坚实的基础。
   三．校音
    为什么花了这么大篇幅去写技术？因为音响产品没有技术支撑作为基础是不可能有好声音的，离开了技术支撑而人云亦云的谈校音，是毫无意义的，这就好比书法也讲究基本功，不能楷书都未过关就练狂草，一进门就练狂草，三两下就想成为音响界“怀素”。这种浮躁的心里，完全的形式大于内容的做法，是不可能做出有生命力的产品。
     特别是大功率的KT88推挽机要求增益特别大，线路要求之复杂，所谓“简洁至上”的线路根本不适合KT88，如何解决好多极反馈引入的失真，各极工作点的补偿的调整，输出变压器的素质等众多问题，这才是区分高下的关键之处，才是高档与平庸的分水岭，那种完全靠“补品大法”的豪赌心里来做KT88，也许在类似300B单端机这种简单线路上你还能讨个巧，如果运用到KT88推挽机上，最终会落得个“画虎不成反类犬”的下场。
    扯远了，Bewitch No1812从设计到校音，历时之长，中间断断续续长达数年之久，可以说是天进音响的心血之作，经过无数次的磨合，终于得到了我要的声音：细腻、温暖、平衡丰润饱满、充满自然的美，行云流水的淋漓洒脱，大动态来临时气吞山河、君临天下的王者气势，尽显KT88皇家之族的优秀DNA基因。我先后用No.1812搭配Thiel CS1.6、ATCscm12、意大利Sonus Faber(世霸)大钢琴、劲浪Focal Chorus 816V 、丹拿1.3SE、DALI达尼 IKON 6、B&W803、金琅乐神2号、杰作唯美六号、惠普维真5号收藏版、美之声战神30、惠威M6等等音箱推得全面而优秀

自得其乐

原帖由 东湖涛声 于 2009-10-1 14:47 发表

伟大祖国六十年坎坷迎来昌盛,
民族音响二十载风雨走向辉煌!

值此祖国六十华诞暨中秋佳节来临之际,东湖涛声谨祝广大烧友及会员节日快乐!阖家团聚!万事胜意!
为了活跃节日气氛,我们特组织回天进刚推出的KT88胆机 ...

许久未见这等好贴了[s:20] ，先顶了再细看:victory:

自得其乐

原帖由 东湖涛声 于 2009-10-2 12:03 发表


我直接用VGA模式照的

天进新胆机的外观和工艺比以前的产品可是有了很大的提高[s:20] 。在我来听之前可别先给卖了:funk: 。

自得其乐

原帖由 东湖涛声 于 2009-10-1 14:52 发表
新德克无源前级是准备发往国外的,被我拦截了[s:30]

你是驾歼10拦截的吗[s:31]
