不比不知道，吓一跳！

叶荣玉

[s:6] [s:6] [s:6] [s:6] [s:6]

叶荣玉

交易区新帖推荐

[s:6] [s:6] 原来都是在胡闹！！！[s:6] [s:6] [s:6]

clk

[s:97] [s:20]

聆至静

吓一跳！胡闹[s:41] [s:41] [s:41]

叶荣玉

[s:6] [s:6] 都以为能做出机器就是大师了~！！！:Q :Q



[s:6] [s:6] [s:6] 继续折腾——————————————————

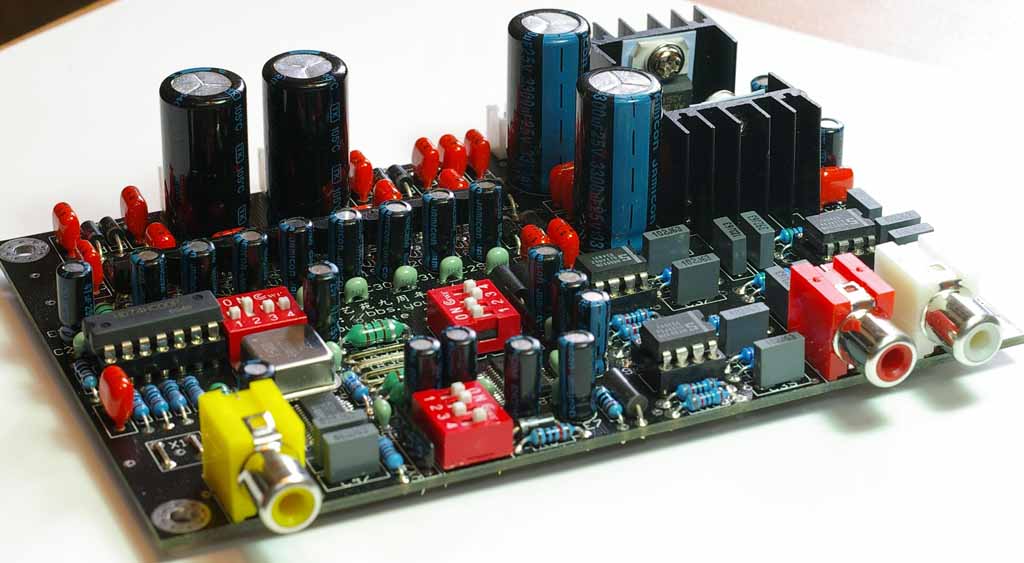

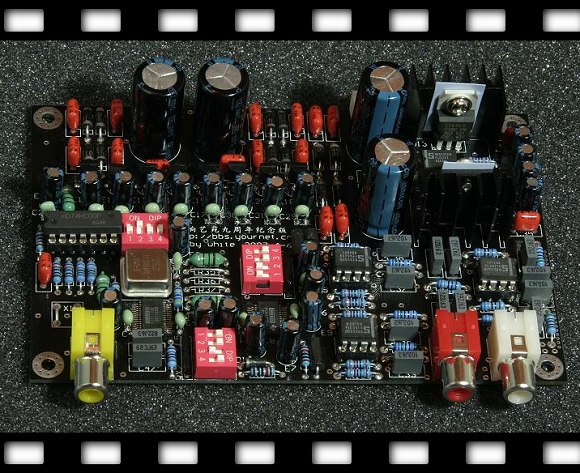

TDA1540        焊接好的样品图
　       板子输入电压 AC9V  AC 15~0~15(or 18~0~18)V 　       输入SPDIF信号,支持平衡输入        LR音频输出 　    本板采用模块化设计,可以比较方便的更换或者升级模块电路:     信号输入模块:                 数字滤波,信号处理模块: 本模块详细资料参见:<SAA7220-TDA1540信号处理模块>一文      IV&LPF电路:    　 模拟电源部分采用LM317 LM337+TL431 二级




  整板采用高品质元件,电容系Philips 或者松下 CBB电容,尼康MUSE音频专用电容  ELNA补品电容,板子电源走线采用单点接地法,IC靠近电源端用0.1uF贴片电容去耦合,有效的抑制了电气噪音,实际听感,背景非常干净;数字滤波部分用了SAA7220 4x OS,CPLD转换音频数据流,DAC部分的TDA1540,IV部分实际测试发现无源IV的效果比有源的要耐听,成品电路采用无源IV板子搭配,有源IV作为配件,可以自行焊接测试.

            信号从+ -端输入(-端接信号GND)        3.CS8414模式选择:         A:外接时钟模式,J3开路,模式开关1=off 2=off 3=on 4=on
        B:内部PLL时钟模式:J3短路,模式开关1=on 2=off 3=on 4=on,并去掉11.2896MHz晶振,去掉U2(74HC4040).       两种模式效果各不一样,请选择自己喜爱的模式

　





[ 本帖最后由 叶荣玉 于 2009-9-5 16:27 编辑 ]

夜迷宫之吻S

交易区新帖推荐

啥意思啊？老叶...菜鸟没看懂啊.....[s:33]

全利88

你肯定也不懂，哈哈，老叶呀，
DIY是一种乐趣，乐此不彼，哈哈。
不管它效果怎么样（肯定没得他们忽悠的那么好），
不过，自己焊接，DIY，本来就是乐趣在过程里面，结果，
已经不是那么很重要了，哈哈。

叶荣玉

原帖由 全利88 于 2009-9-5 16:34 发表
你肯定也不懂，哈哈，老叶呀，
DIY是一种乐趣，乐此不彼，哈哈。
不管它效果怎么样（肯定没得他们忽悠的那么好），
不过，自己焊接，DIY，本来就是乐趣在过程里面，结果，
已经不是那么很重要了，哈哈。

[s:20] [s:20] [s:20]

gzwpf

我猜老叶的用意，是那个金色安全套吧，中国好多厂商爱用，安全！
不管它什么东西，带上套套，高档，有水平。名曰：防止干扰！
估计都是马兰士的模块套带的头。

还有X高，里面好多套，中国人爱发明，爱的发疯。

wvwvwv

老叶听过这些机器么?

46848781

这玩意其实就是个乐趣，我就是没条件，如果我有条件，我就自己做着玩。主要是智商不行，数理化在初中就没跟上过[s:16]

猪猪凡

为啥要跳呢？[s:33] [s:33] [s:33]

ljb3688

原帖由猪猪凡于 2009-9-6 00:44 发表为啥要跳呢？

好久不见了，小猪，箱子听着还行吧
