分频器图和说明
|

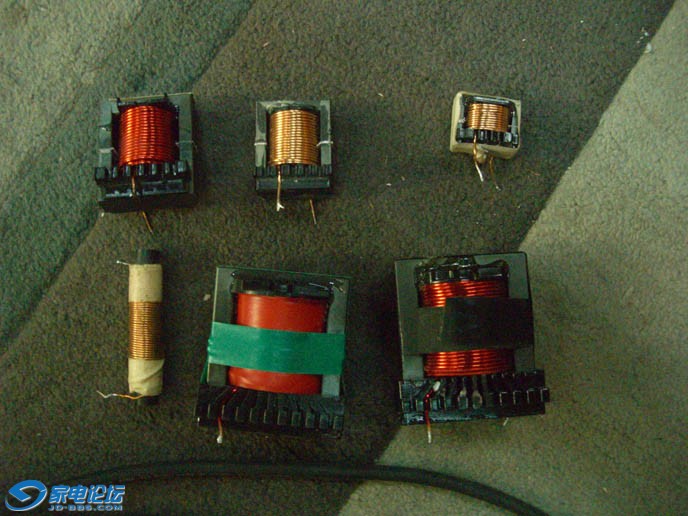

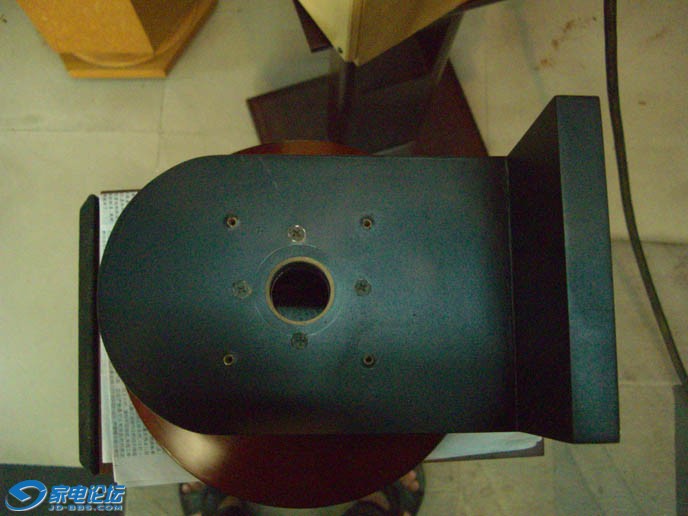

第一图是用来初步确定低音电感和高音电容的数值,我做分频的观点是零件越少越好,因此都是在调试过程中根据实际情况增加的.(当低频电感用到10mh时,看图频谱下到2500HZ了但和高频函接断裂,故选用2ma)第二图是基本定型线路,听觉全线平衡,低频够劲够爆,试听几天,让大家提意见.(其中高频对地电感0.11mh很特殊,这是由于9500高音装上号角后,频率向下延伸,低端相对高端效率提升过多,只有把分频点拉开才尽量平衡)陷波线路由10微法电容,20欧电阻和0.55mh电感组成,陷波点是2000hz左右,改变电阻大小可改变整体听感.由于2000hz左右的谐震峰是高低单元共有,因此把线路接在了分频器进入口.第三图是经音葙主人听了6小时后提出的听感更改的,我也认为提得对和合理,确实是中频段变得开扬,高频段没有突出和柔顺了,主要的改动是、一、2000HZ陷波线路20欧电阻改60欧,二、高音单元加衰减线路,由串联电阻2.5欧和并联电阻15欧组成,三、高频在7800HZ左右加频率吸收线路,由电阻15欧电容2微法电感0.18组成.全部完工后,用6v6并联推挽分体加前级推,这个召庆来的客人说,:“在高盈三楼难寻如此好声”心满意足打包了. |
|
