家庭影院构建全过程作业【杰士RF-62+RC62+RS42+雅马哈861】

小猪叮叮

家庭影院构建全过程作业【杰士RF-62+RC62+RS42+雅马哈861】

【电脑】
家里老机器实在跑不动1080P，做通了LD工作，花了2000米小升了一下，华硕M3N78-EM和三核8650。华硕M3N78-EM是NV8300的主板芯片，上网查过，支持LPCM多声道HDMI输出，所以音效应该要比光纤或同轴要好，而且还省了一根线。
这块主板在显示设置上走了一点弯路，以为华硕M3N78-EM的DVI和HDMI可以显示，后来才发现只支持一个端口输出，不过没关系，显示器还有D-Sub接口。后来发现XP支持不是很好，NVIEW只支持复制显示模式，扩展显示没有这个选项，电脑转电视只能手工重新设置分辨率。听说据说vista可以支持扩展显示，不过用惯了XP，以后再说吧。后来才把问题解决了，必须要先打开电视机，后开电脑，扩展显示选项就会出现，XP也可以直接支持。

小猪叮叮

交易区新帖推荐

【关于HDMI传输音频】
HDMI刚开始无法输出音频，这块板子比较生僻，找不到什么攻略，只能自己翻说明书。终于在BIOS找到SPDIF和HDMI选项，音频输出可以任选一。看来很多说明书是要好好研究一下的，不过有点说明书是在太生涩。

小猪叮叮

【显示设备】
电视机是松下等离子50PZ700C，以前下片只下720，老机器跑不动，当时觉得差别也不大。现在换了新机器，跑的很欢，基本通吃，现在觉得1080那叫清晰。看来家里老笔记本又得24小时挂机了。我都想好了，次时代音频的电影小水管拖不动就上高清论坛硬盘拷贝，价格也合理。充值1000元还送500G硬盘，拷贝500G只需要25元，相当划算。

小猪叮叮

【音响线】
02年家里装修的时候只埋设了后置环绕2根线，今天打开检查了一下，还行，换线风险太大，不考虑，除非以后上7.1。

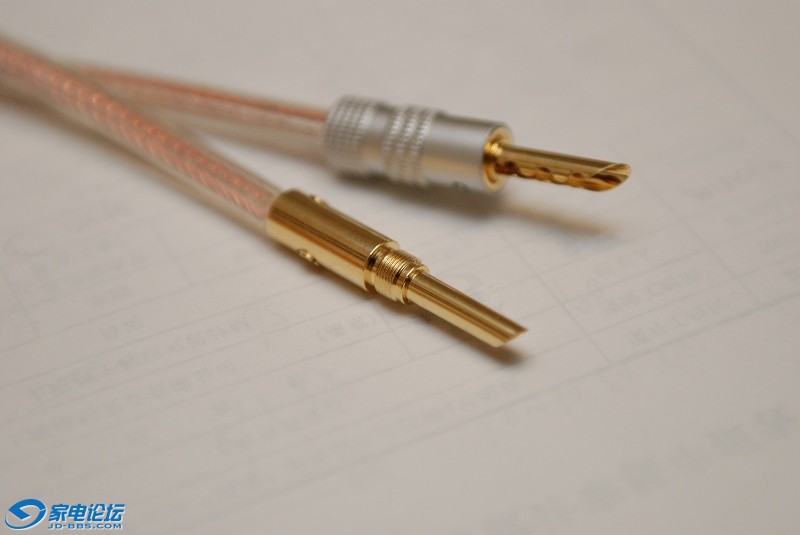

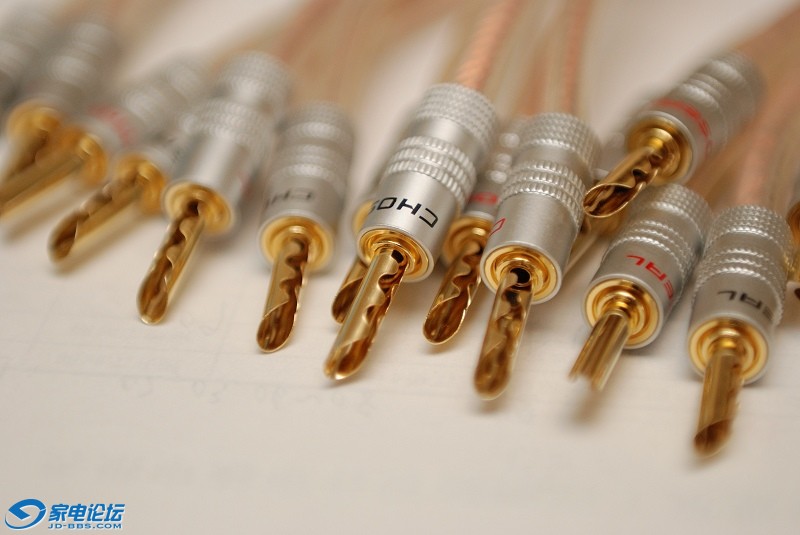

收到了套白购买的怪兽4平方音响线和秋叶原香蕉头，晚上玩了一些功夫认真做了一下，发现音响没到，感觉是如此让人期待，做音响线也那么开心和满足。上几张图片供大家观摩，呵呵，打了闪光灯的效果还是不错的。


[ 本帖最后由 小猪叮叮 于 2009-8-11 13:19 编辑 ]

小猪叮叮

【功放和音箱选择】
准备入手功放和音响，个人耳朵一般，刚开始准备1W出头，功放看中了安桥SR507。
后来越看越好，准备2W以内了，希望不要再涨了，呵呵。基本上AV199论坛恶补，功放基本选定，yamaha863。音响还在考察当中，有以下3个方案。
1、JBL ES80+ES25C+ES10+ES150P
2、主B&W685+环绕B&W686+中置HTM62+炮KEF2150
3、乐富豪钻石9.6(主箱)+钻石9.cm(中置)+钻石9.1(环绕)+SW150(低音炮)

6月14日去了徐家汇转了一圈，上作业。为了免受不同音乐干扰，自己准备片源。上网下载到了高级汽车音响测试CD，APE转刻录CD。虽然音质一般，但也马马虎虎。
1、美罗城。先去了乐富豪，店主推荐9.5主箱，测试下来感觉整体感很强，动感很足，低音不错，但感觉有点浑浊，不够清澈。再上碟片，场面很火爆，感觉AV感很强悍，扣人心弦，不过感觉压迫感太强。看了一下9.6主箱，很大，店主不方便测试，个人认为同系列不会有太大区别，也就没有强求。
第二家去了b&w，点名what hifi年度685书架箱。箱子很小，听上去很清澈，很舒服，属于细细品味的小箱子。BTW，这个箱子声场定位很准，要比乐富豪好不少。看到了KEF的店铺，进去发现居然不做了，该做美声了，想试听，店家说很多线都没接好，改天，失望。
最后进了JBL店铺，ES80属于水货，没有，只能试听E80。感觉很9.5很相似，场面很大，但感觉有点不舒服。店主见我有点反感，就推荐了L830的书架箱，一放，回到了B&W685的感觉，但与685还是有点差距。
2、港汇。走之前就查过网上资料，说港汇店铺比较不专业，上了港汇发觉真的上当了，原来现在正在装修。看到了丹麦达尼，一问要月底才开张，而JBL也不让试听。最后看到了尊宝，不感兴趣，时间有限就没有进去。不过看着规模不过，下次应该去听一下。
3、BESTUY。有点不甘心，来了徐家汇才听了这么几个。拿出手机上网搜索，发现百思买也是个试听的好地方，马上杀过去。呵呵，一开始就看到了杰士F2套装，网上评论还不错。叫上销售试听，可惜不能搬到影音厅里面，而且2个音箱靠的很近。不过最终感觉我很满意，低音也足，中高音也很透彻，听觉很舒服，基本纳入选择范围。在影音厅又听了一下685，感觉更好了，但比杰士F2低音下不去。想询问价格，这位销售人员倒也实在，基本上是不买不报价，要买再到里面谈。我也明白，当初的松下等离子电视也是这么买的。先网上查好价格，再去谈，相差不大就拿了。真谈不下来就留个电话，等搞活动再买，绝对划算。否则绝对亏大了。

7月5日，这个周末正好去徐家汇有事，想起港汇应该装修完毕了，就上去看了一下。尊宝和杰士店铺不错，老板也不错，声音很有男人味。呵呵，我LD说的。先试听了一下RF52，被我LD批了一通，说感觉像是电脑放的。有这么夸张吗？那就再上一个层次，换RF62，这下LD比较满意了，说声音比较甜了。基本决定RF62了，呵呵，LD批准一切都好办。BTW，杰士音响是YAMaha3800功放推的。
路过旁边的DALI店，想起C6和C8不错的，就进去想试听一下，结果没有货，还说整个市场也断货，想要订货才能买到。不过我没听过怎能买下呢。老板看我是潜在客户，推荐了达尼的ikon6，试听了一下，感觉又上了一个等级，不过是纯CD纯功放+胆机推的，和AV功放本来听音乐就没法比。而且这个价钱有点超预算了，LD说了，从52到62比较值，62到ikon6基本是翻倍价格就不值了。呵呵，下次空下了就杀到丽影广场作最后角逐，达明的价格很吸引人呀，港汇旗舰店62都上万了，正规店的保修看来只能放弃了。
最终确定861+RF62+RC62+RS42

小猪叮叮

交易区新帖推荐

【连接方案】
刚开始功放音响连接方案犹豫中。
方案1：电脑HDMI接功放，功放HDMI接电视机，支持LPCM音频，满足高清次时代音轨要求，效果最佳。DVI转HDMI接电视机，音频线接电视机，满足LD看连续剧需要。需要3根HDMI，1个DVI转HDMI转接头，1根音频线。切换方法：设置音频输出端口及声道
方案2：电脑HDMI接电视机，电脑光纤接功放，支持1536音轨，效果马马虎虎，毕竟次时代音轨没有那么多片源，而且容量还那么大。LD看连续剧就不用切换接口了，直接HDMI搞定。切换方案：比较麻烦，需要在BIOS中设置音频输出端口，切换HDMI输出或光纤输出。最终决定采用方案1，更实用，效果也最棒，感谢达明老谭的意见。
在淘宝购买了2根HDMI和1根光纤线，赶紧做了一次测试。连接方法：电脑HDMI接功放，功放HDMI接电视。电脑DVI转HDMI接电视，音频接电视。DVD光纤接功放。几点体会：
1、不开电视机，电脑HDMI可以识别雅马哈861，开了电视机，识别为松下电视。
2、开功放，直接显示，音效从音响出来。关功放，自动切换另外一个HDMI输入，也就是直接输入到电视机，切换音频输出为普通，音效从电视机出来，很是方便。
3、HDMI从功放转电视的效果不如直接输出至电视，换了HDMI线仍是如此，怀疑是功放HDMI1.2的原因，不过只是电脑程序有颜色问题，实际播放影片差别不大。

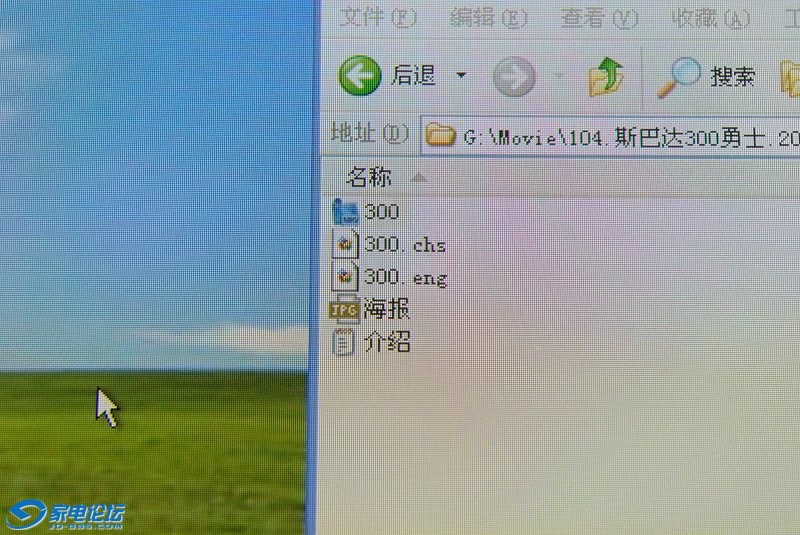

这里犯了一点小错误，以为颜色问题不大。7月22日买了2根开博尔HDMI线，开始测试就发现通过功放后颜色有变化，而且是变差了。刚开始也怀疑是线的问题，不过是怀疑原来以前买的开博尔老线，所以换了一下没有查出原因，还以为是攻防问题。在达明的提点下今天彻底检查了一下，终于发现是功放转电视的HDMI线出了问题，使用另外的线就OK。晕死（￥@&（&￥（问题找到了也好，发现现在开博尔的质量也一般了，没有原来老线质量好，做工也有点粗糙，假货应该不至于吧。现在正和卖家协商中。真是浪费不少时间，不过也有好处，功放的说明书算是好好研究了一番。大家看看图片，颜色变化挺明显的，有问题的对比度大，颜色失真，而且细节有许多毛刺，像G：的2个点，有问题的背后有杂色。JPG图标颜色看的就更清楚了，左边的颜色很正，右边明显偏色厉害。


为了确保以后没有问题，又在CHD的指定供应商处买一根HDMI线，到货后又开始了折腾之路。结果很奇怪，不管怎么试今天颜色都不对路，连昨天测试好的线也有问题。后来想起电视还有前置HDMI接口，马上测试，居然OK了。难道电视机HDMI接口坏了，不会这么倒霉吧。再一回想，好像电视机HDMI端口的设置需要自己重新调整的，再检查一下，终于发现了问题所在，我只统一设置了对比度和亮度，但松下电视机的影院模式和标准等模式是不一致的。晕死，HDMI线完全没有问题，我居然在一个小问题上花了这么多精力。

7月25日发现一件很奇怪但很幸福的事情，DVI转HDMI居然也可以发出声音，昨天测试HDMI线的时候发现的，后来想到可能是音频线连上的缘故，赶紧拔掉音频线，嘿嘿，居然还有声音。后来想起BIOS刚升级过，音频输出默认是光纤输出，不过我也没有连光纤线呀。不管怎样，设为HDMI输出再试试，结果一样有声音。看来华硕主板真是很强大，DVI和HDMI的数据线是一致的，这也算折腾HDMI线的意外发现。

[ 本帖最后由 小猪叮叮 于 2009-8-11 13:20 编辑 ]

小猪叮叮

【爵士机架】
看了AV199论坛上的经验，自己就在淘宝上购买了3个爵士豪华机架，价格和直接厂家购买是一致的，380+380+500，运费100出头。7月28日新购买的爵士机架到货了，2个600宽的，1个800宽的放中央，拼装为电视柜，中置正好可以放在中间的机架内。因为下午时间有限，无法让人送货，只有自己取货，结果包装尺寸要比想象当中大，小GOLF差点没能装下。实木的家具就是沉，质量真的很不错，搬上楼花了好多力气。现在先在无人房间放放，等个一个月后正式组装。大家假如也买的话建议花点小钱送货上门，自己搬运不是一般的累，尤其是加长800的，重的要死。

小猪叮叮

【电脑LPCM设置】
今晚研究了下次时代音频，轻松搞定高码率PCM输出

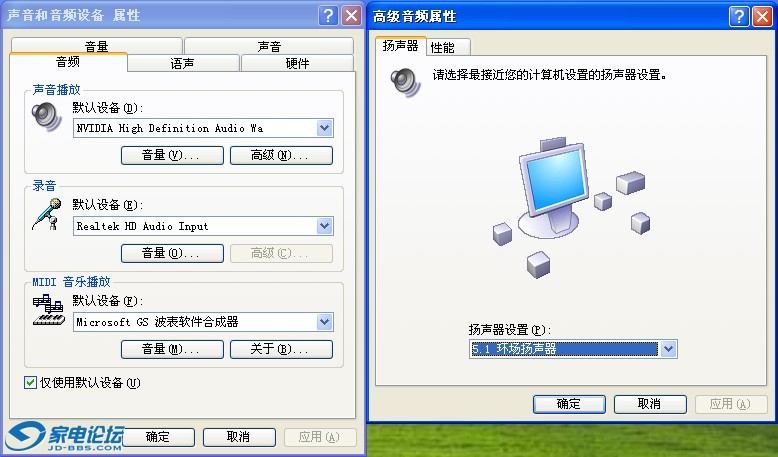

先是电脑音频设备设置

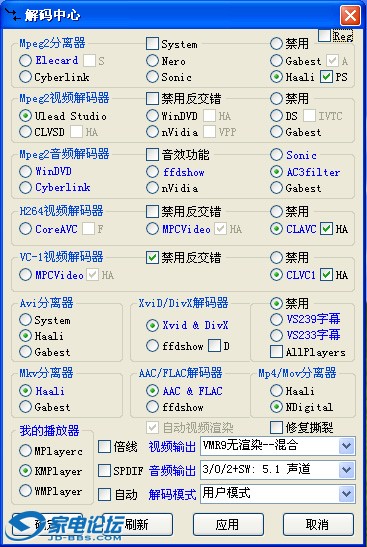

然后是终极解码Kmplayer设置


最后是播放DTS-HDMA5.1“放牛班的春天”截屏，没有采用硬解，反正CPU也够用了。可以看到输出码率为4608K，绝对次时代音频转PCM输出。

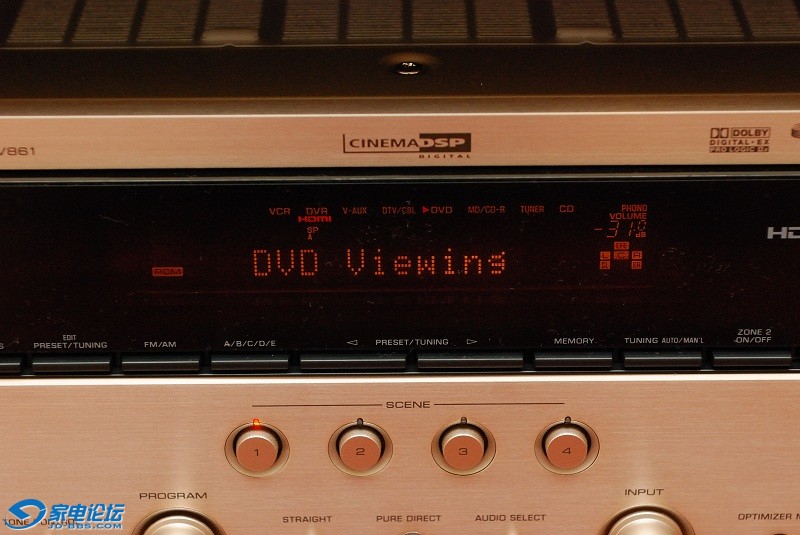

再看看雅马哈功放861的显示，完全对位，HDMI和PCM顺利点亮，5.0声道也顺利开启（低音炮我功放设置无）


后来发现转LPCM的问题，不管片源是怎样，终极解码都显示4608码率，看来是电脑进行了再编码，就是不知道与原生LPCM比较效果怎样，或者与DTS比较看看，等音箱来了准备详细测试设置。据说终极解码和完美解码LPCM输出有难度，POWER DVD简单些，但又据说只有vista系统才支持，看来HTPC用户不容易呀。

[ 本帖最后由 小猪叮叮 于 2009-8-15 17:54 编辑 ]

小猪叮叮

【音响安装拍摄】
8月9日音箱终于到货了，包装不错，打开塑料膜


满地狼藉


主音箱RF62，RF62接线柱，支持双线分音


中置RC62，中置接线柱

环绕RS42，环绕接线柱

RF62背后全景，RF62的商标

环绕的商标，中置的商标

盖上保护板后的RF62，RC62

盖上保护板后的RS42，还没有安装好，等着电视柜敞一敞

还好这个周末出差提前回来了，看着爵士机架是实木的，没有啥味道，就把音响全部安装完毕了。先把功放所有线接好，后来听从同事的建议，去除香蕉头，直接连接。另外，主音箱进行了双线分音连接，把最右面的后环绕接口也用上，避免功率不足，应该有所效果，不过我的木耳听不出来。

发现华敏的4平方线要比怪兽的好，单根铜线明显要粗不少。这个是环绕音响上墙的膨胀螺钉，很粗壮，力道应该足够。

先在墙上定位，距离插座20CM，不影响美观。这个是爵士机架的软木垫，一来有助于平整，二来移动不划伤地板。

环绕上墙了，这是右环绕。这是左环绕

进行雅马哈功放自动测试，把三脚架拿出，把MIC放到最佳皇帝位。

功放细节

功放、中置和DVD放入爵士机架，非常匹配。把插座也放入了机架内，桌面非常干净。

全局图，因为机架比原来电视柜宽度小，感觉客厅变大了不少。

[ 本帖最后由 小猪叮叮 于 2009-8-16 10:10 编辑 ]

小猪叮叮

【效果测试】
音轨测试详细表
1、《功夫》时间段01:23:00
松下DVD播放——DVD.1536K.DTS——光纤输出——
Kmplayer播放——DVD.1536K.DTS——HDMI输出——
PowerDVD9播放——DVD.1536K.DTS——HDMI输出——
2、《蜘蛛侠2》第6盘00:04:38
松下DVD播放——DVD.1536K.DTS——光纤输出
Kmplayer播放——DVD.1536K.DTS——HDMI输出
PowerDVD9播放——DVD.1536K.DTS——HDMI输出
Kmplayer播放——BD-REMUX.Dolby-TrueHD——HDMI输出
3、《导火线》时间段01:08:00
Kmplayer播放——x264.1536K.DTS————HDMI输出
PowerDVD播放——BD原盘.次时代音轨——HDMI输出
4、《无间道1》01:17:30
Kmplayer播放——x264.1536K.DTS——HDMI输出
PowerDVD播放——BD原盘.次时代音轨——HDMI输出
为避免不同播放器不同音量造成干扰，预先测试好音量DB，播放前调整好，到时我播放，老婆和同事盲听，检查HDMI输出效果。
检测目的：
1、DVD播放和电脑播放有无差别
2、不同Kmplayer和PowerDVD9的差别
3、1536K音轨和次时代音轨电脑播放有无差别

8月9日，经过简单测试，结论如下：
1、DVD机和电脑播放Kmplayer和PowerDVD播放DVD没有差别。
2、Kmplayer和PowerDVD播放没有差别。
3、1536K音轨和次时代音轨电脑LPCM输出差别很大，不过听上去次时代音轨低声特足，但估计我家音箱没有调教完毕，所以感觉反而不舒服。以后再慢慢调试吧，不过一般1536的码率也已经足够好了。

小猪叮叮

文字发表完毕，图片慢慢上传

双音道

好似在那里看过了。

bluray

我怎么一张图都没有看到啊~

czg

看来楼主花了不少心思！费了不小的劲！ 欢迎加入烧友！

DVI 绝不可能会发声呀！ 是不是其它原因在发声？

小猪叮叮

原帖由 czg 于 2009-8-11 12:34 发表
看来楼主花了不少心思！费了不小的劲！ 欢迎加入烧友！

DVI 绝不可能会发声呀！ 是不是其它原因在发声？

但就是发出声音了，特别奇怪
