仿制MATISSE Atom前级———我最钟爱的且早已烂熟于心的摩机好文！！

叶荣玉



       仿制MATISSE Atom梦幻前级

         ——我所钟爱的且早已烂熟于心的摩机好文

• 自从多年前Matisse在音响界出现，引起很多发烧友的注目，一部Reference更是100000元级前置放大器的名机，是很多发烧友的梦想前级，同厂的Fantasy也是一部分析力与音乐感很高的电子管前级，它们所提供的音乐享受更有别于其它电子管前级放大器。
• 近来厂方推出价钱大众化的前置Atom，音质接近Reference，它给更多工薪发烧友享受Matisse名机的机会。Atom前置放大线路很适合自作派的发烧友制作，线路设计简单，只是利用12AX7及12AT7进行两级阴极放大，类似Dynaco的PAS前级部分，输出电流比较大，加入了负反馈利用大数值的输出耦合电容，得到更强的动态及低频响应。Atom的主线路设计简单，稳压部分则非常精良，能提供一流分析力与此不无关系。土炮自作派制作此机时，应注意这部分的设计及零件使用的问题。稳定的电源供应是本制作的重点目标。


                  图1 土炮Matisse Atom的外观制作


    主线路放大部分零件选择方面，原厂使用Wima电容及V字牌的贵价电阻，发烧友可在市面上购买得到，但与厂方使用的一定有所差异，自作派应选择适合自己口味及价钱与质素合适的零件，如要百分之百原厂声音，何必自己制作呢，买一部原厂机不是更好吗?

    本机制作因很多零件是以往摩机及制机时剩余下来，所以制作成本有限。在旺角鸿光商场的奥斯陆购买了一个次级有260V／200mA高压输出和三组6．3V／1A灯丝输出的环形变压器。变压器因有多组6．3V输出，所以选用了6X4整流管作整流，这样可保护整流后高压慢慢地加上，保证贵价的电子管及加上更多的电子管味，配合扼流圈更是相得益彰。稳压部分原先计划使用电子管的，但为能配合主线路的高电流输出而改用晶体管稳压，大多数稳压线路是用LM 317与TIP 50的组合，本制作则用新的尝试(BF 459)，得出的效果也很好，只用两只(BF459)晶体管，其它零件使用也比较少，线路简单，初级技术人士只要注意零件 的极性，成功的机会是百分之百。将来要改善效果及声音表现，只需左右声道独立稳压，这样可使分隔度及分析力提高，而所得的回报比成本更高。输出的交连电容使用SCR 3．3μF，是剩下来的材料，质素和表现都颇佳，将来升级可换上MIT、RelCap、VitaminQ等更高质素电容，提高声音表现。第一级的交连电容影响非常大，在剩余的零件中，找到两只VitaminQ 0．47btF油浸电容，装上本机，就不能拆下来了，它提供的音乐感是很多名牌货所没有的。电阻用Holco，价钱适中、质素高，最大优点是误差值只有0．5％，最适合使用在高要求的音响放大器上。所有零件都安放在万用电路板上，使用搭棚的方式焊接零件脚，这方法可减少零件间的互相干扰而不失搭棚的优点。其它机内接线用Kimber PBJ的散装线，质素亦得到很多大厂认同。

图2 电源部分电路图

图3 零件安放在万用电路板上

图4 自制的RIAA放大器，线路是Dynaco PAS，外置供电

    焊接好所有零件，检查有否错误，加上电源，再检查电压，装好所有器材试音，与以前使用的土炮Dynaco PAS前级比较，Dynaco注重中频人声的表现，而本制作则全频表现平均，高与低也较尽，中频不弱于Dynaco所提供的。

    配合单端EL34后级推动一对土炮音箱(是使用SEAS单元，型号为Embla，是SEAS的Kit产品，高音是25TAFC／D，低音是P17REX)，表现非常理想。后来把EL34换用KT88，偏压调至85mA，三级A类放大，唱夏韶声的《请》，人声表达感情更全神更感性，音乐气氛有如置身于音乐厅现场。鬼太鼓座的《传说》大大鼓更接近真实的尺寸。泰坦尼克号沉没时气势更强，有如一部50W输出的后级放大器，KT88真正是设计给音响使用的电子管， 表现全胜EL34。

    最后提醒各位发烧友如要有百分之百原厂声音，应购买原厂产品，土炮制作的声音只会接近原著，而其中得到的好处，是利用原著线路发挥自作派的技术，从中享受自己创作的乐趣。





[ 本帖最后由 叶荣玉 于 2009-8-6 09:35 编辑 ]

叶荣玉

交易区新帖推荐

[s:6] [s:6] [s:6] [s:97] [s:97] 既然YBA，MBL，高文都能仿！！！！我们为何就不能仿呢？+++++++[s:97] [s:97] 一起来吧！~[s:14] [s:14]




      电子管在音响应用方面，最简单又最实用的莫过于作前级放大，因为前级不需要昂贵又复杂的输出变压器，同时也由于它需要的工作电源电压高，这使得讯号的放大倍数较大、动态裕量高，即使是放大到几十伏电压也不会因为供电压的限制而造成削波失真。
　  我十年前的音源是飞利浦早期的16bit CD机，出于电子管前级能给干硬的数码声增添音乐韵味和改善听感，也由于因它较易制作和回报率高，这些年来也制作过不少不同线路几款前级，当然这不是想研究出什么伟大的经典之作，但边学边玩的制作乐趣也让人得到一定享受和进步。前一段时间笔者再从收藏箱中将这几部前级取出来并略经改良以重温旧梦。这几部前级各具特色，值得电子管爱好者他细玩赏聆听，为了吸引更多读者制作胆机，也期望能抛砖引玉，笔者在这里向各位介绍和比较这些前级线路及它们的音效特色，以供读者作参考。

6N11一级共阴极放大线路


6N11的国外型号为6DJ8，用6N11制作一级共阴极放大的前级线路如图1。此机是笔者制作的第一部电子管前级，当年为了求简单和制作容易，高压不设稳压线路，当然采用稳压供电时效果更好，现为了取得较好的音效，笔者给它加了一个简单的三端稳压电源，并且原来串在电源中的5W2.5K电阻也用一个小型扼流圈替换，这使得滤波效果更好，电源的质量得到简单的提高。灯丝用稳压直流供电时可减低交流噪声，而用交流供电时，虽对电子管寿命有益，但对信噪比的影响较大，而且灯丝接地点须反复试验才有较好的效果，结果灯丝还是采用了直流稳压供电。
　
本线路简单易制，成功率极高，不失为电子管爱好者入门之选。
　 6N11（6DJ8）电子管原本是用于电脑或电视机的高频VHF放大的Cascode线路，英国音响杂志“Class Audio”曾有两篇文章探讨这个电子管的优缺点。其中一篇的作者以测量多个6DJ8的技术指标来证明该电子管在各方面表现都不理想，如它的屏流偏置为15MA时，互导率虽高达12500microhms,，但是一般音频放大电路选择偏置于典型的1.5MA时，互导率仅为780—800microhms，因此该文作者表示这种电子管只能用在高偏流的阴极输出线路上。而另一篇文章的作者表示应该测试更多牌子的同类电子管才可作定论。虽然该管在过去争议颇多，但是目前很多电子管厂如Audio Research、Sonic Frontiers、Conrad-Johnson及近期的BAT甚至多个品牌的国产前级都使用该管，由此可见它的声音自然有不凡之处。
在这部前级中除耦合电容改用较佳的Wima、Solen电容外，电阻还是用低噪无磁的国产军工大红袍，当年这些电阻售价只有一枚0.1元，可异目前这种电阻越来越少。整流管用IN5407，高低压电源共用一个50W左右的环形电源变压器。这个线路笔者没有尝试加入负回馈，读者可以自己尝试，但此时要注意反馈电阻要接往的是栅极而不是阴极，这与两极共阴极放大输出端的波形是反相的，如入阴极，会使阴极极电位下降，相对栅极电位提高而形成正反馈。除了加设负回馈，当然也可尝试换用不同品牌的电容作校声试验，也可通过改变输出电容数值或改变负载电阻数值等作进一步尝试。目前市场上拆机旧装二手电容贷源充足，数值也较齐全，品牌不少，笔者曾试用了Wima、Solen、Rel和美国斯碧铁壳油浸电容以及国产天逸、新德克等，结果是Wima音质通透，速度适中，但音乐味有些偏淡；Solen音色高贵偏冷，动态较好；斯碧铁壳油浸电容韵味足，通透感中上，各方面表现较为平均；而REL音色醇厚，新德克韵味不错，但通透性、分析力稍感欠缺。
这个一级共阴极放大前级的特点是音质通透、音乐的背景宁静，分析力较高，全频表现相当均衡，但由于只是一级放大，因此它的放大能力、力度及控制力只是中级水平，声底偏向清冷和不够柔润。如果换用英国大循的ECC88或德律风根的ECC88时音质的柔润性可有所提高，使用飞利浦的6DJ8时声音有些甜美柔和，当改用改良型号管如俄国Sovtek场感均有较大水平的提高，而用国产6N11时，人声方面表现尚可，分析力也有一定水平，可惜通透感以及音场之宽深感与进口名管相差不小。

6SN7两级放大负反馈线路

   第二款前级是用一个6SN7作两极放大带负反馈前级线路，见图2。笔者在这个线路中是用曙光的6S8P电子管，高压电源采用6Z4作整流，并采用两个充气稳压管（WY3P+WY3P串联）作稳压，灯丝则采用交流供电，但灯丝接地采用双臂电阻平衡法，以减小交流噪声。

这个线路也十分容易制作，它的声音特色是中音的厚润感及顺滑度一流，但力度则较一般，音场也收敛了一些，不知是不是因为中频表现太好反而令高低频显得失色，它的频域延伸和动态、瞬态都不算十分突出，音色有点像经典的LS3/5A。从HI-FI传真的角度来看，它的音效表现并不全面，但它也极讨人欢心，特别是播放小提琴弦乐和人声进让人十分满意。这个线路如能使用前苏联的6H8C或美国GE的6SN7电子管时力度感和音场的分析力会有一定的提高，但美国GE七十年代生产的6SN7的声音顺滑度不及6H8C，除非找到六十年化的产品。相对用6N11一级阴极放大和下一部SRPP 6N10前级来讲，它的个性较强，对人听感影响最在的中频段十分出色。

6N10 SRPP前级放大线路

    第三部前级是用6N10作SRPP线路，如图3。这个线路目前在烧友中流传较广，相信较多读者都焊装过，SRPP名为分流调节推挽线路（Shunt Regulatde Push-Pull）,这种线路具有线性优良、失真率低、放大率高、动态大及输出阻抗低等优点，它的各项性能均优于一般的两极共阴RC交连或末级作阴极跟随器的典型电路，符合作为理想前级的条件。
SRPP的原理是下面的一个三极管作共阴极接地放大，其增益取决于屏极阻抗，大部分发生于上面那个三极管身上，而上面的三极管为一恒流源，作为下面那个三极管的有源变动活性负载。另外，上面那个三极管也可以当作是一个阴极跟随耦合器，讯号由下面的三极管屏极输出送到上面三极管栅极。

这个SRPP线路也容易制作成功，在该前级中，高压电源虽然也进行了稳压处理。至于没有采用胆稳压，而是使用了三端集成块悬浮处理。至于灯丝则进行直流串联供电。6N10用作SRPP线路时音效没有什么值得赞扬和批评之处，通透度、顺滑度和力度只是稍好水平，在失真及分析力、音场方面也能称得上一流，而且性能较为稳定。这个SRPP线路目前不少发烧友都喜爱用6N11来制作，用6N11作SRPP放大时，通透感、分析力会比6N10作SRPP好一些，但声音厚度及柔润感会降低，带来的结果是音色会淡一些，音乐感相对欠缺，而用飞利浦的6DJ8或英国大盾的EC88来焊装这种线路时，鱼与熊掌兼收的可能性会理大一些。

Marantz7前级放大器

      在电子管前级中Marantz7的地位是至高无上的，玩电子管的发烧友没有听过Marantz7的大名者，相信已经极少。在50年代末推出的Marantz7主线路如图4，电路中，V1、V2用作电压放大，V3接成阴极跟随器作为信号缓冲，它的作用相当于用NPN管接成射随器，其电路最在特色就是整体环路反馈设计，这是Marantz7成名的一个主要因素。但由于它为了防止高频自激，在V1和V2之间接上一个22PF电容，构成高频局部反馈降低高频放大倍数，同时输出端接一个三极阴一阴型负反馈网络，这个网络高频高阻抗十分三极阴一阴型负反馈网络，这个网络高频高阻抗十分小（约在20千欧以下），这种设计疑对V3构成相当大负担。

高频开环增益不够、负反馈对高频失真的改善也并不理想，但奇怪的是发烧界对Marantz7的音效印象还不错。这个制作中，V1、V2、V3笔者先是采用北京生产的出口管12AX7，但负反馈网络改接到第二级见图4之虚线部分，并取消防自激的C*22PF电容，这样可有效改善失真。12AX7属于高U管，放大倍数很大，但其内阻也较大，V3采用12AX7时似乎并非是最好的选择，我曾用美国的5751、12AU7代换过，此时高频有所改善，动态更大，音场的稳定性更好一些，用12AU7作阴极输出时，胆味相12AX7和5751少一些。12AU7可用6N10或ECC82代替，东芝的5963音效也有一定素质，它们的管脚是一样的，灯丝可采用6.3V或12.6V供电,在本机中采用交流6.3V供电。
       Marantz7的分析力与高低频伸延度不见得十分出色，特别与当代最出色的电子管前级如Matisse Refernce，Audio Research Referance 1，Convergent SL-1等相比时这些不足会时隐时现，但Marantz7最吸引人的地方是那种难以言传的中频音色美，我认为它的音色还是偏向阳光类型，能将音乐中的光辉以及力感发挥无遗，重播铜管乐时，乐器的“亮度”十足，播放弦乐时，琴声也柔韧有质感，人声更是感情丰富。

笔者这个改装过的Marantz7线路音效评价颇高（V1、V2用5751，V3用Amperexr的12AU7），音色柔美顺滑，质感浓烈，高低频重放的表现尚可称得上一流，有一定的延伸度和力度感，但中频更佳，与两级6SN7负反馈放大线路相比，Marantz7线路更胜一筹。如果V1、V2都采用德律风根的ECC803S，V3也用德律风根ECC802C的话，我相信这个Marantz7能让自己不想再用其他前级。

改进型SRPP线路

      第五部前级改进型SRPP线路，胆管可换用6N11、6DJ8、ECC88、6922，线路见图5。这个线路笔者曾在有关文章中介绍过，它主要特点是控制力较好，声底不薄也不厚，过荷量十分充裕，失真极低，比一级或两级共阴极放大更为优越，音效亦比用6N10或6N11作一般的SRPP的线路更佳。

笔者以自己的制品换上英国ECC88、飞利浦的6DJ8时，声音似乎有点甜暖，音乐线条相对不够清晰，声像定位不算得最准，声场也不够真实，但整体效果比6N11佳；而用飞利浦6922时最明显的是低音更为有力，声底中性，分析力则更上一层楼，乐器分隔清楚，音乐韵味似乎更胜英国ECC88。这个前级，音效有如晶体管机般爽朗明快，也不一点胆机的柔顺音质，分析力能透感是它的长处，如听惯了Marantz7或两级6SN7的声音，再听它时会让人有耳目一新的感觉。

和田茂氏前级放大器

   我现在最常用的前级是日本人和田茂在60年代初推出的线路，发烧界取名为和田茂氏前级，该线路为以12AX7两级放在加一级以12AU7作SRPP阴极输出线路，该机外观如附题照片，这部机采用搭棚焊接。

和田茂氏线路的前两级与Marantz7相似，但在最后一级却使用与SRPP相似的SRPP阴极输出跟随电路，这个SRPP与一般的电压放大不同，它无电压增益，只起到减少输出阻抗和扩流作用，使其负载能力远比马兰士7的共屏极接法的跟随器大得多，高频响应及信噪比也比屏极接法好。和田茂氏线路和Marantz7的电路结构有些相似，显而然之它是改进Marantz7线路而来的，它们的差别在于用V3、V4接成SRPP代替Marantz7中的V3，作用依然是缓冲器。
作为一个缓冲器，12AU7（6N10、ECC82）显然比利12AX7（ECC83、5751）要好些，该线路与常见的SRPP线路相比，无论音质或音效都是稍胜一筹的，因为它把放大功能独立了出来，由ECC83专职负责，再用一个SRPP型跟随电路与后级分开，这比起只用SRPP作放大电路结构是先进一些。

尽管和田茂氏前级没有Marantz7出名，但从性能来讲，它极为出色。自去年八月份焊好这部机至今，我发觉它既保持了Marantz7醇厚又富于音乐味的特色，同时无论动态、瞬变、高低频响应、分析力信噪比都比Marantz7好，而在音场、通透感方面也足以和Marantz7并驾齐驱。这个线路也是本文介绍各线路中表现最全面的一款，但制作中须注意输出级耦合电容的选择，用10U时声音的低频厚得力是了其中庸之道选用2.7U—4.7U效果较好。同时还要注意12AU7上面那个三极管的阴极工作电压为145V左右，相对灯丝电压高许多，当然，简单的接入也能工作，但会缩短电子管的寿命，请用分压电阻把灯丝悬浮于约90V运作。

Mclintosh C-22前级放大器

      与Marantz7齐名的美国Mclintosh(麦景图)C-22前级放大器也是电子管历史上的经典名器，和前面的Marantz7对比，C-22的差别在于反馈电路的设计，它的负反馈由V2屏极引回 V1阴极，网络阻值比Marantz7大不少，除了采用负反馈外，C-22还采用了局部正反馈，它这里的作用还有点象一个动态激励器。正反馈加入时听感上要比不加入的好听，声音更宏大，质感也更加强一点， Mclntosh在它的最新一代改良型MC-275功率胆机就使用了正反馈。

虽然历史上Mclntosh C-22是外观最漂亮的电子管前级，但它重放的声音却和Marantz7大不相同，总体来说笔者新焊装的C-22线路的声音虽然圆滑甜美，但与一些较高级的线路相比，它的音扬总不够清晰，分析力相对不够高，仿佛多了一层雾，在这部机中笔者曾用过普通国产6N4，也用过出口管12AX7，美国的5751（12AX7）甚至英国大盾ECC83，但无论如何换胆，始终改变不了它那种有如隔着一层纱布看风景的特性。后来我将高压及低压电源全部改用稳压电源，阻容元件的关键部位均换上高分析力补品元件，其分析力及音场才有一丁点的提高，与其它著名的电子管前级线路相比，它的声音就象现在流行的艺术照，有一种朦胧、令人想象的美感，但问题是您是否喜欢？

   用电子管做前级成功率高，但能做出兼备、全面的精品却很少，但我相信，只要烧友们勤力精研，水平高超的土炮前级放大器也并非难求。最后，笔者再次强调这次比试纯属个人见解，会有自身的局限性，同时由于只是搭配    APOTHEOSIS  Tivation 阴极输出EL34推挽的25W功放，推Pro Ac Tablette 50Si所得出的音效，结论并不是最全面及绝对的。要知道音响效果是由各方面配搭而成，聆听环境的影响也颇为重要，一直以来，我非常看重器材配搭。一种前级好与不好，并非绝对。同时有了一定质素的器材，声音好坏也要取决于个人主观听音习惯及喜好，要在使用中配搭适宜，才能得出良好音效，如想要醇和通透，可选Marantz7；如要更醇厚，可选6N11 SRPP，如要面面俱到，不妨选用和田茂氏前级。这几年来，我曾听过不少晶体管烧友批评电子管放大器失真率高，声音反应速度慢，认为这样引致或减低了音乐的透明度及音乐质感线条等，但如果能听一些高水平的如Audio Research 、 Matisse 、 Conrad Johnson等名牌电子管放大器，我相信没有多少人认为它们有分析力和通感不足，音乐缺乏线条或质感等垢病。
      对于我们目前寸土寸金的居住环境，一般家庭很少会拥有一间独立的有吸音和隔音设备的听音室，在四个墙壁都为腻子灰墙的家居环境，对于一般的中低价音响器材，用电子管放大器作为聆听工具，我相信更为适宜。音乐是享受生活的一种方式，换机换线改善声效是一种手段，同时也反映了发烧友追求完美的理想，因此何必拘泥于谁高谁低呢？人都是会变化的，喜欢晶体管的烧友，谁又能保证自己有一天不会改听电子管放大器呢？

叶荣玉



     Grounded Grid 胆前级放大器


書中自有黃金屋/原著: Bruce Rozenblit
翻譯: 譚孝文

                   前言_________

书中自有黄金屋，记得少年时的我只喜爱吃喝玩乐，懒得读书甚至拿起书也不会，现在年纪渐老才後悔读书时间不够用了，当你阅览越多就越觉得学的越少，真是学海无崖，年青朋友请不要笑我，五六十年後你们可能步我後尘，….哈哈。這篇文章是我得到Mr Bruce同意翻译以上Audio Reality书中有关Grounded Grid 前级的制作心得。





     我的OTL声音是非常高速的。如果在前端用上一些比较慢声的机种时，它们将永不能完全发挥其优点。市场上有很多真空管前级的特性慢得可怜。为了要能全面发挥OTL的特质，我起初要求客人起用一些优质的电子管前级。真空管机种慢声，瞬变减慢挫圆而令到声音柔软，其实并没有绝对的先天特性。由于我要发展整个系列产品并要找一个好伴侣给OTL后级，于是研制出Grounded Grid前级。

虽然Grounded Grid放大级是很古老的电路，甚至被工业界违忘。它最初是用于电信仪器中。它优点是极之频宽，非常低的噪音，和很线性。这听来简直非常吸引，所以我满怀希望从那里去设计一个好电路架构。终于并没有令我失望并包括你在内。

频宽非常平直由几Hz直至300kHz。电压增益设定在12dB，这己是大部份前级的设定。失真与噪音并不全在。声音的细节和分析力已达到甚至超越一些优秀电子管前级。输出内阻低至300Ω，它足以推动任何东西。你很难令它过荷因为它能输出超过20V RMS。而它的声音还非常之好-自然和音乐感而不带任何音染。

    功率扩大机是比较昂贵。它有比较大的电源供应，变压器，和机箱令到做价上升。前置放大器就不同了，这意味着它的做价低廉。很可惜，这情况并不常见，当你想买前级时以上问题时常环绕在你们心中包括我自己在内。

     我设计这前级的准则是将电路尽量简化。首先我找出大部份人的需要和不会时常用的功能之法，这样会帮助我较容易去设计和大大降低成本。这机没有音调和平衡制，录音监听，高低频滤波，与及非常重要的遥控器。我拥有遥控器多过我家中的碟。这世界快变成遥控的俘虏，我们要花很大量时间在寻找或调教，如果忘记放在那里你的系统就无用武之地，最后你还可能要往商店花钱配回代用品，有时真想知一些大电子商品公司有没有统计遗失遥控器的利润。

   我可以肯定有些人好想拥有以上的功能，但我目标是一部高质和低价，祇有几个输入讯源选择的前级。市场商人一定取笑这产品不能卖出还说"祇是一些新玩意和装饰品"，不打紧，请看着这部机会令你不停地开动。

   当我完成设计后再回看电路架构，它简直就像电晶管的差动放大器。这并不是我原本意图想去模仿的，但我也不会感到奇怪，多年前在电晶世界里工程师也许遇上同一个问题而得出相同的结论并走上同一条或相似设计之路。

    栅极接地增益级是与一般传统增益级不同。由于所有真空管都是由栅阴电压差来控制，大多数是将阴极接地而取栅极来做控制，而栅极接地法是将栅极接地转用阴极来控制。甚至输入讯号的相位与屏极输出也变成同相了。最大问题(经常遇到的问题)是输入阻抗很低这会限制了它的应用，所以要利用缓冲级拥有高输入阻抗和低输出阻抗特性连接前端，找一个阴极随藕器就能切合需求。

在未开始之前，看看我们怎样去结合它们。由于两声道均相同，所以过程中祇讲单声道。输入用一个双声道渐变式的50kΩ音量制，一个标准音量制已经相当好，你并不需要在此花多过5美元。一个昂贵音量制还很难将音量微调，而且在听感上改善并不明显，我听不上任何分别。当然有些人说能分别出，如果阁下拥有一双很灵敏与听觉分别出一些极低音量的音乐时，请选用优质的音量控制器。我选择50kΩ音量制是基于它比100kΩ音量制更便宜。

    决定选用50kΩ音量制可能是本人还遗留有音响发烧友剩余残迹。其实我们都会或多或少留下残迹，当然这部机是由我主哉决定去或留。当你用一个平常心能释放关于这些谬论并祇享受音乐，音响就变得更有趣。我听到令人动气的事是"请勿将手指接触真空管"，"请勿将接点重新焊接"，"勿踏上线上或会令线里结晶结构再重新排列"。请相信我，这祇是其中很少的毒素，这会令事情更加糟。或许遥控器已经植入你体内并将你洗脑成为必需品。如果有人与你说将会增加十倍价钱你会否觉得值得吗。

   当讯号经过R2，一个10kΩ电阻时，它能防止一些寄生于栅极中的细少振荡。再经过一个阴极随藕器V1A管，它屏极电压固定为75V。它的阴极还与下一级V1B管的阴极直接共享一只51kΩ电阻，就在这支管做增益放大。因为V1A管是阴极随藕器，所以讯号在这51kΩ电阻上产生，同时这电阻还连接着V1B管，所以这里是输入又是推动V1B增益管。有否留意阴极电阻有非常大之51kΩ而连着负200V。这负200V与地相隔很远，所以并不会影响音乐讯号。如想交连两级时要有好线性和更有效，阴极电阻就必须要加大。当电阻产生很大的压降时，负电压就起着很重要的作用，就是它能提供更大空间给与压降。或可以利用FET作为一个恒流源来代替，并将它变回单电源供电。或是将输入设定为交流藕合，但这较为不值得。由于现在线路十分可靠，声音还不错，所以放弃其它选择。

    我利用另一只管作为V1B管之负载而代替屏阻，它是动态屏负载，这真空管直接架构成一个恒流源。它连接可好像FET管架成恒流源一样，而且不须要很高内阻也能达到恒流源功能。它好处是能保存电源供电电流，并且是直接藕合和提供低内阻输出。它工作像一个63KΩ的屏阻还十分线性。它的10kΩ栅阻连接着增益级的屏极作用也是减低寄生振荡。

   输出直接由负载管阴极取出并与输出端作交流藕合。V1B管的栅极接法很突别，由于输入管之栅极也是经由音量控制器然后再连接'地'端，所以它们的栅极也是同时通往'地'端，它们必须是同时参考对地电压来达至直流电流平衡的。于是将V1B管栅极连接由输出端至'地'端分压电阻上，由于输出讯号与推动讯号是正相，所以在这电阻上起着负回馈作用。100kΩ电阻产生7dB回馈。这已经足够消除输出端之微弱噪音。如果你还怀有发烧友的固执而认为心理上不能接受这少量回馈，你可以将它移去，当然我认为这设计是完美的包括这少量回馈在内，如取走后增益会增加至19dB同时输出内阻也会轻微上升，希望这时不会令人失望。

   灯丝由一棵稳压IC供应12V极低噪音电压给真空管，但记紧必需要装上散热片。请注意灯丝电源须要落地，它能有效地减少阴极与灯丝间之寄生振荡，因为在这两极间会产生一些容抗并且是噪声来源。由于后级的讯号电压增幅比前级少，所以在处理前级讯号时要特别少心，因为它们始终较容易受到感染。

电源供电非常直接简单，它主要成本是来自两个120V电源变压器，并接成一正一负电压，所以它成本很低。每个变压器均能供应50mA电流并接成倍压。燃纳二极管在低电流中用作调节稳压表现非常出色甚至我的OTL也用得着，在这里优质的稳压器并不须要。就算你将真空管拔去或开关电源时而引起波动这调节稳压器也非常稳定。在我店内电压经常由115V至125V变动，它也能有效除去大量纹波而不需要倚赖高价的大电容。很多前置放大器拥有庞大电源变压器而祇供给很少mA电流。我猜想他们卖器材是根据重量，追随者均想拥有达90磅重的单端扩大机。

   保险丝是必备的零件，当有零件失效时它能有效保护你的器材。将0.1uF电容并接开关制用来防止开关时有"pop"声(爆裂声)。这里并不须要一些热敏调节器来限制电流，由于突波侵入时细小变压器反应是很慢。

测试

    这机并不须要太多测试，插入所有真空管和装上保险丝然后开机。如果听到变压器发出啤啤声，这里就是短路。因为这里应该全无噪音。马上关机然后查看电容和整流子有没有装错方向。如果所有皆静，请测量灯丝电压，真空管应该正常地亮起来。现在量度线路图中刊出的电压，看看真空管导通能力与基本工作点有否正常。如果你拥有讯号产生器，请输入正弦波然后看看音量控制器有否接错方向。顺时针转动会令到起杆至地之电阻值增加。请确保左右声道并无换转。输出端并没有任何直流存在。

还有一个预防是当用这部前级连接晶体管后级时请留意后级直流反应有否慢慢达至零。大约加热后五秒，输出端有否很快就将一些电压扰动完全消散。这是由于前级加热后输出电容充电时做成的。这电压扰动频率大约是0.5Hz，由于它动作非常慢所以实际上看成直流。它有可能推动后级满载达半秒之久，然后后级输出我破坏性大电流流入喇叭。破坏程度要看你的喇叭有几耐操和后级感染怎样的电压扰动。永远先开动前级再等15秒然后才开动后级就能防备以上的问题。真空管后级就没有这问题因为它并不会通过那些极低频讯号。工程师也可以加装静音制另到输出与地短路至15秒，当时间一过就将它再连接上后级。许多商品机种均使用类似电路来构建。现在请连接上你的系统器材然后欣赏音乐。

零件列表
   　
R1  10Ω

R2，R3  10K

R4  30K-2W

R5  10K

R6，R7  51K-2W

R8  3K

R9  100K

R10  20K

R11  10K

R12  3K

R13  100K

R14  20K

R15  5.1K-2W

R16  10K-2W

R17  5.1K-2W

R18  10K-2W

P1  50K双声道音量控制器

C1  22MF-350V

C2，C3  1.0MF-400V，优质薄膜电容

C4-C11  22MF-350V

C12  0.01MF-600V

C13  1000MF-25V

D1-D8  1A-1000V，1N4007二极管

Z1-Z4  100V-5W齐纳二极管

IC1  GENERIC/ 12V-1A稳压器

T1，T2  120V-50MA变压器

T3  12V-1A变压器

F1  1/2A，慢烧保险丝

S1  3A，SPST开关

V1-V3  12AU7真空管
















[ 本帖最后由 叶荣玉 于 2009-8-6 10:04 编辑 ]

fanjiming

实在是好！

叶荣玉

原帖由 fanjiming 于 2009-8-6 09:48 发表
实在是好！

[s:6] [s:6] [s:6] 那些价格高不可攀的所谓名牌器材,尤其是欧美的,,,,,其实大都就是欧美发烧友DIY作品而已,,,可能是由于DIY的时间成本,,以及市面难寻的所谓极品元器件的成本,,等等因素,,,所以,,,才价值连城,,,,[s:97] [s:97]

lqwbaba

交易区新帖推荐

这个象ARC!![s:97]

叶荣玉

原帖由 lqwbaba 于 2009-8-6 10:09 发表

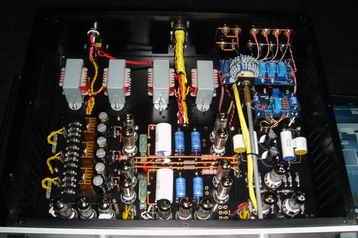

http://hifi.gxcnc.net/hifidb/getdata-db.html?id=26430&&type_x=amp这个象ARC!![s:97]

[s:6] [s:6] 这正说明,,老外的DIY花招与我们的也有些大同小异的!!![s:97] [s:97] [s:97] 盗用铭牌而已!!!

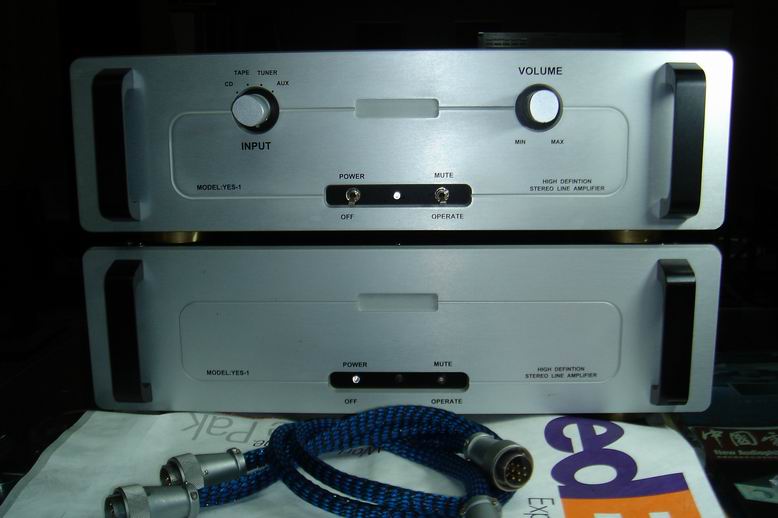

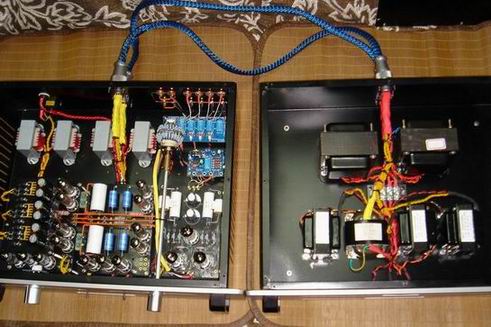

[s:6] [s:6] 真的ARC来啦_______[s:14] [s:14] [s:14]

[ 本帖最后由 叶荣玉 于 2009-8-6 10:16 编辑 ]

samurai371

顶老叶[s:20]

liupeng666l

原帖由 叶荣玉 于 2009-8-6 09:55 发表



[s:6] [s:6] [s:6] 那些价格高不可攀的所谓名牌器材,尤其是欧美的,,,,,其实大都就是欧美发烧友DIY作品而已,,,可能是由于DIY的时间成本,,以及市面难寻的所谓极品元器件的成本,,等等因素,,,所以,,,才价值连城,,, ...

[s:20] [s:20] [s:20]

clk

好东西总是受仿

lqwbaba

:victory:

叶荣玉

原帖由 lqwbaba 于 2009-8-6 10:34 发表
:victory:

[s:68] [s:68] [s:15]

全利88

确实厉害，这个帖子可以反击那些“无知贴”了。
很多东西，貌似很简单，把它做好，做到尽可能好，非常难。。。。。。

carpisa

问题是，您仿的出人家的形，您仿的出人家的神吗？


[s:97] :victory: [s:21] [s:20] [s:14] [s:6]

还我ID和IP

他连型都仿不出来。
