转贴：仿英国 Matisse Fantasy 梦幻胆前级 ——————

叶荣玉

英国的Matisse Fantasy Line Stage 前级是Matisse经过多年研发后的颠峰之作，虽然放大部分线路很简洁但是制作上可以说一丝不苟，并非是简单就可以了事的作品，Matisse在这部前级所用的零件选择上显得很严谨，许多组件都是特殊定制的高规制品，有些组件甚至以前都未曾在军事和宇航业中使用过。目的是提升器材的稳定及声音的表现。Matiss的研发坚信，不同的线路架构对声音的影响远不如使用不同等级组件等级对声音的影响那么大。于是，Matisse在fantasy 中使用了特殊的零件，香港某些资深音响写手将Fantasy比喻为一条具有增益的信号线。Matisse在fantasy前级中使用了高科技的材料，说起来象是一部在玩组件及电源的器材。但是在现代管前级中算得上声音较为出色的作品。
『 相关贴图 』

『 相关贴图 』


这款 Matisse Fantasy 胆前级 想必早已被大家所熟知，她出色的音色表现，带着浓郁的法兰西风格，活泼且浪漫。小弟有幸在广州某二手音响店聆听到原厂机，被她出色的表现所吸引，因此规划了这款仿制套件，让大家能够有机会以极低的代价也能拥有她“梦幻般的声音”

『 相关贴图 』

图说：以一张PCB，双声道全独立规划，中间是主放大部分，左右两边分别是各自的电源供应部分，每声道一组高压，一组灯丝。

叶荣玉

交易区新帖推荐

仿英国 Matisse Fantasy 梦幻胆前级



图说：仿英国 Matisse Fantasy 梦幻胆前级 快乐歌唱中。
仿英国 Matisse Fantasy 梦幻胆前级 电源要求：
灯丝供电：AC12.6V，整流后经LT1086 稳压得DC12.6V。
放大供电：AC380V，整流后稳压得DC410V。
PCB规划为双声道电源单独供电，每声道各一组高压、一组灯丝供电。
PCB 尺寸：313mm*216mm，3mm厚高强度基板，厚度铜箔70u，镀金工艺。


图说：搭配DZ 250K胆机专用级进音量电位器可获得更佳音响效果。
注：套件并为包含此音量电位器，如果需要请到商城另外选购：http://www.hifizone.net/shop_view.asp?id=866


图说：非常成功的“星形”接地模式，使得放大器具有更优良的信噪比。“星形”的中心已经预留螺丝固定孔，通过铜柱连接到机箱底板，即可以接地，又可以增强PCB的强度，避免更换电子管的时候PCB产生变形。




图说：高压部分与原厂机一样使用著名的飞利浦BC LL系列高品质电解电容，具有极好的速度感于解析力。
灯丝电源部分，则使用松下电解，具有柔和、细腻的声音表现，被许多著名音响品牌所使用，例如PASS。
无级小容量电容则使用RIFA 420 系列及WIMA MKP10 系列。


图说：输入输出交联电容，采用与原厂机一样的 WIMA MKP10 系列电容。






图说：套件将搭配俄罗斯electro-harmonix 镀金脚 12AX7EHG、12AT7EHG各两支，俄罗斯electro-harmonix 系列镀金脚电子管，是按最高筛选标准筛选的，因此无论是寿命还是音质都更上一层楼。


图说：PCB 专用的陶瓷镀金电子管座。


图说：套件比HOLCO 等级更高的 美国 RA 军规电阻，上图分别是1W及1/2W 功率的美国 RA 电阻，RA 电阻音色具有更好的速度感，高频的延伸与细腻程度都比HOLCO略胜一筹。


图说：所有功率电阻均采用RMG 金脚电阻。

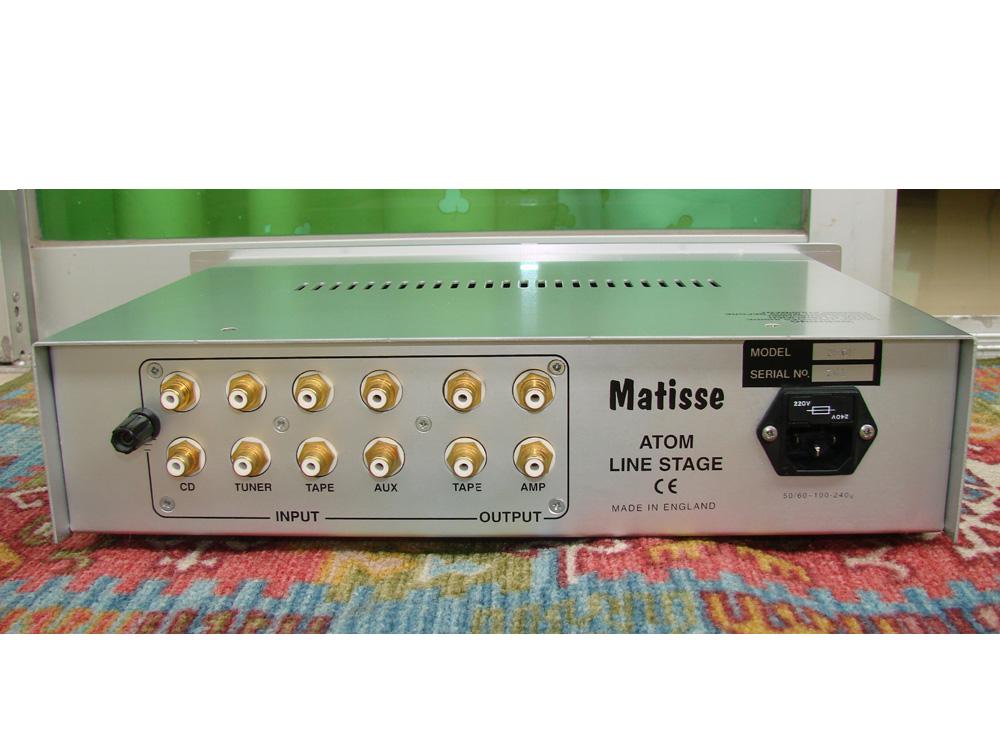

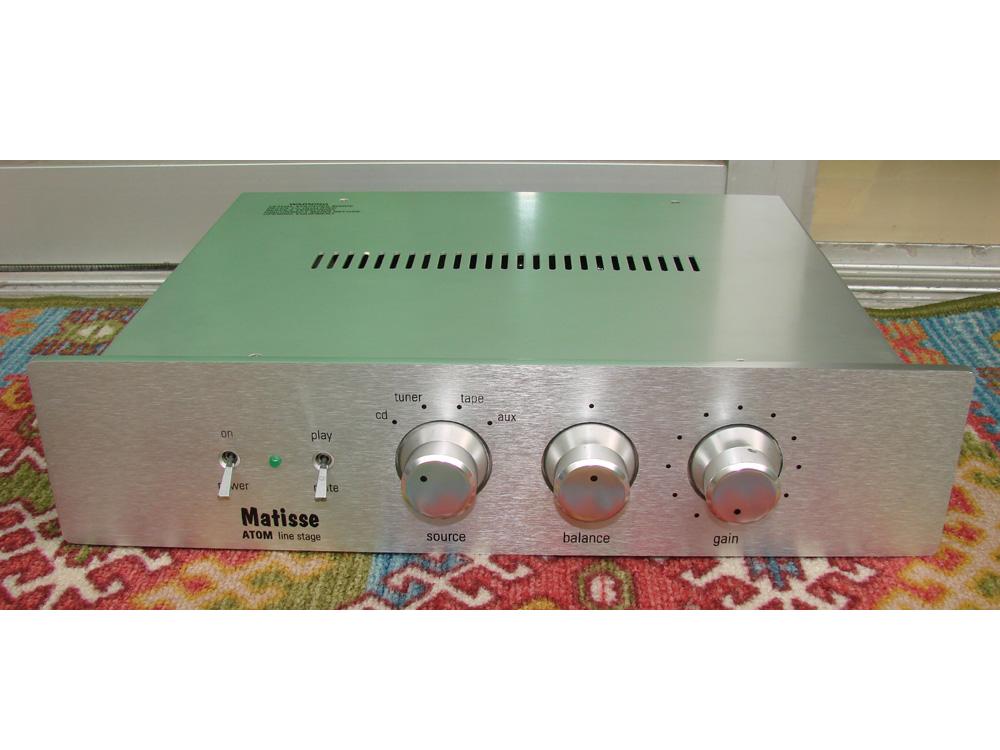

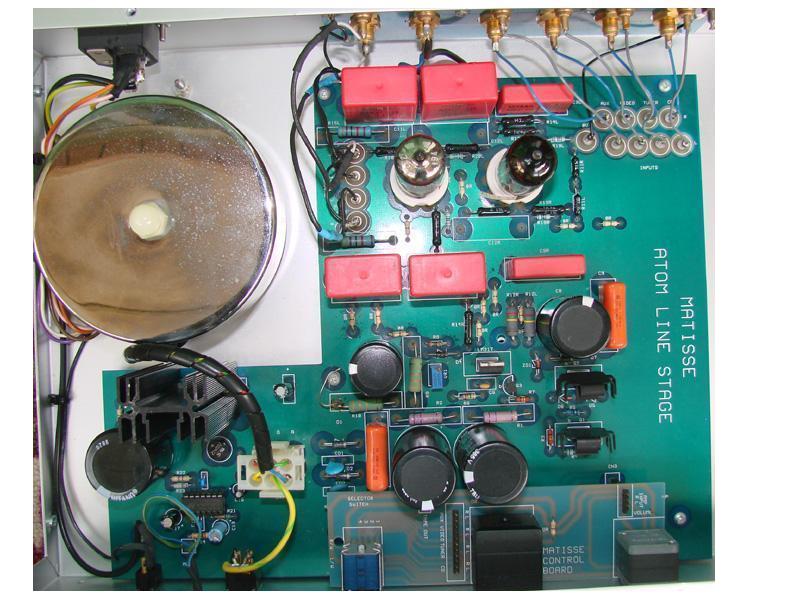

[s:6] [s:6] [s:6] 再看看原型机——————

[ 本帖最后由 叶荣玉 于 2009-8-6 09:17 编辑 ]

clk

手工不错。。。[s:20]

叶荣玉

对比两台胆前级,Matisse Herron Audio
另外一台是Herron Audio(海伦) , 美国的机器.管子用4支EH的6922.



两台胆前级,Matisse & Herron Audio
之前一直在用Matisse FANTASE LINN STAGE (英国的马蹄丝幻想前级)
管子是用两个12AX7和两个12AT7, 我已经把管换成MULLARD长屏X7和TELEFUNKEN的ECC801S.












另外一台是Herron Audio(海伦) , 美国的机器.管子用4支EH的6922.

叶荣玉

[img]file:///C:/Users/YeBo/AppData/Local/Microsoft/Windows/Temporary%20Internet%20Files/Content.IE5/53KDI72S/18_64_3d5e1453bef06a5[1].jpg[/img]

jmq

交易区新帖推荐

漂亮~漂亮!

sylizerui

请问叶版在那里可以买到最好的仿品？谢谢！

来也

夜大湿已经安了。

sylizerui

原帖由 来也 于 2010-1-27 15:22 发表
夜大湿已经安了。

已经安了?[s:31]

金山的孩

一看就是内行！不错~

LONN

没了??正想学做一台梦幻前级:Q

半波整流的电源是怎么回事？谁能解惑？
