也许，这是我用10米12C仿制的最后一台西电91-300B单端机了

满烧到老 · 发表于 2009-7-19 10:46

[s:20] [s:20] [s:20]

杨维中 · 发表于 2009-7-19 10:46

交易区新帖推荐

！！！

皇家套 · 发表于 2009-7-19 10:51

[s:20]

123haha123 · 发表于 2009-7-19 10:52

漂亮[s:17] [s:17] [s:17]

杨维中 · 发表于 2009-7-19 10:58

正视效果图！

杨维中 · 发表于 2009-7-19 11:01

交易区新帖推荐

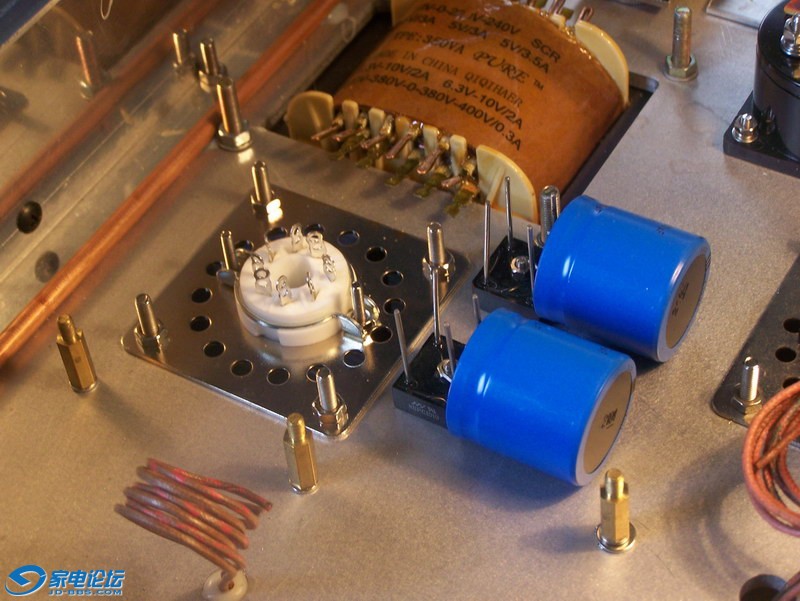

这次不同，两只300B采用了DC5V供电形式，所以安装了两只整流桥和滤波电解电容！[s:97]

8bl · 发表于 2009-7-19 11:03

养眼很

杨维中 · 发表于 2009-7-19 11:07

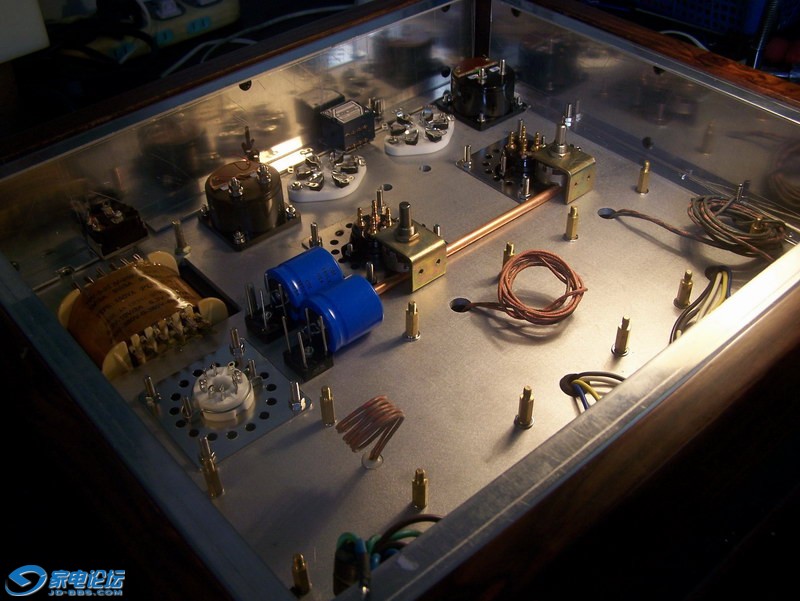

器件的布局没有什么绝对一成不变的格式标准，在合理基础上可以全由着自己的感觉来，这也许是胆机DIY的最大乐趣之所在吧！[s:97]

杨维中 · 发表于 2009-7-19 11:12

喇叭接线柱的焊接，借鉴了日本DIY的手法，暨先在每个接线柱焊座侧翼钻一2mm孔，输出牛的每根线横穿进去再焊接，这样便显得更加平顺和鱼贯而入！[s:97]

杨维中 · 发表于 2009-7-19 11:18

尽管300B灯丝采用了直流供电，但个人习惯仍采用了铜管走线形式。其目的有二∶一、可作进一步的屏蔽；二、简洁，以避免盘根错节的凌乱。

[ 本帖最后由杨维中于 2009-7-19 11:20 编辑 ]

zhsq · 发表于 2009-7-19 11:18

[s:20] 漂亮

杨维中 · 发表于 2009-7-19 11:24

推动级的两只10米12C为10V交流灯丝供电，为避免干扰故采用了铜管屏蔽穿线形式！

杨维中 · 发表于 2009-7-19 11:38

整机的电源部分应该放在第一步来完成，方案也应在揣摩中最终定位。喜欢用电木板来作器件安装的衬垫板，很大程度上是受了上世纪六十年代电子管收音机的影响，积重而难返。
当然，电木板的下料应该用钢板尺和弯尺准确度量后，再用钢划针持重划线的。而且，还必须预留锯弓锯条切割时本身的损耗，约1.5mm吧！[s:97]

[ 本帖最后由杨维中于 2009-7-19 11:41 编辑 ]

杨维中 · 发表于 2009-7-19 11:45

看准了啊，开弓没有回头箭！[s:97]

cyd · 发表于 2009-7-19 11:55

真靓骚！
期待与杨老师见面，品茗、赏乐、互切磋。
