【~~感受影院别样风情~~】---天龙AVC2809全攻略（安装调试&视听报告）更新完毕！

amingdvd2002

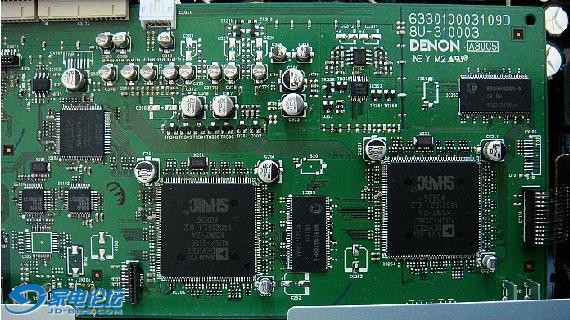

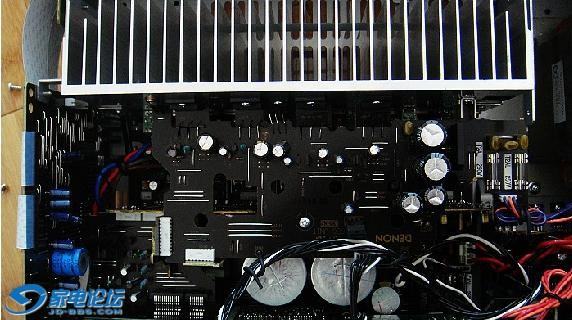

a,b,c,d,e,f内部构造图

[ 本帖最后由 amingdvd2002 于 2009-7-9 11:02 编辑 ]

hdtvdreamer

交易区新帖推荐

那个APC插座检测接线规范只是一个辅助功能，关键是浪涌保护，说得简单点就是过电压保护。如果墙插接线不规范的话，保护电路是不起作用的


回复 1085# 的帖子

这个装置看起来也太寒酸啦

[ 本帖最后由 hdtvdreamer 于 2009-7-8 23:25 编辑 ]

eric.ni

[s:20] [s:20] [s:20]

amingdvd2002

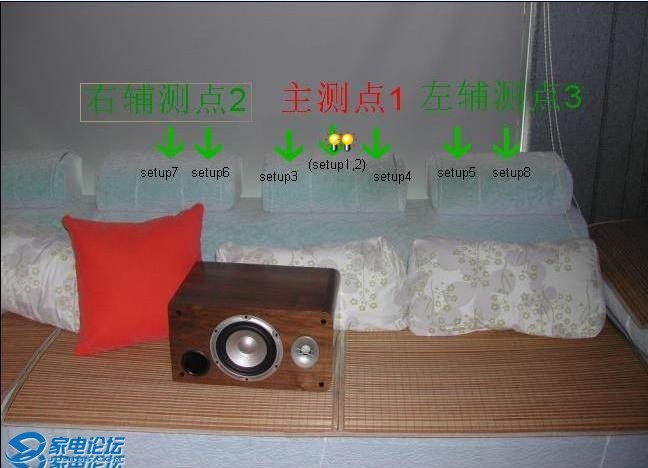

由于2809提供了主视听点以及附加7个点共8个视听点位的自动测试，因此先确定主视听点和其他各个点位的确定，考虑到基本上为1个人固定位置，因此视听点设置8个，其中主试听点1个，测试2次，其余6个安排在主试听点的左右各3个），如图片所示意：

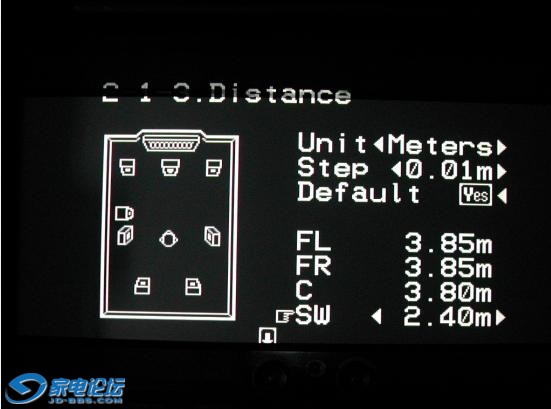

根据视听位置，实际测量7.1喇叭离开主视听区的准确距离，来核对2809自动测量的距离。
实际测量距离：
左前：3.85米
中置：3.85米
右前：3.8米
左侧环：2.2米
右侧环：2.2米
右后环：1.4米
左后环：1.4米
炮：2.4米

PS：
1、自动测试前关闭手机，关闭门窗，最好夜深人静时候测试，测试期间不要搬动任何器材或改变环境布置，人不要走动或站在麦克风和喇叭之间；
2、低音炮的音量调整在12点方向，交叉频率调整到最高。
3、主测点上连续测试2次，保证主试听区的权重。

[ 本帖最后由 amingdvd2002 于 2009-7-9 09:31 编辑 ]

amingdvd2002

由于我的讯号源比较少，HTPC也基本处于停用状态，现在主要用源码输出的高清机看电影，用DVD播放机播放通俗音乐，因此安装接线比较容易（照片略）
1、HDMI：高清机HDMI进2809的HDMI IN（输入源名称为HDP），2809HDMI OUT进投影。
2、同轴：DVD同轴进2809的同轴IN（同轴音频输入源名称为DVD），DVD色差直接进投影（色差视频输入源名称为DVD）。（后期色差进2809，测试转换提升效果）
3、低音炮LEF：2809低音输出进分体炮放。
4、7.0喇叭线：A组主箱2.0+中环5.0
5、2809电源直插美标墙插。

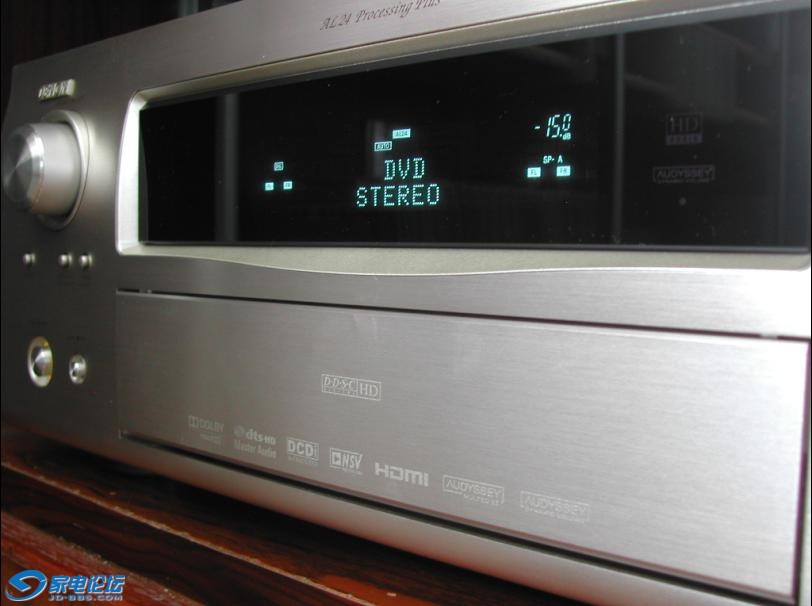

今天上午将所有接线接好，未做任何调整，功放默认模式为自动，顺利接通DVD播放机，听听CD音乐，没有硬、干，冷的感觉（天龙的音量感觉要调的很高，以前雅马哈一般是-25db，而天龙2809必须调整到-15db，效果才会出来），中规中矩，相信以后调整后会有个好的表现。

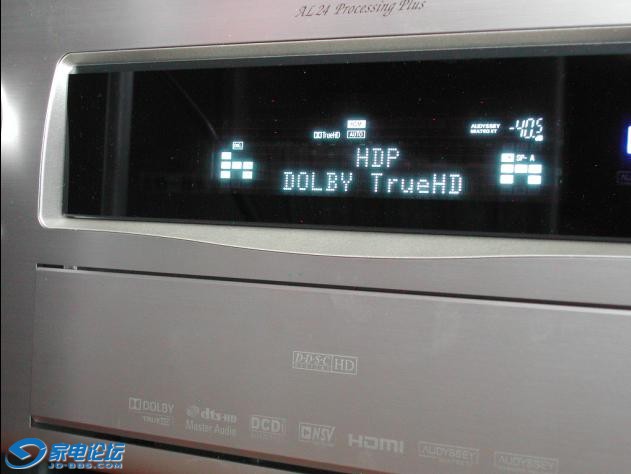

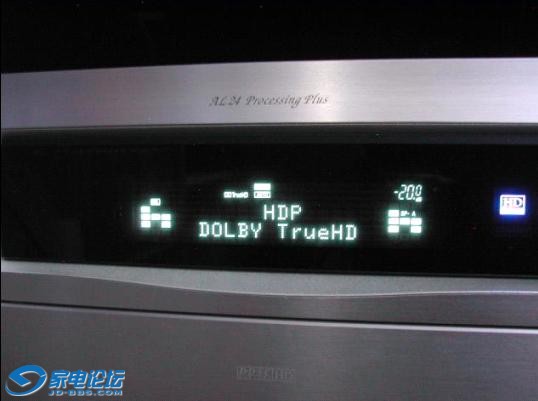

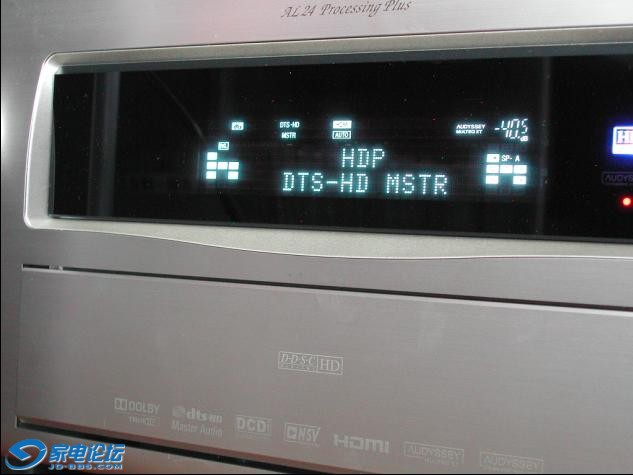

接着插上移动硬盘，播放truehd5.1的变形金刚，讯源自动不能切换，手动调到HDMI输入（对应的输入源名称为HDP），输入和输出面板显示正确，为5.1声道的truehd ，并且HD蓝色指示灯亮起，次时代解码器打开。音量还是显得小，初步的听感还是觉得天龙的性格和雅马哈是有区别的，天龙的速度确实比较快，反应比较敏捷，可能还没有做任何调整，声音有些不自然，等以后设置好后再仔细视听。

另外觉得2809的散热不太好，用了半小时，机器很发烫，可能房间没打空调也有因素。

[ 本帖最后由 amingdvd2002 于 2009-7-13 10:36 编辑 ]

amingdvd2002

交易区新帖推荐

正确插上2809电源插座：一直以来认为电源插座正反方向插，机器都有电，也能正常工作，但作为极致变态的烧友来说，任何一个环节的差错都是不可容忍的，虽然我还没有烧到迷糊，但也快到迷糊的境界！

一个小小的实验帮我认识了插座的极性，按正常插法插上头插，尾插上用电笔测，如果尾插上是左零右火，这时保持尾插方向不变，反方向插上头插，这时电笔测出刚好就是相反的，即左火右零，因此无论哪种插法不管对音质是否有利，反正按正确的极性插电源是重要的。

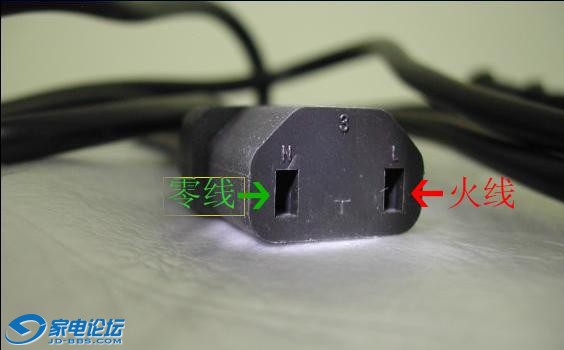

那么当尾插插上2809后如何鉴定头插是否插得正确呢？当然用万用表可以测试，这里我有个比较直观的判断方法，大家可以探讨，对此我对随机的电源线的尾插拍了照片。

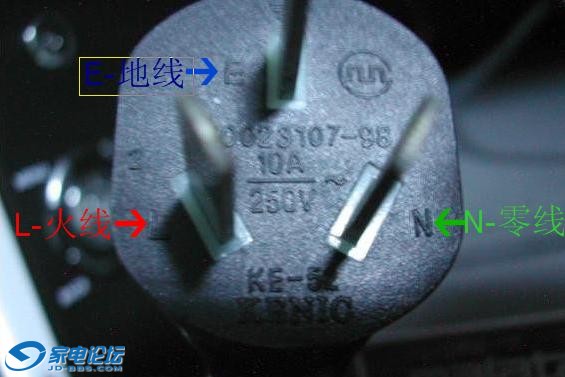

照片上L（LINE）表示火线，N（NEUTRAL）表示零线，三相位插头的E（EARTH）表示接地线。2809尾插是没有随意方向的，只有按照2809电源接口的方向进行插入，那么只有正确的将头插插到电源墙插即可，因此只要用电笔测定尾插上的L和N内的电压就可以了，如果插上头插后，N端没有电压，而L端有电压，说明头插正确，反之就错误。

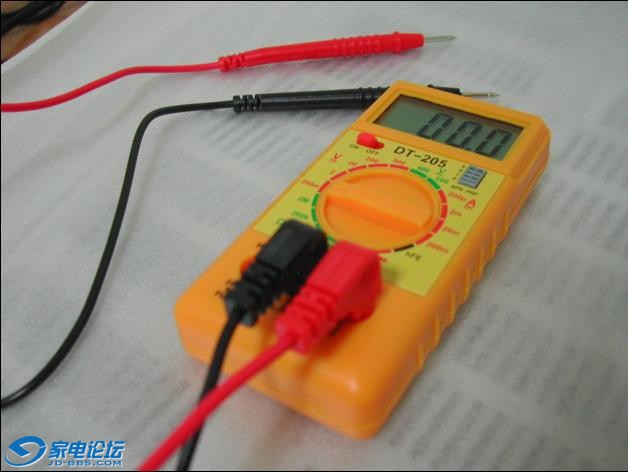

用H版主的数字万用表进行测试，也证明了这个判断的正确性，当极性正确时候，2V低档的数字在1.5以下；而当反方向头插时候，万用表数字成倍显示，最高为25。


[ 本帖最后由 amingdvd2002 于 2009-7-10 21:06 编辑 ]

amingdvd2002

以下各类调试不包括IPOD以及多重区域（BI AMP)的设置，有关音视频的设置也只为相关输入设备的数量，即DVD输入以及高清机HDMI输入的对应设置，其他设备可以参照相应的步骤进行。

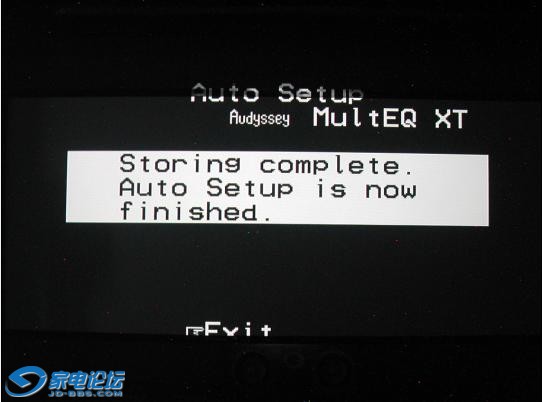

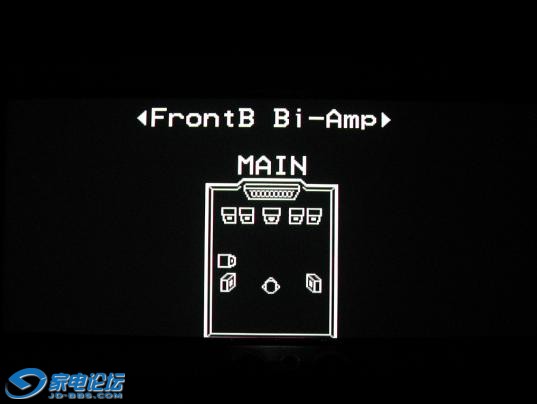

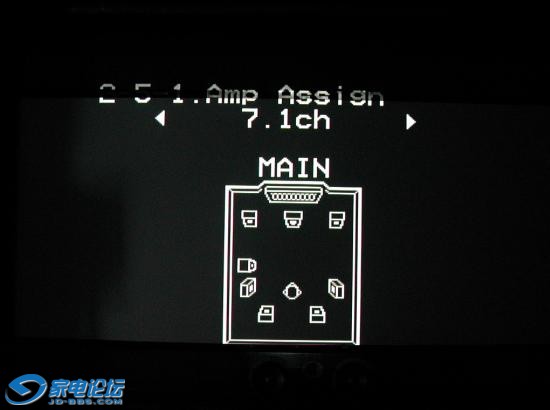

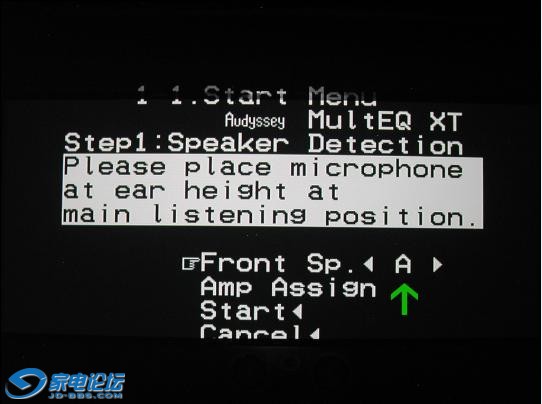

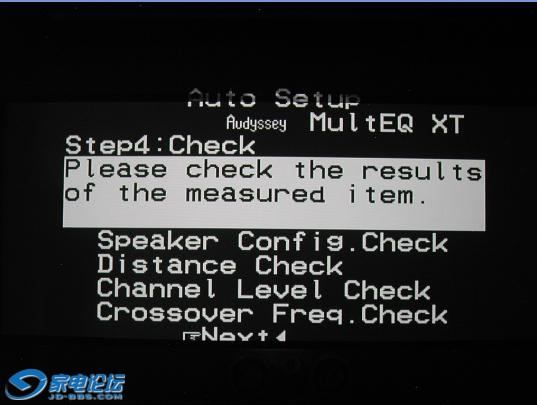

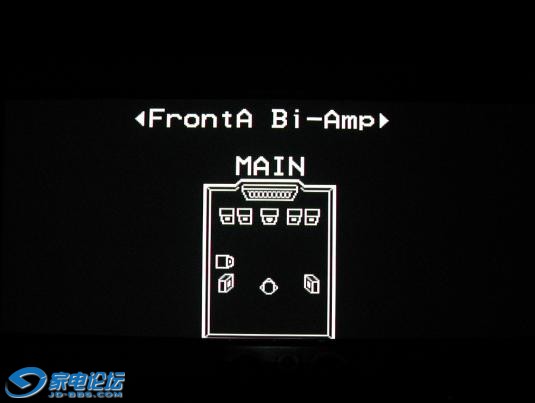

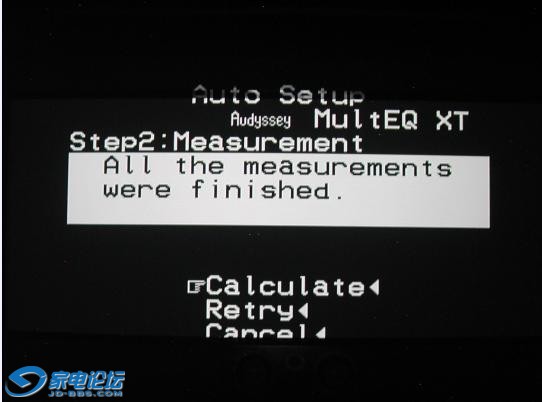

自动测试比较傻瓜化，按照提示步骤，相应完成8个测试点的测试。整个测试时间比较长，最后完成约30分钟，又关闭空调，真热！测试过程有一个喇叭提示极性错误，检查了一下，没有接错，这个和雅马哈的测试时如此的相似，原本接的正确，却检测错误，晕！后7个测点就没有提示错误。默认主声道是A+B，就改成A组喇叭，分配区域默认为7.1，本身由于按7.1布置，就没有改，其他的是区域设置和BIAMP的设置，都是默认设置。

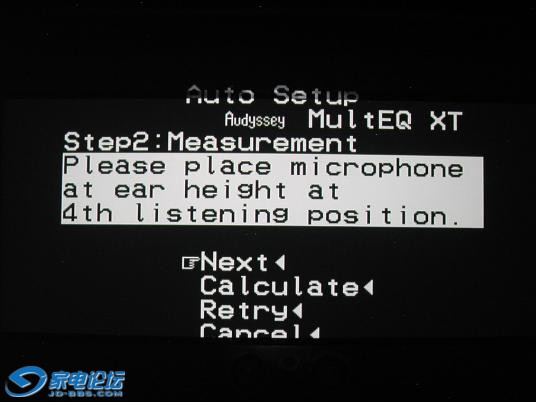

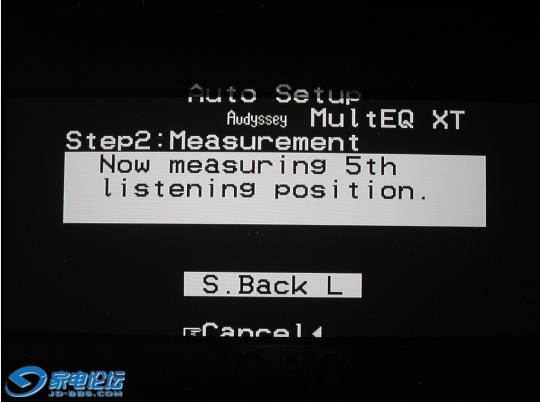

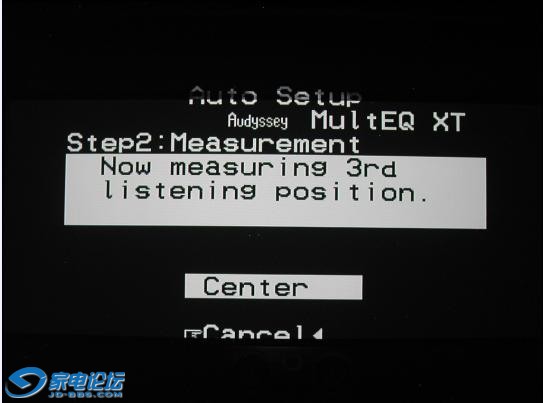

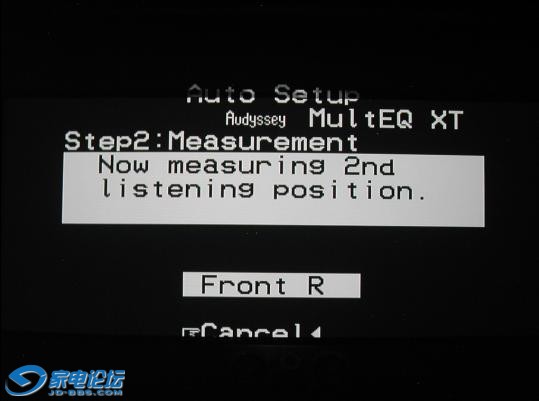

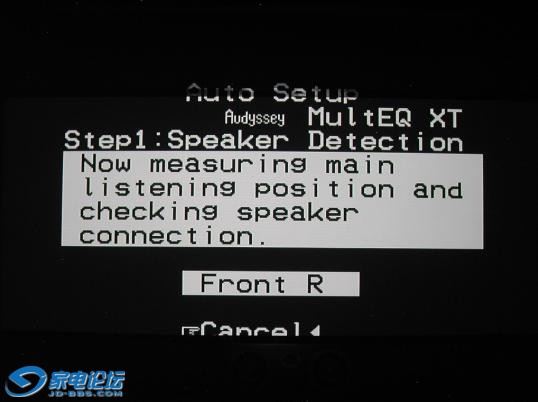

好，下面就对8个测点进行检测，按照提示，ONE BY ONE，很简单！

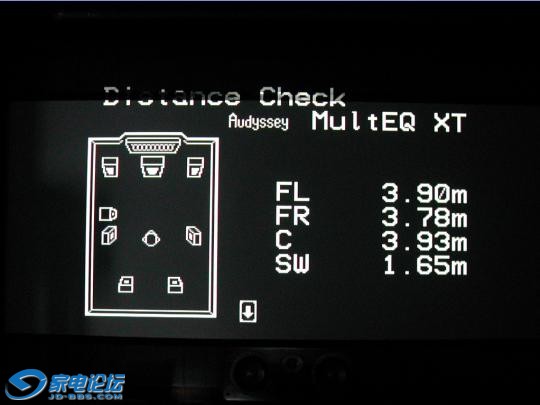

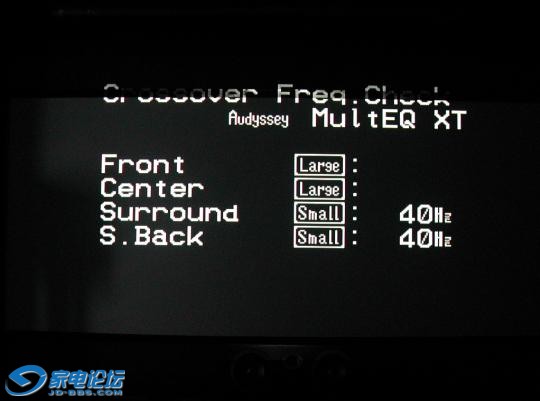

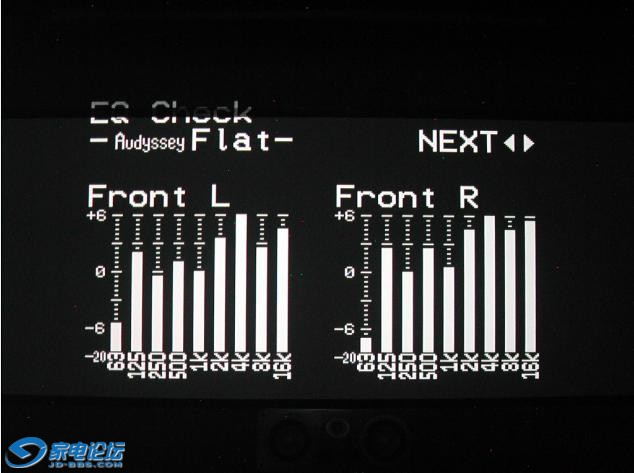

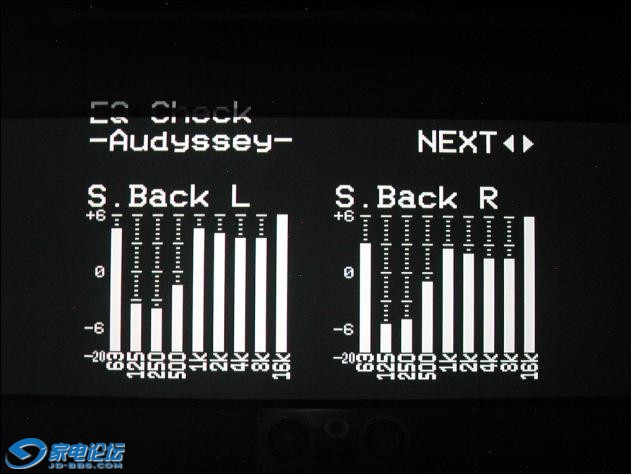

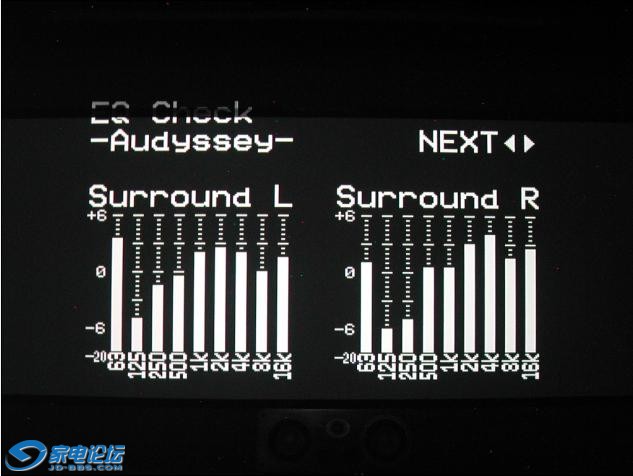

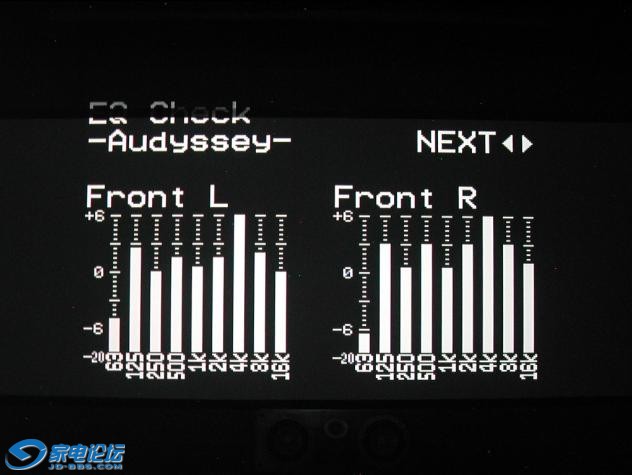

对于测试结果可以进行核对，尤其是距离的核对,除了炮的距离有差距比较大外，其余基本正确，反正在人工设置里会做相应的调整。


每张图片相关的设置表述在“图片描述”里简单说明

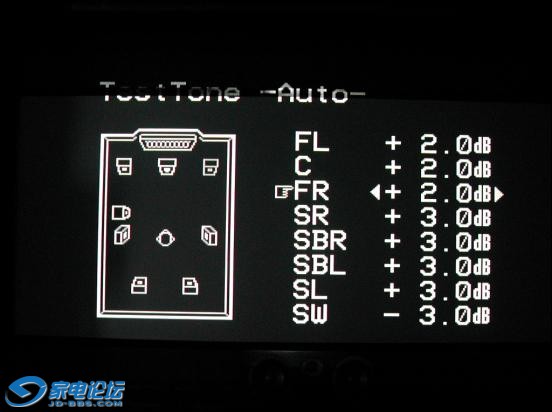

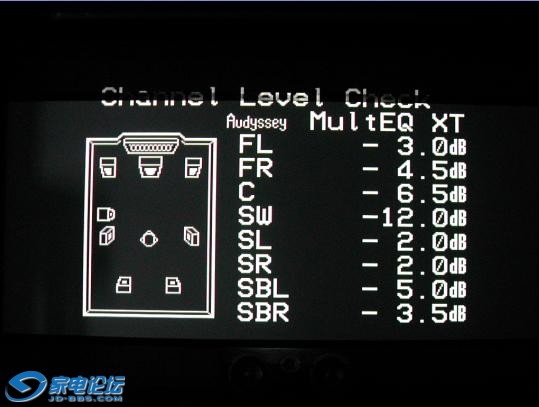

在自动测试后还是用变形金刚做了一下测试，貌似感觉没有出来，各个声道声音衔接问题很大，变形金刚中的音效无法正确表达，看看扬声器距离，各个声道电平相差很大，不知道这个自动测试时怎么得出的结果?只好寄希望于手动设置了。

[ 本帖最后由 amingdvd2002 于 2009-7-14 12:20 编辑 ]

amingdvd2002

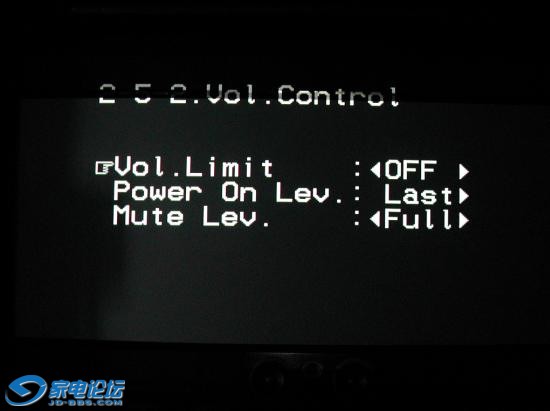

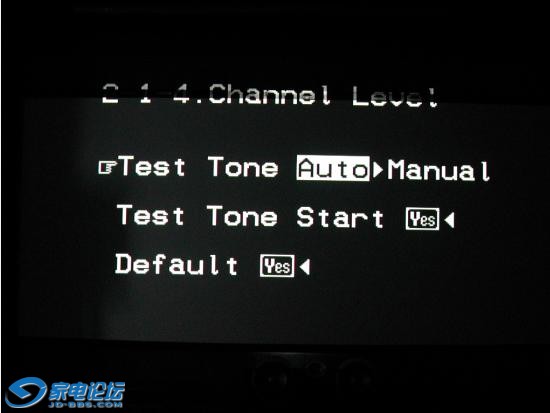

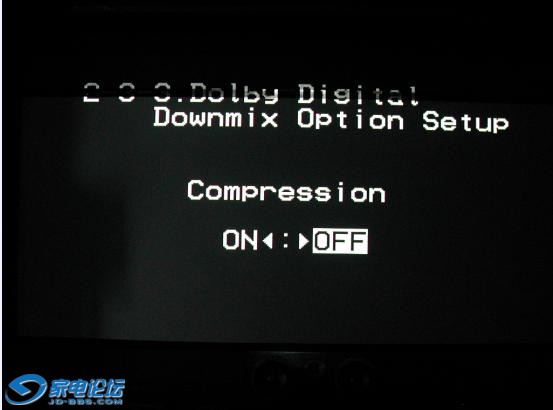

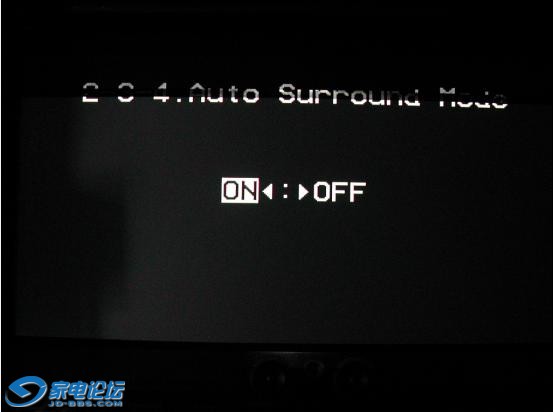

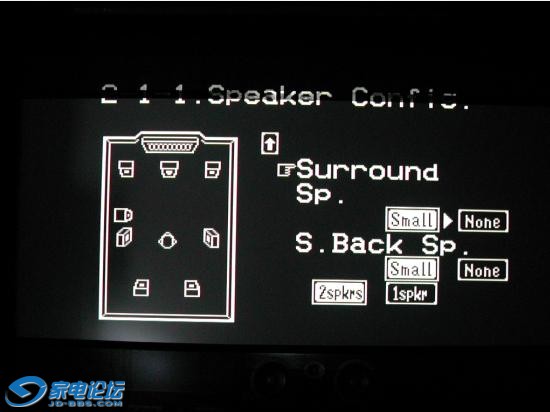

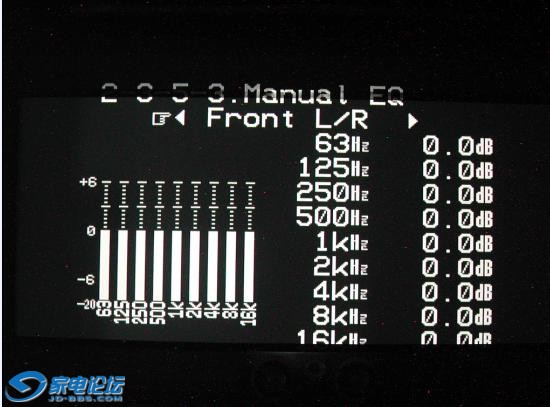

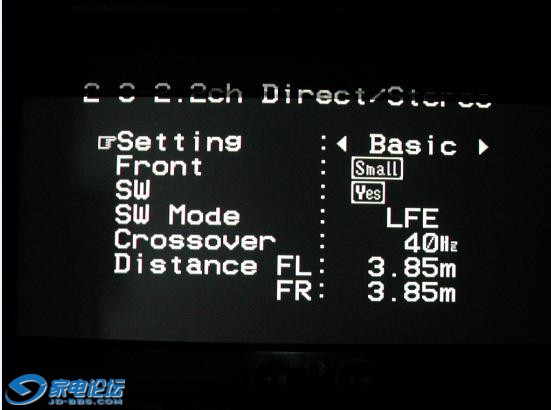

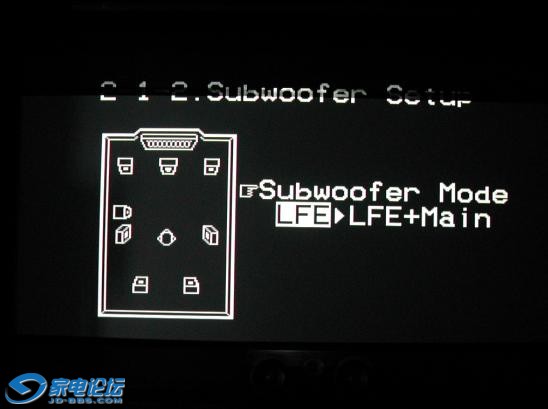

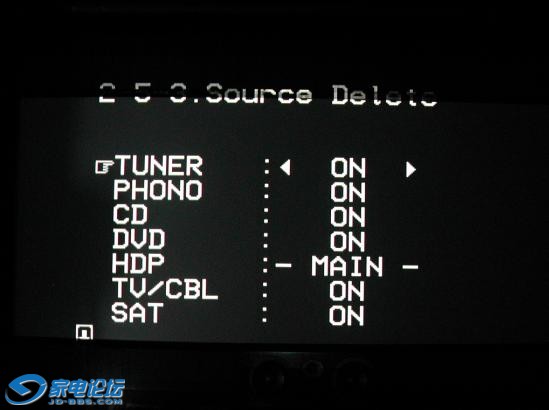

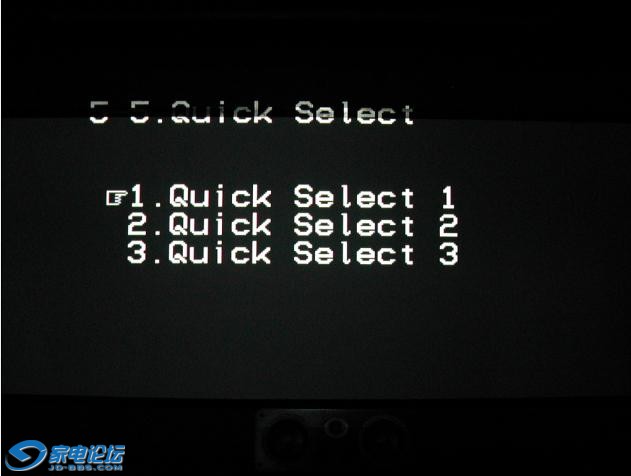

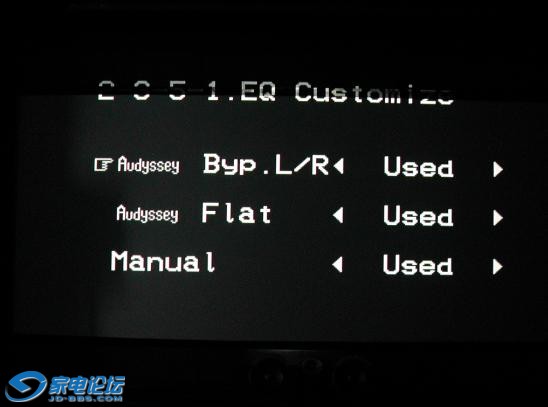

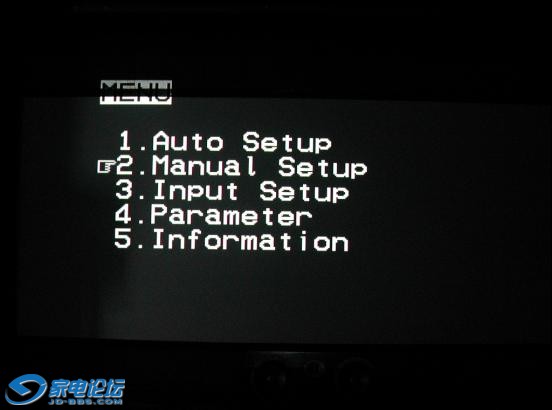

在自动测试以后，手动设置相对来说也很简单，很多都是默认状态的。具体参数设置如图

每张图片设置内容和说明在“图片描述”里简单说明

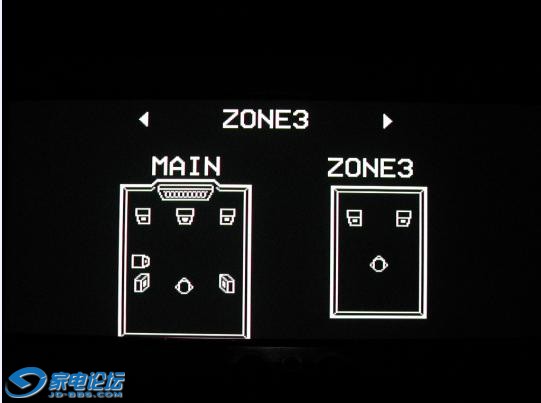

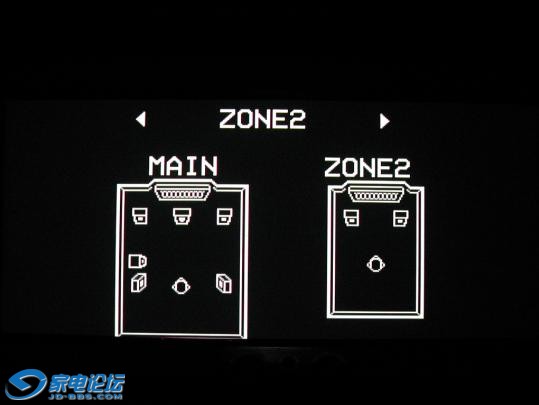

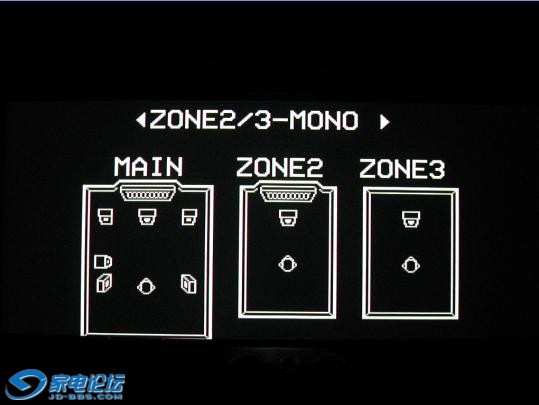

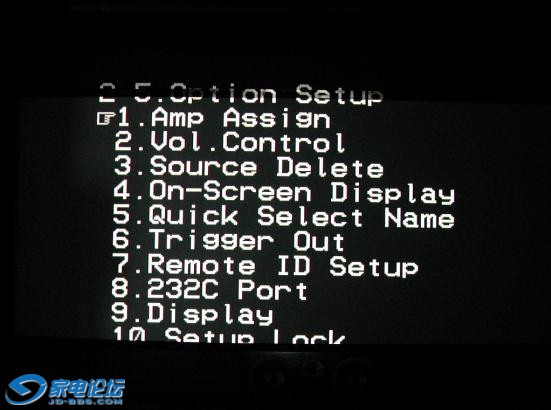

ZONE SETUP 略；OPTION SETUP 中的“屏幕显示~设置锁定”等7项全部为默认状态，无需修改。

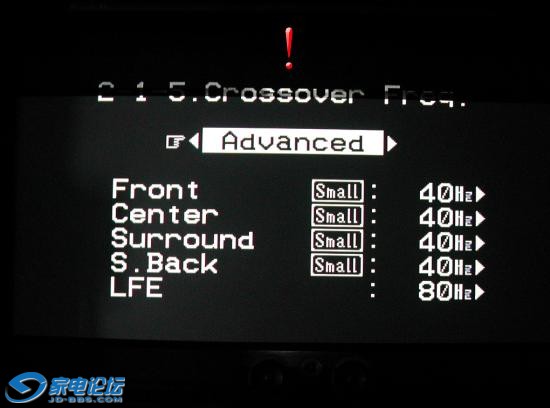

按手动设定后又重新播放变形金刚，效果终于出来了，爆棚效果绝对要好于雅马哈663，565之级别的，尤其是速度，相当的快，高频确实很明亮，时间久可能耳朵受不了，但却是刺激。可能在设置上有点问题，在低音炮的表现上显然显得潜力不够，有扎堆的感觉，以为以前感觉这门炮不会是这样的感觉，现在觉得有点过沉，缺乏一定的柔度，今后将6个声道的交叉频率和炮的截止频率做下调整。

[ 本帖最后由 amingdvd2002 于 2009-7-13 23:53 编辑 ]

amingdvd2002

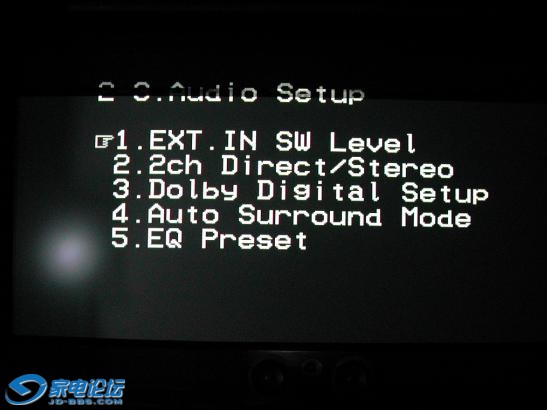

这部分的设置也相对简单，貌似经过自动设置后有些内容按照最佳默认进行设置

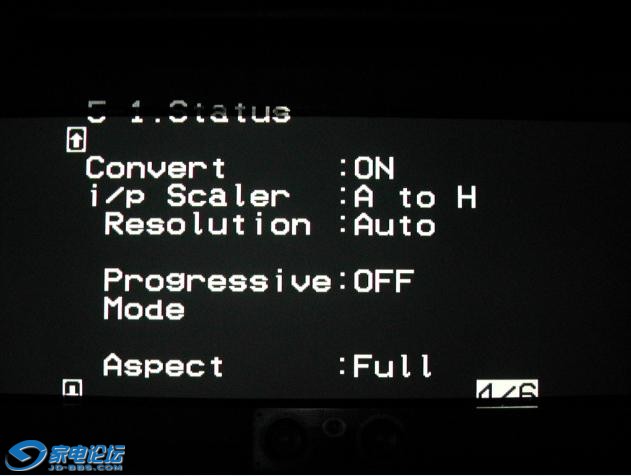

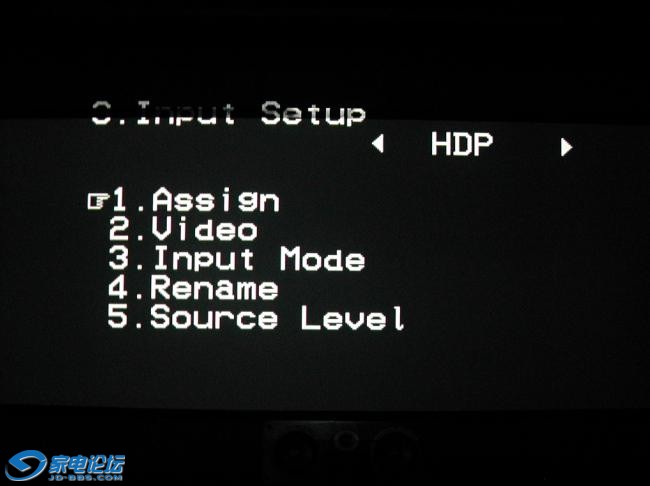

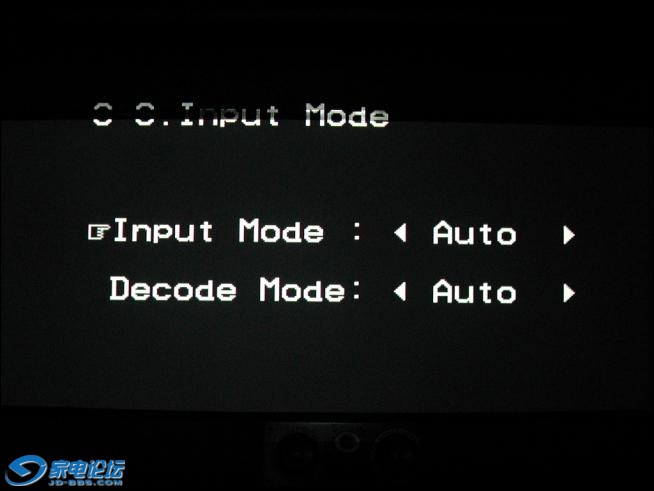

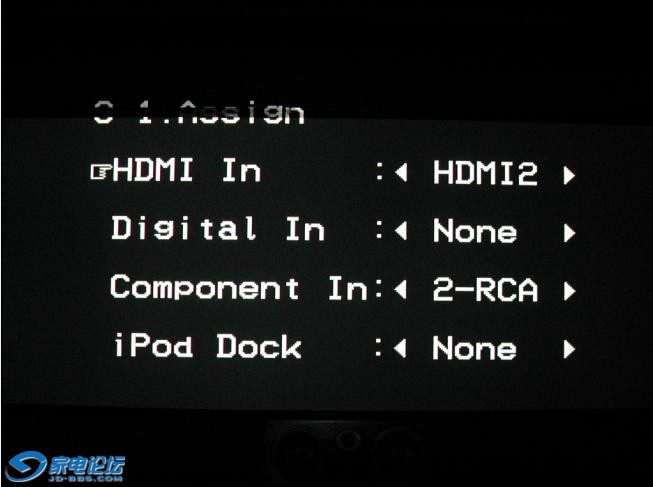

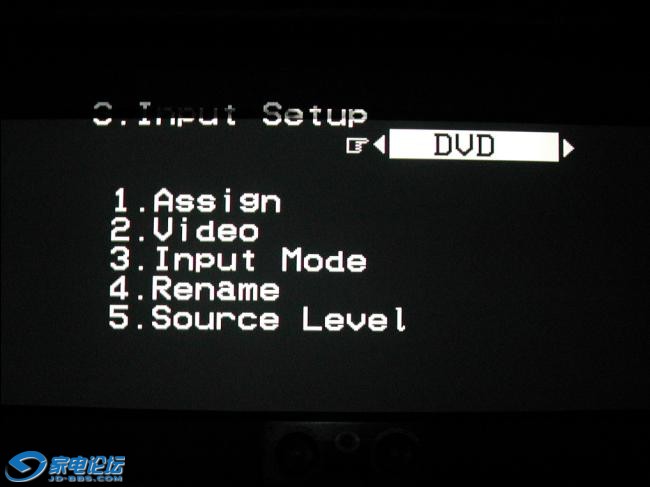

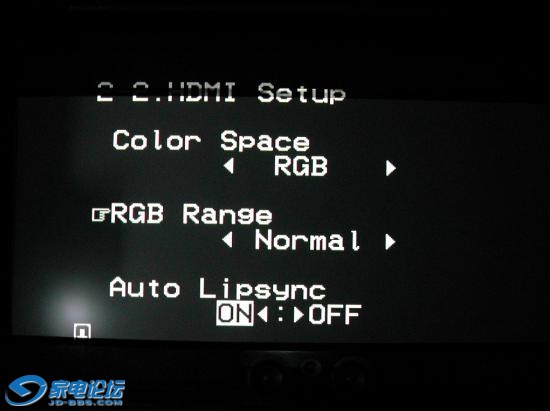

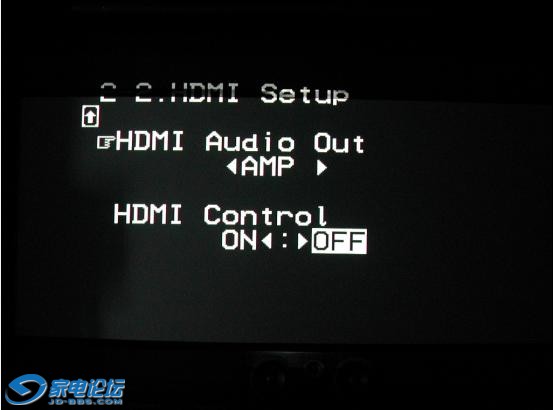

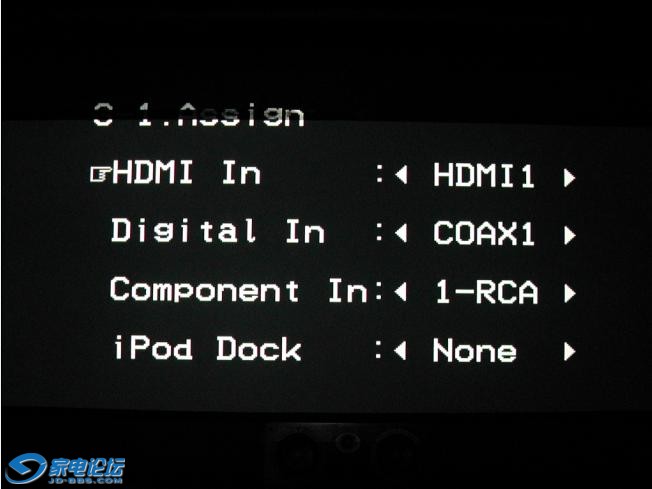

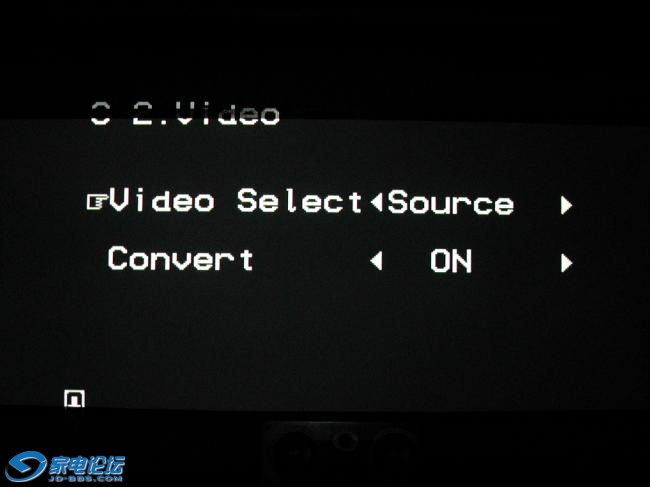

这部分设置主要是对输入源的音频视频同步播放、视频提升和转换，分辨率、逐行扫描模式、画面纵横比、输入源自动探测信号、，自动解码模式，输入源分配（HDMI，色差）进行设置，其实也都是按照默认的进行设置！

[ 本帖最后由 amingdvd2002 于 2009-7-14 08:57 编辑 ]

amingdvd2002

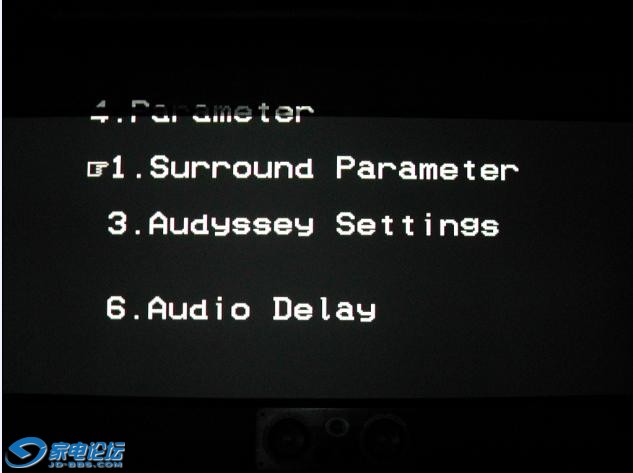

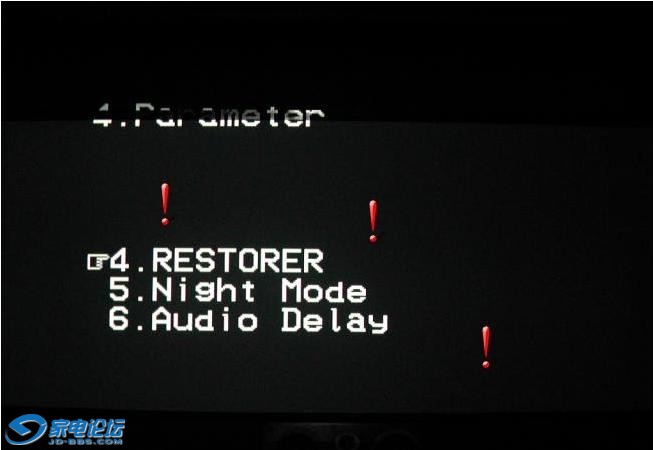

弄到这里发现问题，在此项参数设置里（parameter）说明书上有6个选项：
1、surround parameter（环绕参数设置）
2、tone（音调设置）

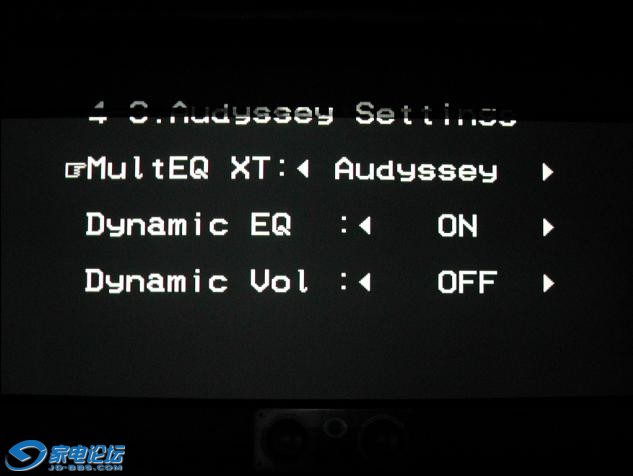

3、audyessey setting
4、restore重设
5、night mode夜间模式
6、audio delay音频延时

不知道为什么只有后3项！！原来在没有播放信息时候无法调用，因此在播放影片时候，就有他的选项，看来看播放信息，都是机器默认的，也就不需要改来，另外该surround paramete中的有些参数，如房间大小，TONE等也无法显示，这个需要在某个环绕模式下才能进行调整，反正关系也不大，都用默认的就OK！

[ 本帖最后由 amingdvd2002 于 2009-7-14 12:29 编辑 ]

amingdvd2002

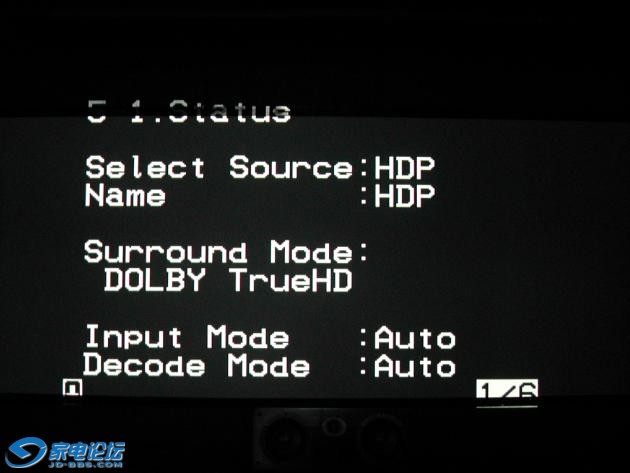

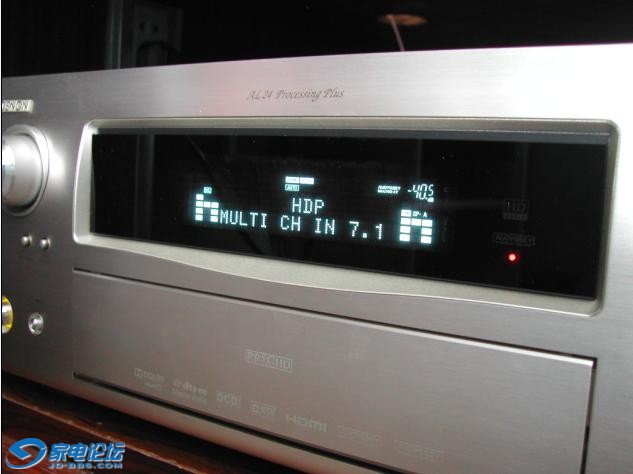

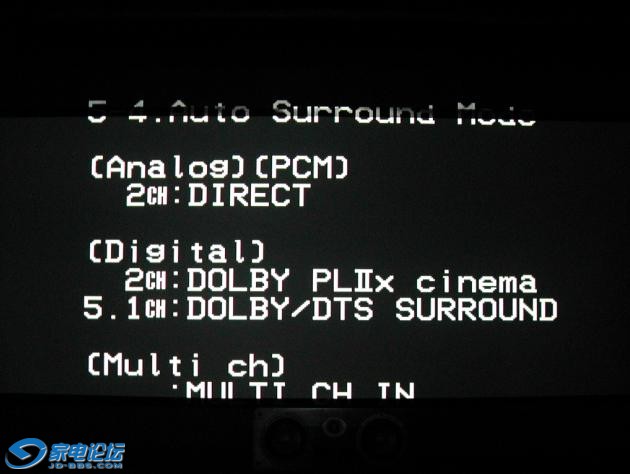

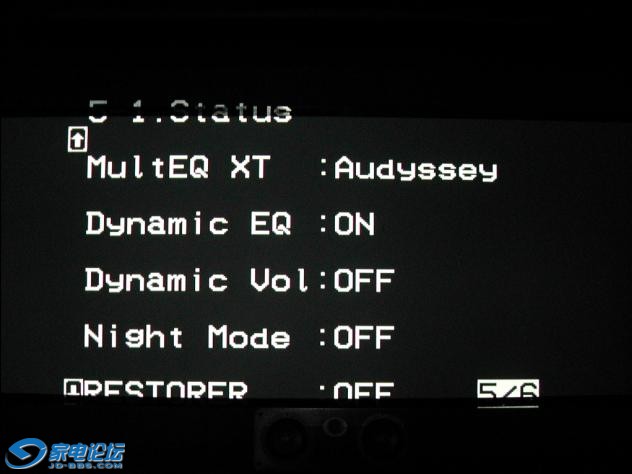

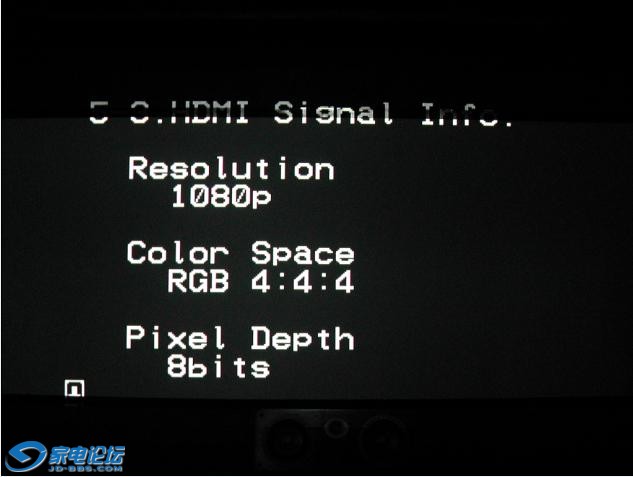

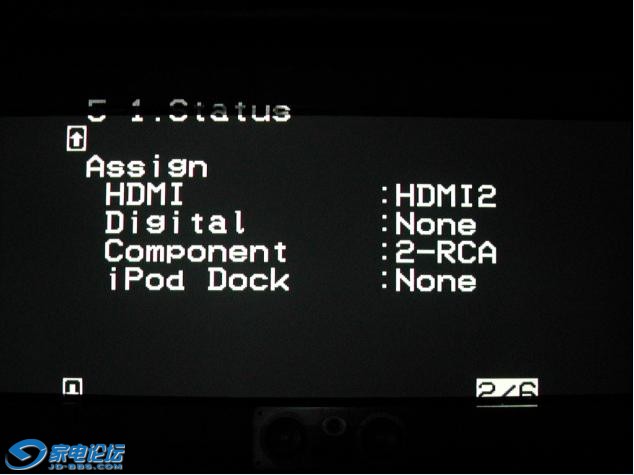

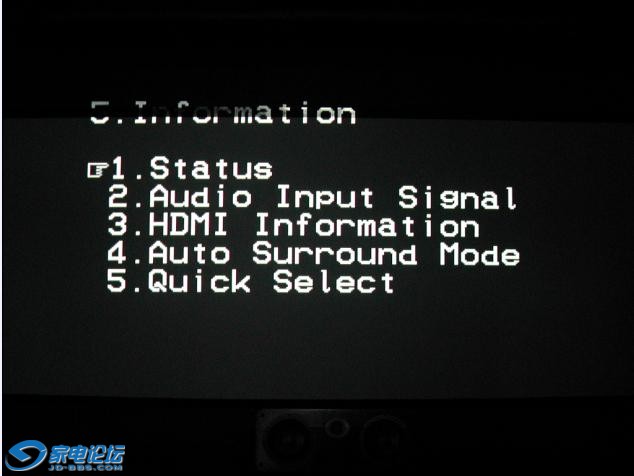

对于信息显示，同样需要在播放电源时候才能显示电影的视频和音频信息，比如解码器的当前使用状态、当前音频的格式、环绕声道以及视频的分辨率等，通过自动设置以及手动设置，可以看得出很多设置都是以最合适的方式下来回放电影的，特别是解密码器的使用，当输入为PCM2.0声道时候，解码器自动为直通形式，当为多声道电影输入时候，解码器自动为多声道直接放大，而当为杜比数字或DTS状态下则自动选择最合适的解码器，当然是次世代音频，则点亮次世代解码的灯，并选择次世代解码器。

[ 本帖最后由 amingdvd2002 于 2009-7-14 13:43 编辑 ]

amingdvd2002

此项功能类似于雅马哈的DSP功能，在这里简单的说一下（所有设置以后对环绕解码器按自己的喜好进行的选择）
一、标准模式：Standard键操作
对于2声道的音源，可以按不同解码器进行播放 ，主要是3种解码器：DOBLY PLIIX或DOBLY PLII以及DTS NEO：6，按遥控器或主板上的Standard键可以在这3种环绕解码模式中来回切换，其中各自的环绕解码模式中又有影院cinema、音乐music、游戏game、定向逻辑pro logic 不同风格的场景选择。

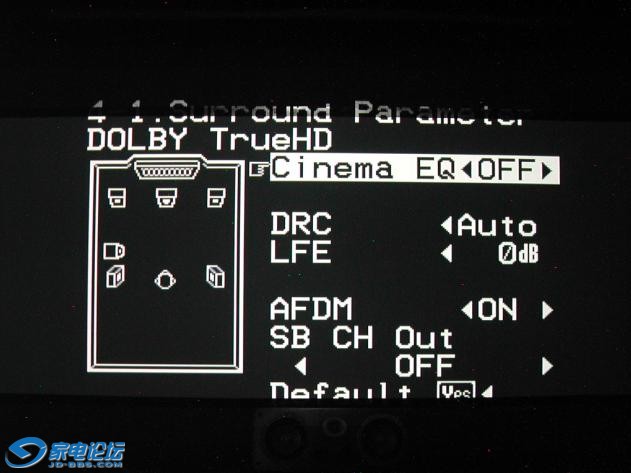

对于多声道音源，比如杜比数字和DTS，机器能自动辨别输入信号并采用最合适的解码器和最优的环绕模式。（AFDM设置为ON，能自动辨别DD EX 和DTS ES电影本身所附带的信息并正确按照当前扬声器系统进行ESEX解码器）

二、DSP模式播放：DSP simulation（DSP模拟）键操作
可以试试DSP的不同感受，按DSP simulation（DSP模拟）键进行选择，并可以再5声道/7声道ch steror、wide screen、rock arena、superstadium、jazzclub、classic concert、video game、matrix、virtual之间进行切换来感受下天龙DSP的魅力。这里要提一下，我一直是雅马哈的用户，对于2声道用于多声道播放的技术一直很赞赏，因此对于立体声音乐（CD音乐）除了按照纯HIFI的思路进行立体声播放（如下），还可以用5.1或7.1的多声道模式感受一下SACD的味道，可以选择DSP模式下的5声道/7声道ch steror。

三、直接播放：推荐使用（DIRECT/STEREO键）
特别是对于多声道信号，最常用的就是原汁原味模式，也是我一直使用的模式，这个和雅马哈的操作标示是一致的。对于2声道的立体声则选择STREREO，如CD播放。当这个模式下即立体声模式下，为了得到更加纯净的音质，选择PURE DIRECT模式（纯直入模式），这时主机面板显示关闭来减少电子线路对音质的影响。

[ 本帖最后由 amingdvd2002 于 2009-7-13 23:34 编辑 ]

amingdvd2002

变形金刚的Dolby TrueHD 5.1音轨可能是是蓝光有史以来最好的无损音轨。2008美国高清年会上，本片力压众多强劲对手，摘得2008年蓝光最佳音效大奖了，在上海发烧友自主组织并刊登在新民晚报2009年7月12日的低音炮大PK活动中所采用的测试片段也采用了该片，可见其音效的功力。作为一部科幻大片,强劲的音效必不可少,变形金刚完美地做到了这一点,，分离度极高和活跃的环绕音场,极具能量感的低音,极具质感的人声,都预示着它是未来好莱坞大片的音效制作标竿,影片中最眩的一段也是很多发烧友测试系统的绝佳片段以及试炮片段：在铁皮使出鹞子翻身的那一个超长慢镜的时候，强劲的带着深不见底能量的低音绵延不绝地充满整个影院，炮弹接触地表那瞬间富有质感和弹性的爆炸让人身临其境。

全片由于充斥着金刚变身的金属撞击声和猛烈的枪炮声，注定了在这2个多小时的视觉和听觉上将你的眼球引爆、将你的耳膜震裂！因此除了应该用大屏幕投影观看外还必须有一个体现环绕、细节、层次、动态的AV系统来体现这部划时代电影的出色音效，火爆刺激还是温文尔雅的效果？相信你会做出相应的选择。而天龙2809AV AMP+米国影院扬声器燕飞单元则完美的将电影中多元化的音效体验的淋漓尽致，那是我以前在雅马哈RX-V565，663上所无法体会到的感动。如果单从本片的声效，那么天龙所特有的AV性格将是你选择它的最好的理由。

[ 本帖最后由 amingdvd2002 于 2009-7-15 09:17 编辑 ]

amingdvd2002

其实这部国产战争电影虽然做的有些不伦不类，一半是战争，一半是文艺片，撇开文艺性或历史性的元素，单从战争片所表现的残酷画面和战斗场面，它的战争场景以及音效是相当的COOL 。虽然战争场景和音效表现明显有美国“大兵”以及韩国“太极旗飘扬”班底痕迹。

这部国产战争大片主要火爆的片段主要集中在片头近1个小时的攻城战和阵地保卫战。dts hama 5.1虽然码率不是很高，平均在2.5M左右，但还是不失为一部试机碟，在“大兵”蓝光碟未出的情况下大有取代美国大兵播放频率最多的战争电影。

天龙AVC2809在战斗场面的表现依然要优于雅马哈rx-v663，565，主要表现为细节和动态上，原来所熟悉的狙击步枪射击声相对来说比较单薄，而2809表现的扎实有力，射中身体的感觉犹如结结实实打中沙包，扎实有力。细节上也略胜一筹，各种枪声错落有致，和大兵以及太极旗飘扬一样，各种型号的枪械机枪、步枪、卡宾枪所发出的枪声明显不同，在663，565AMP的表现则显得不够细致明显，另外在爆炸声的表现2809则完全的将冲击波施展出来。

因此战争电影完美音效演绎AVC2809做的更好。

[ 本帖最后由 amingdvd2002 于 2009-7-15 10:16 编辑 ]

amingdvd2002

作为港片，本人看的不多，但甄子丹的功夫电影还是值得一看的，如导火线以及叶问，虽然霍元甲也是一部相当不错的功夫片，但从“叶问”的情节内容上表现相当可看，相对导火线和霍元甲则一般，个人觉得导火线纯粹是娱乐片，内容松散，而霍元甲则有点丑化了民族英雄和美化了小日本的狂傲。

功夫片和战争片不同，没有热兵器的喧闹的耳膜冲击，但带来的是一种完全不同感觉的肉体冲击，港片在后期制作上又融入了些特效混音技术，因此音效显得略微夸张，但完全改善了功夫片不同类型的火爆程度。

叶问，给我们的是一种拳拳到肉的满足感。虽然低频表现不是那么雄厚，但打斗场面的背景鼓点声结合精彩的拳打脚踢画面还是给人强有力的低频冲击。该片环绕声效并不是很丰富，但要么不鸣则已，要么一鸣惊人，刀剑比拼时候的一个180度劈斩，令人感觉冷兵器锋利的寒气。相对雅马哈663，565的表现，2809对于功夫片的表现就没有和战争片那样和其他机种表现的那么枪眼，同样雅马哈RX_V663，565对于功夫片的表现同样的出彩，这个原因可能就是功夫片高频信息相对比较少，而天龙则对最高频表现就比较优秀，虽然略微夸张。

[ 本帖最后由 amingdvd2002 于 2009-7-15 10:38 编辑 ]
