看看韩国、日本的几款胆机DIY新作品！

xxghost

做工很不错啊

静听禅声

交易区新帖推荐

干净利落，功底扎实！

杨维中

ＷＥ２０５Ｄ　シングルアンプ

有名なウエスタンの丸球、２０５Ｄのシングルアンプです。先入観を持たずに、普通の部品で普通に作ってみました。出力は１Ｗ未満ですが、結構馬力のある音です。

杨维中

６３３６OTLアンプ

LUXのMQ３６や武末氏の製作記事で有名な６３３６を使ってOTLアンプを作ってみました。良質のケミコンの入手や電源関係のコンパクト化、６３３６の発熱問題等、課題がたくさんあり苦労しました。

最初に考えた配置です。３９０μFのケミコンを林立させます。６３３６は１本です。

２２００μFのケミコンが入手できたので６３３６をパラにしてみました。

製作中・・・

杨维中

偦偺懠偺僔儞僌儖傾儞僾

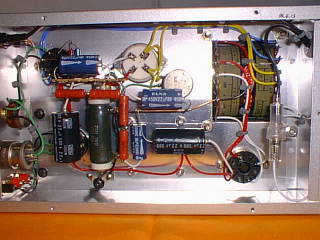

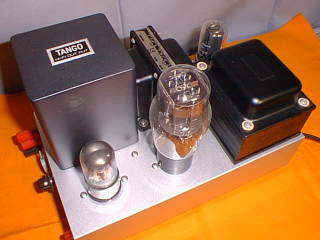

丒俀俙俁儘僼僠儞儂儚僀僩傾儞僾 乮俇俽俻俈亅俀俙俁亅俆倄俁乯

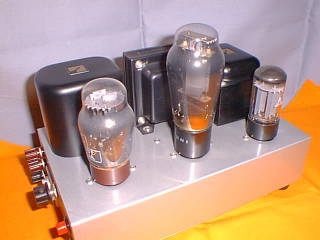

丒俼侾俀侽僔儞僌儖傾儞僾 乮俤俠俠俁俀亅俼侾俀侽亅俆俙俼係乯

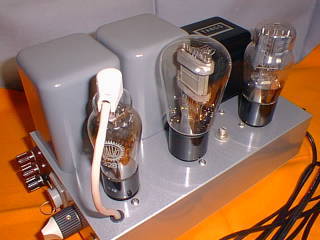

丒俼俤俽俋俇係僔儞僌儖傾儞僾 乮俁俀俉俙亅俼俤俽俋俇係亅俧侾侽俇係乯

杨维中

交易区新帖推荐

ＬＳ５０シングルアンプ

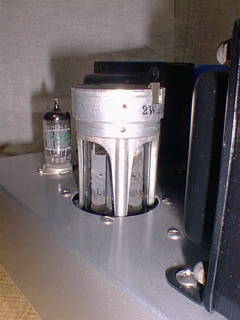

ドイツ航空機用軍用管を使ったシングルアンプです。１２ＡＸ７（パラ）－ＬＳ５０で出力トランスは、タンゴのＵ８０８の２．５ｋΩ負荷です。音声出力は、約１０Ｗでスクリーングリッドの電圧をブリーダー抵抗に十分な電流を流して、安定化しています。シャッシ内部に見えるホーロー抵抗がそれです。ＬＳ５０は専用のソケットを使っていますが、とても熱くなります。



シャッシ内部です。白いタイトのソケットがＬＳ５０で、その横がヒータートランスです。線材は、サーマックスの銀メッキテフロン線０．３ＳＱを使っています。絶縁チューブもすべてテフロン製です。カップリングコンデンサーはビタミンＱ（ＭＩＬ）で、初段のカソードのコンデンサーはサンヨーのＯＳコンを使いました。整流はトランスの関係から１Ｓ２７１１のブリッジ整流です。音色はグイグイと切れ込むような力強い感じです。


左からテレフンケンのＲＬ１２Ｐ５０、ＬＳ５０、ロシアのＧＹ５０です。ＬＳ５０とロシアのＧＹ５０は、ピン配置が同じなので挿入方向を間違わなければ、差し替え可能です。

杨维中

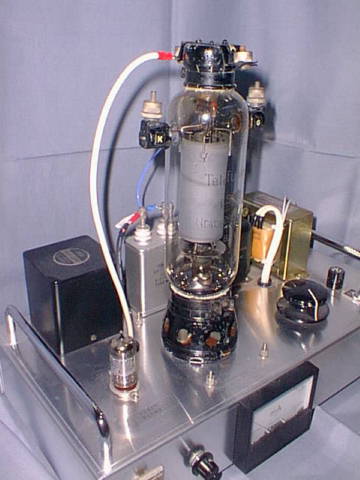

[size=+1][size=+1]俼俽俀俉俀僔儞僌儖傾儞僾

僪僀僣孯梡娗俼俽俀俉俀偺僔儞僌儖傾儞僾偱偡丅

丒帋嶌侾崋婡

杨维中

旧ドイツ軍用管　ＲＬ１２Ｔ１５ シングルアンプ

旧ドイツ軍の小型送信管、ＲＬ１２Ｔ１５のシングルアンプです。プレート損失１５Ｗの傍熱３極管で若干増幅率が高いですが、オーソドックスなＡ１級シングルアンプに仕立ててみました。小型管ですが、腰の太い戦艦ビスマルクの雄大さを思わせるような魅力的な音色です。

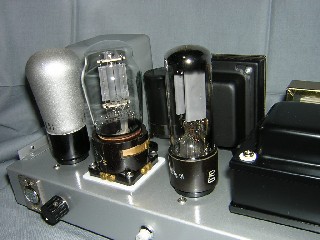

使用真空管は、オールテレフンケンでＲＥＮ９０４-ＲＬ１２Ｔ１５-ＲＧＮ１０６４です。





回路は、ＣＲ結合の１段増幅で特に解説する必要も無いと思います。ＲＬ１２Ｔ１５を引き立たせるために、整流管にストレートタイプを使ってみました。
ＲＬ１２Ｔ１５は特殊なベースで、ベースのキーにカソードが引き出されています。ピン配置は米国のＵＶタイプ（５０等）なので、工夫をすればＵＶソケットが使えます。

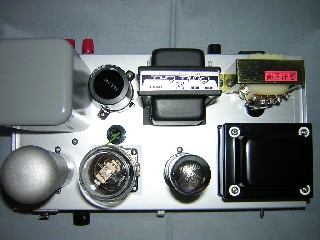

今回は、幸運にもオリジナルのソケットが入手できたので、これを入念に磨いて使うことにしました。ただし、このソケットは取り付けが少々厄介で、通常の取り付け方法ですと電極がシャーシに接触してしまいます。そこで、1ｍｍのテフロンシートを下に引いてシャーシ上に取り付けました。裏方が見えて不細工かと心配したのですが、なかなかかっこよく、取り越し苦労でした。

ＲＬ１２Ｔ１５の規格はワールドチューブマニュアルに簡単に記載されていますが、詳細な特性曲線が入手できたので、これを元に動作を決めました。以下表に示します。

動作	プレート電圧	プレート電流	グリッドバイアス	負荷抵抗	出力	プレート損失
動作例1	300Ｖ	17ｍＡ	-15Ｖ	１０ｋΩ	1.1Ｗ	5.1Ｗ
動作例2	350Ｖ	25ｍＡ	-18Ｖ	１０ｋΩ	1.4Ｗ	8.8Ｗ
本機の動作	364Ｖ	22.1ｍＡ	-16.6Ｖ	１０ｋΩ	-	8.1Ｗ

ＯＰＴはタムラのＦ４７５で２次インピーダンスを操作して、Ｚｐ＝１０ｋΩとしました。チョークコイルは手持ちの山水の３０Ｈ８０ｍＡ、電源トランスはノグチのＰＭＣ５５ＦとＳＥＬのＳＰ６１Ｗを使いました。その他パーツは手持ち品の流用です。
ケースは、いつものリードのＭＫ３００です。最近のＭＫシリーズは塗装が雑になったようで傷が多く、愛用者としては残念です。
ＲＬ１２Ｔ１５のプレート損失は１５Ｗですが、Ｂ級やＣ級発振を前提としているので、プレート電流を常時流すＡ級で使う場合は、電流の流しすぎには注意が必要です。


この真空管の管壁には、帝国海軍を示す「Ｋｒｉｅｇｓｍａｒｉｎｅ」の文字がエッチングされています。Ｕボートの通信関係に使われていたのでしょうか？興味が尽きない逸品です。
また、傍熱管ではありませんが、ＲＳ２４１やＲＳ２４２がフィラメント規格を除いてほぼ同等です。

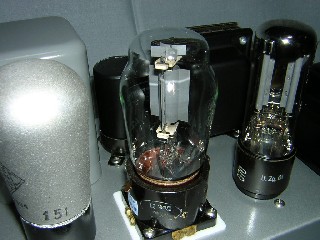

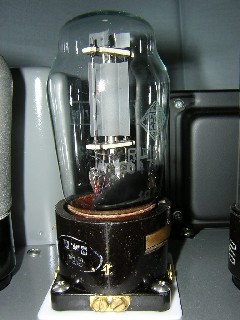

テカデ（左、ハーケンクロイツ紋章入り）のグラファイトプレートとテレフンケンの板プレートを比較しました。次の画像は、ＲＬ１２Ｔ１５とそのソケット部分のアップです。

杨维中

旧ドイツ軍用管　ＲＬ１２Ｐ１０　シングルアンプ

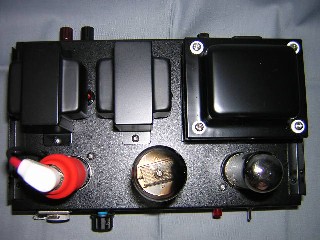

旧ドイツ軍の小型汎用管、ＲＬ１２Ｐ１０のシングルアンプです。プレート損失９Ｗの傍熱５極管で音声増幅から発振まで広く使われていました。オーソドックスなＡ１級シングルアンプに仕立ててみました。歯切れの良い聞き疲れしない音色は、ＢＧＭにもってこいです。


使用真空管は、タングスラム（ハンガリー）のＥＢＣ３３-バルボ（ドイツ）のＲＬ１２Ｐ１０-シーメンス（オーストリア）のＡＺ２１と大戦中の同盟国でまとめてみました。



回路は、ＣＲ結合の１段増幅で特に解説する必要も無いと思います。ＲＬ１２Ｐ１０は特殊なベースでソケットの入手が困難です。そこで、ＵＳプラグを流用して画像のようにＵＳベース対応になるようにしました。
トランス類はすべてノグチで、ＯＰＴはＰＭＦ６ＷでＺｐ＝７ｋΩです。チョークコイルはＰＭＣ１０１０Ｈ（１０Ｈ１００ｍＡ）、電源トランスはＰＭＣ１００を使いました。その他パーツは手持ち品の流用です。
ケースは、生産終了を偲んで鈴蘭堂のＳＵ３を使いました。半つや消し黒のレザートーン塗装でボンネットが付属します。
ＲＬ１２Ｐ１０のプレート損失は９Ｗなので、電源トランスのタップは、２００Ｖを使用しました。２４０Ｖタップではプレート損失が１０Ｗを超えてしまいます。２００Ｖタップを使うと少々電圧は低めですが、出力的には大差がありませんのでこちらを採用しました。

杨维中

５Ｂ３８シングルアンプ

ＪＲＣの送信管、５Ｂ３８のシングルアンプです。この真空管を見た瞬間、久しぶりに大型アンプを作ってみたくなりました。基本特性データ取りに始まって半年がかりでやっと出来上がりました。プレート損失４２０Ｗの直熱ビーム管でフィラメントがトリエーテッドタングステンです。





[size=+1]＜規格＞

５Ｂ３８の規格についてはあまり知られていないようですが、放送局の変調機にＢ級Ｐｕｓｈ-Ｐｕｌｌで使われていました。ＮＨＫマークのあるものは、ほとんどがその定期交換品です。以下にＪＲＣの公表データ（ＡＦ帯域）を示します。

基本定格
　・フィラメント：電圧～12Ｖ（中性点付き）、電流～8.5Ａ、トリエーテッドタングステンＭ字張り２ユニット並列
　・相互コンダクタンス：9.0ｍＡ/Ｖ（Ｉｐ＝200ｍＡ）
　・外形：全長～220ｍｍ、最大直径～130ｍｍ、重量～約750ｇ
　・使用位置：垂直
　・口金：上部～Ａ14Ｓ（東芝のＲＤ-8、ＥｉｍａｃのＨＲ-8、または低損失時には811Ａ用のものが使える）、下部～Ｅ38ＳＡ-2（ＪＲＣのＪ-38Ｓ奨励、またはＥｉｍａｃのＳＫ-510が使える）
　・冷却：自然空冷
　・グリッドリーク抵抗値：指定なし

Ｂ級最大定格
　・最大プレート電圧：3500Ｖ
　・スクリーングリッド電圧：600Ｖ
　・プレート損失：420Ｗ
　・スクリーングリッド損失：80Ｗ

Ｂ級Ｐｕｓｈ-Ｐｕｌｌ動作例（２管の値）
　・プレート電圧：3000Ｖ
　・スクリーングリッド電圧：500Ｖ
　・コントロールグリッド電圧：-95Ｖ
　・プレート電流：125～740ｍＡ
　・スクリーングリッド電流：3～55ｍＡ
　・負荷抵抗：8200Ω（Ｐ-Ｐ間）
　・励振電力：約0.1Ｗ
　・プレート損失：410Ｗ（1管当たり）
　・出力：1400Ｗ

と、ここまでが、ＪＲＣの詳細な公式規格表からの抜粋です。これでは概要はわかりますが、オーディオアンプとしては大きすぎてもてあましてしまいます。そこで、３結にして特性曲線をとってみました。そのデータからいくつかの動作例を計算してみました。定期交換品ですので、すべての５Ｂ３８が同じかどうかはわかりませんが、参考になると思います。

動作例１
　・プレート電圧：400Ｖ
　・コントロールグリッド電圧：-60Ｖ
　・プレート電流：90ｍＡ
　・負荷抵抗：2940Ω
　・出力：11.1Ｗ

動作例２
　・プレート電圧：406Ｖ
　・コントロールグリッド電圧：-55Ｖ
　・プレート電流：130ｍＡ
　・負荷抵抗：1860Ω
　・出力：13.1Ｗ

動作例３
　・プレート電圧：500Ｖ
　・コントロールグリッド電圧：-75Ｖ
　・プレート電流：120ｍＡ
　・負荷抵抗：2900Ω
　・出力：18.6Ｗ

本機の動作
　・プレート電圧：485Ｖ
　・コントロールグリッド電圧：カソード抵抗に440Ω（100Ｗ）
　・プレート電流：125ｍＡ
　・負荷抵抗：約1750Ω（ＦＸ50-3.5Ｓを16Ω→8Ωとして使用）
　・出力：約20Ｗ


[size=+1]＜本機の概要＞

回路構成は、５６９３－７６のＣＲ結合＋トランス結合（タンゴＮＣ-１５、１：２）－５Ｂ３８（３結）です。初段に５６９３を用いたのは、シールドケースなしでもＳＮ比が稼げることと、緑のシャーシに赤が映えると思い用いました。６ＳＪ７でもＷＥ３１０Ａでも同様に使えると思います。次段の７６は入力トランスとの相性で比較的電流の流せる電圧増幅管なので用いました。７６は私の好きな真空管の１つで、そういうことも選択理由の１つです。ＭＬ４などでも良かったのですが、欧州管は似合いそうもないので止めました。この段に小型の出力管（一部８４５等の大型管）を用いる方もいらっしゃいますが、グリッド励振するわけでもなく、あまり意味がないように思います。
トランス結合としたのは、５Ｂ３８のグリッドリーク抵抗値が判らなかったからです。一般に送信管は、グリッド電流を流す場合が多いので、グリッドリーク抵抗値はできるだけ低くすることが好ましいです。たとえば、同じくＪＲＣの４Ｂ２０（傍熱ビーム管）などは、詳細な公式規格表では10ｋΩ未満と記されていますが、残念なことにそれを知らずに使われている方も結構いらっしゃるようです。
終段の５Ｂ３８は、フィラメント中性点を使用せずにハムバランサーを用いてハムのキャンセルをしています。また、プレート電流監視用にＤＣ300ｍＡのメーター（特注）をカソード側に設けました。カソード抵抗は、メタルクラッドの８８０Ω５０Ｗ（３００Ｂ用で入手容易）を並列にして放熱器に取り付けました。スクリーングリッドは、１００Ω５Ｗを介してプレートに接続して３結としています。
出力トランスは、大電流を流すので手持ちのＦＸ５０-３．５Ｓを２次側のインピーダンス操作で負荷抵抗が１．７５ｋΩとなるようにしました。このトランスは、２００ｍＡまで許容範囲となっています。プレートキャップは、プレート損失が約６０Ｗと小さいので８１１Ａ用のタイト製の物を用いました。ソケットはＥｉｍａｃのＳＫ-５１０です。
電源部は、フィラメントトランス（特注）を別にして、フィラメント点火から１２０秒後に高圧がかかるようにタイムリレーをつけて高圧回路とは別回路にしています。高圧回路は、ＳＴ-３５０のブリッジ整流（１Ｓ２７１１×４）でチョークコイルは、ＭＣ３-３５０Ｄ、コンデンサーはダイオード側が東一の６３０Ｖ７５μＦフィルムコンで供給側がスプラーグの４００Ｖ３９０μＦの直列（１００ｋΩ５Ｗで分配）としています。

本機では扱う電流が、さまざまなのでケーブルの使い分けが必要です。つまり、音声部分にはモガミの０．５ＳＱＯＦＣ、一般配線はサーマックスのテフロンケーブル（ＡＷＧ２０）、５Ｂ３８のフィラメントは１．２５ＳＱの耐熱グラスファイバー被服線、１次側ＡＣ１００Ｖには０．７５ＳＱテフロンケーブルです。ケーブルのサイズと許容電流のデータを示します。

公称断面積		許容電流（Ａ）
ＡＷＧ　Ｎｏ．	ＳＱ（ｍｍ２）	ＭＩＬ-Ｗ-76Ｂ-ＬＷ，ＭＷ （80℃）	ＭＩＬ-Ｗ-16878Ｄ，ＴｙｐｅＢ＆Ｃ （105℃）
２８	０．０８	３	-
２６	０．１５	４	５
２４	０．２	５．５	６
２２	０．３	７．５	８．５
２０	０．５	９	１０
１８	０．７５	１３	１４
１６	１．２５	１７	１８
１４	２	２２	２３
１２	３．５		３３
１０	５．５		４５
８	８		５６
６	１４		７９

周期温度７５℃における許容電流表

現在馴らし運転中ですが、ゲインも十分あり余裕の再生音は、愛用のＲＥ６０４等の古典管とはまったく別次元の世界を醸し出してくれるアンプです。特に「海ゆかば」では、友竹正則氏の浪々と歌い上げる臨場感はすばらしく、母国の勝利を信じて散っていった兵士たちへの思いが伝わってきます。


＜おまけ＞
５Ｂ３８入手時の注意点
この真空管は、ノーゲッタ、ダブルフィラメントの真空管です。よって、①真空度が保たれているか？②フィラメントは全エレメントが生きているか？が、最低のチェック項目となります。テスターチャックでは、判りません。実際に定格でフィラメントを点灯してエレメントが輝度差なく灯ることを確認する必要があります。管壁の傷やくすみは言うに及びません

杨维中

[size=+1][size=+1]７T４０ブースターアンプ

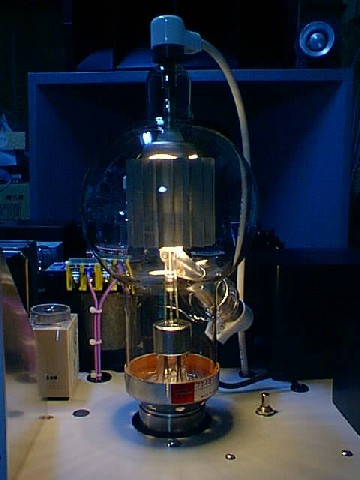

プレート損失1ｋWの直熱３極送信管、７T４０のブースターアンプです。いろいろと回路を考えましたが、結局大きさ？ゆえにブースタータイプとなりました。フィラメントは、トリエーテッドタングステンです。



[size=+1]＜規格＞

７T４０の規格については東芝送信管ハンドブックに記載されています。

基本定格
　・フィラメント：電圧～7.5Ｖ、電流～16Ａ、トリエーテッドタングステン多数並列
　・増幅率：35
　・使用位置：垂直
　・口金：上部および側部～Ａ14Ｓ（東芝のＲＤ-8、または低損失時には811Ａ用のものが使える）、下部～HV2002（いわゆる211のソケット）
　・冷却：500Wまで自然空冷、それ以上は強制空冷
　・グリッドリーク抵抗値：指定なし

Ｂ級Ｐｕｓｈ-Ｐｕｌｌ動作例（２管の値）
　・プレート電圧：6000Ｖ
　・グリッド電圧：-160Ｖ
　・プレート電流：100～830ｍＡ
　・グリッド電流：40ｍＡmax
　・負荷抵抗：14.8ｋΩ（Ｐ-Ｐ間）
　・励振電力：12Ｗ
　・出力：3100Ｗ

と、ここまでが、東芝の詳細な公式規格表からの抜粋です。これでは概要はわかりますが、オーディオアンプとしては大きすぎてもてあましてしまいます。そこで、特性曲線からいくつかの動作例を計算してみました。

動作例
　・プレート電圧：1000Ｖ
　・グリッド電圧：-12.5Ｖ
　・プレート電流：100ｍＡ
　・負荷抵抗：6.4ｋΩ
　・出力：29Ｗ

本機の動作（その1：A2級シングル）
　・プレート電圧：1100Ｖ
　・グリッド電圧：カソード抵抗に150Ω
　・プレート電流：70ｍＡ
　・負荷抵抗：7ｋΩ（ＦＸ50-7Ｓを使用）
　・出力：約25Ｗ

本機の動作（その２：A2級シングル）
　・プレート電圧：1200Ｖ
　・グリッド電圧：カソード抵抗に150Ω
　・プレート電流：80ｍＡ
　・負荷抵抗：7ｋΩ（ＦＸ50-7Ｓを使用）
　・出力：約30Ｗ


[size=+1]＜本機の概要＞

回路構成は、H-５S（５ｋΩ：８Ω）の２次から信号を受けて７T４０に入ってFX５０-７Sにつながる簡単な回路です。この方式は、ごく普通のブースターアンプの回路です。７T４０の増幅率が３５と程よく、感度は良好です。出力管とトランスを延々と連ねた佐久間式？ではありません。念のため記載しておきます。これでも４８ｃｍ×２９ｃｍのシャッシが狭いくらいです。本機の特徴は、高圧の１次側にスライダックを設けて電圧調節できるようにしたところです。動作電圧を変えることで、ある程度の調節ができます。
５Ｂ３８のアンプと同様に、フィラメントトランス（特注）を別にして、フィラメント点火から１２０秒後に高圧がスタンバイするようにタイムリレーをつけて高圧回路とは別回路にしています。ノーゲッタの大型送信管では、フィラメントを先に灯すのは当然の手順です。最近では、オムロンの任意時間設定タイマーがオークションで安価に出品されているので、入手は簡単です。ちなみに正規に購入すると￥10000近くします。

本機では扱う電流も電圧も、さまざまなのでケーブルの使い分けが必要です。つまり、音声部分にはモガミの０．５ＳＱＯＦＣ、一般配線はサーマックスのテフロンケーブル（ＡＷＧ２０）、7T４０のフィラメントは電流が１６A流れるので２ＳＱのテフロンケーブル、１次側ＡＣ１００Ｖには０．７５ＳＱテフロンケーブルです。高圧の引き回しには、手持ちのDEARBORN WIRE & CABLE VW-1 AWM STYLE 3239 E-31467（150℃ 40kV）というシリコンゴム皮膜の耐圧40ｋVの銀メッキ銅線を使いました。現在、愛用のＲＥ６０４アンプにつないで慣らし運転中です。２４５のアンプでもやってみましたが、エネルギーが高域よりになり今ひとつだったので、RE６０４にしました。今までRE６０４で押し切れなかったパワフルな曲が、エネルギッシュに再現されています。


＜おまけ＞
７T４０入手時の注意点
この真空管は、ノーゲッタ、並列多数フィラメントの真空管です。よって、①真空度が保たれているか？②フィラメントは全エレメントが生きているか？が、最低のチェック項目となります。テスターチャックでは、判りません。実際に定格でフィラメントを点灯してエレメントが輝度差なく灯ることを確認する必要があります。放送局のAM送信機の終段で使われていたようで、放出品をよく見かけます。この場合、ある程度の管壁の汚れ（部分的に茶色になる）はやむを得ません。５T３０の場合も同様です。


[size=+1]＜７T４０を５T３０に変えてみる＞



本機は電圧可変型のブースターアンプであることから、出力管を７T４０からプレート損失４５０Wの５T３０に変えてみました。５T３０は米国名称を４５０TLと言います。外形は７T４０とはほぼ同じ大きさですが、①プレートのフィンがない、②グリッドの引き出しが短い、の２点が異なります。フィラメントは、電流値が少し小さく７．５V１４Aでトリエーテッドタングステンの並列多数張りで、増幅率は18です。詳細は、東芝送信管ハンドブックに記載されています。以下に本機の動作条件を示します。

本機の動作（A2級シングル）
　・プレート電圧：950Ｖ
　・グリッド電圧：カソード抵抗に150Ω
　・プレート電流：80ｍＡ
　・負荷抵抗：7ｋΩ（ＦＸ50-7Ｓを使用）
　・出力：約25Ｗ

特に問題なく動作し、その音色は７T４０よりも若干ですが低域にエネルギーが膨らんだ感じがしました。どちらのほうが良いかと言うのは愚問です。そのときの気分で差し替えて楽しんでいます。

杨维中

[size=+1][size=+1]８４５/２１１コンパチブルシングルアンプ

直熱３極管の代表とも言うべき８４５と２１１の両方が使えるコンパチブルアンプです。欧州管ドライブのトランス結合と５ＡＲ４のブリッジ整流で、馬力のある再生音を聞かせてくれます。




ＭＨ４-ＭＬ４-入力トランス-ＣＵＥ８４５の構成で、出力トランスはタンゴのＦＸ５０-７Ｓです。整流は５ＡＲ４のパラでブリッジを組んでいます。この構想はかなり以前からあったもので、ついに実現しました。

杨维中

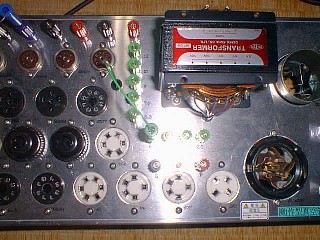

動作型真空管試験機






[size=+1]＜本機の概要＞

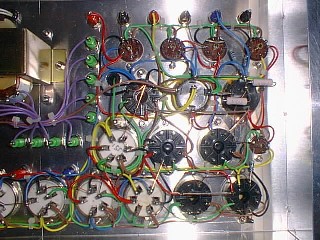

本機は、３台の定電圧電源と組み合わせて実際の動作条件で電流値を測定する測定器です。本体はヒータートランスとソケットを並べただけの簡単なものです。グリッド回路の引き回しでは高Gm管の場合は発振することもあるので、抵抗の挿入と配線の引き回しで発振しないよう工夫してあります。ヒーターは、2.5V-4V-5V-6V-6.3V-7.5V-10V-12Vと私の良く使う真空管にあわせてあります。測定可能な真空管は、ピンコネクションさえ合えば大抵のものは測定できます。たとえば、6L6系列、6SN7系列、75系列、WE310A系列、42系列、807系列、2A3系列、811A系列、211系列、RL12P35系列、PX4系列、PM24D系列、MH4系列、6RA8系列、12AU7系列、6BQ5系列、6AQ5系列、等々です。定電圧電源をつながずにヒーターのみを点灯させることでエージングも可能です。トップの画像は、ムラードのMZ-05-20をエージング中です。

wzm166

比国内的成品机漂亮.
