新做的100V电源插座！

digiguile

家中有2台100V的MD机，一直想弄一个优质的带100V输出的小型电源插座，但是成品没有自己满意的，怎么办？——DIY！:victory:
用料：
1、外壳选用2毫米厚的7系铝合金板
2、日本丰澄产的300W隔离牛，带2台MD机足够了。
3、COOPER医疗级电源插座，用红、白两色来区分220V和100V。
4、内部导线选用特氟龙包裹镀银OFC电源线。
5、台湾产LEGO电源尾座。
6、台湾产电源开关。
7、国产永明电压表。
8、不锈钢、黄铜螺丝。
以上材料都是大家熟悉的，质高价优！

[ 本帖最后由 digiguile 于 2009-5-14 13:53 编辑 ]

suisheng

交易区新帖推荐

裸照呢？

ypx11212

建议220V输出插座另外设置,
否则插错的话,鸡鸡绝对死窍窍[s:18] [s:18] [s:18]

胆细胞

螺丝少一些好看了[s:97]

digiguile

原帖由 ypx11212 于 2009-5-14 15:06 发表
建议220V输出插座另外设置,
否则插错的话,鸡鸡绝对死窍窍[s:18] [s:18] [s:18]

呵呵，所以要看仔细，红色插座是100V，白色插座是220V，不能插错！:victory:

digiguile

交易区新帖推荐

原帖由 胆细胞 于 2009-5-14 15:10 发表
螺丝少一些好看了[s:97]

螺丝多的目的是为了提高连接密实性和强度，这样能够提高机壳的整体刚性，提高机壳的谐振抑制能力，毕竟里面还有一头会震动的牛！:victory:

[ 本帖最后由 digiguile 于 2009-5-14 16:11 编辑 ]

pdbs

楼主好手艺啊，可以帮我做个吗?

digiguile

没时间再做了，做一个周期很长啊！[s:18]

digiguile

上内部图啦！先上牛！丰澄产的隔离牛大家都熟悉了，不多介绍。要说的是为了提高接触点的导电性能，我把原机的铁质连接螺丝和垫片都换成黄铜的，并把与螺丝连接的绕组抽头铜线用砂纸擦光后再用铜螺丝旋紧！

liupeng666l

[s:20] [s:20] [s:20]

digiguile

内部设计采取全封闭式（最初的设计是底部加一个电源净化电路，但是后来考虑到这个东西对音质的影响还有争议，就先不设置了），采用2个隔板使隔离牛、插座组、净化电路均各自独立相互屏蔽，避免电源进线与插座接线间的干扰。在底板和两个隔板上都贴上阻尼毛毡（沃尔玛有售），吸收机壳的震动。:victory:

digiguile

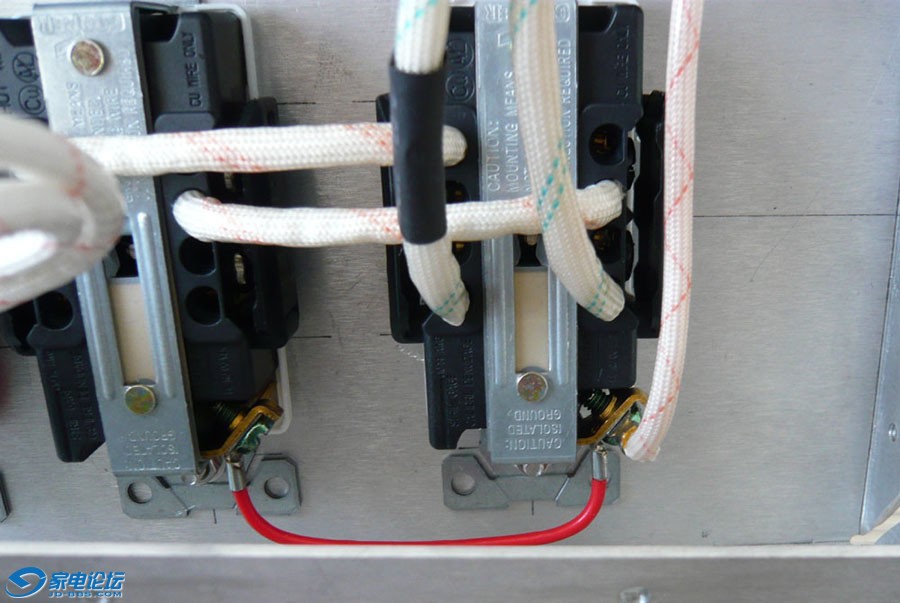

插座采用COOPER 8300系列，分离式地线，做工精细，接触点紧密，价格适中，一句话：正经玩意儿！[s:48] :victory:
220V接白色插座，接地线；100V接红色插座，不接地线。

849253340

[s:38] [s:38] [s:38] [s:38]

rong769

请问楼主，电源插座的孔用什么工具开的，怎样开？

digiguile

原帖由 rong769 于 2009-5-18 13:32 发表
请问楼主，电源插座的孔用什么工具开的，怎样开？

先用电钻开边孔，然后用小型手锯锯开孔，再用钢锉休整孔的边缘。:victory:
