维修索尼 R909. 小修解决大问题。读盘困难简单维修

boyjoe

家有一台R909，读盘困难，不能录音，录音表现为自动关闭，拆开看过排线，没问题。当单方机使用，读较差的盘就有点挑，读盘时间很长，当中还会经常中断。


今晚无事，又拆开来看看，因为前一张盘实在是不太好读，想起以前一个老法师曾经在我面前拆开过维修过“光头组件和滑杆”之间的连接铜片，这个铜片用于固定光头在滑杆上，铜片顶部的一个凸槽，卡在滑杆的轨道里，滑杆旋转，轨道承载铜片的受力，从而带动光头组件。把上面污垢擦干净，光头就左右滑动自如了。

R909先拔出电池盖，先拆背壳，五个螺丝，背面壳子拆开之后，卸电路板，电路板也有五个螺丝，一个固定电池塑料框架的比较长，然后拔掉三根排线，俩个排线是在电路板外面的，把卡子往外推，就可以拔掉排线了，最后一个排线，是在里面的，用于连接电路板和光头组件，拆开来之后，就可以看见光头组件了，如图，上面有个很大的螺丝，直接卸下来。

我拆下后，就看到该铜片正面很多铜锈了，一些污垢，用WD40擦洗，并且把滑杆也用WD40擦了一下，用手拨动光头组件，很灵活，这样就好了。然后安装上铜片，这个也很简单，上面有个限位突起，很好装，装好之后试验一下光头组件能够滑动。

然后，街上光头组件的排线，这个排线拆得时候卡子是往上扳的，和背面的排线不同。装好光头组件的排线，然后安装外面的排线，用镊子，拧上五个螺丝，安装，试验。读盘飞快............................................一点问题都没有，试验录音，完美。

本来一直以为光头问题，想不到清理一下那个铜片就可以了，节约180+，同样类型的R900也可以这样维修，不过有的机器真的是光头损坏了。

很多东西，还是需要自己实践下的。

boyjoe

[s:95]

yujing

维修索尼 R909. 小修解决大问题。读盘困难简单维修...回覆對那些動手強的機子用戶來說是一個不錯很理想清理機子光頭主件以及機械滑竿,齒輪,銅片,所有的機械內部灰塵..塵埃.是可以解決些燃眉之急...不過也不是所有機子都能仿效..具體的看1機子情況而定..使用機子的原理灰塵...免摔和嚴重碰撞這些問題就可以相對避免..愛惜你的機子實質延年益壽

dudujinjin

好文
学习了

dudujinjin

多点图就更好了
哈

boyjoe

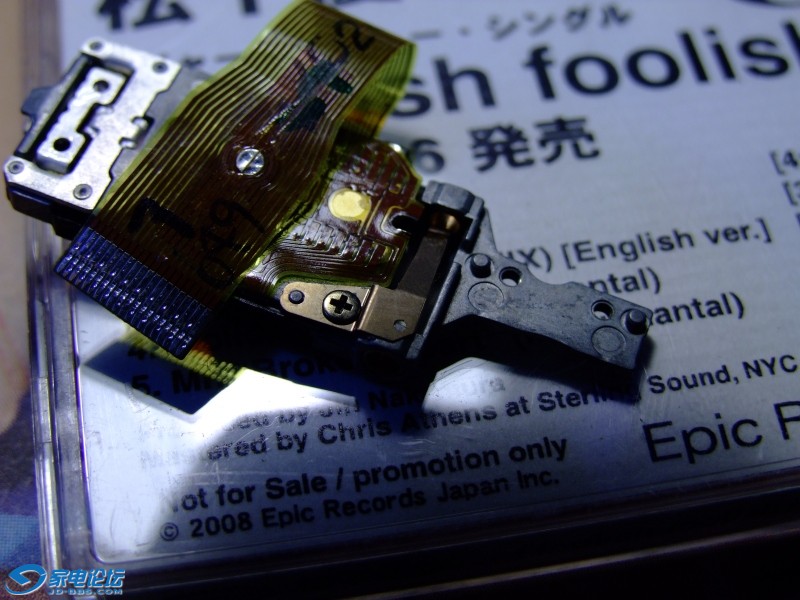

等想到拍照片的时候机器已经能正确运转了，就拍了一个报废光头的照片，就是上面那颗深色的螺丝，很特别的那颗。

f_coco

这帖子得顶！很多问题，只要我们肯动手，胆大心细，都能解决！[s:6]

boyjoe

:funk:

boyjoe

收到一台n1也是如此处理，拆掉那块铜片，擦干净，电机和光头就能运动了。

boyjoe

翻页吧

chensir

n1和r909 光头通用吗 我的n1机器读盘轴轮声音很响 录碟跳音，现在一录就disc erro碟报废。请高手指教啊。

boyjoe

好像看起来差不多。具体没比较过，不过看起来非常类似。

n1的话你也可以像我909一样拆开来擦一下，n1我拆过，比较好拆。不过还是要小心点。那根轴和铜片擦干净就可以啦。

yujing

n1和r909 光头通用吗 ...回覆..N1以下機型光頭都通用...排線也通用..不過都壞排線..首先那天你的機子錄音不成...首先光頭先老化所致或偏位..然而排線斷了..造成無法錄音或直接就是完了空盤...如果讀盤很順利不咔,讀碟很快..直接更換排線得了...如果讀盤不順暢,那就得把光頭一起換了

goyaline

那个boyjoe的id，淫威之下几成尸体，哈哈哈哈

引导

谢谢，楼主，我的红色的R909也是这个毛病。。。现在已经好了
