  好不容易找到一些国外制作低频陷阱的图纸,特贡献出来与各位分享!

评分

参与人数 1威望 +1 金钱 +38 收起 理由
乐林8t + 1 + 38 我很赞同

查看全部评分

回复

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:03 | 显示全部楼层
小格内填 25mm 厚吸声棉。
    共振频率计算:
    Fr = 508 x [SQRT (P / d.e)]
      这里 P = 穿孔率
             d = 箱子深度,cm
             e = 面板厚度 + 0.8孔径, cm
    穿孔率这样计算:
    P=78.5(d/D)^2
      这里 D = 孔中心距,mm
             d = 孔直径, mm
          |--D--|
        --O     O
        |
        D
        |
        --O   ->O<-d
    填入吸声棉后,会影响理论计算值。

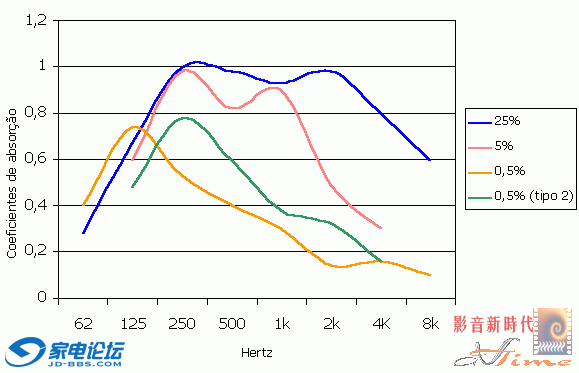

    下表是一个典型的吸声性能。用了三种不同的穿孔率:0.5%(吸低频)、5%(吸中低频)、25%或以上(宽频)。最后一行,盒子深只有5cm,面板6mm厚穿孔率0.5%,充填50mm高密度玻璃棉或岩棉。
可调吸声器模块 (穿孔板).gif
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:04 | 显示全部楼层

继续

频率图
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:05 | 显示全部楼层

三角形低频陷阱

两个陷阱叠起来,对 80-100Hz的吸声相当好,可以到1赛宾(100%)。低于这个频率 (低约一个倍频程)效果也较好,但计算困难。
音联邦
回复 支持 反对

使用道具 举报

24

主题

2079

帖子

13

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
10
注册时间
2008-11-26
QQ
发表于 2009-4-9 21:07 | 显示全部楼层
楼主辛苦了[s:21]
香港弦声音响
回复 支持 反对

使用道具 举报

40

主题

3775

帖子

85

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2005-7-8
发表于 2009-4-9 21:07 | 显示全部楼层
[s:20] [s:20]
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:10 | 显示全部楼层

圆柱体低频陷阱

简单易做
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:13 | 显示全部楼层

平板吸声器

低频吸声器
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:14 | 显示全部楼层

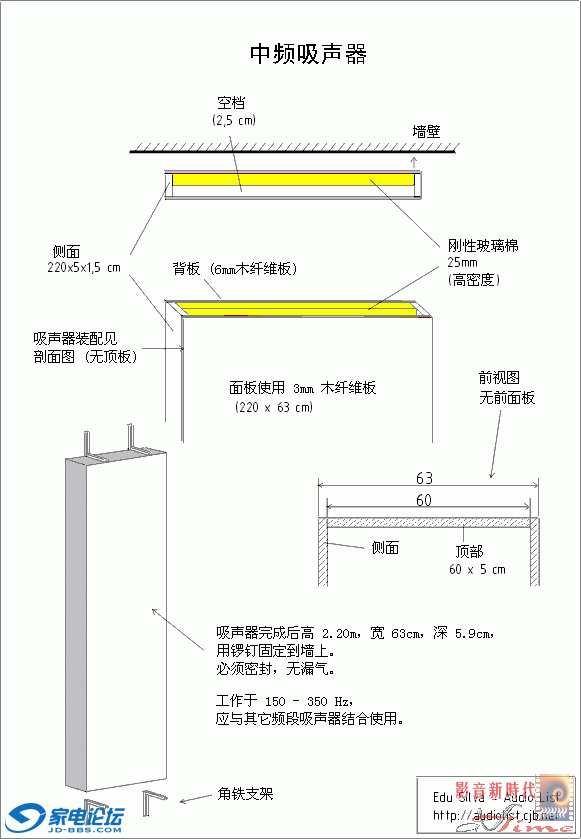

平板吸声器

中频吸声器
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:17 | 显示全部楼层

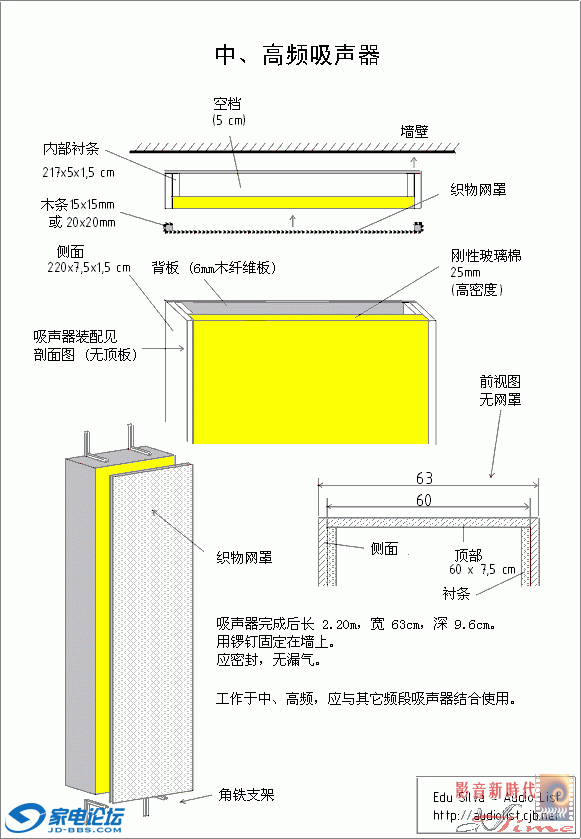

中高频吸声器

中高频吸声器 (总厚度 5cm)的吸声特性,用4mm纤维板。
频率
125 250 500 1k 2k 4K
无吸声棉 0,30 0,36 0,20 0,19 0,12 0,05
有吸声棉 0,40 0,50 0,40 0,24 0,14 0,05
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:18 | 显示全部楼层

频率

中高频吸声器频率
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:20 | 显示全部楼层

宽频吸声器

宽频吸声器
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:21 | 显示全部楼层

放在墙角

宽频放在墙角有最好的效果
回复 支持 反对

使用道具 举报

55

主题

1688

帖子

37

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2008-9-18
QQ
 楼主| 发表于 2009-4-9 21:24 | 显示全部楼层

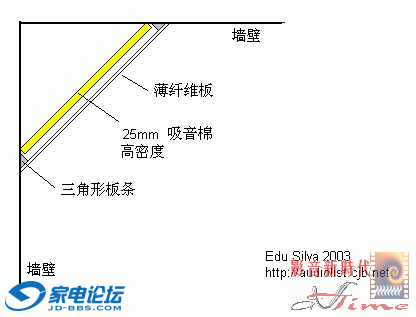

角落薄膜吸声器

另一种三角形陷阱。使用木质纤维板做面板,反射更多的声波,只吸低频。
回复 支持 反对

使用道具 举报

40

主题

3775

帖子

85

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2005-7-8
发表于 2009-4-9 21:25 | 显示全部楼层
收藏了,真不错[s:21] [s:21] [s:20] [s:20] :victory: :victory:
