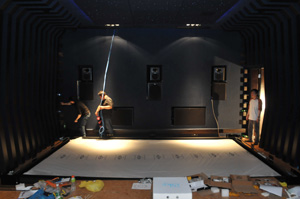

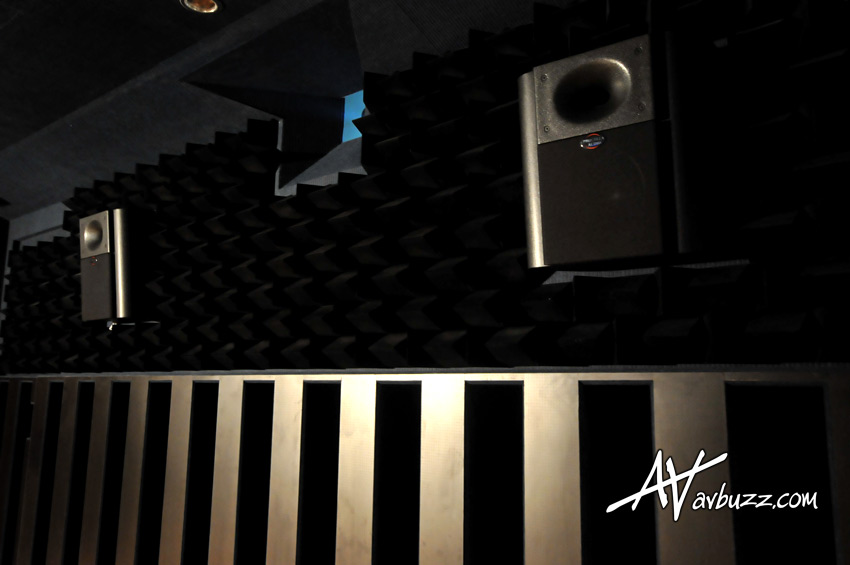

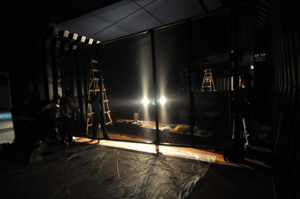

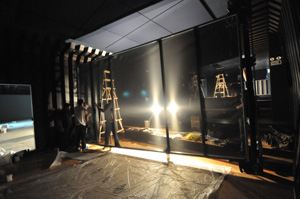

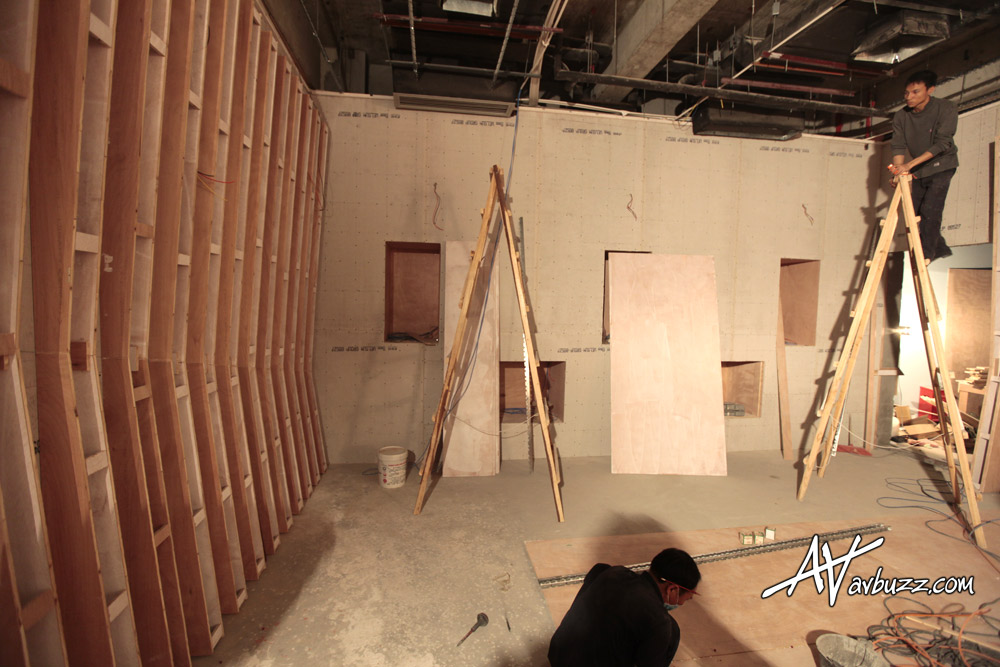

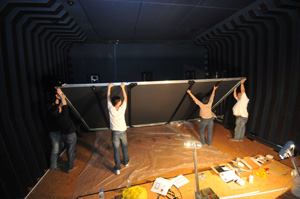

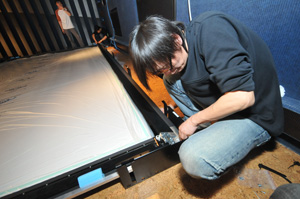

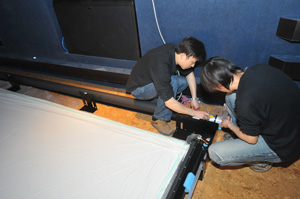

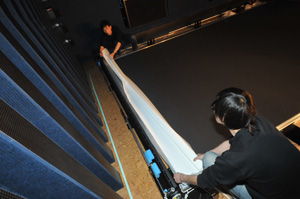

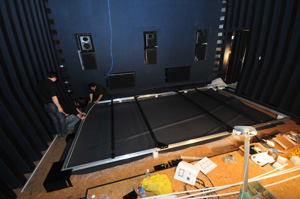

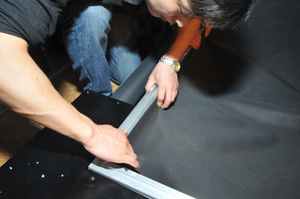

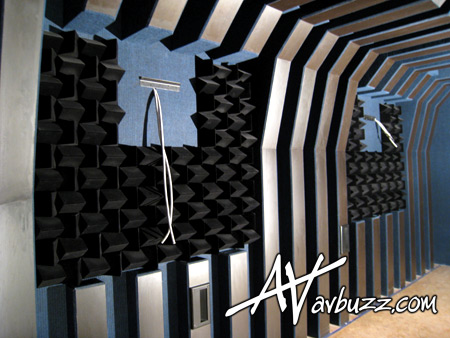

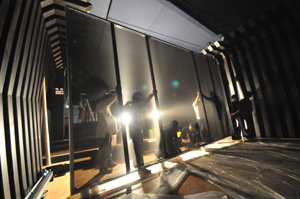

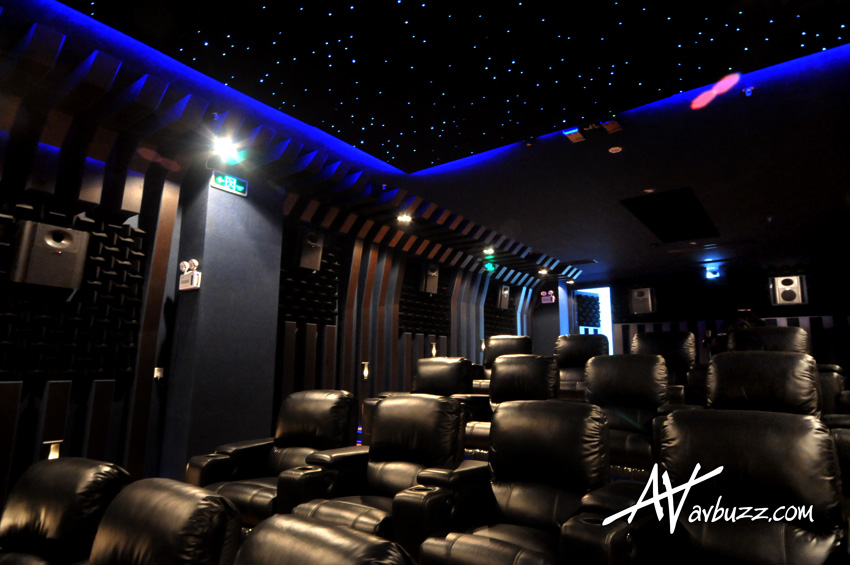

四百万影院 第二篇 面积与布局 发布日期 : 2009年 4月1日 图 / 文 : 巴斯 上回讲到刚完成组装的 236" 透声幕，暂时安放在地上，接下来就是把投影幕挂到音箱前面去了。 但有一个非常重要的工序要先完成，方可把拉个巨幕挂上去。 调声 放上投影幕之前，先把前面三只主声道音箱效果调校好，方可以把投影幕挂上， 因为投影幕是属于固定幕，加上超巨形，不可能轻易移动，所以必需调好声效或所需最佳角度，先把透声幕挂上。 经过细心调校的程序，音箱调校到合适的角度，确保不需要再移动音箱，就把透声投影幕挂上去。 透过以下的 gif 连环图，可大约猜想到，这个投影幕选用不同画面比例，实际运作时，几个不同画面比例变化。 面积1000尺（约等于90多平方米） 这个房间完成后是约 1000尺面积，要做到声音效果达到收放自如的程度， 必需要在结构上花大量功夫和心思，而隔音或吸音物料，房间结构，或是音响器材质素，都是扮演着重要角色。 这个 400万影院工程，是由国内 Epos工作室和米乐中国 一起合作打做， 对声学工程和声学物料非常熟识的Epos ，是负责今次整个工程技术和设计。 Epos除了为很多家庭影院发烧友建做发烧房外，就连上海杜比实验室和 联想 官方影音视听室， 都是邀请Epos来设计打做，可见他受到认同的程度，今次我和 avbuzz.com 读者，有幸可以见识一下这个工程。 油性挂件天花 图中画面，是站在房间的中间位置拍摄，身后是今日的投影幕位置，而正前方是他日摆放投影机位置的方向。 这个假天花是用上了很多心血在内，因为这个天花，先天有排水管，水管不时会有大量水排放，喉管发出很多不必要的排水杂音， Epos 用分贝器录得这一些喉管，在最恶劣的情况下，居然有高达100分贝的杂音出现，于是他设计这个假天花时， 以四层三文字隔音方式建做这个假天花，而且以油性挂件方式，把假天花和水泥层分隔开，达到隔绝这些杂音效果。 FC板 图为工人正以FC板进行封顶的实况，FC板又名纤维水泥加压板，板材是以万吨压机加压而成， 好处是密度极高，由于她无吸收能力，所以常用作为隔声材料，也能抗风化，属于不燃性质物料，用火直接燃烧，也不会产生有毒气体。 就算摆放在长期湿气大的地方，依然能保持其隐定性，不会澎涨变形。 在家庭影院用途上，她比石膏板更优胜之处，是她不会产生石膏板的薄板共震效应。 以上优点，就是Epos选用FC板，放在这个房间的主要理由，但FC板售价可是石膏板的两倍啊~~ 龙骨 接下来，我们来一个大转身，现在身处位置，身后是属于投影机位置，正前方就是投影幕的位置。 大家也应该见到墙身上有几个长方型孔，这是他日放上音箱的位置，为日后放入音箱后，再把透声投影幕盖上去使用的。 再走到靠近投影幕那一边，去看清楚一下这一些龙骨的样子 。 Epos第一日来到工地视察时，单是和工人交谈，所发出的声音，就像在大大的山洞叫喊一样， 拍打手掌所发出的声音，更加可清楚见到问题有多大，Epos当然要把这一些问题利用结构物料完全解决吧。 而图中可见，工人正刚开始为墙身，建做一格一格结构的龙骨，作为放入吸音绵固定位置。 欧盟吸音绵 图中所见，龙骨内粉红色吸音绵，并不是一般所用的吸音绵，Epos所采用是属于欧盟吸音绵， 好处是她的密度比重准确，所以没有空腔效应，吸收声音的程度，比普通吸音绵准确好多，对Epos操控声音变化有主导作用， 而且这个物料无毒性，属于绿色环保物料。 你还记得我家发烧房的正墙，即扩散板背后，同样都有工地的龙骨，也同样在龙骨内填满吸音绵， 但最大的不同是我所用的只是普通玻璃绵(黄色)，我还记得装修工人完工后，要用火水清洗他们的手，因为大量玻璃绵留在他们的手上， 有部份玻璃绵会插在他们的皮肤表面，使他们痛的呢~~~而Epos所用的是欧盟吸音绵，就没有这个问题了。 这图中所见位置，是投影机和后中置音箱位置。 图中就是Epos所用上，属于无毒性，绿色环保物料，欧盟吸音绵。 扩散阵列 图中所见，是属于身后是投影机，前面是投影幕的位置，现在我们要留意两边侧墙的结构。 在视觉上是一条条粗木条所做成，但留意粗木条并不是以实心木所做成，而是用间格方式组成。 这个结构，Epos称为扩散阵列，意思是利用扩散体组成阵列，很多人都用过， 但Epos所用的扩散体，有别于普通的扩散体，他是针对现场而度身订做的。 扩散体是Epos画图给工人现场打做，而且扩散体是阔窄不一的形态， 加上每一格中空的位置，最后会放入刚刚提到过的欧盟吸音绵，每一格都会填得满满， 而当填满后，就会以微孔吸音板封口，而左右两边再包上一层聚脂纤维。 封口 图中所见，就是扩散阵列正面封口所用的微孔吸音板，而左右两边和墙身其他位置，再用蓝色聚脂纤维贴上， 大家也会见到扩散阵列行与行之间是一行凸一行凹，而且有不同角度的扩散面，不像我家所用的一条木条直上直落， Epos这个做法，目的是为了对付来自不同声音频率，扩散阵列的好处，就是又可吸收，又可反射之用。 拍摄这图片时，刚好天花位置的 扩散阵列 放入欧盟吸音绵， 所以大家可见到填入粉红色吸音绵的样子，当所有中空的扩散阵列填满后，就会封板。 现在背靠投影幕，面向投影机再影一张呢~~~~ 以这张图中所出现的工人作为比例，大约可猜想到尽头的投影机和身后的投影幕距离很远， 而同样可以猜想到左右两边墙距是多小。 装修工人也是依照Epos的要求而做，扩散阵列完成品，充满艺术气色， 就连装修工人也觉得有很大的满足感。 音箱 讲完扩散阵列之后，接下来留意右手边墙身有长方洞，是用作放置左中右三个主声道和两个低音炮之用。 这幅墙是以两层水泥砖所建成，再在上面加上一层无吸收能力的FC板。 建做这几组音箱室，可以达到分隔各自音箱，不会互相影响到对方。 待续~~~~~~~~~~ |
