因地制宜，勤俭节约，200元自制2.35：1幕布，超宽银幕大画面震撼享受

amingdvd2002

由于原来使用的100寸电动幕布（1500元）表面凹凸现象越来越严重，画面移动过程中产生波浪现象，另外投影机由于黑位不足在播放2.35：1的影片时候，上下产生2条恼人的灰边，十分的不爽，而成品的2.35：1的幕布又是天价，而且不能切换到16：9的状态，XBOX游戏画面以及部分电影也是16：9，但多数的电影又都是2.35：1，这就要求幕布能很方便的从16：9切换到2.35：1，因此改造幕布迫在眉睫！关于这方面的想法都是出自本论坛板块“MEGA"兄的灵感！
当游戏或16：9的电影播放时候取消上下灰边阻挡版，当播放2.35：1的电影时候即插即用式的装上灰边阻挡版，幕布就成了2.35:1，背景全黑，感觉会十分的爽（YY）[s:89] 当然不希望再看到象电影黑暗骑士那样类型不停切换比例的电影[s:97] ！
自制当然要便宜，而且不需要别人太多帮助，完全依靠自己的业余水平的能力！
材料：选用2.44米*1.22米的（大约2厘米厚）装潢用的美工板+同样长度的普通三夹板（厚度3MM）左右+黑白亚光喷漆，所用的材料是在市场上很容易买到的，而且价格不高，应该能控制在300元以内。美工板比较厚，不容易变形，现在用的幕布已经表面有凹凸现象了。用来阻挡灰边的三夹板高度根据实际投影灰边的尺寸实际丈量一下就可以定下，关键是薄、轻，很容易的就用夹子固定在美工板上，采用喷漆自己就能将材料做成黑边和白色投影面！方案就这样定了！至于字幕的问题再说一下：MEGA兄采用的是PS3播放机，可以利用字幕设置高度+调整投影机高度来完成2.35：1的画面，而我现在是利用HTPC来实现高清的播放，软件是终极解码，对于字幕的调整很容易，只要按“ctrl+【  或ctrl+】就可方便的来调整字幕的高度，上下的灰边用阻挡版来实现而不用去调投影机了！
设想过程就是这样的（问题是亚光白色喷漆是否合适做投影面？）[s:33]，为了保险起见，避免白辛苦，想办法模拟一块白色油漆面的投影效果，买油漆先刷一块是比较实际的，但如果效果不好，那就浪费了，那先用A4纸张贴在墙面上，将灰幕上升一半，下一半用纯白A4纸张贴上，这样就可以比较出灰幕和纯白墙面或白色油漆面的实际投影效果！见照片所示意！
从投影画面来看，给我的感觉居然很不错，纯白纸面的画面很鲜艳明亮，很让我吃惊，但缺点也是很明显的，那就是画面有点发虚，而看灰幕的表现则没有发虚的感觉，但色彩比较暗淡，这可能和我低档幕有关，但色彩鲜艳是我所喜欢的，这一重点也坚定我继续改造下去的决心！！:victory:
既然直接投纯白白幕的效果已经肯定，那么就要最大限度的减少白色幕布散光的缺点，而灰幕所固有的特点很好的解决了散光的问题，那么制作的颜色不能是纯白的，因此采用浅灰色的油漆，上网一查，多乐士5合1装或立邦乳胶漆1公斤装的60元~70元，在成本控制范围内，方案就先这样决定了，如果投影效果不理想，可以再用其他浅色乳胶漆再刷一次，自己弄也方便！！[s:97]
下面是模拟纯白幕布和灰幕的对比照片，相机不太好了，但可以区分效果！！

[ 本帖最后由 amingdvd2002 于 2009-6-8 12:48 编辑 ]

amingdvd2002

交易区新帖推荐

开始做设计！
美工板的外形尺寸是2.44米*1.22米，外框必须按16：9的比例进行制作，左右黑边考虑2*2cm，这样画面的净长度为2.4米，高度按16：9换算，就是1.35米，再加上下黑边2*2cm，就需要1.39米，TNND，美工板的高度才1.22米，少了17cm，这个就麻烦了，要么再买一块板，裁2条9cm的边镶上去，但这样做太麻烦，而且时间久了那条缝隙会反射到投影面！要么妥协一下，直接做成2.35：1，在玩游戏和播放16：9的电影时用原来的幕布（电动），在播放2.35：1的电影时候，将电动幕布收起来，好在平时玩游戏的时间少，看2.35：1电影的时间相对较长，那么自制幕布直接固定在墙上，平时的样子也挺好看的（再YY一下），当需要16:9模式时候再将电动幕布放下来，这样算下来，投影面的高度就是2.4/2.35=1.02米，1.22米-1.02米=0.2米/2=10cm，因此上下黑边的高度就是10cm，但自己用CAD按比例画了一下，上下各10CM的黑边和左右各2厘米的黑边显得不太协调，如果上下黑边采用各5厘米的话就显得比较协调，整个幕布的黑边协调问题也很关键，最好左右比例也能是2*4厘米，但这样画面就显得有点缩小，和预期的尺寸有点距离！因此板材的高度必须裁剪掉10厘米，但2CM的美工板的裁剪需要锯床才能啊，把那么一块东西拿到工地上，也不方便，我想把这一施工能放在家里作，因此取消美工板，看了看墙面，恩不错，很平整，拿就采用一块3mm的普通三夹板，油漆涂刷一样的，重量也轻，安装方便直接用铁钉定在墙面上，价格也便宜不少！用美工刀就可以自己裁剪[s:20]:victory:
尺寸按照2.35：1进行放样，画面净面积为2.4m*1.02m，裁剪10cm高度后外形尺寸为2.44m*1.12m，按照1寸=2.54cm，这样的画面是108寸[s:18]

[ 本帖最后由 amingdvd2002 于 2009-2-13 19:26 编辑 ]

amingdvd2002

尺寸图(CAD效果图不错）[s:97]

[ 本帖最后由 amingdvd2002 于 2009-2-13 19:32 编辑 ]

amingdvd2002

购买材料清单：2.44*1.22米的三夹板1块+亚光多力士或立邦乳胶漆1桶+长毛滚筒刷子1个+砂皮纸2张
大清早就去买材料了，价格:三夹板70元，多乐士白色内墙乳胶漆5公斤装110元，滚筒刷子10元，总共190元，甲板叫三轮车送来10元，共200元
由于浅灰色乳胶漆没有，可以加点专用调色剂，黑色的3元/支，可以调出不同的灰色！

[ 本帖最后由 amingdvd2002 于 2009-2-14 11:25 编辑 ]

amingdvd2002

先裁剪上下两边，1.22-1.04=0.18/4=0.045米，这样的话投影长度为2.44米，高度为1.04米，四周用裁剪下来的料再围成宽度是4.5cm的黑边！

[ 本帖最后由 amingdvd2002 于 2009-2-14 11:25 编辑 ]

amingdvd2002

交易区新帖推荐

白色色乳胶漆按20%左右兑水搅拌并逐量参加黑色墨料直到合适为止，先刷第一层底胶，略干后刷第二层，最后刷面漆，最后一层面漆要求平整不起泡，对于我这个业余选手难度教大[s:14] [s:14] ！！最后涂刷好的表面均匀的有些颗粒状，这个和家庭装修的墙面涂料还是一致的，所以就这样涂刷完毕！！[s:18] [s:18]

[ 本帖最后由 amingdvd2002 于 2009-2-14 19:42 编辑 ]

amingdvd2002

上下左右黑边喷漆考虑到万一喷到投影面上前功尽弃了，所以先暂时不弄黑框，先挂上看看效果！！照片为涂刷后的幕布表面，第一张是远距离观看，第二张是近距离特写（颜色发红是因为打的灯光）

[ 本帖最后由 amingdvd2002 于 2009-2-17 19:56 编辑 ]

amingdvd2002

安装在墙上的效果图

[ 本帖最后由 amingdvd2002 于 2009-2-14 19:44 编辑 ]

amingdvd2002

实际播放2.35：1效果屏摄图（字幕已经调整到画面中）
先来张电影画面效果图，大家鉴赏一下！！！:victory:

[ 本帖最后由 amingdvd2002 于 2009-2-17 19:14 编辑 ]

amingdvd2002

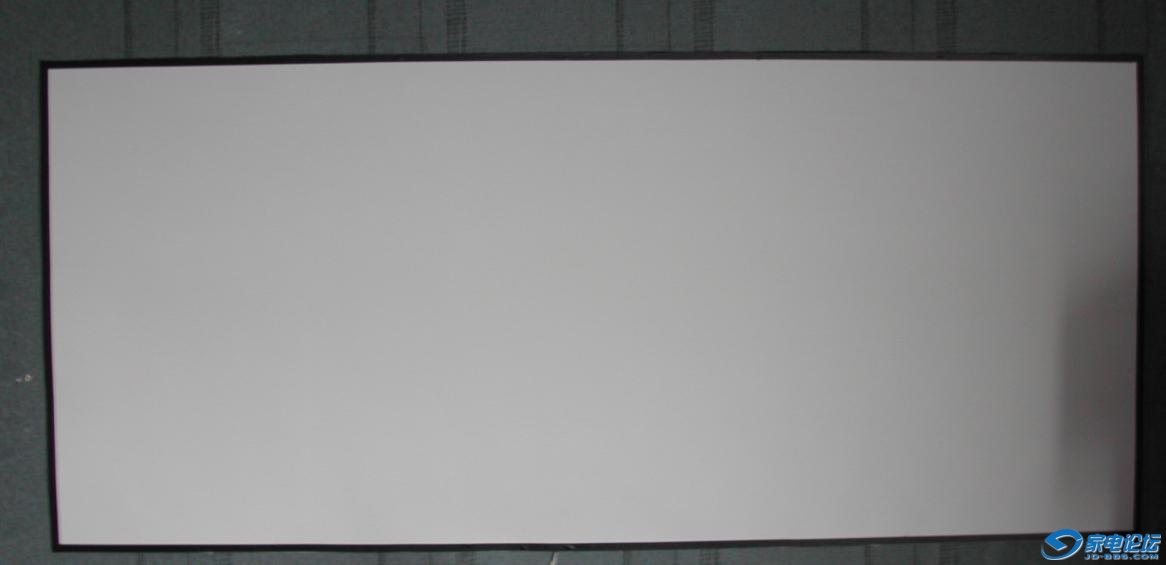

四周围上2CM的黑色电工胶带！原来设想上下2边的黑色边框是4.5CM，无奈投影由于梯形校正，产生的画面出现了非矩形，因此只好将上下黑边宽度调整为2CM（以后安装投影机最好能安装在正中间，尽量不使用梯形校正，这样的画面不会变形）

[ 本帖最后由 amingdvd2002 于 2009-2-17 18:21 编辑 ]

fzhhq

000000000

amingdvd2002

借了个400万像素的照相机，采取纯白纸面，自制幕布和灰幕所组成的三色块，对投影画面进行比较！
从这2张照片可以区分出三色块之间的区别：白色纸面比较鲜艳（但影片播放在暗场景时候就有发虚现象），灰幕黑位比较沉的下，而自制灰幕则介于2者之间而略接近灰幕，因此这次制作所采用的灰色基调基本正确（实际刷漆过程是5次，第一次是底漆不加黑色，以后采用逐渐加黑色调料，即4个灰色色卡，并一一投影比较，所以这次制作过程还是比较辛苦的[s:18] ）

[ 本帖最后由 amingdvd2002 于 2009-2-17 19:42 编辑 ]

yekai

这帖一定会火。先占位置。

我本来以为你会在镜头这边上下两块砖头挡光。（或别的材料）。
然后在幕布那边做两条黑布挡成2.35：1.
看16：9的时候，用别针把黑布别到屏幕的上方（或下方）成16：9.
（这样的话，可能工程量还小一点？？？）

[ 本帖最后由 yekai 于 2009-2-12 19:41 编辑 ]

狂响

到时候可以参考看看[s:20]

Musicwall

镜头前弄个2.35：1的黑框子，一切OK
