最实惠的次世代音频高清机面市!爱视达Mini 1.3 S810全面功能测试报告!

lsjun

      经过近2年的发展，高清节目格式获得了标准上的统一，网上节目也更加丰富。作为最为便捷的高清播放设备，高清机在０８年也取得了长足的进步。以Sigma Design８６３４／５芯片为平台的高清机方案，在字幕效果／高码率支持／播放稳定性／易用性方面有了新的突破，基本达到了ＨＴＰＣ的应用水平，特别是９月份突破ＤＴＳ－ＨＤ　ＬＰＣＭ等高清音轨的Bit Stream流输出，更是超越了ＨＴＰＣ现有水平。爱视达电子不失时机的推出了系列支持次世代音频源码输出的高清播放机，产品线更加细分，产品功能和设计更合理、人性化。本人根据3年来高清机的使用经验，为大家详细介绍新款播放机的使用情况，欢迎大家热心交流！

[ 本帖最后由 lsjun 于 2008-10-25 21:02 编辑 ]

lsjun

  在过去的2007年里，爱视达的首款高清机Ａ８００取得了广大高清用户的认可和支持，我曾写过一篇详细评测：http://www.jd-bbs.com/viewthread.php?tid=1501485　A800的表现虽然并不突出，但在当时的情况下，支持HDMI 1.3次世代音频的功放尚未普及，大容量硬盘价格居高不下，众多玩家还是以碟片存储为主，Sigma方案的高清机也还不能支持次世代音频。因此A800的产品定位就是兼顾光盘播放，通过转接卡支持内置SATA硬盘，也算刚好适应市场要求的产品。到了2008年，蓝光标准一统天下，高清节目的平均码率大幅提升，加上大容量硬盘也一路狂跌，高清FANS们纷纷转型换用硬盘存储。支持大容量SATA硬盘、具备HDMI 1.3输出接口、支持次世代音频源码输出成为新一代高清机的标准配置。

功能齐全,便携式Mini机硬件架构

首款个性化设计的Mini是HDMI 1.1版本，在产品成熟稳定的基础上，在08年4月推出了搭配SIL 9134芯片实现HDMI 1.3传输的Mini 1.3版本。此款产品小巧便携，扩展灵活，功能却又全面到位；

Mini机可以视作S800的主板部分，通过全汉外置电源供电，搭配上非常灵活；


输出接口方面，HDMI 1.3、VGA、光纤/同轴、AV视频、100M网络、USB2.0一个不少，可以满足多层次用户的需求。

普通功放可以通过光纤／同轴连接，播放DTS-HD或者TrueHD的DTS/AC3内核部分（DTS-HD本身向下兼容普通AV功放，TrueHD音轨虽不能向下兼容，但基本可以软件无损提取ＡＣ３内核部分，我的节目都是AC3 CORE+TrueHD双音轨）升级到1010版固件后，通过HDMI 1.3接口，可以支持DTS-HD LPCM源码输出，高端用户也可以满足；ＶＧＡ接口照顾了很多投影机用户的需要，通过ＶＧＡ转色差线，也可以满足色差高清接口的电视机／投影使用；唯一的缺点是因为授权关系，没有开放Sigma 863x芯片本身具备的DTS/DTS-HD解码输出功能；



外置ＳＡＴＡ接口是ＭＩＮＩ机最为优秀的一项设计，支持最高1500G SATA I/II 大容量硬盘；现在玩高清的朋友手里都是一大堆硬盘,更换硬盘就跟换碟一样频繁。Mini机可以直接连接硬盘，更换硬盘非常方便；

可能有些朋友不忍心硬盘裸体上阵，这个厂家也想到了，可选配的E-SATA硬盘盒是知名大厂元谷OEM生产的刀锋3500 E-SATA型号，通过附带的连接线可以很方便的连接使用。


不过现阶段高清节目的更新速度实在是快，家里硬盘一大把的朋友不在少数，硬盘盒虽然好看但每块硬盘投资一盒，经济性能就很差了。选用裸族硬盘插座就可以很好的解决这个问题。

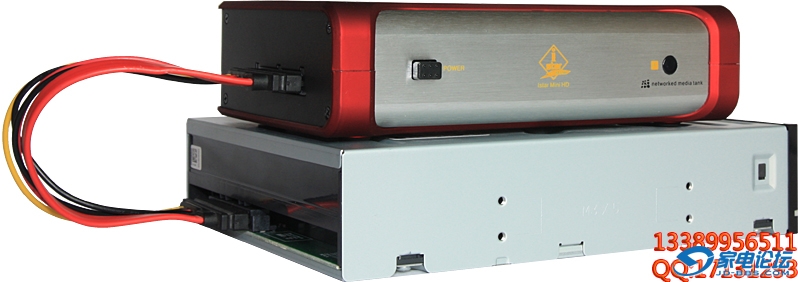

有的朋友可能会问，我要放光盘怎么办？外置的SATA接口同样可以连接SATA光驱，甚至是蓝光光驱，不过红光光驱不能满足现在蓝光节目的播放速度要求，只能用来兼顾DVD碟的播放，还有片源丰富的各种形式高清压缩碟。

外挂蓝光光驱播放刻在BD-R上的高清碟非常流畅，期待BD-R那天降到现在的DVD-R那么便宜就好了[s:15]




[ 本帖最后由 lsjun 于 2008-11-1 18:11 编辑 ]

lsjun

   红色Mini是新推出的全解码方案，与黑色公版Mini相比，硬件规格上完全一样，所不同的是，采用了宇脉limhd 360s相同的软件方案，除支持DTS-HD LPCM等次世代音轨的源码输出外，还可以芯片支持DTS/DTS-HD解码然后通过HDMI 模拟输出PCM信号，更适合直接连接平板电视机使用的用户。除了音频解码功能的差别外，L版独有的时间轴定位播放及多段节目无缝播放非常贴切网络Remux TS高清节目的现状。





红色Mini也可以外接光驱播放，但对DVD的支持不及公版。



[ 本帖最后由 lsjun 于 2008-10-26 10:37 编辑 ]

lsjun

Ｓ８１０作为Ａ８００的改进产品，仍然保留了全铝合金拉丝面板的机箱，不过在原有基础上针对硬盘安装进行了不少改进；
S810/A800前面板对比


随着蓝光标准一统天下，REMUX高清节目的容量也大幅提升，平均每部节目基本保持在25GB左右，这在HD BD并存时代，低码率HD DVD节目还有3片DVD能装下的，07年光盘存储高清还是主流形式，但到了08年，平均7-8片光盘的节目居多，甚至还有40-45GB的，如果采用普通D5刻录盘存储，高达12片之多，由于红光光驱目前速度已达极限，不论是读盘速度，噪声控制都满足不了现今BD 节目的播放。因此到了S810，索性去掉了光驱位，取而代之的是非常方便的硬盘抽屉，专利设计的NSS连接器，可以承受上万次硬盘拔插，沿着滑轨轻轻一推，硬盘即可安装到位，再轻轻一拉便可弹出硬盘，更换硬盘不需要任何工具，非常适合目前以大容量硬盘为主的存储方式。

不过可惜的是，由于硬盘位占用太大空间，原先的淡蓝色VFD显示窗口也被取消，控制按钮位置也被换为红外遥控窗口，控制按钮虽没什么大的作用，反正开机以后就是遥控器做主了，不过VFD显示取消还是有点可惜。不过前面板倒也显得简约干净了不少！

背部输出接口，A800和Ｓ８１０基本相同，不一样的是HDMI接口已经升级为HDMI1。3规格。以前由于HDMI 1。1接口还有高清机固件的限制，高清节目仍然是高清图像配合DVD音效，即便有DTS-HD TrueHD等高清音轨，也只能经光纤/同轴输出DTS/AC3内核部分。08年7月Sigma公司开始在测试版SDK中开始支持DTS-HD的源码输出，现在经过几个月的测试改进，对DTS-HD的支持已经相对成熟，但Dolby TrueHD的源码输出仍待改进。有了HDMI 1.3接口的硬件基础，配合新改进的固件，高清播放机已经不再是只清图像不重音效了，进一步拉近了与蓝光高清机的差距。同时，由于S810自带ＤＴＳ解码功能，因此模拟输出也由Ａ８００的立体声２.０改进为模拟５.１输出。


机箱内部仍然是主板、电源、硬盘架 三大部件。镂空安装位设计给各部件留足了散热空间，主芯片的散热则由花无缺铝制散热片完成，经过长时间的煲机测试，温升比较小，运行稳定；换用专用硬盘架后，硬盘上下都有足够的空间，相比A800狭小的硬盘安装位，足以应付主流硬盘的散热，同时硬盘架还具备矽胶减震,不仅能有效的保护硬盘还能避免与机箱产生共振。


不过机箱毕竟是密封没有散热孔，硬盘长时间使用发热量也不容小，现今硬盘的规格和产品线也更丰富，高清存储和播放不需要追求极速，建议大家尽量选用低功耗、低噪音的硬盘型号（如西部数据绿版）这样既不用担心硬盘过热，也可以兼顾低噪音和性价比。

[ 本帖最后由 lsjun 于 2008-11-8 14:53 编辑 ]

lsjun

10月份可以说是高清机功能改进的里程碑。公版固件和L版固件都开始支持DTS-HD LPCM的Bit stream 源码输出功能，添加此项功能后,让更多烧友的次世代功放发挥威力了。也标志着次世代高清播放机进入平民代时代。

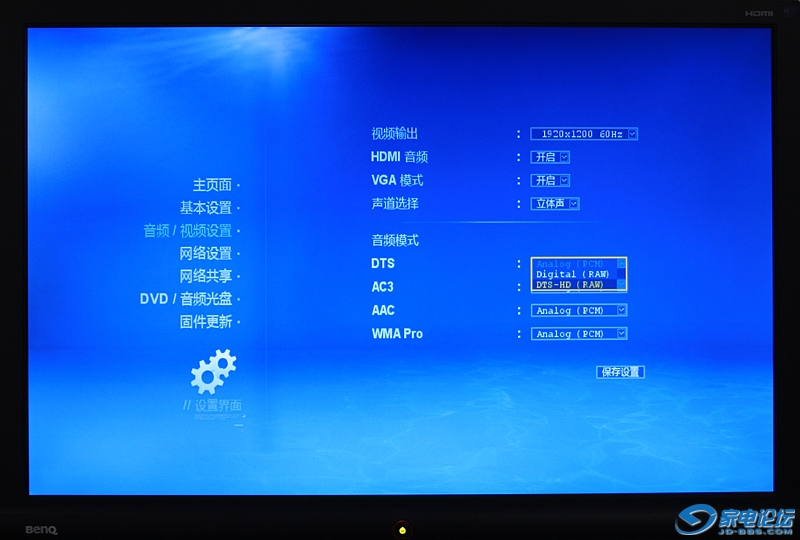

syabas方案的高清机升级到SDK为0818版本的固件后，即可以在DTS输出选择DTS-HD RAW来实现源码输出。

Limhd方案的高清机在0812版本就可以通过打开“次世代音频输出”实现源码输出，不过早期的固件对DTS-HD MA的兼容性尚欠完善，最新发布的0927版本表现更为稳定。


[ 本帖最后由 lsjun 于 2008-10-26 10:54 编辑 ]

lsjun

采用矢量字库，字幕效果大幅提升！

在过去的高清机产品中，大家最不满意的估计就是字幕的效果了，跟采用矢量字库的HTPC相比，高清机由于闪存的限制，采用小字符的点阵字库，再怎么优化效果也难提高，现在到了8634/5高清机时代，32M Flash Rom让矢量字体的应用变为可能。欣赏高清大片，配合锐利清晰、优化翻译的简体中文字幕，真的可以说是超越了蓝光DVD里的繁体图形字幕。跟HTPC的字幕效果差距也减少为零。

[ 本帖最后由 lsjun 于 2008-10-26 10:55 编辑 ]

lsjun

字幕时间轴可以微调
       网络高清节目虽然丰富，但由于制作人员众多，制作标准不统一，制作方法经常更换。电脑播放可以灵活变化，根据节目情况来按需调整分离器、视频解码器、音频解码器组合。所以在HTPC播放，只要掌握常用的高清播放软件和解码组合，字幕同步是比较容易实现的。对于软件固化的高清机方案要实现良好的兼容就比较困难了。
       由于高清机播放节目时要预读部分数据到内存，因为咱们的节目要外挂中文字幕，视频/音轨的数据量要远远大于SRT文本字幕，就是说先放出字幕，再放出图像，这样高清机放出来的字幕相比电脑基本都会提前2-3秒。这个问题在以前的8620高清机上是很难解决的。到了863X高清机时代，M版和L版都添加了字幕微调功能。播放时使用字幕键，调出字幕调整功能，再跟据播放情况按0.5秒向前向后微调，这样就可以让字幕跟图像完全同步了。

在11月份以前,采用Syabas固件的公版高清机都存在部分节目时间轴识别错误,字幕提前09分-58秒的问题,这个主要是因为从蓝光源版m2ts制作Remux时,保留了In tIME,BD的IN Time很多是从10分钟或者1小时10分钟开始的,这个在REMUX PS3节目时也有类似问题。如今，高清机播放时，读出时间轴后强制再闪进行时间轴复位为0，这样就可以跟0秒开始的字幕同步了。

[ 本帖最后由 lsjun 于 2008-11-8 14:51 编辑 ]

lsjun

快进功能改善，指定时间点跳进；
     现阶段网络高清节目最流行的就是ts格式，因为是流媒体格式，没有辅助的索引及定位文件，因此即便是在电脑上播放，也容易存在定位不准，拖放困难等缺点。不能象蓝光DVD那样可以精确的指定时间点进行跳进。再者，高清节目，高码率视频+高清音轨，混合码率平均都在30M/S左右，高者甚至有55MBPS的，不论是高清机还是电脑播放，数据量都比较大，因此播放时也不能象DVD那样快进，快退。因此，M版高清机软件采用按百分比跳进的方式。

L版固件在这方面下了不少心思，已经可以使用“时间”键向前向后跳进，切换到指定的时间点进行播放，不过正如前面所说，TS流本身的特点决定了，不能精确跳进。在使用此功能时存在跳进位置不准的问题。

[ 本帖最后由 lsjun 于 2008-11-8 14:56 编辑 ]

lsjun

高清音频接口及兼容性测试

   随着网络节目的逐渐丰富，Ｒemux节目也受播放软件的限制。在相当长一段时间内,电脑播放Remux节目,还不能支持蓝光标准的Dolby TrueHD，Dolby Digital Plus音轨也有一段时间支持不好,常用的办法就是修改音轨的tag,让AC3Filter等音轨解码器能识别按AC3音轨标记的DDPLUS和TrueHD音轨。而高清机采用的是蓝光DVD相同的Sigma 863X方案，对于DTS-HD TrueHD等音轨是按蓝光标准执行的，对于修改过标记的音频支持自然就不好了。M版播放机是直接就不能识别音轨，不管是解码还是源码都不能输出；L版可以象AC3Filter那样把修改过标记的TrueHD当作AC3来解码，自然不能TrueHD源码输出。这个问题还将持续一段时间，直到播放软件与制作方法的改进才能解决。既然TrueHD音轨是因为制作方法导致的兼容性问题，那么同样可以采取技术手段在片源上进行解决，我在节目上对这些修改过标记的Remux节目进行了重加工。TureHD音轨无损提取AC3 CORE添加为默认音轨，TureHD则按蓝光标准统一标记，让有条件的朋友可以享用TureHD的高清音效。同样的问题也存在于Dts-HD/Dts-HD Ma音轨的Remux中，因为制作方法的改进，某些节目不能源码输出，仅能输出DTS内核部分。不过这些兼容性问题都可以通过改进片源，统一按照蓝光的标准制作就全部OK。

    Dts-HD音频因为本身就向下兼容普通AV功放，即便没有HDMI 1.3的新功放也可以光纤/同轴输出1536K的DTS 内核部分，有条件的朋友可以通过HDMI1.3享用DTS +HD的高清音效；M版高清机对于DTS/DTS-HD一直是未开放解码输出功能，之前的固件对DTS/DTS-HD兼容性一直比较好，而L版高清机因为开放了DTS/DTS-HD的解码输出功能，因此DTS-HD音轨的兼容性问题就浮出水面了。个别码率高+DTS-HD MA 音轨的节目播放时会出现断断续续或者停顿的问题，还有部分DTS-HD MA 7.1音轨节目直接就不能播放。说到这里就不得不来看看Simga 8634/5高清机+HDMI 1.3的硬件方案了。
     由于Sigma 8634/5 芯片集成的是HDMI 1.1接口,因此众多HDMI 1.3版高清机/蓝光机都是采用8634/5+SIL9134第三方控制芯片的方案。8634（8635）虽然不能支持36位色深，却可以支持7.1声道的音频（每个通道都可以达到192Khz的采样率），8634（8635）可以从4条I2S输出数字音频，连接到Sil9134的输入，每条I2S传输2个通道的音频数据，故可以传输7.1声道的音频。当然8声道中的音频可以分配到任意一条I2S进行传输。即可以降级为5.1输出或者2.0输出。凡是采用8634（8635）的蓝光机或高清机一律如此。因为SMP8634（8635）芯片内嵌的2个用于音频处理的DSP都是200Mhz的，只能处理5.1声道的DTS/AC3解码，不足以处理7.1的次世代高清音频。所以在SMP8634（8636）和8654之间还会有一款产品 --- 8644，除了把2个音频处理的DSP速度提高到300Mhz，其它没有变化。8644可以解码DTS-HD/Dolby TrueHD。
      因此，目前采用SMP8634（8635）的高清类产品要想实现DTS-HD/Dolby TrueHD的解码而不用功放，可行的办法是内置解码板，爱视达Mini机里就预留了扩展的解码板接口，在早期的M版Mini机中就可以选配DTS解码板。要体验DTS-HD  Dolby TrueHD 7.1这些次世代音效，最佳的搭配还是配合HDMI 1.3的次世代功放，源码输出由功放解码最为理想！



附上近期处理过的TrueHD DDPLUS音轨Remux节目：

僵尸脱衣舞娘 BD Remux
标准流程 BD Remux
地球 BD Remux
黑客帝国1 BD Remux
黑客帝国2 BD Remux
黑客帝国3 BD Remux
黑客帝国动画版 BD Remux
别惹佐汉 BD Remux
钢琴家 BD Remux
曼哈顿女佣 BD Remux
等不及说爱你 BD Remux
教父1 BD Remux
教父2 BD Remux
教父3 BD Remux
鲁迪传奇 BD Remux
极度恐慌 BD Remux
坠入 BD Remux
疯狂轮滑 BD Remux
甜心先生/征服情海 BD Remux
新郎不是我 BD Remux
我仍然知道你去年夏天做了什么 BD Remux
U 571 BD Remux
迈阿密风云 BD Remux
HDScape:大海的风景：探索 BD Remux
HDScape:宁静 南方的海 BD Remux
HDScape:高清之窗 夏威夷 BD Remux
极度冒险 BD Remux
壮志凌云 BD Remux
监狱生活 BD Remux
不死潜龙 BD Remux
舞国英雄 BD Remux
七秒钟 BD Remux
xXx极限特工2 BD Remux
彼得藩 BD Remux
裂痕 第一季 BD Remux
下一个就是你BD Remux
木乃伊 BD Remux
木乃伊归来 BD Remux
玩转21点 BD Remux
恐怖废墟 BD Remux
我知道去年夏天你做了什么 BD Remux
拜见布朗一家 BD Remux
大兵保镖 BD Remux
火线狙击 BD Remux
奇幻精灵事件薄 BD Remux
史前一万年 BD Remux
人骨拼图 BD Remux
刺杀据点 BD Remux
职业大贼 BD Remux
我娶了个连环杀手 BD Remux
柯洛弗档案 BD Remux
义薄情天 BD Remux
怒火街头 BD Remux
国家宝藏1 BD Remux
女魔头 BD Remux
侦查 BD Remux
爱人 BD Remux
第一个周日 BD Remux
秒速5厘米 BD Remux
与魔鬼同行 BD Remux
我知道谁杀了我 BD Remux
我爱你 BD Remux
长江7号 BD Remux
玛丽亚凯莉:天后再临世界巡回演唱会 BD Remux
剑侠风流 BD Remux
世贸中心 HD Remux
印度之行 BD Remux
云之彼端约定的地方 BD Remux
永不妥协 BD Remux
终极天将 BD Remux
异形大战铁血战士2 BD Remux
触及巅锋 HD Remux
圣诞坏公公 BD Remux
尼斯湖水怪 BD Remux
八月迷情 BD Remux
看得见风景的房间 BD Remux
怒犯天条 BD Remux
完美的蓝色 BD Remux
我是传奇 侯补版 BD Remux
丛林奇兵 BD Remux
奥斯汀书会 BD Remux
成名之路导演剪版加长版 BD Remux
一球成名 BD Remux
罗拉快跑 BD Remux
三十极夜 BD Remux
我们拥有夜晚 BD Remux
日本樱花 BD Remux
勇敢的人 BD Remux
机动Police1 BD Remux
机动Police2剧场版 BD Remux
机动Police3  BD Remux
回忆三部曲 BD Remux
情枭的黎明 HD Remux VC-1
龙之战 Bd Remux
佐罗传奇 BD Remux
汉尼拔崛起未分级版 BD Remux
赶尽杀绝 BD Remux vc-1
十二宫 导演剪辑版 HD Remux H264
布莱恩的一生 BD Remux H264
致命武器2 HD Remux
生化危机1 BD Remux MPEG2
生化危机3 灭绝 BD Remux H264
改朝换代 HD Remux VC-1
太坏了 BD Remux VC-1
闻香识女人 HD Remux VC-1
冒牌天神II HD Remux VC-1
亚历山大大帝 最终剪辑版 HD Remux VC-1
重案行动组 HD Remux
冲锋飞车队2 BD Remux
憨豆先生的假期 HD Remux
空战英豪 BD Remux
终结者2 导演剪辑版 BD Remux
